AFHK100-4G型环保数采仪在医疗污水监管领域的应用

摘要:AF-HK100污染源在线自动监测(监测)数据采集传送器,根据污染源在线自动监测(监测)数据采集传送技术(HJ477-2009)标准,研制了新一代智能数据采集设备,满足收集器各种标准的要求.AF-HK100包括多种通用通讯方式,技术要求和性能指标得到满足,优于标准要求。软件上，本署支持《网上污染源自动监测(监测)系统数据传输标准通讯议定书》(HJ/T 212-2005)及《网上污染源自动监测(监测)系统数据传输标准通讯议定书》(HJ/T 212-2017)。AF-HK 100 配备 Ethernet 接口,支持使用现场本地网络宽带网络通信以上传有线数据,也可以选择4G模块,支持 2,3,4G

整个网络的无线移动数据通信被用于满足不同的环境要求。

关键词:水质监测;测量仪器;污染物排放;警告;云平台

1 项目背景概述

医疗污水主要来自医院的诊所,化验室，病房，洗衣房，从X射线室和手术室排放的污水等。其污水源和组件非常复杂。除一般生活污水以外的医院污水,它还含有大量的病原性细菌,病毒和化学药剂，放射性废水和病原体。因此, 必须 处理 它, 才能 放开 。

医疗废水多次引起公众的关注,医疗废水排放对水资源造成严重损害,它已成为危害公共卫生的源头,有相对较少的医院能够满足国家排放标准。法律的不规范，环境意识薄弱导致了医疗废水的直接排水和大型医院的污染。低治理”的现状，为加强管理，减少污染，云南省环境与生态部推出《提高污染控制能力特别工作计划》(2021-2025),加快云南医疗机构污水处理设施的建设。清理医疗机构的污水收集和处理情况。各级生态环境卫生行政部门应共同组织辖下医疗机构,污水收集及处理设施(包括预处理设施)的自评、污水处理设施运作系统及收费管理、自监测、自动化监测设施及网络、污水污泥管理等。全港各医疗机构环境监督及医疗污水处理设施服务的全面覆盖;主要目标是及时、高效地收集和处理医疗污水,并100%处理。调查全国医疗污水的生产、收集、处理和处置,确保收集和处置.

到二○○二年十二月底,省级医疗机构、传染病(包括结核病)医疗机构、二级以上医疗机构应完成建设设施,以满足污水处理的需要;

到2023年12月底,其他20个床位及更多的医疗机构应完成符合污水处理要求的设施建设;

到2025年12月底,其余的医疗机构将完成满足污水处理需要的设施建设。

按照“谁污染，谁治理”的原则，污水处理设施的规模和技术由传染病医疗机构、20个病床和更多的医疗机构科学确定。确保出水达标排放。卫生 机构 在 未 有 20 张 床 的 医疗 设施 ( 包括 医院 和 在 流行 期间 其他 隔离 点 ) 进行 消毒 后 可以 排出 污水 。使用含氯消毒剂的医疗机构污水的消毒处理(包括隔离点,例如在隔离期间设立的酒店);如果直接排放到水面,应进行脱氯处理，总残留氯含量为0.5 mg/L以下。医疗机构应当依法取得污水处理许可证或者填妥污水登记表格,并实施上述各项生态管理要求。将污水处理设施的运作和维修纳入医疗机构的日常管理,按照法律,建立医疗机构污水处理设施运作的清单制度;落实岗位职责，说明输入和输出水量、水质、消毒剂种类及使用量等。

医疗废水监测标准包括:

●符合HJ212-2017「在线监测(监测)系统数据传输标准」及HJ477-2009「自动在线监测(监测)数据采集传输设备要求」

●HJ1105-2020医疗机构污水排放许可证及技术标准批准申请书

●HJ2029-2013医院污水处理工程技术标准

GB18466-2005医疗机构水污染排放标准

●DB11/307-2005水污染排放标准

GB18466-2005医疗机构水污染排放标准

GB8978-2002污水排放标准

CECS07:2004年医院污水处理设计标准

2 系统结构

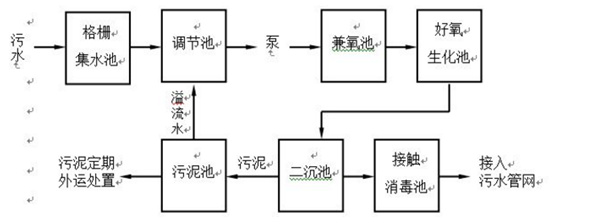

常规医疗废水处理计划的流程如下:

按照GB18466-2005医疗机构水污染排放标准的规定,

最后,进口到城市污水管道的医疗污水必须符合上述排放标准。因此,必须在出口安装流量计,传感器设备如水质分析器,并加装环保数采仪。传感器设备通过modbusRtu协议或通过485序列端口通过模拟数量通道将样品数据转换成模拟电流或电压信号,然后将数据传输到计数器。然后通过HJ212-2017协议上传到在线监管平台。

该项目旨在建立医院污水终端的医疗污水质量在线监测系统。相关设备包括:水质在线分析器,电磁流量计，氨氮传感器，余氯传感器，水质PH传感器，数采仪。监测因素包括: COD化学需要氧气,氨氮,PH,余氯，流量，悬浮物等。该系统旨在自动化监测医院污水排放状况,及时准确反映污水排放现状及趋势,为环境管理，污水控制，环境评估提供客观的科学依据,逐步实现改善污水排放质量的最终目标.

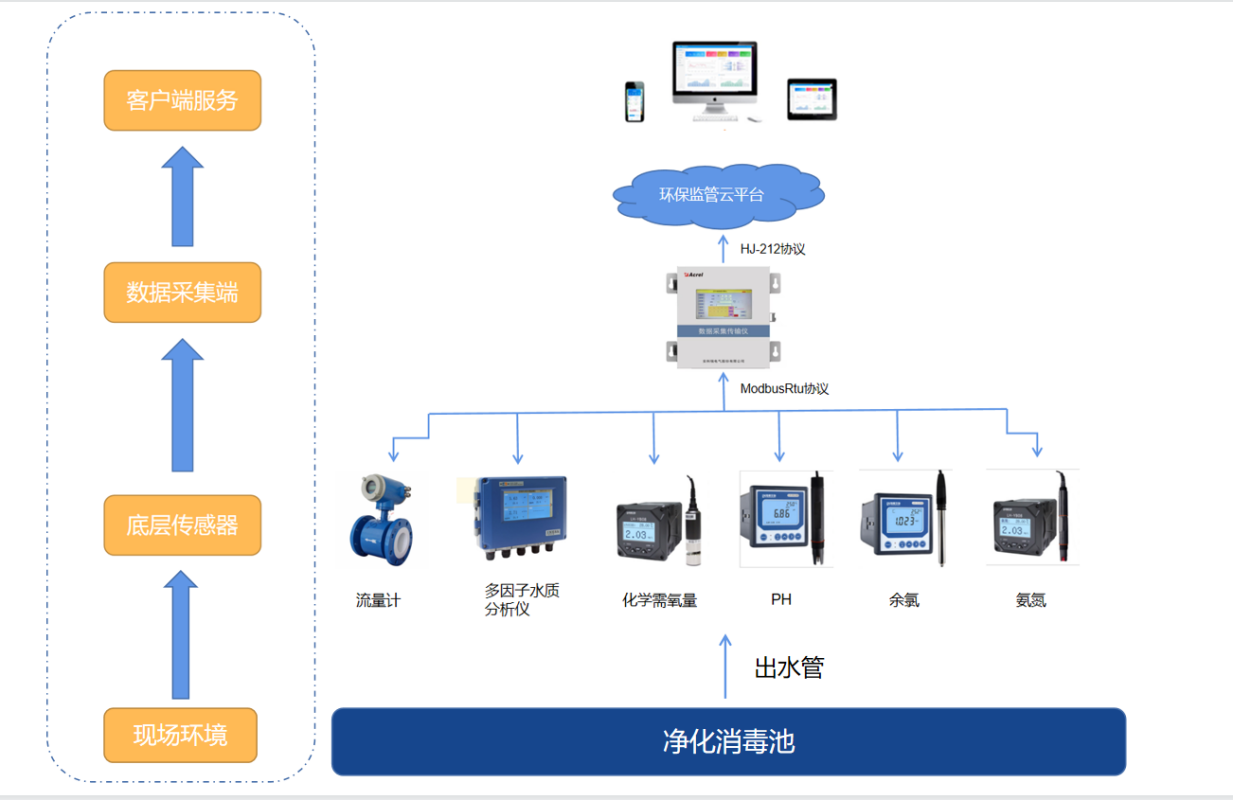

整体系统构造如下图

3.产品概述

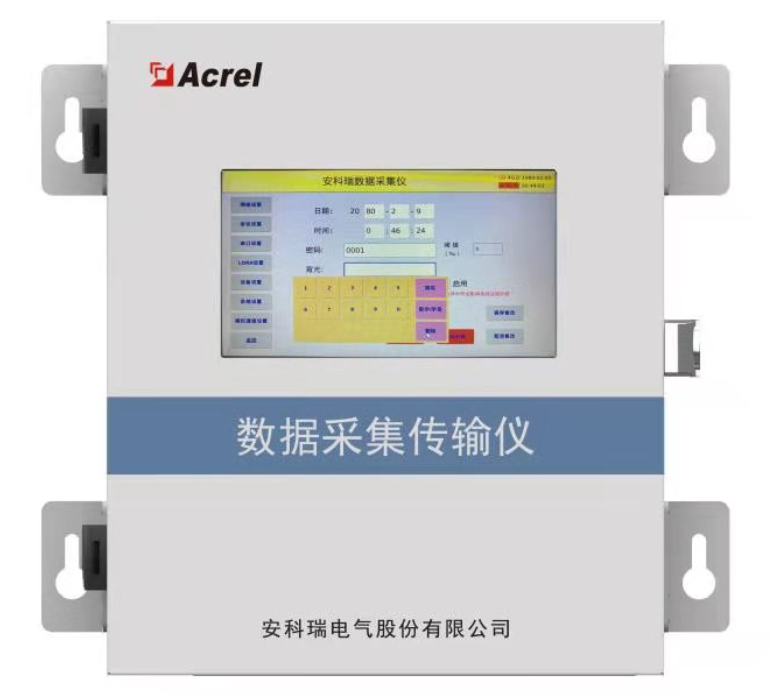

3.1数据采集器AF-HK100

技术要求：

●支持460Mhz~510Mhz洛拉无线通信、通道和频率因子可以设置

工作频率范围:LTE-FDD/LTE-TDD/CDMA,包括连接、移动和电信4G网络

传输速度:4G网络速度50Mbps上游,150Mbps下游

工作温度:-20°C至+60°C

储存温度:-40°C至+80°C

相对湿度:≤95% RH

电磁兼容性:GB/T 17626.Level 3电静放电阻力测试;GB/T 17626.Electrical rapid transient pulse group resistance test 3;GB/T 17626.Impact (Swell) Disturbance Test Level 4

●符合HJ477标准,至少有6个RS485/RS232串行端口,八路模拟输入通道(可配置电压信号),八路开关输入通道(可与DC12V/非电源互连)及四路开关输出通道(非电源互连,容量DC30V/5A,AC250V/5A)

●支持LORA无线网络,通过传输无线信号之间的通信数据,支持LORA监视器继电器模式,满足LORA信号强度,增强 Host 和 Station 之间

支持固定IP和动态域名分析连接数据中心

●支持HJ212-2017污染源在线自动监控(监控)系统数据传输标准

●多地址支持,数据可以同时上传到超过3个不同的平台

●计算器支持远程服务器升级,无需在更新版本时在网站上升级

●该传感器具有不到7英寸的触摸屏,具有一定的人机交互能力,可在当地监测参数管理设置、实时、历史数据查询、采集周期自定义等

●计算器至少有16GB的本地存储空间,并支持外部SD卡扩展

●数据存储功能,存储时间不超过6个月,监控数据记录存储必须满足至少14400个记录,并支持通过U磁盘输出的历史记录等。

●数据采集误差≤1‰,系统时钟时间误差±0.5‰

●有备用电池,外电断电后至少有6小时可持续的供电

●有间歇传输的设备(在连接到网络前保存数据,并在恢复网络后上传数据)

●支持远程修改配置,远程查看实时数据和历史数据,并主动备份历史数据

支持本地操作日志存储管理

●使用用户管理功能,支持系统管理员和一般操作员的两个权限,可以根据用户名密码登录

4 系统应用价值

4.1 社会收益

项目建设有利于保障人类健康,提高市民满意度，建设美好城市，建立和谐社会;促进经济和社会可持续发展,“ 同时 规划 、 实施 和 发展 经济 建设 、 城市 建设 和 环境 建设,为了实现经济效益、社会效益和环境效益的统一,加强污染源的日常监测和对紧急情况的迅速预警是有益的;做好“平战结合”，努力保护该区域的生态环境,改善区域环境质量。

从人为保护转向技术保护,从规划转向国家监督,有效地提高环境监督和执法的有效性,从而更好地监督医疗机构的污水排放,在水污染管理方面解决污染源管制问题。

分析有关医疗机构污水的生产和处置的资料,建立分化、精细的评价制度。迅速查明涉嫌非法排放单位,进一步减少电网监管的范围,实现小规模的准确追踪性,同时，进一步分析现有的具体侵犯行为,提高监管效率。根据监测结果,执法人员目标现场核查,用数据和事实说话，对非法排放采取有力的威慑措施。

4.2 经济收益

低成本解决“进程+结果全过程监控”的扩展问题。

基于 big data 分析 、 移动 互联网 和 IoT 技术,实现远程实时监测医疗机构污水状况,能有效地减少现场污染源检查的频率,提高政府部门的效率,解决环境系统缺乏人员和大量医疗机构的不对称问题。同时避免干涉医疗机构的正常生产和经营活动,降低迎检负担，进一步深化义务履行,提高医疗机构的监督服务水平,形成高效的污染源排放管理流程,建立良好的商业环境,医疗机构、公共当局和环境保护部门建立、管理和分享积极的相互作用,实现政企双赢。

参考文献

[1]HJ477-2009数据采集传送机构的污染源自动在线监测(监测)要求

[2]GB18466-2005医疗机构水污染排放标准

[3]HJ 2029-2013医院污水处理工程技术标准

[4]HJ212-2017污染源在线自动监测(监测)系统数据传输标准

[5]提高云南省污染控制能力的特别工作计划(2021-2025),加快医疗机构污水处理设施的竣工
