小白瞎折腾 篇二：家庭网络改造（虚拟openwrt拨号）

网络环境

武汉电信300M宽带,轻猫拨号,动态公共网络IP

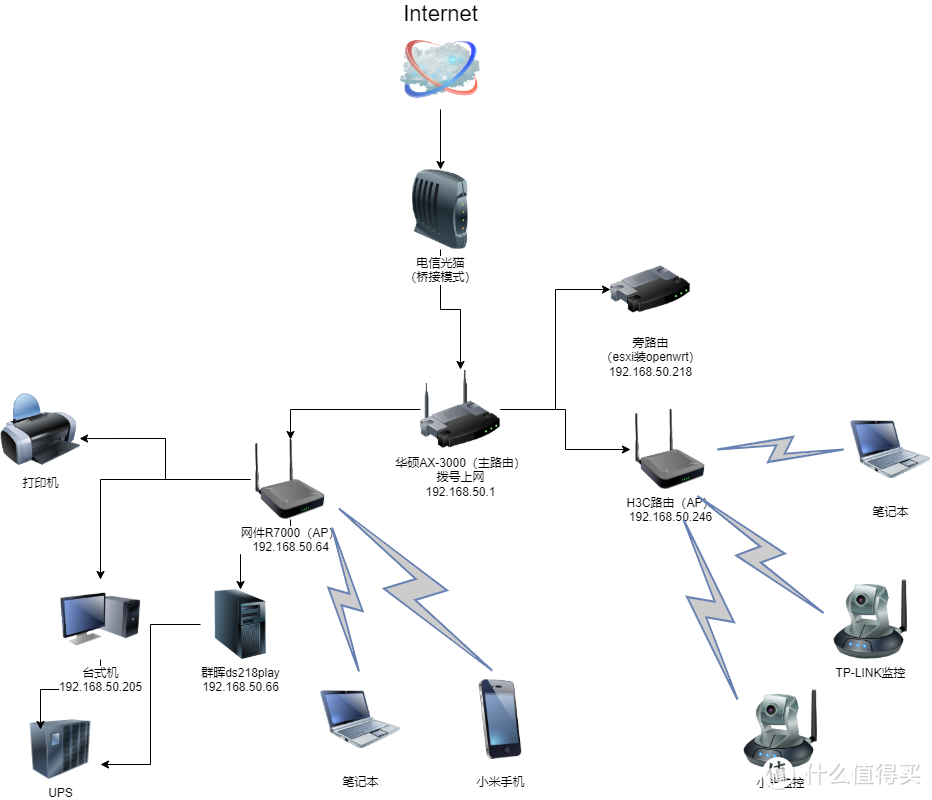

主要网络结构拓扑图:

背景

去年夏天,我刚搬进了新房子,开始使用旧房子 网络设备 还能凑合一下，但随着设备的增加,网络的稳定性和速度也必须考虑。由于我需要去国外,自从搬到新房子以来,我们一直在使用主机侧网络架构(见图1)。因此,尽管许多人的钦佩,随着设备流出网络需要从主机向侧流到主机,浪费带宽资源也降低了网络速度,因此我需要在家里修改网络架构。至于为什么不使用双软路径?其实就是嫌麻烦，懒得折腾

购买软件路由器并安装esxi6。 在安装系统之前,安装多个虚拟机以满足我不同的需要。还有一辆TUF-AX300,去年被中国巨人T11偷走了。支持双带Wi-Fi6,刷刷 梅林 改版固件，因此, 我 谨 提到 下列 两 个 家庭 团体 网络 计划 :

1.主路由器是 dial-up + out-of-country,软路由器安装esxi作为普通网络设备,以访问本地区域网络。

2.软件路由器安装 esxi,其中Openwrt虚拟机是主路由器拨号+外语,另一个虚拟机是普通网络设备访问本地区域网络;Huawei路由器是交换器+无线传输信号

第一个方案是打算通过的,因为默林的外部插件版本不支持最新的Troy和vless协议,并且不能重叠单行,因此它比openwrt更少可玩。

实施

确定方案之后，就准备开干了。我的办法是花800多美元在海鲜市场,而我们不是为了消除对chop suey的怀疑。配置i3-6100u CPU,8g的内存,蟹网卡有两万亿网孔,金属壳和电源。它还有一个256g三星硬盘,这不足以为鼻针。首先安装esxi系统在U磁盘上,下载esir openwrt软件在互联网上并将其转换成esxi镜子(推荐工具:StarWind V2V Converter)。

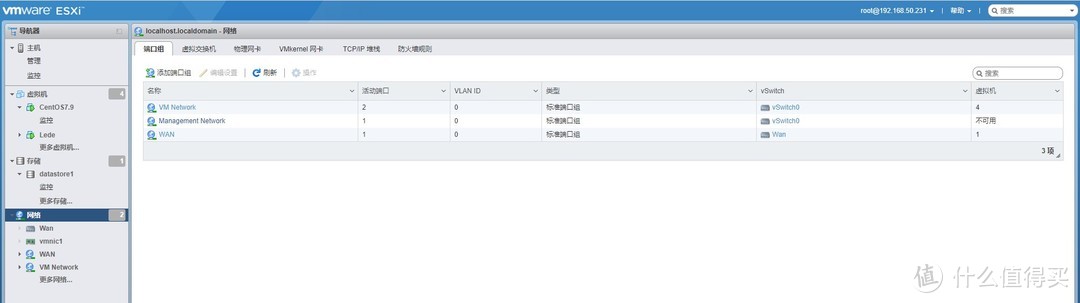

首先将esxi管理接口插入计算机,然后输入esxi的网页管理后端。在左边的菜单栏中选择“网络”选项,可以看到虚拟开关、物理网络卡(Wan和WAN后来在这里添加):

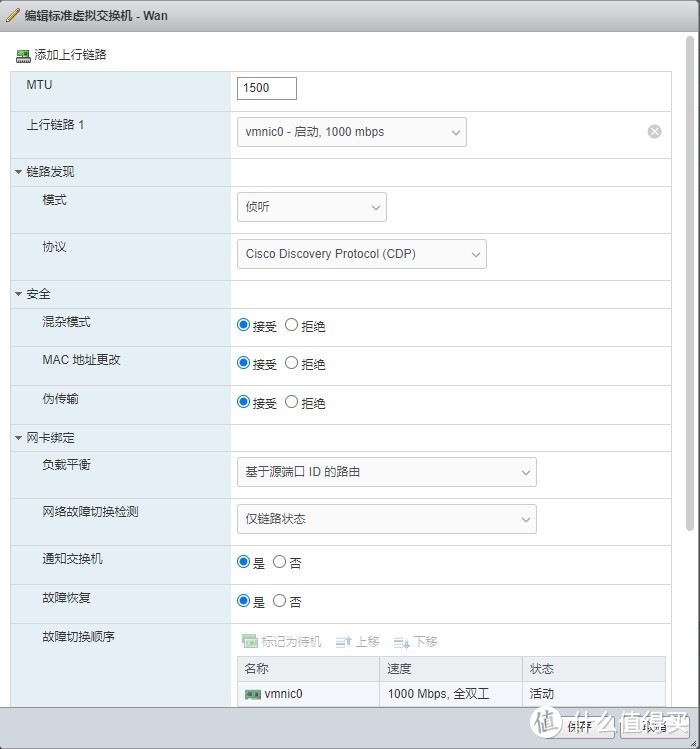

加入一个虚拟交换选项,可以根据我的填充配置,我在这里给王打电话:

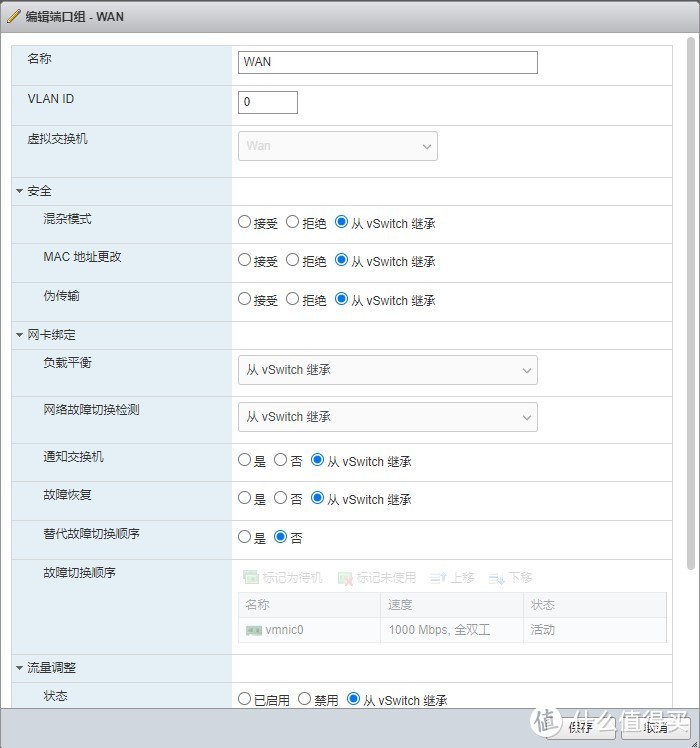

然后创建一个新的端口组,选择您刚创建的虚拟交换机,我将将其命名为WAN:

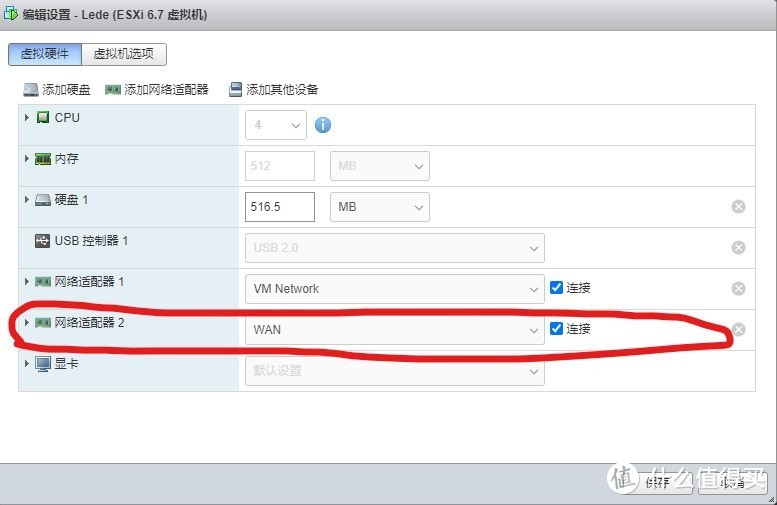

回到预先安装的Openwrt虚拟机,关掉它并添加新的虚拟网络适配器,选择新的WAN端口组:

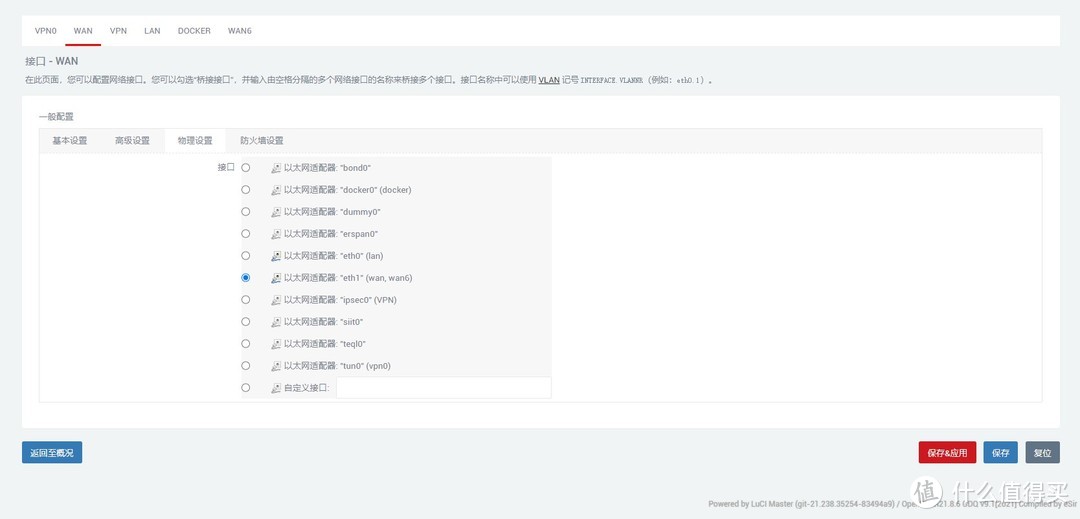

进入openwrt的后部,并在左边的“网络接口”栏中分别修改 thewan和 thewan6的接口。选择“物理设置”并选择相应的选项:

在 thewan/wan6端口的“基本设置”中,更改“协议”为“PPoE”,填写您的宽带帐户和密码,保存并应用。

同样的，让我们设置兰大门。将"协议"改为"状态地址","ipv4地址"改为192.xx.1,"使用自定义dns" 服务器 ”可填可不填。由于 Huaxing路由器只用作交换机,不需要 DHCP服务,所以我们打开了 openwrt DHCP服务。输入DHCP服务器-基本设置,取消"忽略此界面"检查,在高级设置中,选择动态DHCP,保存并应用。

把一只浅毛猫放在软嘴里,然后把兰嘴放在电脑里,如果电脑能够上网，这意味着它将成功。这时还差一步，就是设置交换机。有人可能会问:为什么不使用Huawei路由器作为辅助路由器?openwrt兰端口接口路由器和端口, Huawei路由器后端外部网络设置为动态IP, 不方便 吗?事实上,设置它为二级路由意味着在本地网络上的其他设备将从openwrt进入不同的网络分段,其他想要连接到互联网的设备必须首先切换到Huawei路由器的NAT,并且网络速度的损失也增加了游戏的延迟,这对游戏体验造成不利影响,因此我使用Huawei路由器作为交换器。

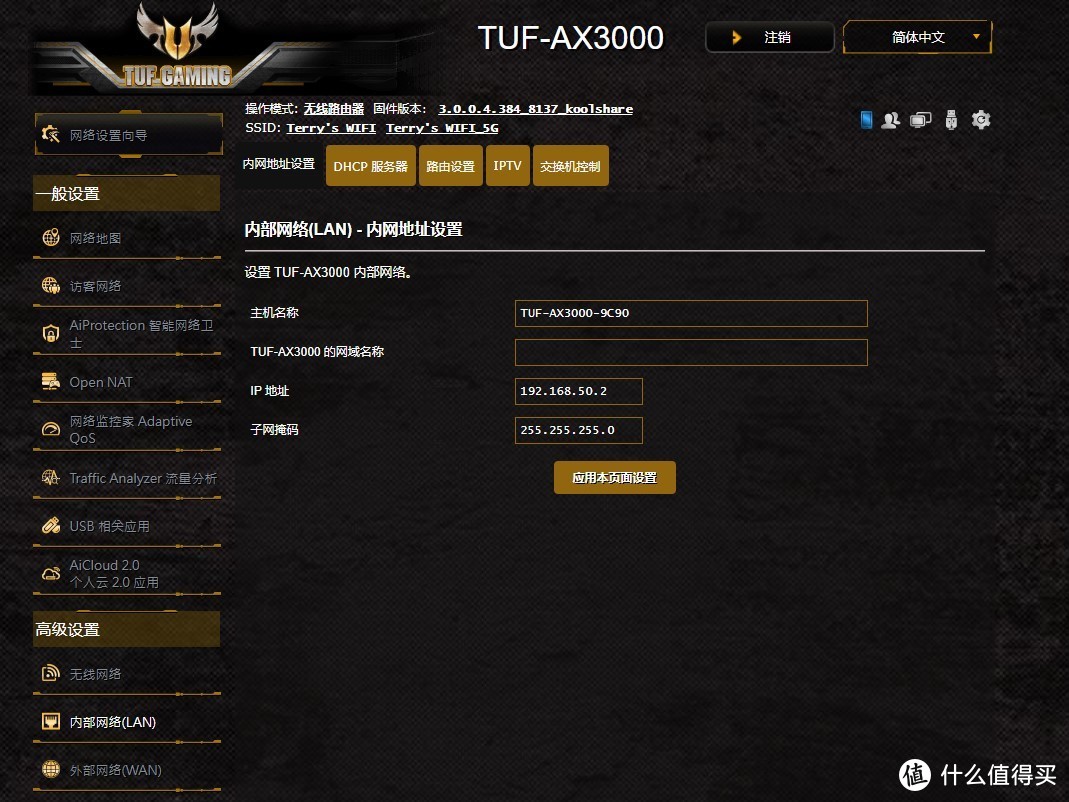

计算机从openwrt中切断并通过电路连接Huawei路由器的计算机和LAN端口到路由器的后部。在左边的“Advanced Settings - Internal Network - Internal Network Address Settings”栏中,无需冲突地将Huawei路由器的IP地址转换为网络的openwrt部分的另一个IP地址。输入DHCP服务器选项, 可以关闭Huawei路由器DHCP功能.

当连接openwrt端口到Huawei路由器端口时,Huawei路由器不会收到任何信息,因此Huawei路由器相当于交换器。

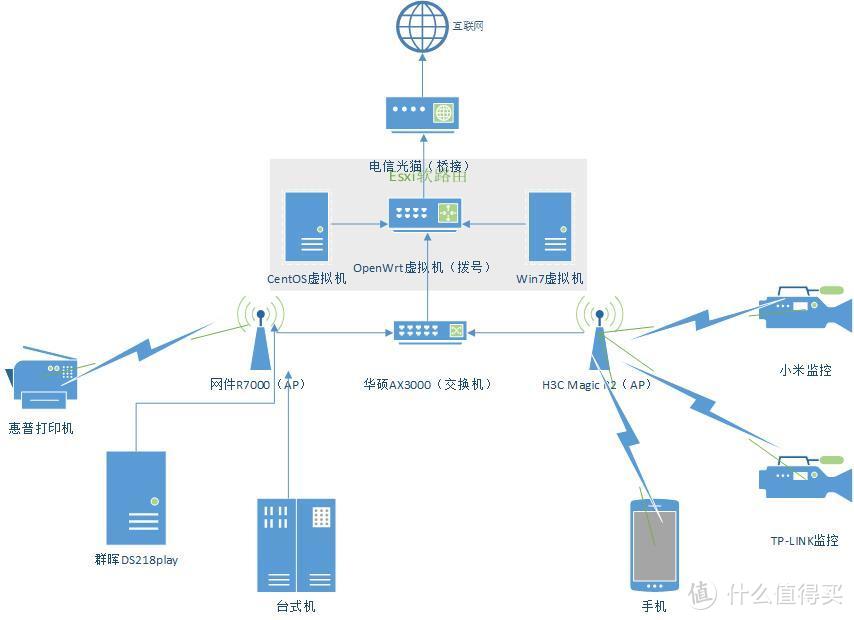

最后, 显示了修改的地形:

对于高级游戏,如ddns、端口转移和外部网络访问,这不再如此。安装过程可能有点繁琐,但一旦配置,长期使用,便于使用,每个人都可以根据实际需要优化!

这个文本的编写花了很长时间,如果您有帮助的话,请留下一份免费的赞美,或一点银子,谢谢! 家庭网络的转变已经结束,谢谢大家观看和赞美!

作者声明,本文无关紧要,欢迎宝贵朋友的理性交流和和谐讨论
