WebRTC实时音视频技术基础：基本架构和协议栈概述

概述

本文主要介绍了WebRTC的架构和协议堆.

基本三角 WebRTC架构

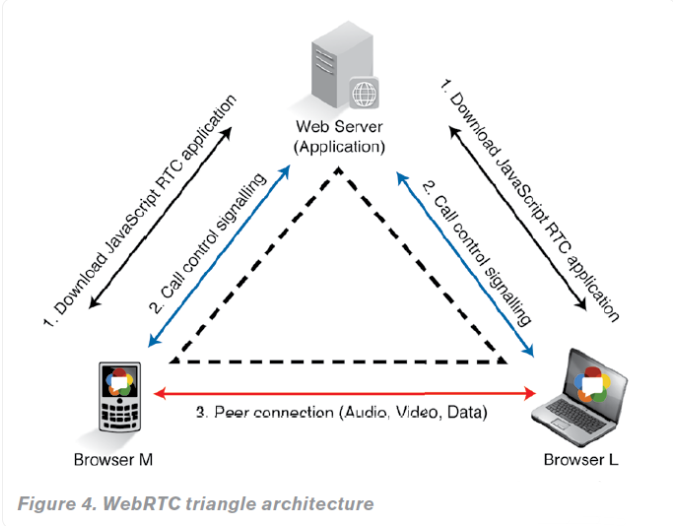

为了便于理解，我们来看一个基本三角 WebRTC架构（见下图）：

​

编辑切换为居中

不超过140字的图片注释(可选)

在这种架构中,手机被称为“浏览器M”,而笔记本电脑被称为“浏览器L”,通过网络服务器连接它们。 为了建立实时媒体通信,这两个设备需要了解彼此的媒体功能,并通过交换呼叫消息实现控制协议。

这些协议不是WebRTC标准规定的,而是由开发者自己开发的。 浏览器RTC对话的步骤如下:

• 首先,两个浏览器从Web服务器上下载了WebRTC程序(HTML5/JavaScript);

• 其次,两个浏览器通过网络服务器交换控制信号信息(使用嵌入式信号服务器)来建立媒体功能互操作性。

• 最后,两个浏览器直接为RTC媒体建立音频、视频和数据通道。

基于P2P的真正实用的WebRTC架构

WebRTC使用P2P媒体流,通过浏览器直接实现音频、视频和数据的连接。但是，浏览器隐藏在NAT和防火墙后面,这增加了建立P2P媒体对话的难度。这些流程和协议，像冰雪或小冰雪一样,STUN和 TURN,建立一个P2P媒体流至关重要。

免费私人电子邮件,包括「安多尔德音频视频开发手册+音频视频学习视频+学习文档包+大工厂面试问题+2022年最新学习路线图」

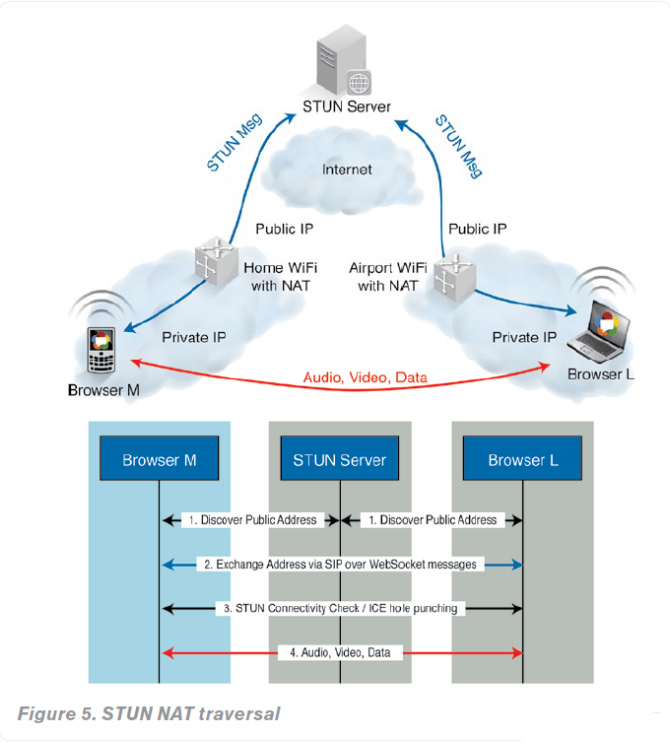

如何使用STUN协议创建P2P RTC媒体(如图5)简化ICE过程如下:

• 1.两个浏览器使用STUN协议信息,通过自己的公共IP地址与STUN服务器建立联系;

• 2.两个浏览器通过SDP提供/响应消息,使用调用控制消息命令交换他们找到的公共IP地址(ICE队列);

• 3.两个浏览器进行连接检查(ICE穿孔)以确保P2P能够连接;

• 4.建立联系后,可以实现RTC媒体对话和媒体交流。

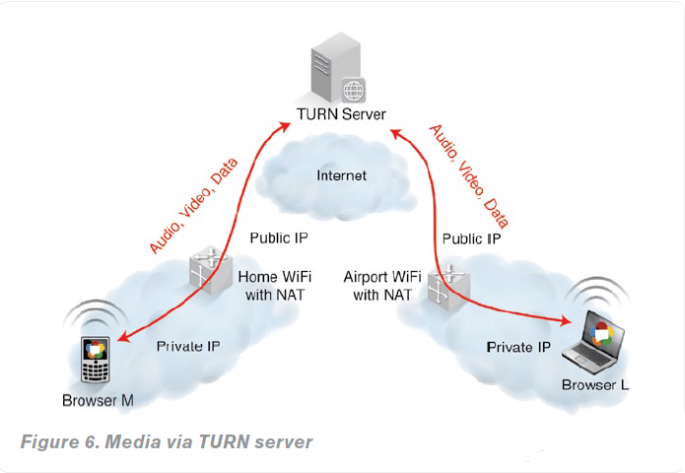

• 5.然而,如果您有高度限制的NAT或防火墙,这个直接路径不会被建立,只到达Turn服务器。 结果是媒体通过Turn服务器分支传输(如图所示)。

​

WebRTC协议堆栈

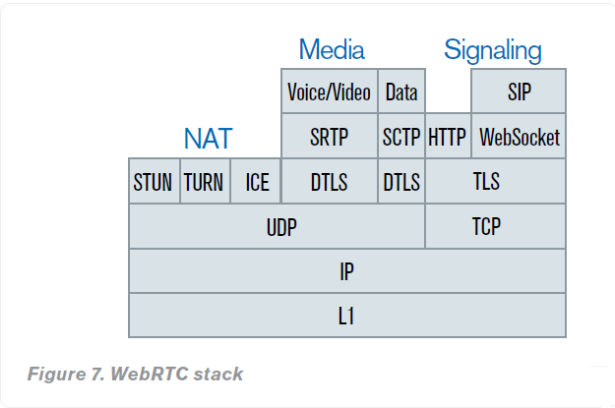

WebRTC技术由互联网工程工作队(IETF)根据标准互操作通信模型和协议堆(见图7)详细定义如下:

​

如前所述的信令栈，它不是由WebRTC实现的,它是由开发者决定的。在这个例子中，我们将使用SIP-over-WebSocket(SIPoWS)作为消息堆栈。HTTP协议用于从浏览器下载HTML5/JavaScript程序内容;NAT堆栈解决P2P连接问题;和媒体堆栈用于发送和接收RTC音频和视频。

LETF标准设置G.711和Opus作为音频/视频解码器。视频解码器还没有授权,但H.248和VP8已获授权。媒体堆栈也被用来交换RTC数据。本例中，实时信息使用消息传递协议(MSRP),实时会议使用双层控制协议(BFCP),实时 文本服务使用T.140.
