eNSP配置VRRP（虚拟路由器冗余协议）+ MSTP（多业务传送平台）
- 高优先级,默认100,范围0~255,0和255不能手动指定
- 接口ip地址比大
最后更新：2022-06-20 01:55
目录
VRRP基础原理
配置
拓扑图：
教师选举规则:

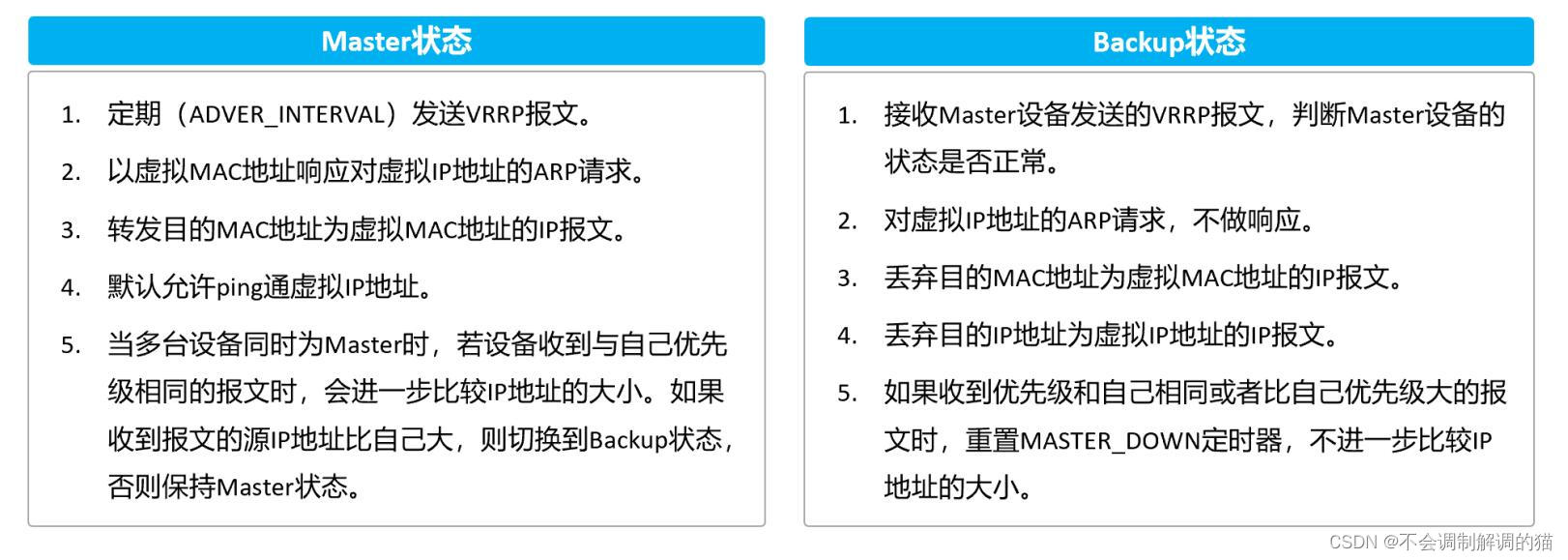

运行时状态：
VRRP+MSTP
注意：
VRRP基础原理
VRRP - 虚拟路由器冗余协议
功能:三层网络冗余

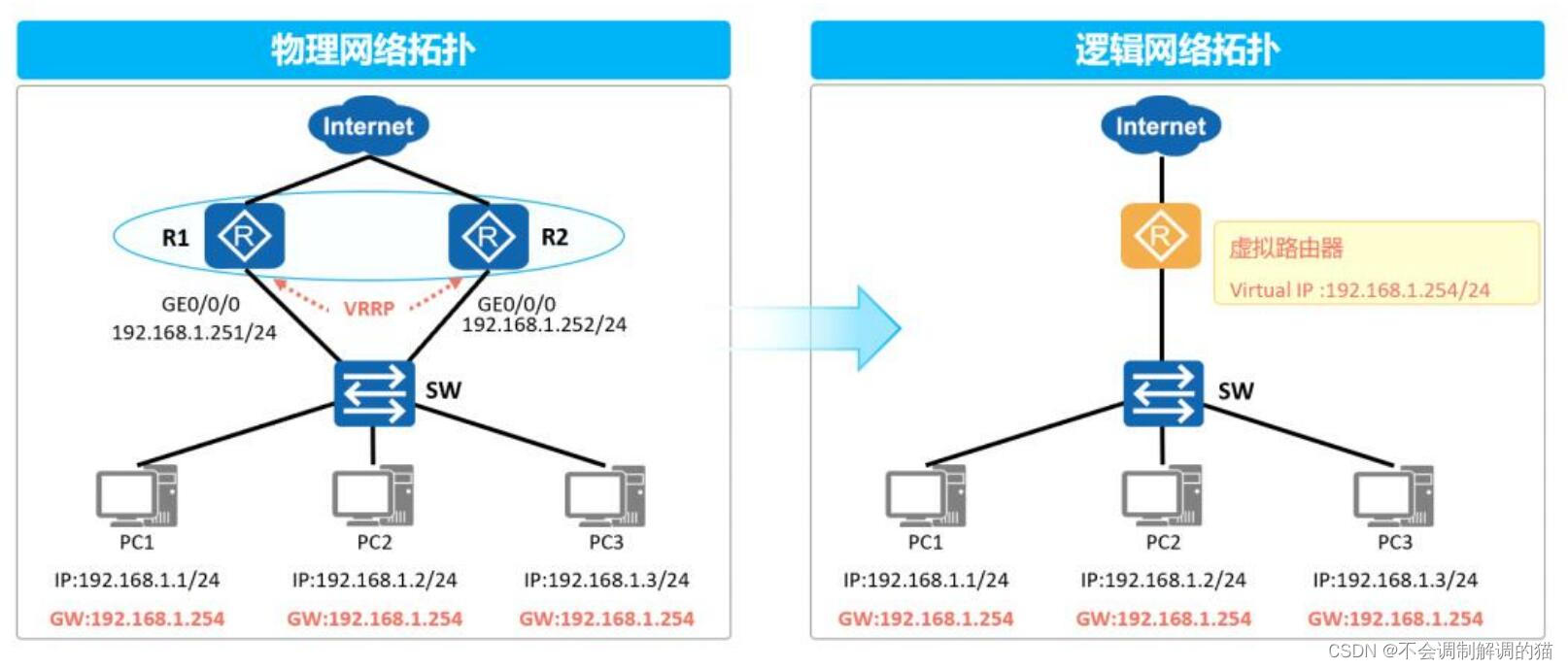

原则: 逻辑上将两个路由器转换为一个手动指定的虚拟IP地址路由器,虚拟IP是PC网络交换器
团体广播地址:
虚拟 MAC地址:00-5e00-01xx(vrid)
协议号：112
配置

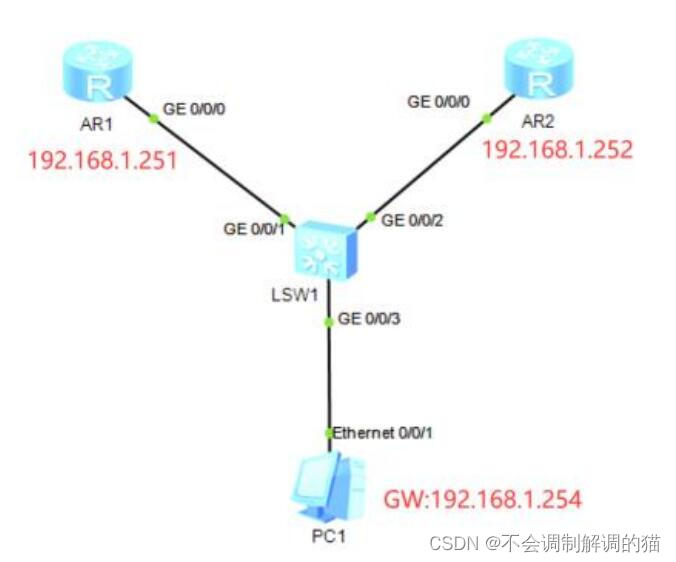

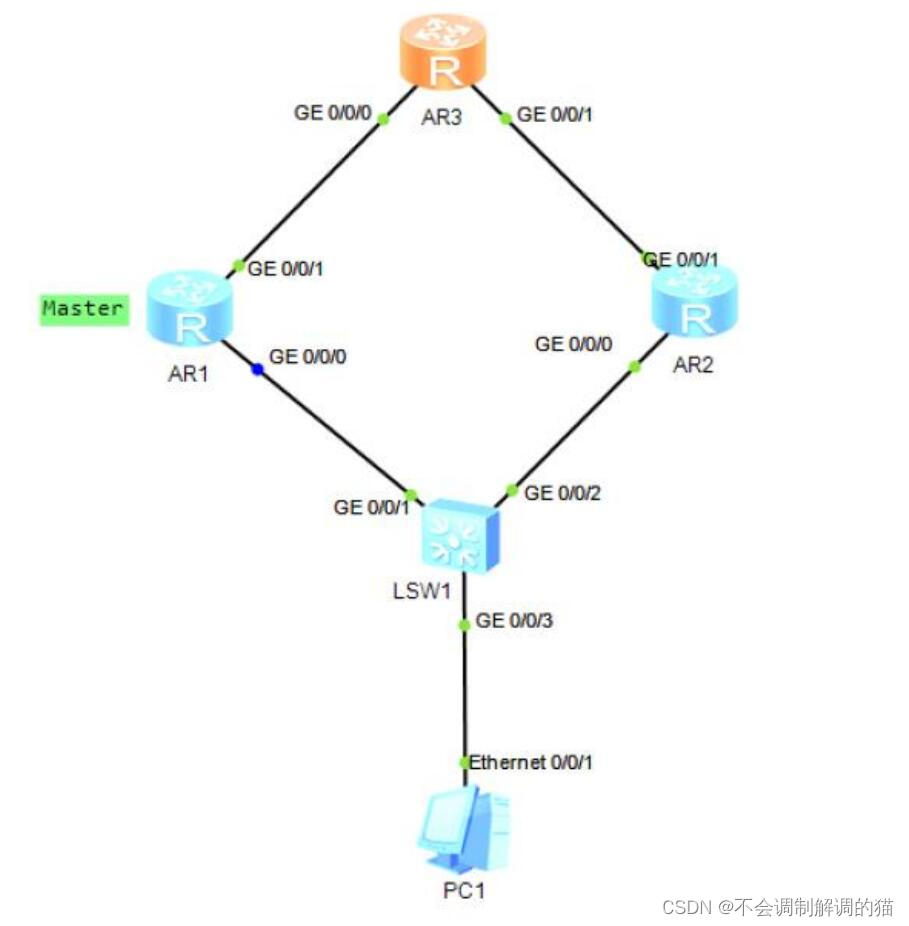

拓扑图：
R1：
R2：
教师选举规则:
当备份设备在等待时未收到主设备发送的VRRP消息时,它将抓取主设备
等待时间=转移时间(256-备份设备优先级)/256+3*1(vrrp消息发送周期)
修改VRRP优先次序:
无法手动指定默认100.0和255

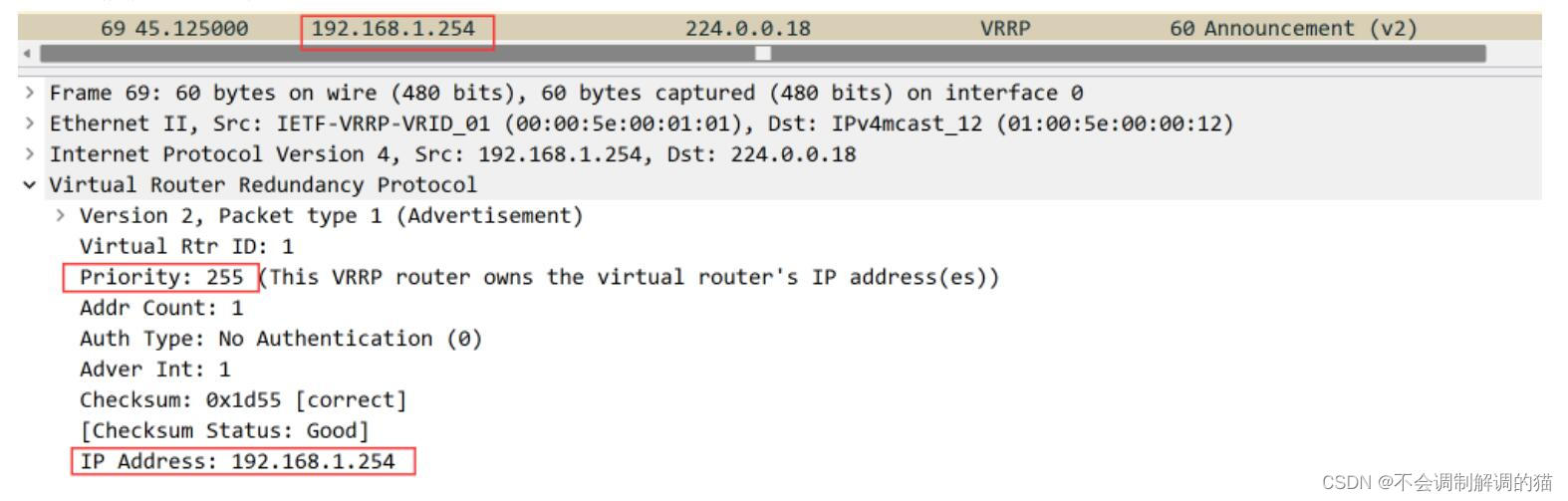

优先级为255个场景:

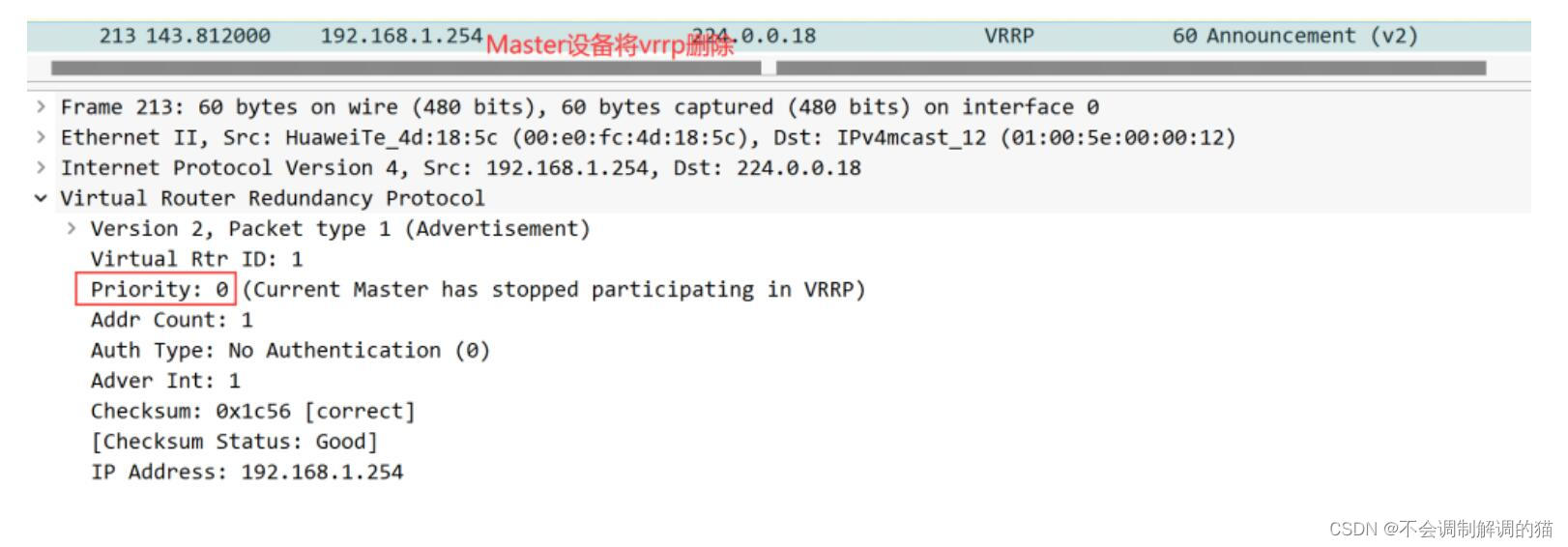

优先0场景:主机删除VRRP配置并发送avrrp消息
跟踪上游接口, 自动修改优先次序, 地形:
R1vrrp优先级设置为120, 是主设备 - 主机,
R2vrrp优先级默认100,是备份设备,
当R1上端端口失败时,主要设备的字符必须转换为备份模式,而其他设备则自动从备份到主机。
R1：
R2：

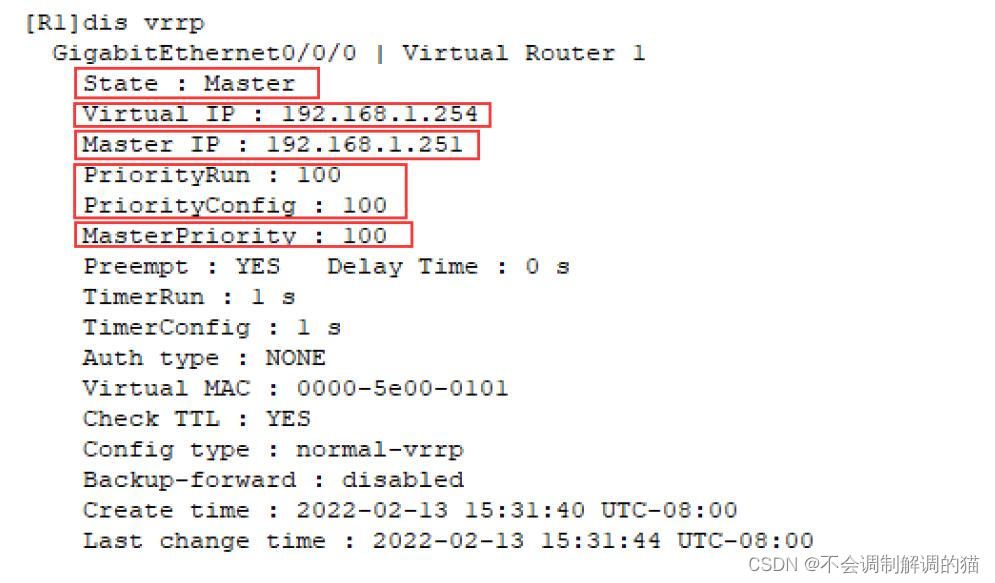

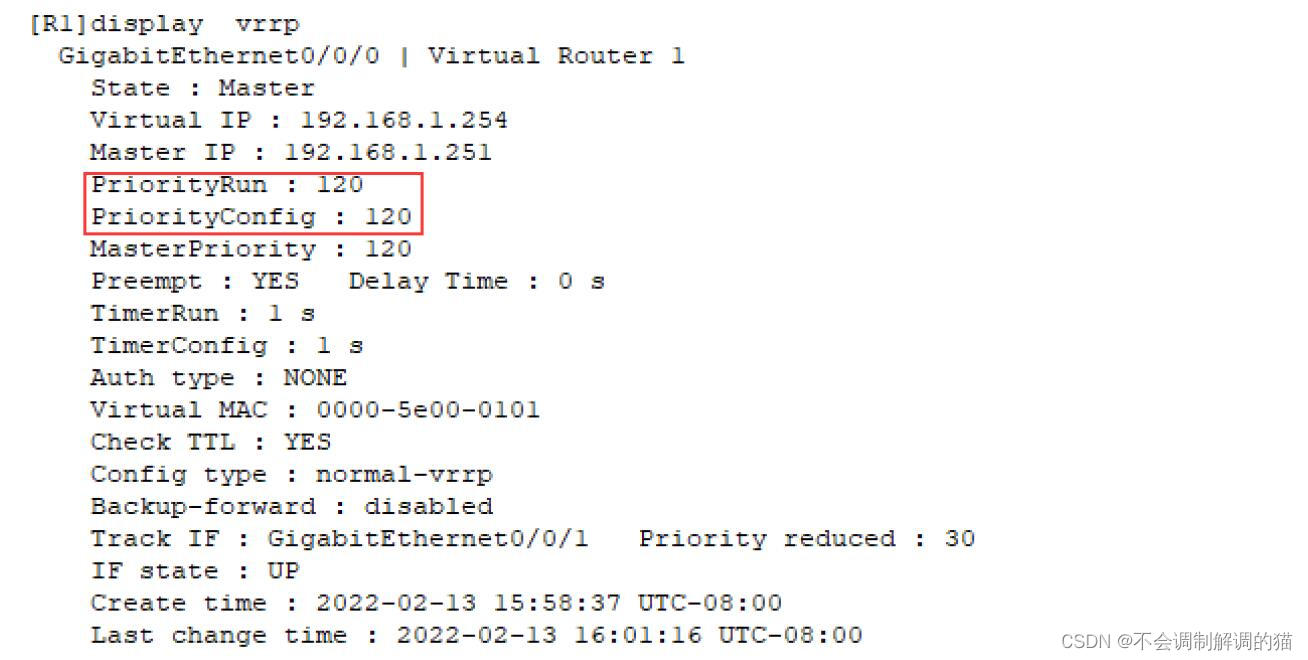

运行时状态：

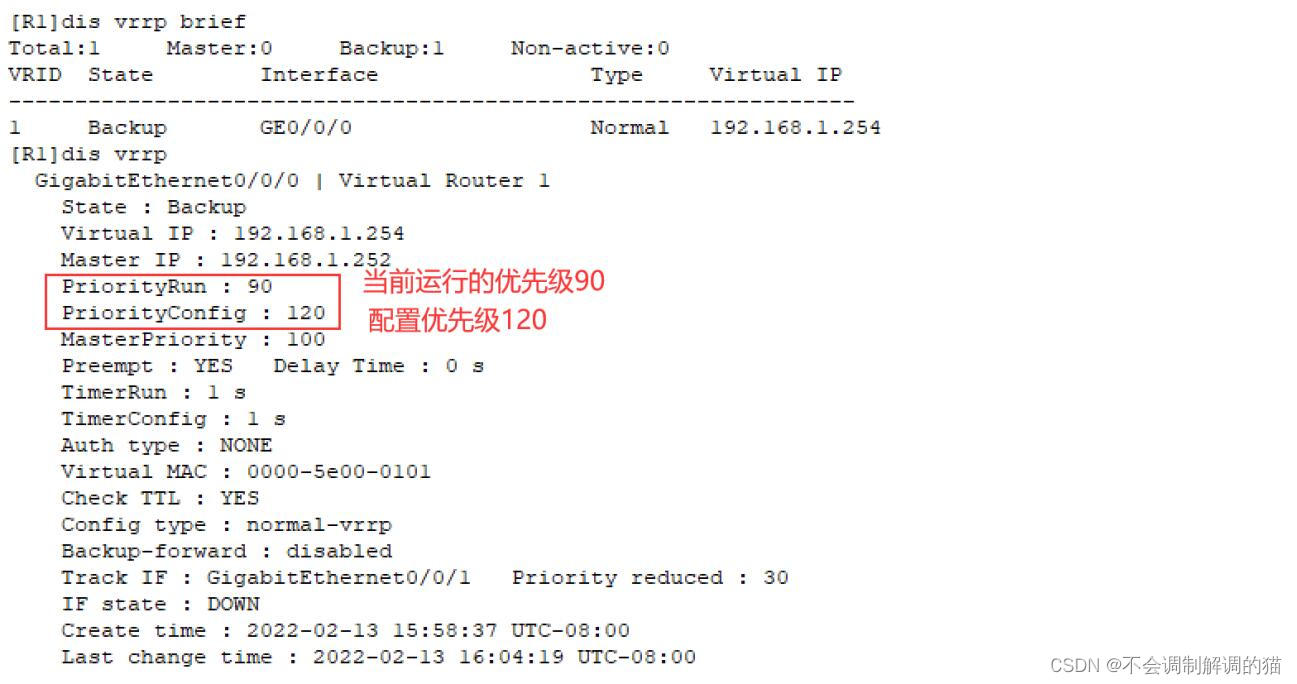

切断R1和R3接口后:

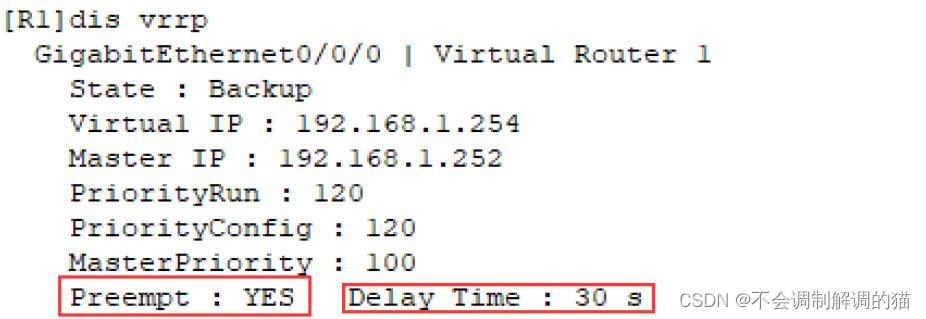

主要支持抓取 - 默认打开
如果主人经常被抢劫,网络就会震动
vrrp认证,双向认证必须一致,否则可能存在多个主要现象

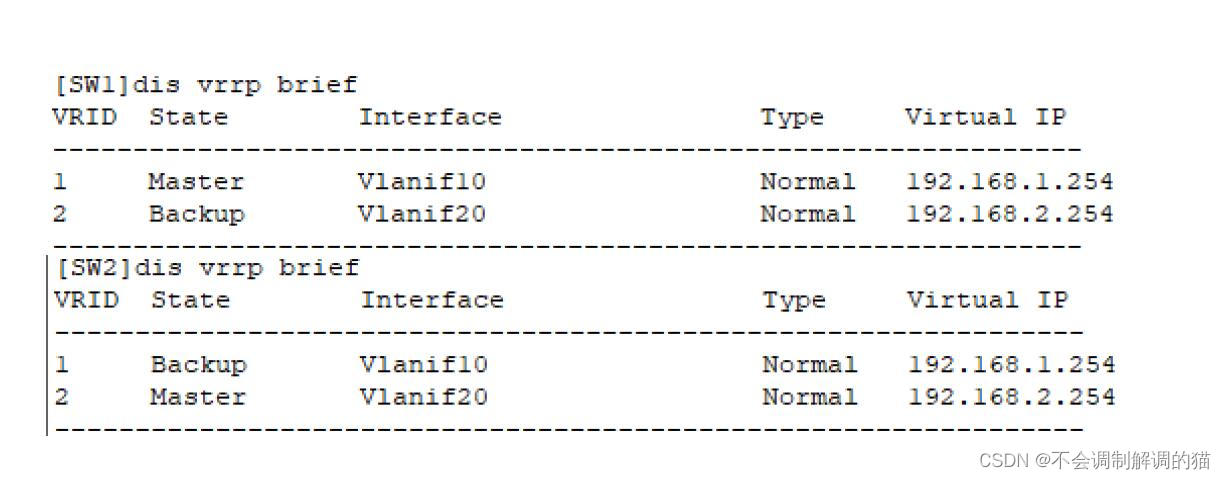

VRRP+MSTP
SW1：
SW2：
注意：
在VRRP+MSTP场景下,VRRP的主要设备必须与实例的根桥相同的平台设置
运行VRRP的设备和运行OSPF的上部设备声明一个真正的物理接口IP
