功能描述

采用51个单片控制芯片作为主控制芯片;

2.采用160128液晶显示器;

3.用于控制输入的矩阵键盘;

4.L298芯片用于驱动直流电动机;

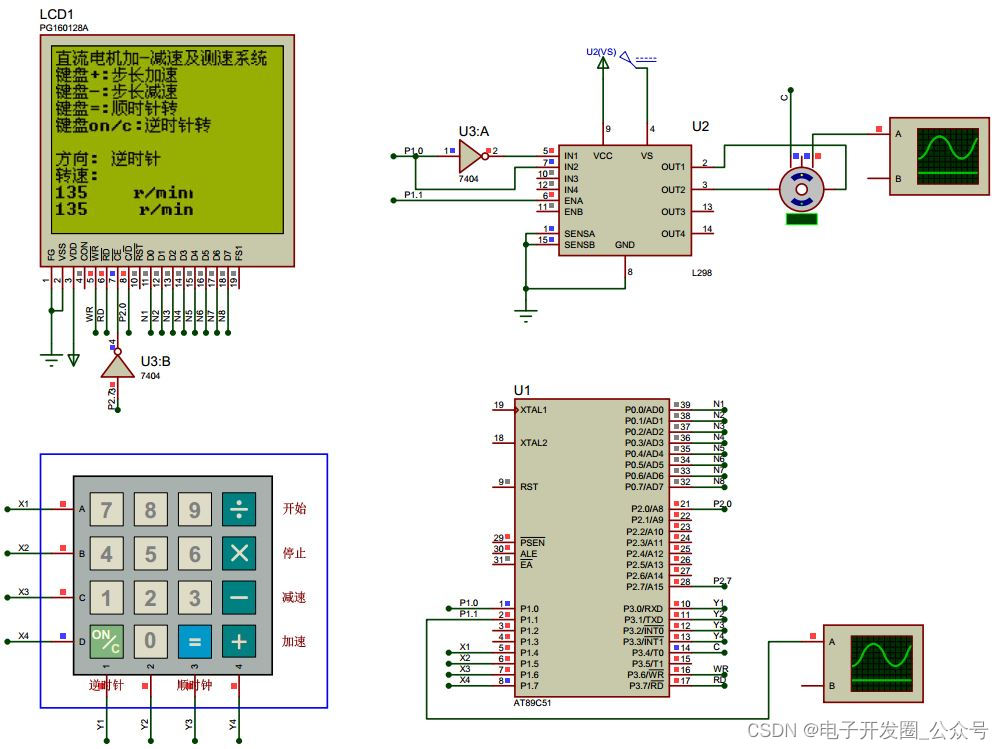

仿真设计

Proteus是著名的EDA工具(仿真软件),从原理图形、代码调试到单片机和同步仿真的外部电路、单键开关到PCB设计,真正实现了从概念到产品完整的设计。

单片机管脚说明：

P0端口(P0.0-P0.7):P0端口是一个 8-bit漏极开双向I/O端口,每个腿可以吸收8TTL门流.当P1口的管道脚先写1时,被定义为高阻输入。P0可用于外部程序数据存储,它可以定义为数据/地址的第八位。在FIASH编程中,P0端口作为原始代码输入端口,当 FIASH进行检查时,P0输出原码，此时,P0外部必须提高。

P1端口(P1).0-P1.7):P1端口是内部8位双向I/O端口,提供过载阻力,P1端口缓冲器可以接收输出4TTL端口电流。在P1管脚写成1之后,它内部提升到高电位,可用作输入，P1通常以低电压外部拉动,将输出电流，这是因为内部的过载。在闪光编程和校正过程中,P1端口是第八个地址接收器。

P2端口(P2).0-P2.7):P2端口是内部8位双向I/O端口,具有超负荷抵抗,P2缓冲器可以接收,输出4TTL门流,当P2口写“1”,它的管脚内部被拉上高阻力,且作为输入。并因此作为输入时，P2口的管道脚从外面拉下来,将输出电流。这是因为内部的过载。P2口，当用于外部程序存储或16位地址外部数据存储时,高八位P2输出地址。给地址“1”时,它利用内部引力,当读写到外部8位地址数据存储时,P2端口输出其特殊功能注册表的内容。P2端口在Flash编程和校准过程中接收高八位地址和控制信号。

P3端口(P3).0-3.7):P3管脚是8位双向I/O端口,具有内部过载阻力,可以接收四个TTL门流。当P3口写“1”,它们它内部提升到高电位,并用作输入。作为输入端时，因为外部抽水量很低,P3端口将输出电流(ILL)。P3端口同时接收一些控制信号,用于闪烁编程和编程校准。

主程序设计

源文件获取

关注公众问题-电子发展圈, 网页答“机器”获得;
