倍福ADS通讯协议包格式

最后更新：2022-06-22 19:00:53 手机定位技术交流文章

ADS在传输层上使用TCP协议,以及三个TCP手柄用于数据通信。

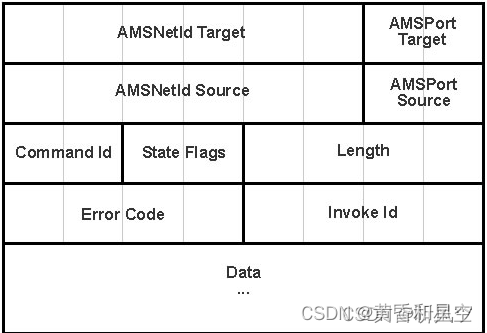

1．数据包格式
在这里插入图片描述

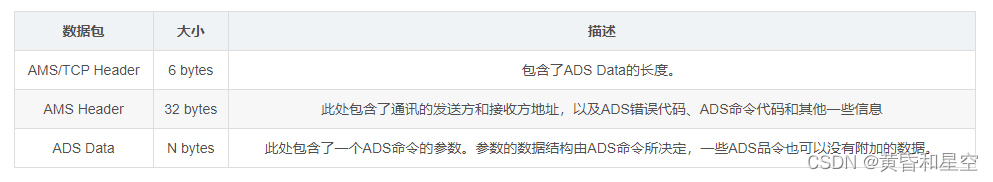

2.AMS字节主包格式

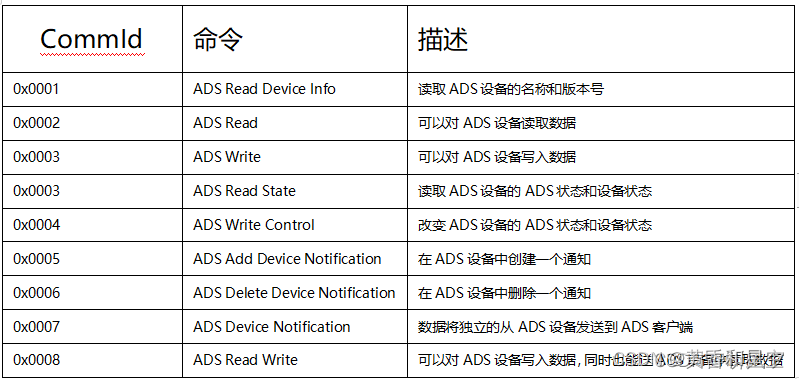

3.ADS基本CommID命令

4．捕包工具

5.发送数据包格式分析
AMS报告分析--
AMS/TCP字节(字节)6字节

AMS消息命令号2字节
整个包后面的4字节的长度
AMS字节6字节

AMS目标网ID(目标IP)8字节
AMS目标port8字节
AMS发送者网络ID(发送IP)8字节
AMS发送端口8字节
CommId(命令ID)2字节
州旗2字节
数据长度(AMS数据长度)4字节
错误代码4字节
InvokeId 4bytes
ADS数据(数据)N字节

索引群4字节
索引偏差4字节
读长度
数据(写入数据)
—
