计算机网络自学笔记006_Real（网络层002）

计算机网络自学笔记006_实(网络层002)

1.OSPF协议和链状态算法

Open 最短路径优先 OSPF 协议: Open 指定 OSPF 协议不是制造商控制的,而是开放的,最短路径优先是由于Dickstra提出的最短路径算法SPF的使用。
OSPF的主要特点是使用分布式链状态协议

( i ) 行动 纲领 的 特点 :

1.使用洪水方法向所有自动系统中的路由器发送信息,也就是说,路由器通过输出端口发送信息给森林的所有路由器,每个象森林路由器将此信息再次发送给所有它的邻近路由器。(类似于广播)最终,整个区域的所有路由器都会得到这个信息的拷贝。
发送的信息是所有与此路由器相邻的路由器的链路状态(与此路由器相邻的路由器和与此路由器相邻的路由器),以及链路的测量/成本(例如延迟、带宽等)。
只有在链状态发生变化时,路由器将这些信息发送给所有路由器的洪水。最后,所有路由器都可以创建链状态的数据库,即网络拓扑图。

(二)链状态路由算法过程

每个路由器将通过发送“欢迎小组”来找到其邻近节点,并了解邻近节点的网络地址;
为其每个节点设置成本计量;
3. 建立 DD 数据库 描述 分组, 以便 向 邻近 站 提供 其 本身 的 链路 状态 数据库 类型 的 所有 链路 状态 项目 的 摘要 资料 ;
4. 如果 DD 分组 的 摘要 是 自有 的, 邻近 站 不会 处理 它, 如果 它 没有 或 没有 更新, 它 将 发送 [ LSR 链 状态 请求 分组 ] 请求 它 没有 和 更新 的 信息 比 自己 多 ;
接收邻近站的LSR子组后,发送[LSR链状态更新子组]更新;
更新完成后,邻近站返回“LSAck; Chain Status Confirmation Group”以确认。

如果路由器的链路状态发生了变化:
5,然后会发生洪水传输,发送[LSU链状态更新子组]更新;
6. 更新 完成 后, 其他 车站 将 返回 一 个 LSAck 链 状态 确认 股 供 确认 ;
7.使用ijkstra以建立基于自己的链状态数据库的其他节点之间的最短路径。

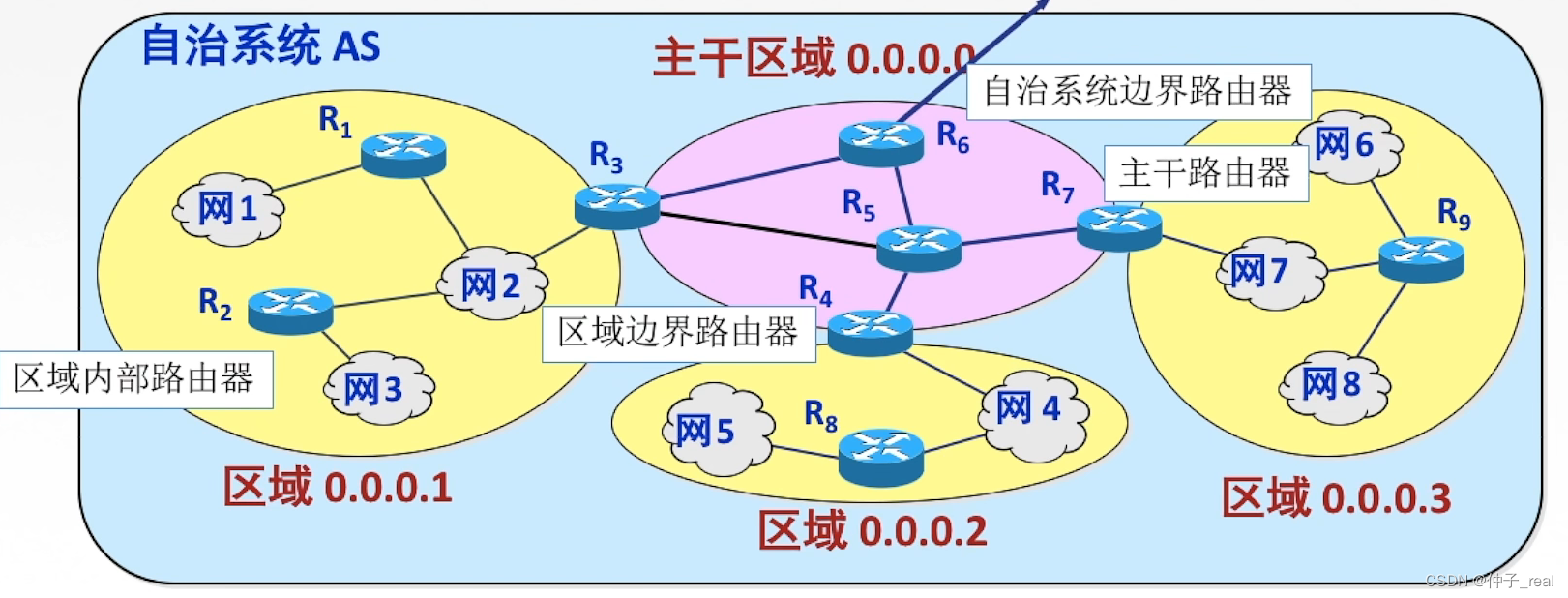

（三）OSPF区域

为了使OSPF能够用于大规模网络,OSPF将一个自主系统分成几个小区域,称为区域。 每个区域都有32位区域标识符(以十进制记号)
这个区域不能太大,只有200个路由器才能在一个区域内运行

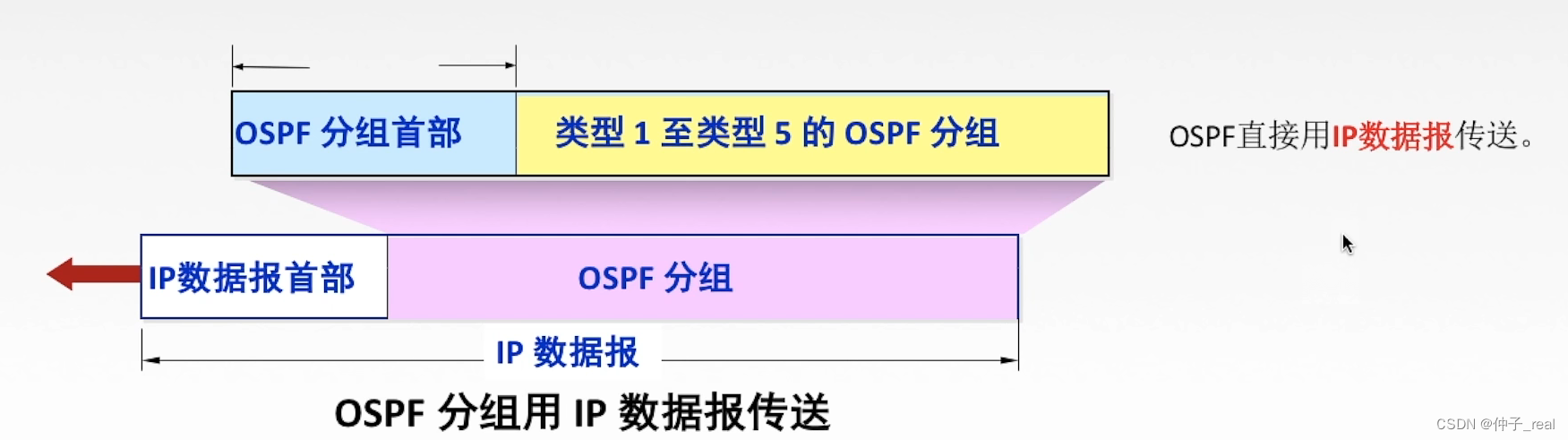

(四)OSPF议定书子格式

(5)OSPF协议的其他功能

1,每30分钟,更新数据库中的链接的状态。
由于路由器的链路状态只涉及邻近路由器的连接状态,它并不直接与整个互联网的大小有关,因此当互联网大时,OSPF协议比距离向量协议(RIP)好得多。
欧安会没有坏消息的全部问题, 其收敛速度快.

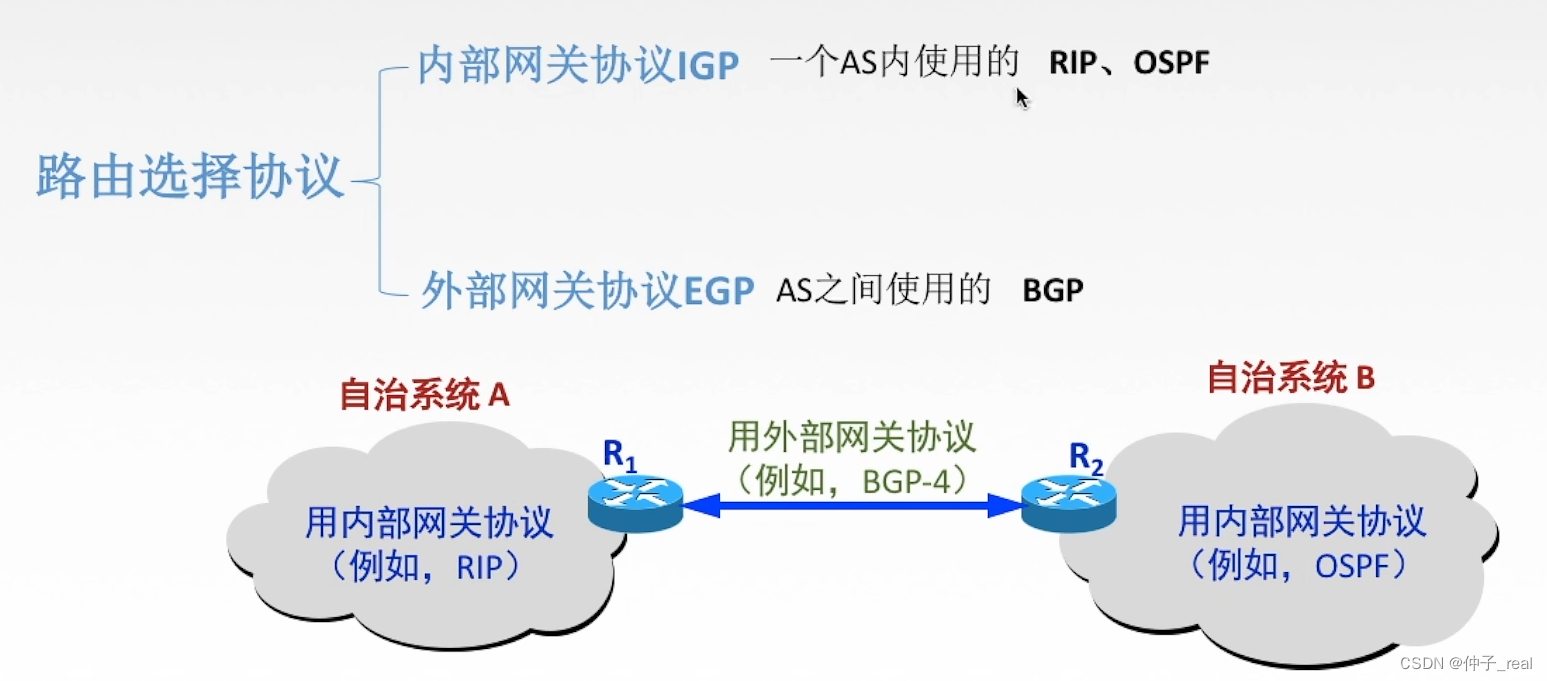

BGP协议(一种典型的外部门户协议)

（一）基本信息

和谁交换？
与其他 AS ( 自动系统 ) 邻近站的 BGP 发言人交换资料
交换什么？
交换的网络可访问性信息,即访问网络查询的AS系列。
多久交换？
在发生更改时更新已更改的部分。

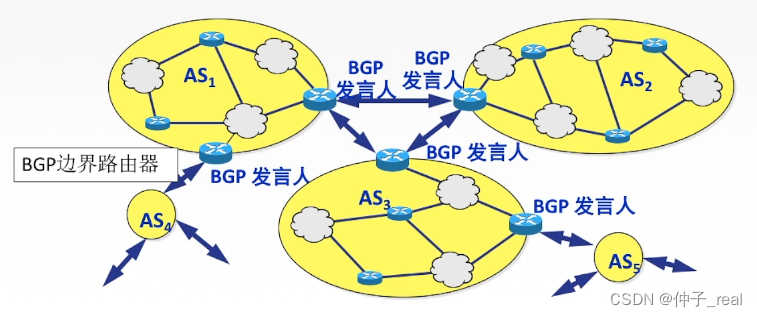

(二)BGP协议信息交换的过程

BGP交换的网络可用性信息是网络需要通过的一系列AS。 当BGP发言人就网站可用性交换信息时,歌曲的BGP发言人根据所收到的路径信息所采取的策略,确定每个AS的更好的路径。

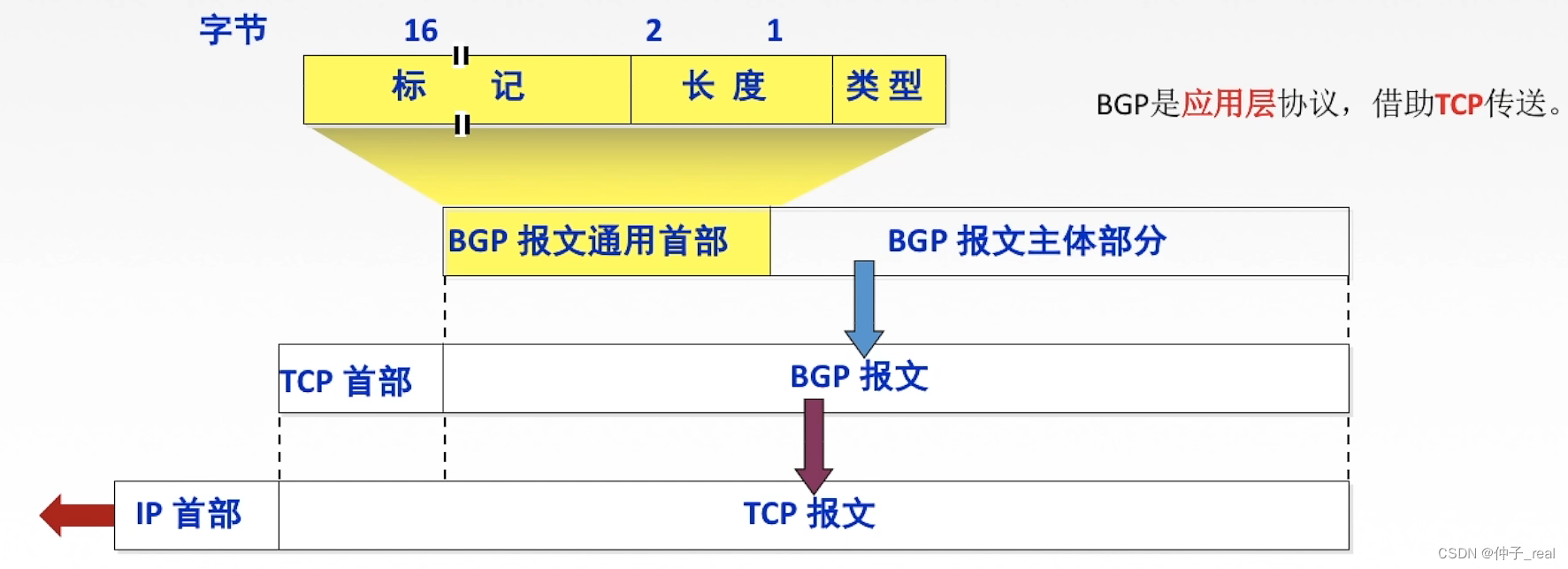

(三)BGP协议的报告格式

在另一个自主系统中,一个BGP发言人和一个BGP发言人通过建立一个TCP系统,通过TCP传输类别,然后交换BGP消息建立BGP对话,使用BGP对话交换路由信息。

(4)BGP议定书的特征

BGP协议支持CIR,因此BGP路由表也应该包含预定的网络前缀,让跳动路由器感到害怕,一个由到达坟墓的网络通过的自主系统序列。
当BGP刚刚运行时,BGP邻近站将交换整个BGP路由表,但只有在发生时才需要更新这些更改,这对节省网络带宽和减少路由器处理成本是有益的。

(五)BGP-4的四份报告

1.OPEN(Open))报告:建立与另一个邻近的BGP发言人的关系,并验证发送者的身份。
2.更新(更新)报告:通知新的路径或取消原路径。
3.KEEPALIVE报告:定期确认邻近站点的连通性,但没有更新;也作为开放的确认。
注释报告: 报告以前的报告中的错误; 也用于关闭连接.

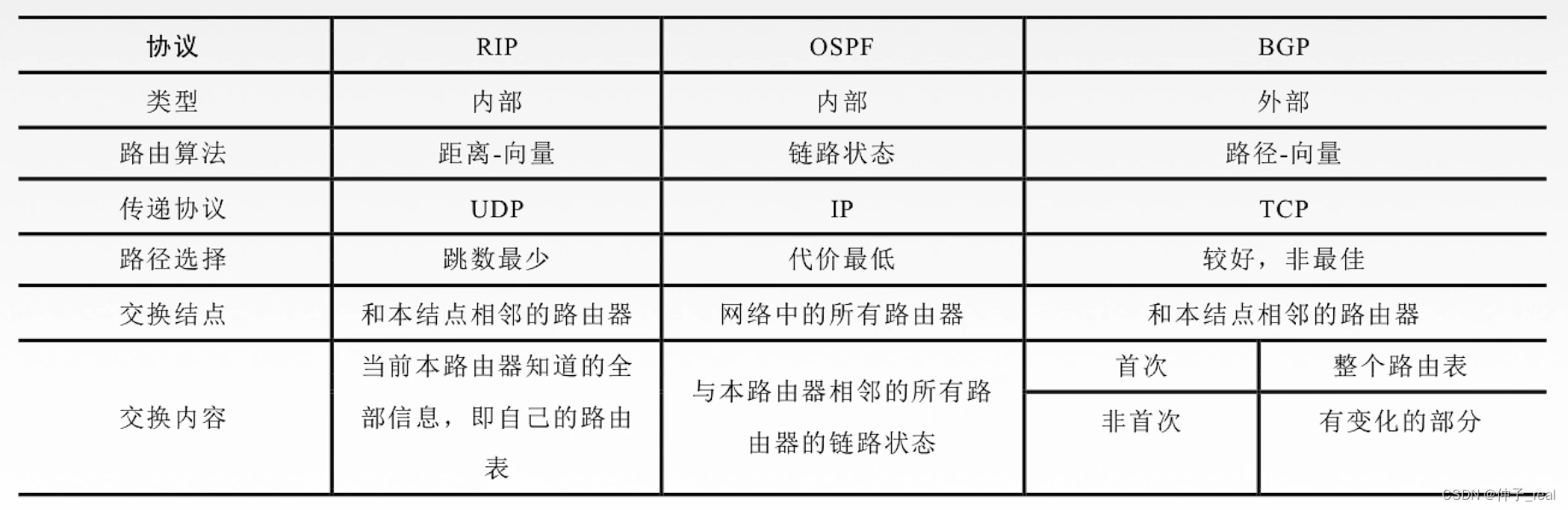

RIP、OSPF和BGP三向选择协议的比较

RIP是一个分布式,基于距离向量的内部门户选择协议,通过广播UDP消息交换路由信息。
OSPF是一个内部门户协议,为了交换大量信息,消息应该尽可能短,因此它不使用传输层协议(如UDP或TCP),而是直接使用IP。
BGP是一个外部门户协议,用于交换不同自主系统之间的路由信息。由于复杂的网络环境,TCP被用于确保可靠的传输。

第四,三种IP数据传输方式(单播、广播、团体广播)

(一)单播、广播、团体广播

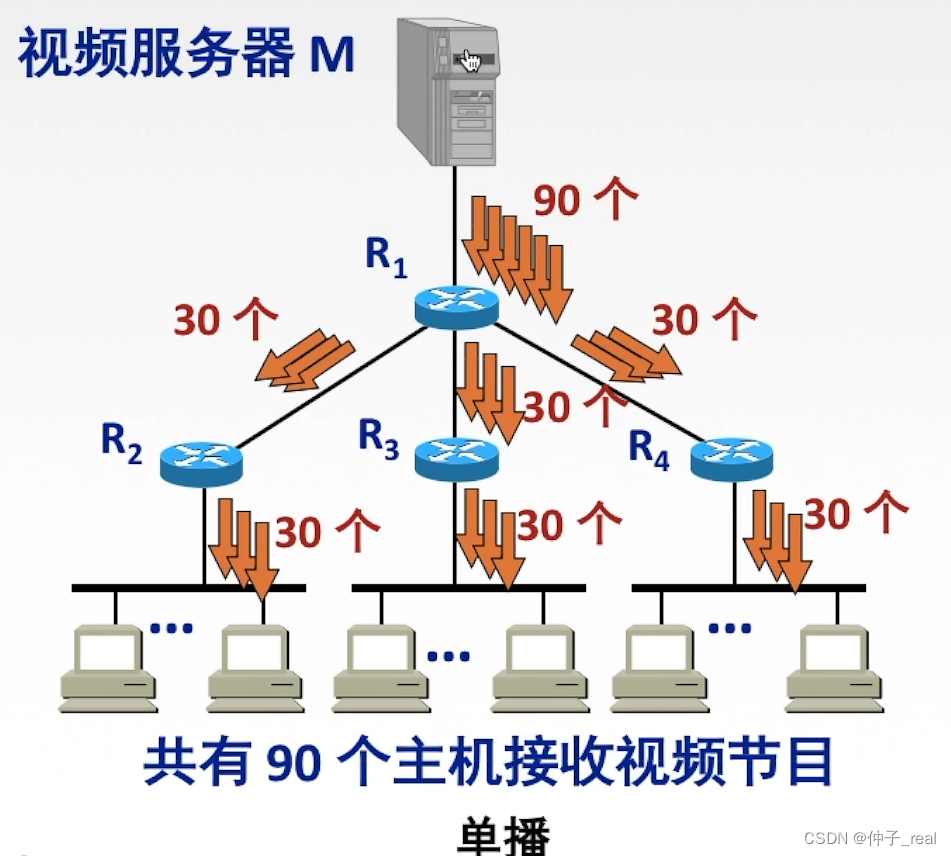

单播:单播用于发送数据包到单个目标,每个单播消息都使用单播IP地址作为目标地址,是点到点传输方法。
广播:广播是传输数据包到同一广播区域或分网的所有设备的一种方式,一个点到点传输方法。

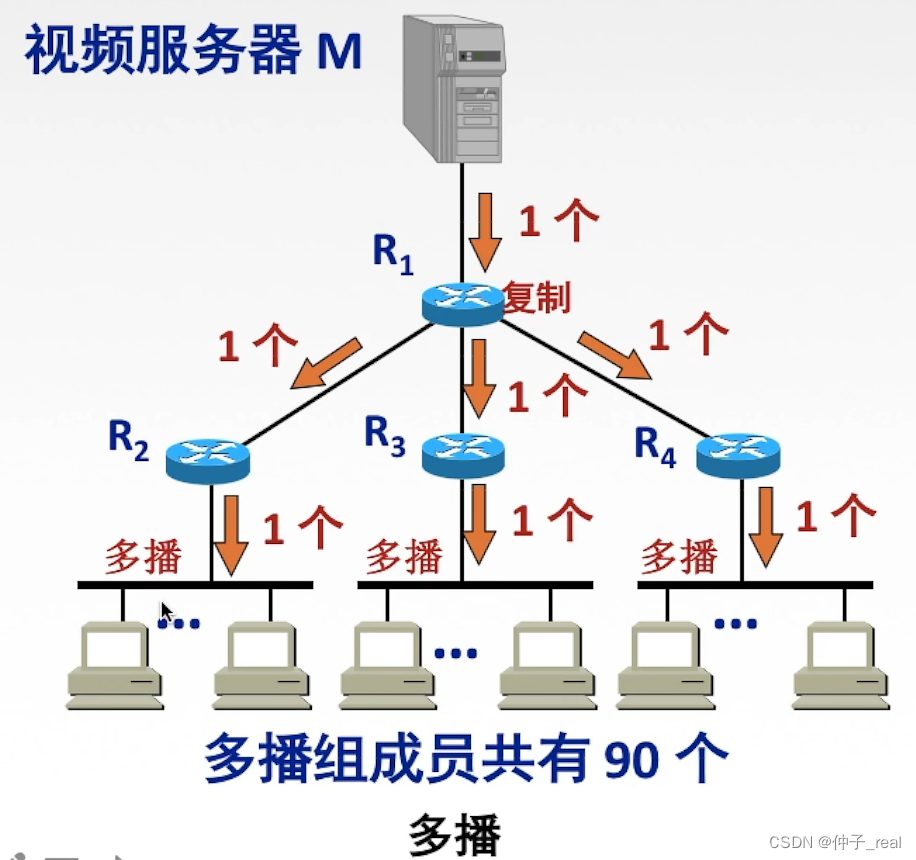

分组: 当网络中的某些用户需要特定数据时,分组数据发送器只发送一个数据,并使用分组路由协议创建一个分组数据包的分组分布树,分组数据仅在它尽可能接近用户端的节点后才开始复制和分发。

（二）IP组播地址

IP群广播地址允许源设备向设备组发送分组,而属于多播组的设备将被分配到一个群广播IP地址(一般请求主机组的相同的标识符)。
组别地址的范围是~(类D地址),而类D地址代表一个组别组,只能作为子组的目标地址。 源地址必须是单发地址。

（三）硬件组播

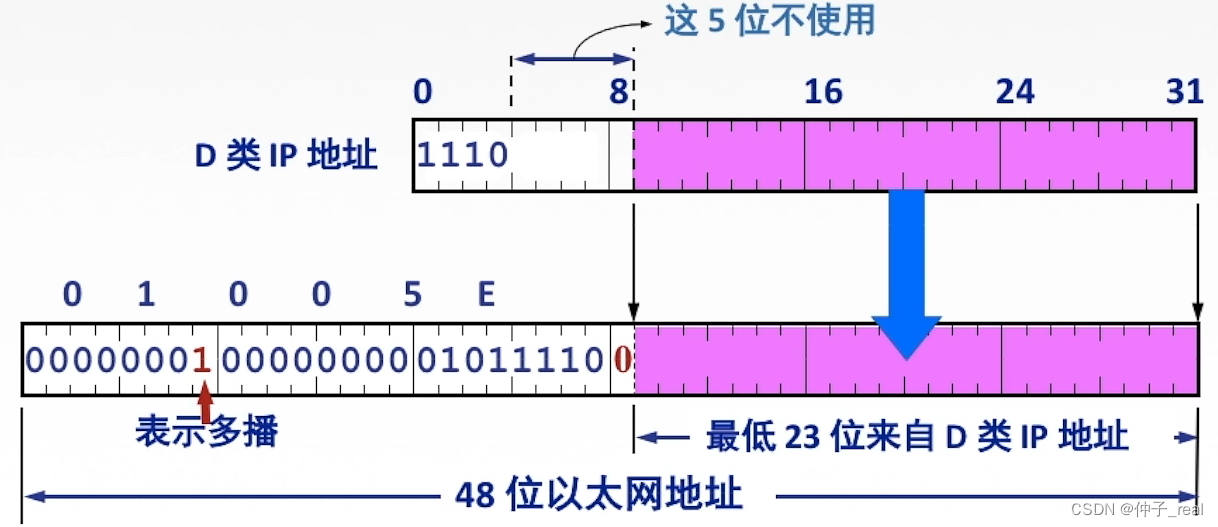

与单向地址一样,组分IP地址也需要相应的组分MAC地址来实际传输本地网络中的帧。 基于数据包的MAC地址有一个16位元01-00-5E字节,其余的6位元是根据IP packet-based地址的最后23位元转换的。
在TCP/IP协议中使用的 Ethernet多发地址的范围是:
从01-00-5E-00-00-00至01-00-5E-7F-FF-FF

(四)在互联网上进行分组的协议(IGMP协议和分组路由选项协议)

1、IGMP协议

工作的两个阶段：
(一)主持人加入团体广播团体时,主机将lIGMP消息发送到该组别的组别地址,宣称自己是该组织的成员。从本地团体广播公司收到lGMP消息后,使用分组路由器选择协议将该组成员关系发送到互联网上的其他分组路由器。
(二)本地团体广播路由器定期询问本地区域互联网的主机,查看这些主持人是否是团体广播团体的成员。只要有一个主机对一个群体的响应,然后,群广播路由器认为该群是主动的;如果在多个查询后没有主机响应,分组路由器认为该分组在网络上没有主机,因此,该组成员关系不再向其他组广播路由器传输。

2、组播路由协议

基于链路状态的路径选择
基于距离值的路径选择
不相关及分布稀疏/密集

五、移动IP

(一)移动IP的相关条款

移动IP技术是带有固定网络IP地址的移动点(计算机/服务器等),是西安在不同网络分段的网络 roaming功能,确保基于网络IP的网络权限在网络 roaming过程中不会改变。
移动终端:具有永久IP地址的移动设备
移动节点的旧居点称为家庭网络,在家庭网络中代表移动节点并执行移动管理功能的实体称为家庭代理
外部代理:在外部网络中帮助移动点完成移动管理功能的实体称为外部代理。
永久地址(属性地址/主地址):属性网络中的移动站点的原始地址
传输地址(子地址):在外部网络中移动站点使用的临时地址。

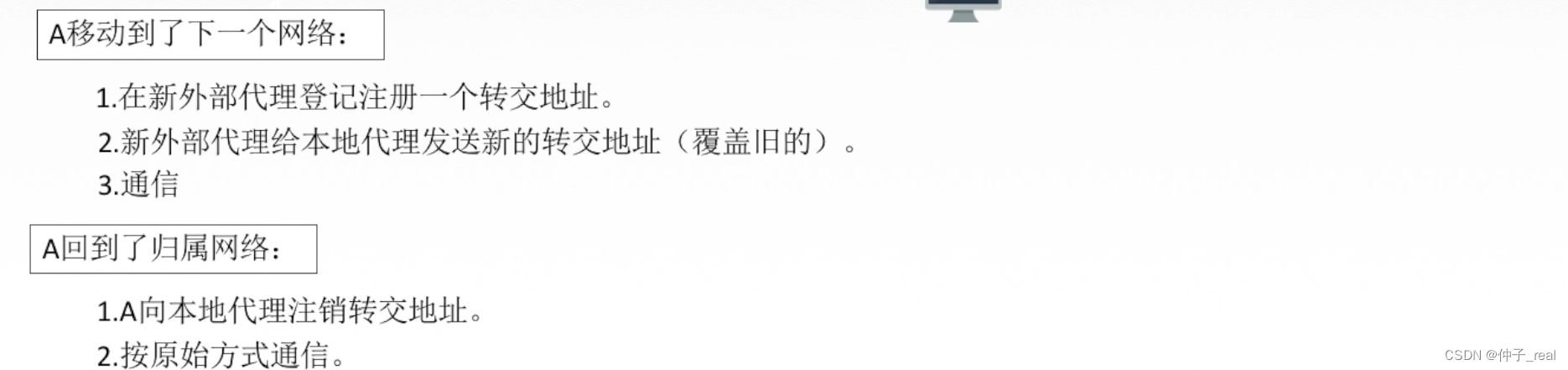

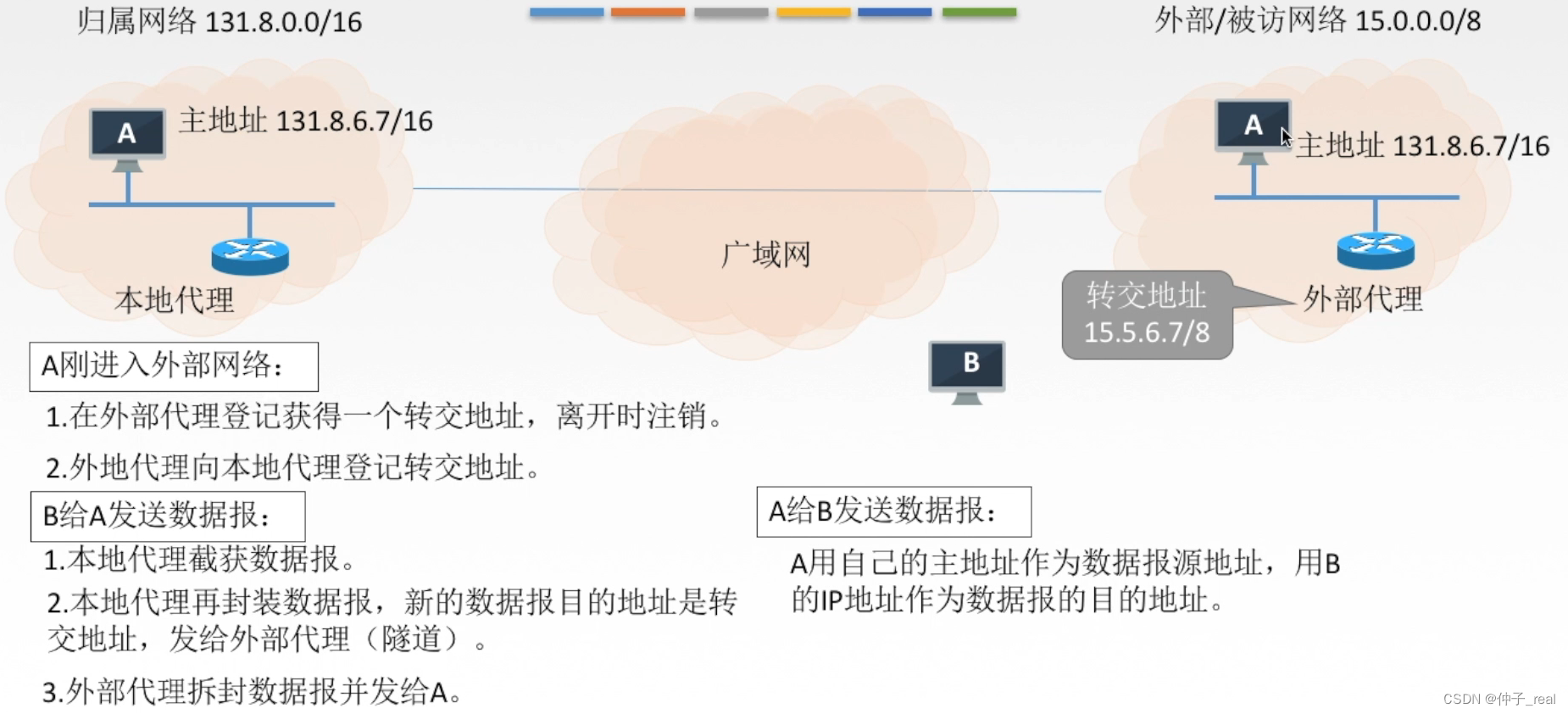

(二)移动IP的通信过程
