IPTV单线复用：1交换机+1路由器解决方案，实现一根线同时上网和看电视

说明：

我是非专业网络工程师,一切都基于我的百度知识,如果有任何概念错误,请包括纠正。

应用背景：

在许多情况下,我们只有一个网络线从弱箱到客厅,而大多数IPTV来自另一个猫老鼠接口,这意味着默认情况下,一个客厅的线只能连接到互联网或看电视。

现有方案总结：

现在有很多在线教程,我总结了大约几个:

1.在猫中配置分离IPTVvlan,并将其绑定到猫的Lan1端口,使Lan1具有网络和IPTV操作。

拓扑: Cat LAN1 -- 墙壁 -- 路由WAN(兼容IPTV传输) -- 路由LAN1 (网络)

--路由器LAN2(IPTV)

该方法需要: 1.该猫有一个管理员的密码。路由器支持IPTV传输功能3.如果路由器不支持IPTV传输,您需要添加网络管开关

我没有使用这个方案,因为我找不到猫经理的密码,也没有向邮政局投诉

2.猫不需要操作,它不需要IPTV接收器,它只需要两个电路交换器来配置Vlan

拓扑:猫网开关-墙网开关-路由器

---IPTV

这个计划的唯一缺点就是你需要买两台电缆交换机,其中100台以上在车站里,更不用说

3.这是我本人总结的,而且我也谈论的是目前在互联网上还没有一个完整的策略。

拓扑:光猫--网络交换机--墙--路由器--路由器LAN1(网络)

--路由器LAN2(IPTV)

优点是,当你有IPTV支持的接收器路由器时,你只需要购买一个电缆交换机才能实现单线再使用,从而节省了100个海洋

正文

##以下是非共同体官方资料的摘要

首先,我分析了轻猫有三个VLAN:

互联网VLAN,用于连接到互联网,通常连接到LAN1

Vlan2:IPTV组广播VLAN,IPTV盒观看现场,通常与LAN2结合

Vlan3:IPTVPoint-to-PointVLAN(英语:IPTVPoint-to-PointVLAN),又称IPTV的InternetVLAN,是一个查看Point-to-Point程序的盒子

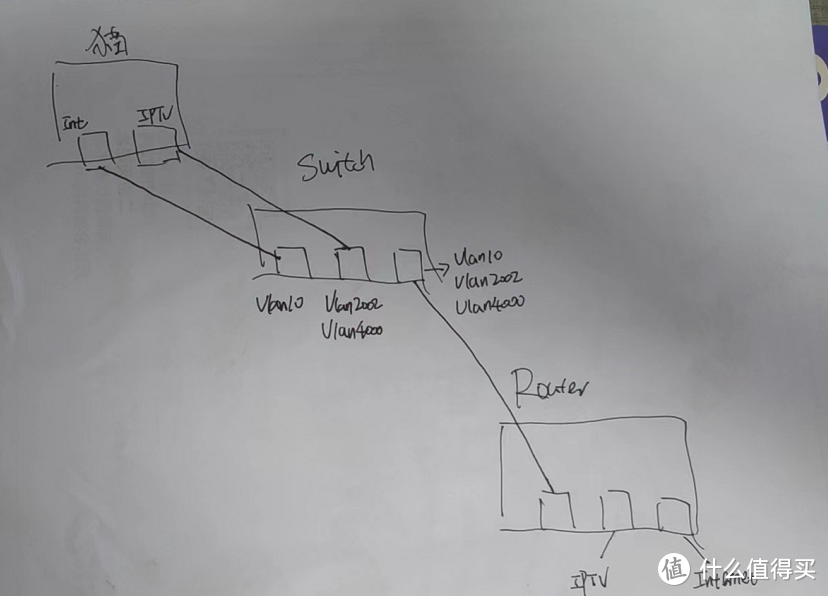

手绘拓扑

以我家为例,10 = Internet VLAN, 2002 = IPTV point broadcast VLAN, 400 = IPTV group broadcast VLAN

接线顺序为：

LAN1(互联网端口)--开关1

Cat LAN2(IPTV端口) -- 交换2个端口

3开关--(这是黑线)--路由器WAN端口

路由器LAN1 -- IPTV

路由器 LAN2 -- 连接到互联网的LAN端口,可以从开关中检索

首先,开关配置,我使用TP-SG2008D,因为它最便宜:

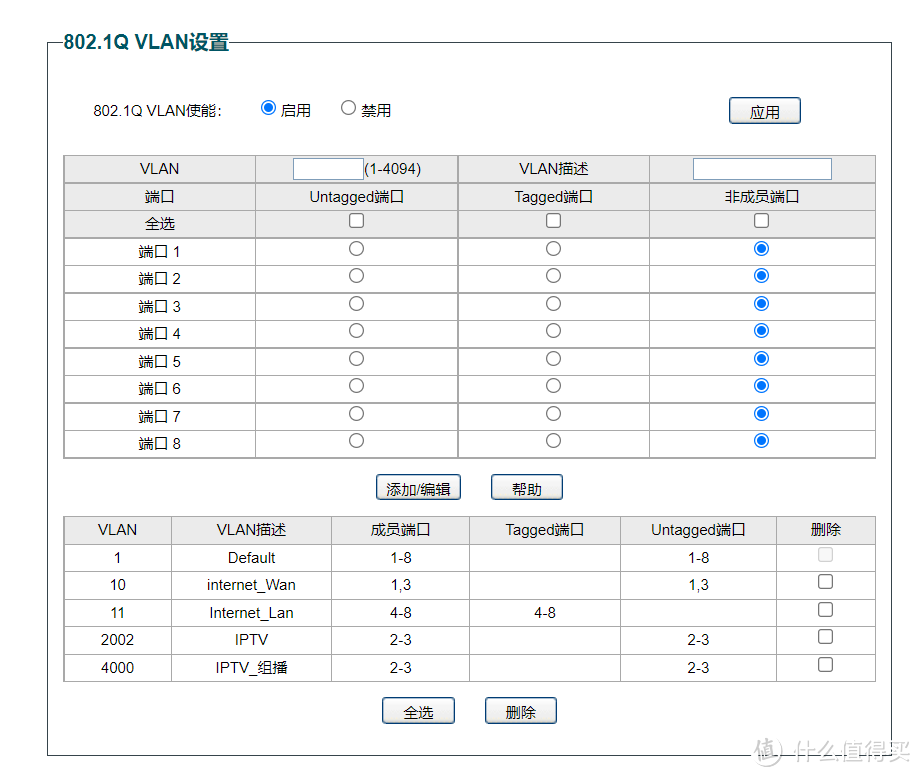

VLAN设置

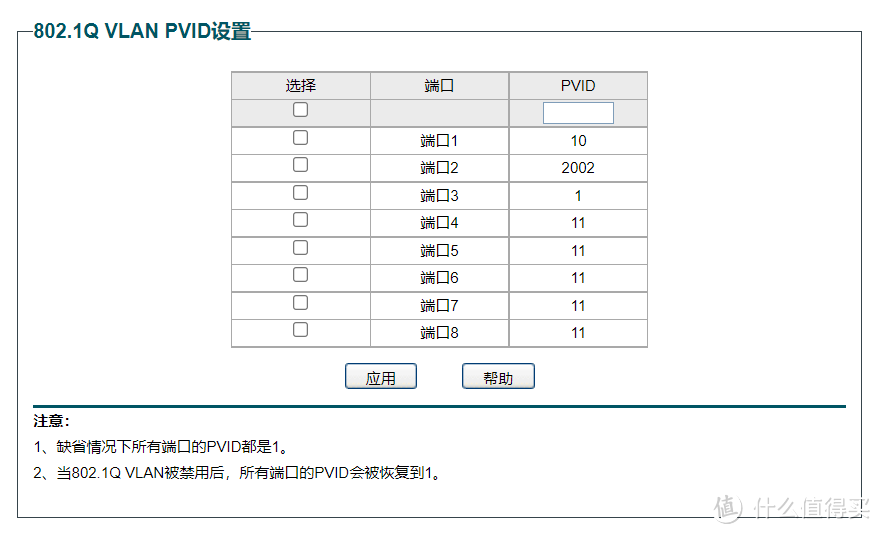

PVID设置

简单的解释是,因特网进入开关1,VLAN10,从开关3,通过路由器接收WAN,IPTV进入开关2,VLAN2002+VLAN400,从开关3,通过路由器接收WAN。

至于两个PVID为什么是2002而不是400,我不知道QAQ,但似乎没有效果?

然后是路由器的配置。我使用的是中国AX5400Pro,这是我第一次买的。

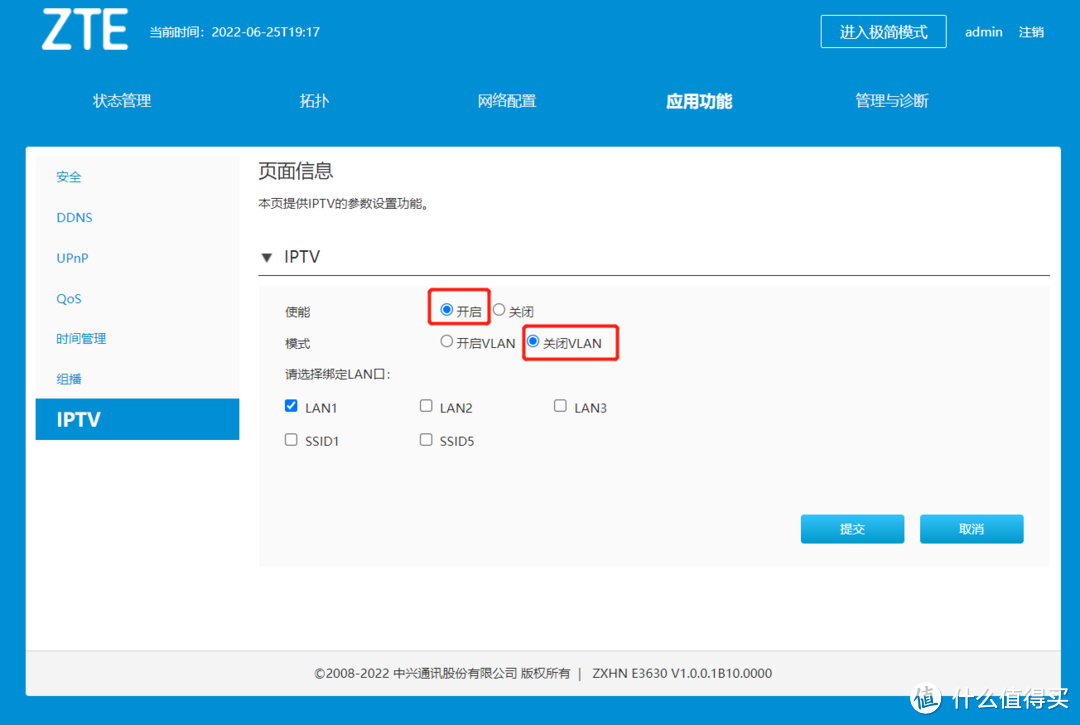

1.设置IPTV传输

IPTV透传

注意,您必须选择关闭VLAN并将端口绑定到路由器的LAN1

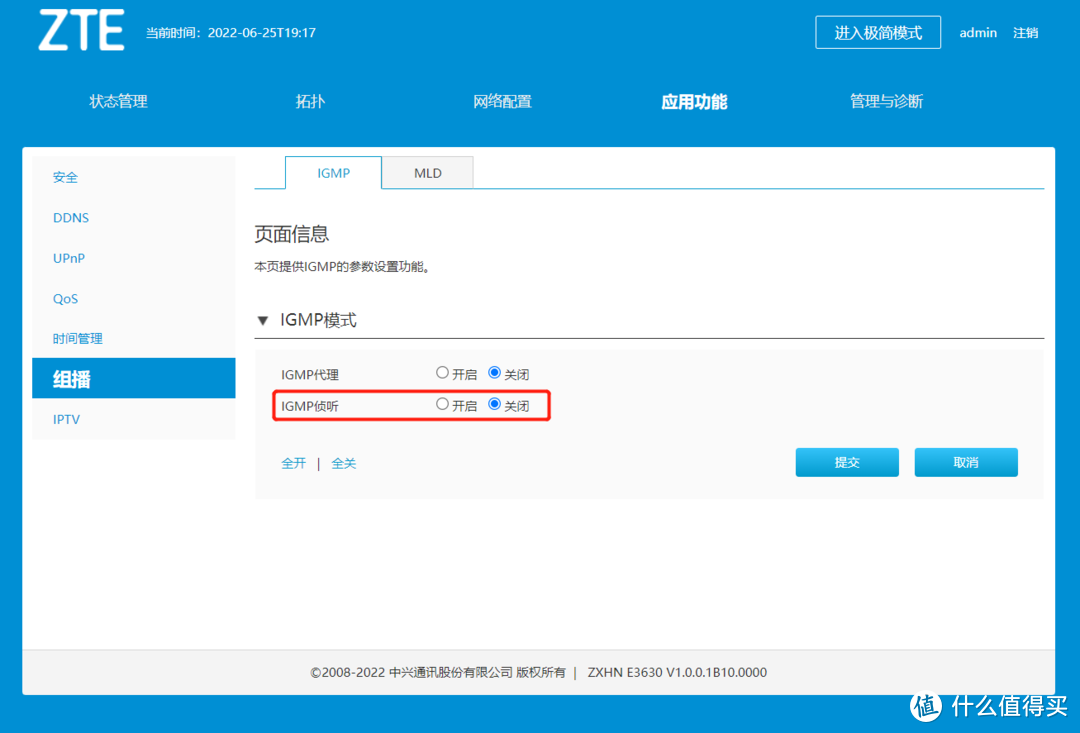

2.关闭IGMP监控--至于为什么我不知道,请参阅网上策略的摘要

IGMP侦听

所以你可以从路由器LAN1到IPTV顶部看电视,也可以从路由器LAN2到电脑上上网

写在最后

谢谢你看了,谢谢你以前在网上写过游戏的人,不要感谢工程师(主要是理解IPTV传输功能的),如果你有任何问题欢迎在评论领域讨论修正,如果我知道你会回答~

作者声明,本文无关紧要,欢迎有价值朋友的理性交流和和谐讨论
