干货 | 集中式网关部署方式的VXLAN示例（静态方式）

3.在设备1、设备2和设备3上配置VXLAN隧道交通传输。

4.在设备2上配置VXLAN三层开关,通过VXLAN三层开关连接不同网络的用户。

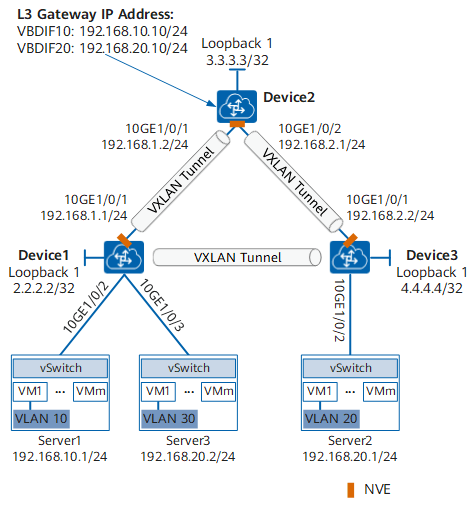

为完成这个配置实例,需要以下数据:

VM的VLAN ID分别是VLAN 10、VLAN 20和VLAN 30。

网络中的设备之间的接口的IP地址。

IGP(Internal Gateway Protocol)路由类型是OSPF(Open Shortest Path First)。

广播区域的BDID是BD10和BD20,VXLAN网络标识符VNIID是VNI5010和VNI5020。

操作步骤 1、配置路由协议

配置设备1.设备2和设备3的配置与设备1类似。在配置OSPF时,请注意需要发布发送器的32-bit Loopback接口地址。

<HUAWEI> system-view

[~HUAWEI] sysname Device1

[*HUAWEI] commit

[~Device1] interface loopback 1

[*Device1-LoopBack1] ip address 2.2.2.2 32

[*Device1-LoopBack1] quit

[*Device1] interface 10ge 1/0/1

[*Device1-10GE1/0/1] undo portswitch

[*Device1-10GE1/0/1] ip address 192.168.1.1 24

[*Device1-10GE1/0/1] quit

[*Device1] ospf

[*Device1-ospf-1] area 0

[*Device1-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0

[*Device1-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255

[*Device1-ospf-1-area-0.0.0.0] quit

[*Device1-ospf-1] quit

[*Device1] commit

在成功配置OSPF后,设备可以通过OSPF协议找到彼此的 Loopback接口的IP地址,并互相拨号。

[~Device1] ping 4.4.4.4

PING 4.4.4.4: 56 data bytes, press CTRL_C tobreak

Reply from 4.4.4.4: bytes=56 Sequence=1 ttl=253 time=5 ms

Reply from 4.4.4.4: bytes=56 Sequence=2 ttl=253 time=2 ms

Reply from 4.4.4.4: bytes=56 Sequence=3 ttl=253 time=2 ms

Reply from 4.4.4.4: bytes=56 Sequence=4 ttl=253 time=3 ms

Reply from 4.4.4.4: bytes=56 Sequence=5 ttl=253 time=3 ms

--- 4.4.4.4 ping statistics ---

5 packet(s) transmitted

5 packet(s) received

0.00% packet loss

round-trip min/avg/max = 2/3/5 ms

2.配置VXLAN隧道模式

配置设备1以扩展VXLAN的ACL功能(仅安装A系列面板的CE16800需要此步骤)。设备2和设备3的配置与设备1相似。

[~Device1] ip tunnel mode vxlan

[*Device1] assign forward nvo3 acl extendenable

[*Device1] commit

❝

注意:在配置VXLAN隧道模式并启用VXLAN的ACL扩展后,您需要保存配置并重新启动设备以取得效果。您可选择立即重新启动或在完成所有配置后重新启动。

注意:在配置VXLAN隧道模式并启用VXLAN的ACL扩展后,您需要保存配置并重新启动设备以取得效果。您可选择立即重新启动或在完成所有配置后重新启动。

分别配置 Device 1 和 Device 3 的业务访问点,并配置 Device 1. Device 3 的配置与 Device 1 相似,但这里没有讨论。

[~Device1] bridge-domain 10

[*Device1-bd10] quit

[*Device1] interface 10ge 1/0/2.1 mode l2

[*Device1-10GE1/0/2.1] encapsulation dot1q vid 10

[*Device1-10GE1/0/2.1] bridge-domain 10

[*Device1-10GE1/0/2.1] quit

[*Device1] bridge-domain 20

[*Device1-bd20] quit

[*Device1] interface 10ge 1/0/3.1 mode l2

[*Device1-10GE1/0/3.1] encapsulation dot1q vid 30

[*Device1-10GE1/0/3.1] bridge-domain 20

[*Device1-10GE1/0/3.1] quit

[*Device1] commit

配置VXLAN隧道

VXLAN隧道在设备1、设备2和设备3上配置。

[~Device1] bridge-domain 10

[~Device1-bd10] vxlan vni 5010

[*Device1-bd10] quit

[*Device1] interface nve 1

[*Device1-Nve1] source 2.2.2.2

[*Device1-Nve1] vni 5010 head-end peer-list 3.3.3.3

[*Device1-Nve1] quit

[*Device1] bridge-domain 20

[*Device1-bd20] vxlan vni 5020

[*Device1-bd20] quit

[*Device1] interface nve 1

[*Device1-Nve1] vni 5020 head-end peer-list 3.3.3.3

[*Device1-Nve1] vni 5020 head-end peer-list 4.4.4.4

[*Device1-Nve1] quit

[*Device1] commit

配置Device2

[~Device2] bridge-domain 10

[*Device2-bd10] vxlan vni 5010

[*Device2-bd10] quit

[*Device2] interface nve 1

[*Device2-Nve1] source 3.3.3.3

[*Device2-Nve1] vni 5010 head-end peer-list 2.2.2.2

[*Device2-Nve1] quit

[*Device2] bridge-domain 20

[*Device2-bd20] vxlan vni 5020

[*Device2-bd20] quit

[*Device2] interface nve 1

[*Device2-Nve1] vni 5020 head-end peer-list 2.2.2.2

[*Device2-Nve1] vni 5020 head-end peer-list 4.4.4.4

[*Device2-Nve1] quit

[*Device2] commit

配置设备3。

[~Device3] bridge-domain 20

[~Device3-bd20] vxlan vni 5020

[*Device3-bd20] quit

[*Device3] interface nve 1

[*Device3-Nve1]source4.4.4.4

[*Device3-Nve1] vni 5020 head-end peer-list 3.3.3.3

[*Device3-Nve1] vni 5020 head-end peer-list 2.2.2.2

[*Device3-Nve1] quit

[*Device3] commit

在设备2上配置VXLAN三层开关 [~Device2] interface vbdif 10

[*Device2-Vbdif10] ip address 192.168.10.10 24

[*Device2-Vbdif10] quit

[*Device2] interface vbdif 20

[*Device2-Vbdif20] ip address 192.168.20.10 24

[*Device2-Vbdif20] quit

[*Device2] commit

检查配置结果

上述配置成功后，在设备1、设备2和设备3上,执行显示vxlan隧道命令查看VXLAN隧道信息;执行显示vxlanvni命令查看VNI状态是上升。以设备2显示为例。

[~Device2]display vxlan tunnel

Number of vxlan tunnel : 2

Tunnel ID Source Destination State Type Uptime

-----------------------------------------------------------------------------------

4026531841 3.3.3.3 2.2.2.2 up static 0035h21m

4026531842 3.3.3.3 4.4.4.4 up static 0036h21m

[~Device2] display vxlan vni

Number of vxlan vni : 2

VNI BD-ID State

---------------------------------------

5010 10 up

5020 20 up

一旦配置完成,不同服务器上的VM1可以互相通信。
