用工业路由器就能实现的下管廊远程监控无线解决方案
最后更新：2022-06-27 14:47:48 手机定位技术交流文章
一、需求及分析
什么是地下管廊呢？你们中的许多人一定玩过超级马里奥。里面我们可以通过钻进绿色的管道进入隐藏的空间来控制主角马里奥兄弟,获取大量金币，或者跳进其他键,完成快速通关。里面出现的管道,它与今天的综合走廊非常相似。

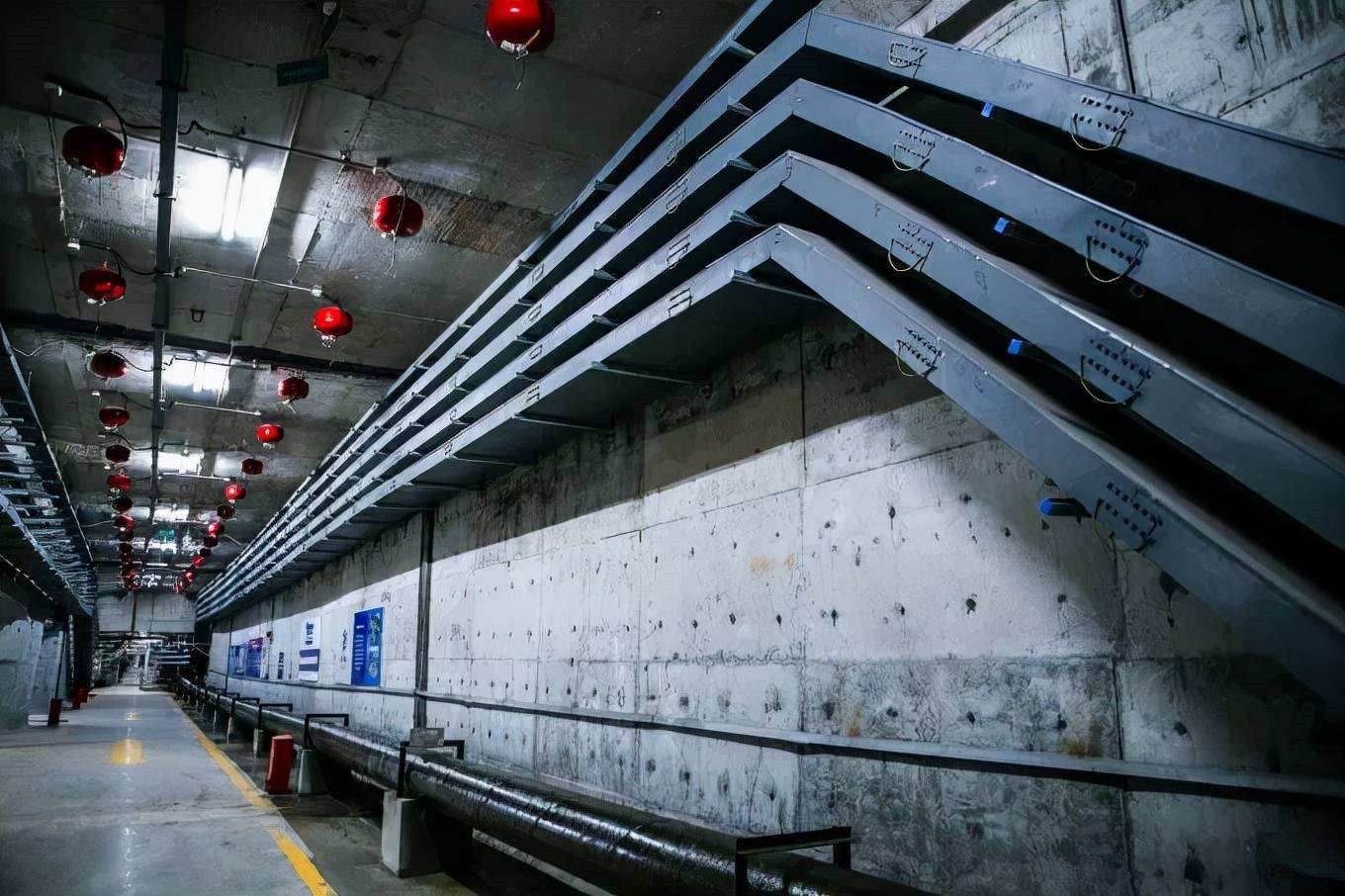

与污水管道不同,综合管道是供供电、通讯等集中的公用管道的公共隧道。一旦管道出现故障,维修人员将直接进入管道进行维修,无需再挖轨迹,浪费大量时间和资源。
1.1用户需求：
●在地下走廊内取得超过400个传感器位置数据
●遥感传感器数据采集
●远程控制指令下发
本地存储超过1600个监控摄像机视频
●监控视频远程调取
1.2需求分析：
现场环境特殊,施工困难
这个项目是为地下走廊的远程监测,由于监测地点地下,环境特别的施工困难,没有现场有线网.并在施工现场设置光纤施工困难,成本较高。但现场有操作基地站信号.因此,采用4G/5G无线工业路由器通信方法大大解决了工程建设的困难。
没有警卫,设备需要稳定
由于安装地点是地下环境,为了确保系统的稳定可靠运行,在网络设计中必须选择工业级无线路由器设备。设备硬件采用全面保护设计、抗EMC干扰、高稳定性、容易维护,符合无值守卫环境的使用。
数据需具有安全性
地下通道监控系统的数据安全十分重要,在互联网数据传输中存在安全风险。 系统网络设计建议使用VPN加密隧道传输,可以保证数据安全,实现数据双向传输。
视频监控，保证安全
为了确保监测站的关键地点和人员进出地点的安全,设置监测站,并实施预防控制系统,结合人身和技术保护,使安全事故控制保持到最低限度。
二、系统概述
本 方案 的 总体 设计 是 基于 网络 信息 技术,基于工业控制和物体互联网技术融合,建立一套高技术智能远程监控系统。远程在线监控系统是一种综合管理系统,利用计算机、数据通信网络、智能控制设备等来完成走廊的远程监控和控制。通过整合互联网、大数据、地理信息、智能分析和其他先进技术,建立智能监控和可视化数据平台,最后实现综合监控 、 智能操作 、 辅助决策和可视化操作管理.

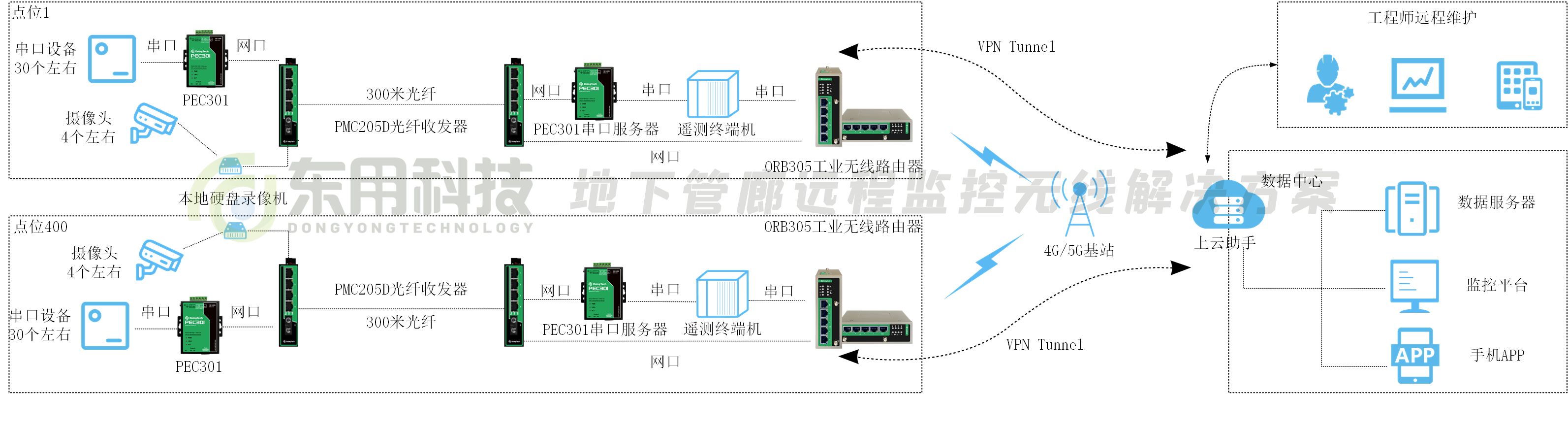

方案拓扑：
通过结合IoT通信技术,我们已启动一个私人部署VPN群网络计划,该方案的主要特点是系统部署简单、灵活,客户现场采集设备能够快速建立与数据中心的加密数据通信。数据中心服务器只需要安装云助理软件,可以实现无线路由器和数据中心服务器创建VPN加密隧道,通过VPN加密隧道数据中心服务器可以实时收集现场终端数据,远程查看现场监控视频,从而实现现场设备的远程在线监控。
该解决方案可以从左到右分成三个层:数据采集层、网络传输层和数据中心层。
数据采集层：
四台海康威摄像机,该摄像机可以由本地硬盘记录器 POE 提供电源,并存储监控视频。30台串行设备(温度和湿度传感器、空调照明控制器、红外盗窃警报)作为数据采集端口需要转换为数据传输的Ethernet端口,结合数据稳定传输和成本效益,为每个16台串行设备连接到一个PEC 301串行服务器,每个地下室都有两个串行服务器。
本地硬盘记录器通过以太网端口连接到串行服务器,并使用300米单模式光纤连接到锥形光纤接收器。
两个端口串行服务器设置连接TCP客户端到TCP服务器,并将Ethernet数据转换为远程端口串行连接,远程端口收集传感器数据。
网络传输层：
连接路由器带本身的遥感端口的串行端口,设备支持: Modbus RTU,多种通信协议,如Modbus TCP、Modbus网络桥和TCP/UDP,它可以满足大多数工业设备的通信要求.ORB305无线工业路由器为数据传输提供稳定的连接,作为整个远程监控系统连接的枢纽,利用数据中心服务器的云辅助软件建立VPN加密隧道,由前端设备收集的信息被发送到数据中心的服务器。
数据中心层(公共网络IP):
数据中心主要由三个部分组成:数据业务监控平台(用户配置),云助理服务器软件和视频监控软件。
通过本地部署的云助理软件和无线路由器设备,在数据中心建立的VPN加密隧道,实现数据业务监控平台,可以收集实时数据,如现场终端设备的运行参数和视频图像。数据存储 、 显示和计算分析.实时监测现场收集的数据。通过服务器安装的海康视频监控软件可以及时查看现场监控屏幕,当现场出现异常时,视频可以及时重新录制。这确保设备在现场安全稳定运行。
系统实现的主要功能
数据监控功能：
对历史和实时数据进行多维深度分析,取得常规数据。
●实时监测走廊定位环境
收集的资料被提出并分析。
●远端设备状态监控
视频监控功能：
●实时监控屏幕显示,多屏幕智能开关轮转;
●各种早期警告模式,实时、固定时间、警报触发、随时关闭等视频模式;
照片捕获打印 、 智能快速视频再播放查询等.
●故障的网络缓存功能,有效保护视频数据;
数据中心通过服务器部署的云辅助软件和ORB305工业无线路由器建立的VPN加密隧道,形成虚拟区域网络,可以实现现场温度监测、控制命令输出、监控视频通话等,及时有效地把握现场情况。

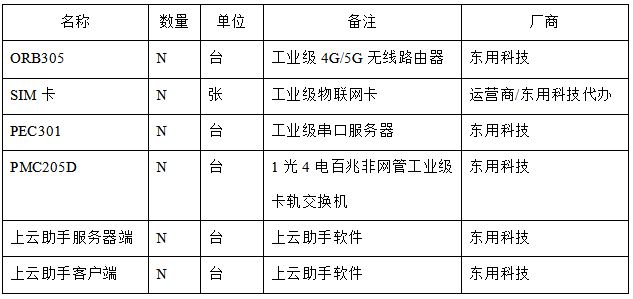

需要的程序配置列表
