嵌入式通信协议传输原理
最后更新：2022-06-28 15:05:04 手机定位技术交流文章
UART、SPI和I2C等串行通信在嵌入式开发中非常常见,这些通信的基本通信原则并不困难,但许多初学者不会学习。
今天,共有一些基本的数据传输原则的共同通信。
1UART串口
UART：Universal Asynchronous Receiver/Transmitter，通用异步接收器发射器.UART序列是最常见的序列通信类型,下面是连接顶层计算机的串口,还有RS232应用程序动画。

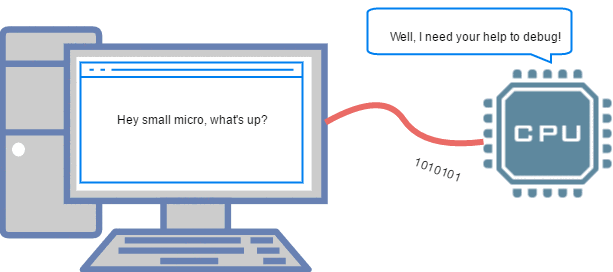

通过UART在PC上修复MCU
RS-232通过平板电路交换芯片与MCU通信
SPI串行通信
SPI:串行外接。SPI是一种通用的串行同步通信协议,其应用也广泛。
SPI数据传输的时间序列如下:

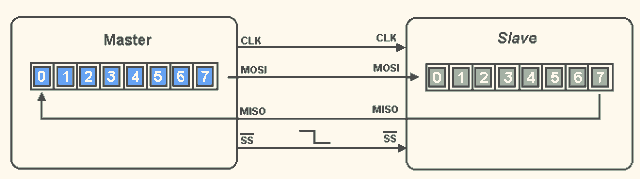

SPI数据传输(1)

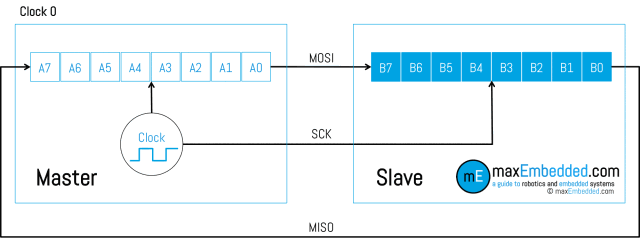

SPI数据传输(2)

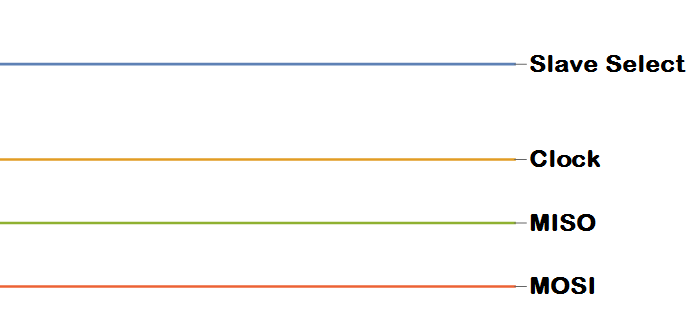

▲ SPI时序信号
I²C通信
I2C: 内部集成电路(I2C总线)。I2C主要以地址区分机器,其通信原理相对简单。

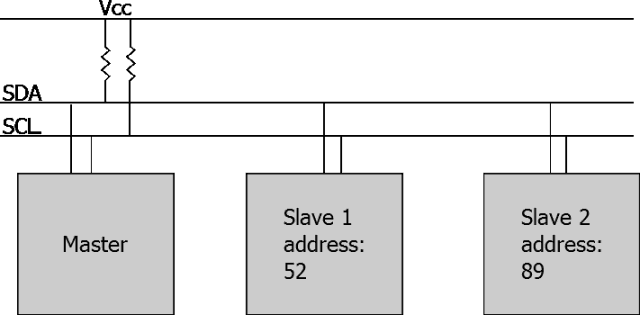

▲I2C巴士及地址
4 红外遥控
红外遥控在现实生活中比较普遍,大多数家庭遥控是红外遥控。 红外遥控通过控制脉冲宽度(提高电位的时段)来实现通信,但它通过红外无线信号建立通信链(如果被红外线封锁,它不能,但它可以反射)。
红外遥控在现实生活中比较普遍,大多数家庭遥控是红外遥控。 红外遥控通过控制脉冲宽度(提高电位的时段)来实现通信,但它通过红外无线信号建立通信链(如果被红外线封锁,它不能,但它可以反射)。

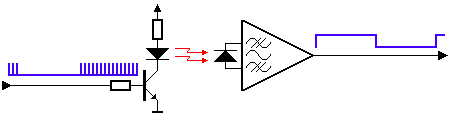

红外控制信号也是串行通信信号

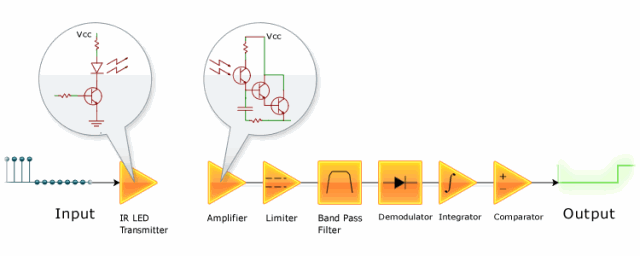

红外信号和放大塑料电路接收
用红外接收器光管控制继电器的输送和输送电路
串并转换电路
转换是将序列数据转换成平行数据的过程,控制序列数据的一次性传输,并把8位元转换成平行数据。

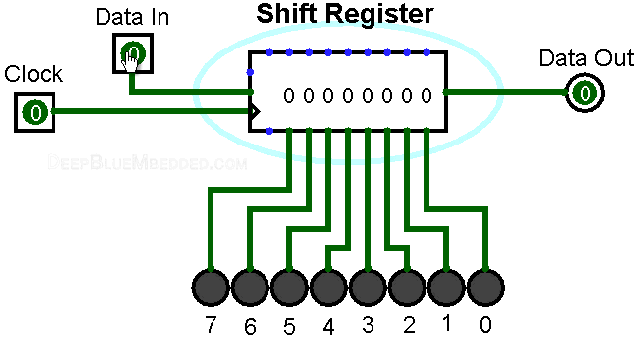

▲输入/输出转移登记册
一个由八个D字节组成的变换字节
▲ 串行传输示意图
6 其他
以下是串行传输(波形)的一些其他原则:
以下是串行传输(波形)的一些其他原则:

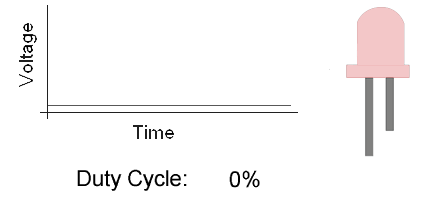

PWM控制LED亮度
PWM控制LED亮度
▲ 调幅与调频信号

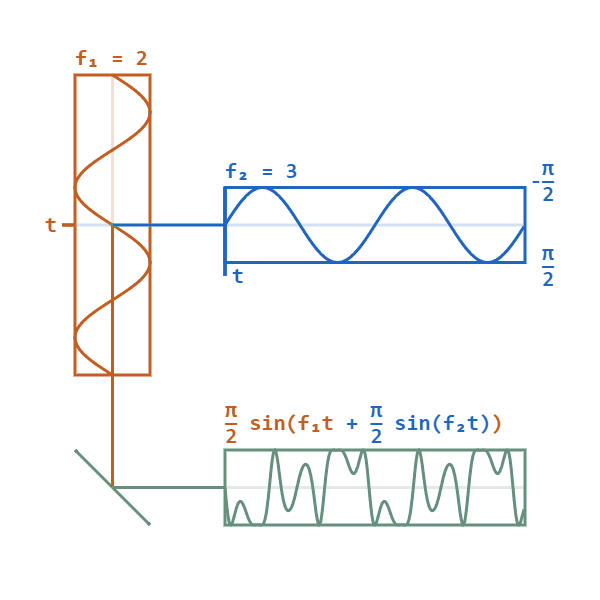

▲ 相位调制信号

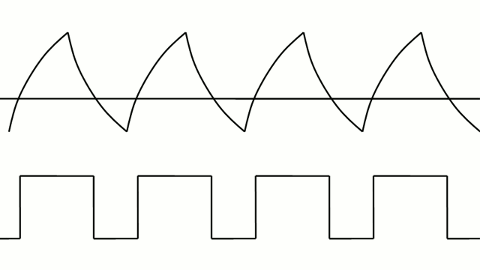

沿着摇摆的波形的方波侧面
