【Bluetooth蓝牙开发】六、BLE协议之物理层浅析

6.1 前言

上面给出了蓝牙协议框架的概述,包括BR/EDR((Basic Rate / Enhanced Data Rate))、AMP(Alternate MAC/PHYs)、LE(Low Energy)下面是三个技巧BLE部分被孤立并单独研究.

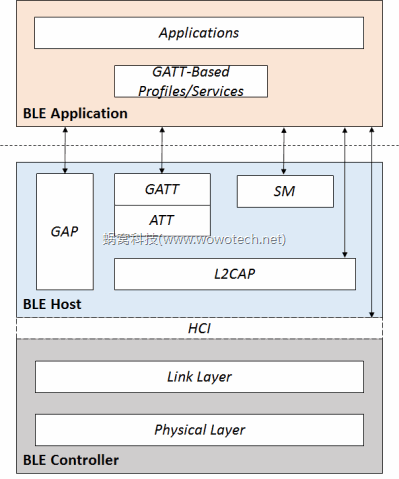

BLE的协议可分为Bluetooth Application和Bluetooth Core两大部分，而Bluetooth Core又包含BLE Controller和BLE Host两部分。

我们从物理层开始

6.2 Physical Channel

在任何通信系统中,首先确定的是通信媒介(物理渠道,Physical Channel在BLE协议中,“通信媒体”的定义由Physical Layer负责。

Physical Layer这就是BLE的通信媒体的描述:

• BLE如果它属于无线通信,其通信介质是一定频率范围内的带宽资源（Frequency Band）

• BLE市场定位是个人和民间的,所以使用免费的ISM频率(频率范围为2.400-2.4835 GHz)

• 为了同时支持多个设备,整个带被分成40个带,每个带宽为2 MHz。RF Channel。

在上述定义之后,BLE的物理通道被创建,即分别有40个RF通道,其频率点为'f=2402+k*2 MHz,k=0,..,39'和带宽为2 MHz。

6.3物理通道

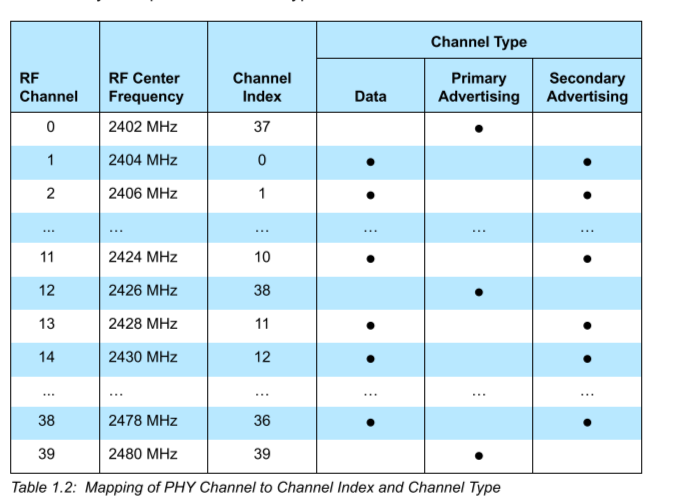

40个Physical Channel物理频道分为三个广播频道advertising channel，和37个Data Channel数据通道。

对于少量数据,不经常传输,时间延迟敏感的场景,使用广播频道通信。

例如,一个传感器节点(如温度传感器)需要在一定时间(如1s)向处理中心发送传感器数据(如温度)。

为了应对这一场景,BLE的Link Layer采用了一种比较懒惰的办法——广播通信:

对于大数据量 、 高频传输和更敏感的延迟场景, 使用数据通道.

BLE在这一场景中为双方通信创建一个单独的数据通道,这是连接的过程。

同时,为了提高通道容量和抗干扰能力,连接将不使用固定Physical Channel是多通道(例如37)间的随机,但正常开关BLE的希望技术。

物理层的理解停在那里,然后再进一步分析到下面,这并不有意义。Link Layer
