加速度传感器3轴IEPE振动网络采集模块IBF288
最后更新：2022-07-01 11:03:47 手机定位技术交流文章
IBF288产品是一种实物网络和工业以太网获取模块,传感器数据被收集并传输到网络上。IEPE是集成电路小电路的缩写。集成电路型电压传感器。这种带内部电子装置的电压传感器已成为工业应用的标准.半导体电路将电压传感器的高电阻信号转换为易于传输的低电阻信号。借助IEPE，只要一个任何长度的标准电缆就可以实现供电和信号传输,测量误差不是由于电缆移动引起的.产品特点：
●八路IEPE振动传感器输入RJ45端口输出
●内部4mA电流源以供IEPE振动传感器
●通过UDP协议自动收集和报告数据
●模块IP等参数可以通过命令设置
●直流电源:24VDC
●高可靠性,易于收集和易于使用

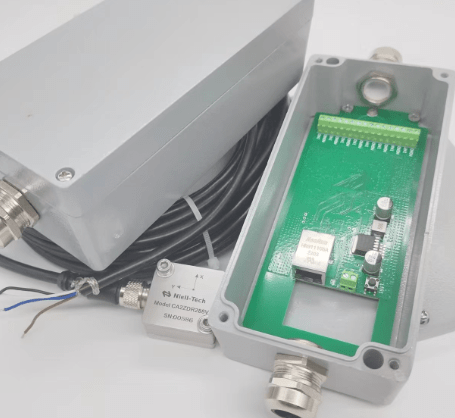

●金属防水箱安装,防水防潮
在港口及桥梁条件下可操作
●外形尺寸:175 x 80 x 56mm 典型应用:
● 桥梁振动监测
摩天大楼振动测量
●跟踪交通振动检测
●测量举动机的三轴振动
● 龙门吊监测
● 港口起重机械
● 电机振动
● 麦克风音频测量
●风力设备振动监测系统
IBF288一般参数:
(典型的@+25°C,Vs是24VDC)
仿真输入:AD精度:16位
输入范围:0-±10VDC
常流源:4mA(±1mA)
温度漂移:±10ppm/°C(±30ppm/°C,最大)
输入电阻:100KΩ以上
采样速度:20KSPS
通讯:UDP通讯协议
接口:RJ-45网络接口。
工作电源:24VDC(±10%)电源,内部抗侵入及过压保护电路
功率消耗:3W以下
工作温度:-45~+80°C
工作湿度:10~95%(无凝结)
储存温度:-45~+80°C
储存湿度:10~95%(无凝结)
外形尺寸:175 mm x 80 mm x 56 mm
IBF288系列产品包括功率调制、仿真同步获取、恒定电流输出和RJ-45网络接口通信。 通信方法是UDP协议,用户可以设置模块IP地址、子网掩护等。
IBF288系列产品是一个基于单片机的智能监控系统,用户配置的模块IP地址、子网掩护和其他配置信息存储在非丢失存储器EEPROM中。
IBF288系列产品根据工业标准设计和制造,具有强大的抗干扰能力,高可靠性。 工作温度范围-45°C到+85°C。
功能简介：

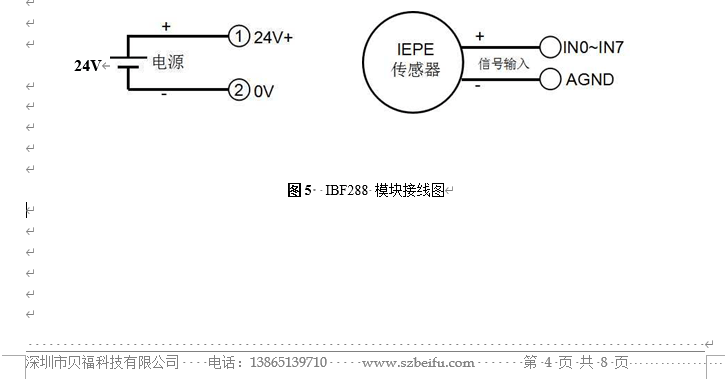

IBF288远程I/O模块,可以用于同步八路IEPE模拟信号的测量。同时,每个电路都有4mA的恒定电流源,可以为传感器提供方便的测量。
1、 模拟信号输入
16位AD采集,8way模拟信号0-±10V输入。同步采集速度20KSPS。
2、 通讯协议
通信接口:RJ-45网络接口,两个指示灯位于端口位置,Link灯(绿色灯)在接线后点亮,Data灯(黄色灯)在有数据时无限闪烁。
通信协议: 使用UDP协议, 数据自动报告.
通信响应时间:不到10mS。
3、 抗干扰
在模块内部有一个过渡性抑制电极,可以有效地抑制各种波脉冲并保护模块。
