4-20mA转RS485/232远程IO采集模块IBF20

●RS-485远程接入/输出,数据采集

智能建筑控制、安全工程等应用系统.

RS-232/485工业自动化控制系统

●工业现场信号隔离和长距离传输

● 设备运行监测

●传感器信号的测量

●获取和记录工业现场数据

医疗及工业控制产品开发

●4-20mA或0-5V信号采集

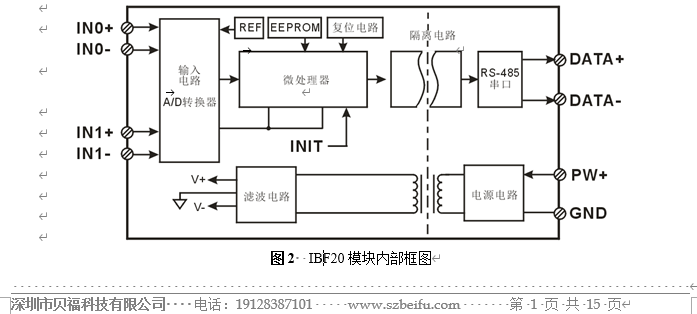

IBF20系列产品是一个基于单片芯片的智能监控和控制系统。所有用户定义的校正值、地址、比特率、数据格式、校正和状态配置信息都存储在非破坏性存储器EEPROM中。

IBF20系列产品根据工业标准设计和制造,信号输入/输出隔离,能承受300VDC隔离电压,强的抗干扰能力,高可靠性。

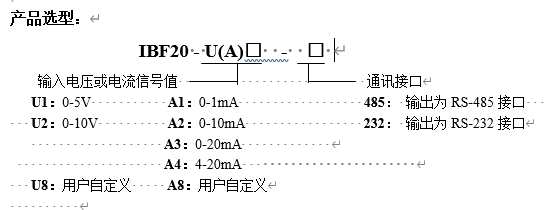

型号:IBF20-A4-485用于RS-485接口的双向4-20mA信号输入输出

型号:IBF20-U1-232用于RS-232接口的双向0-5V信号输入输出

型号:IBF20-U2-485用于RS-485接口的双向0-10V信号输入输出。

IBF20信号隔离采集模块可以用于测量双向电压或电流信号。

1、 模拟信号输入

16位元采集精度,双向模拟信号输入。 在产品出厂前,所有信号输入范围均已完全校正。 在使用时,用户也可以轻松自编程校正。

2、 通讯协议

通信接口: 1-way标准RS-485通信接口或1-way标准RS-232通信接口,在订购时指定。

通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。 模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。

数据格式: 10.1 start, 8 data, 1 stop.

通信地址(0–255)和带宽(2400, 4800, 9600, 19200, 38400, 57600, 115200bps)可以设置;通信网络最长的距离可以通过双线屏蔽电缆连接,可以达到1200米。

高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。

3、 抗干扰

内部模块具有过渡式抑制电极,可以有效地抑制各种波脉冲,保护模块,内部数字滤波器,也可以很好地抑制电网的频率干扰。

(典型的@+25°C,Vs是24VDC)

输入类型:电流输入/电压输入

精 度： 0.1%

温度漂移:±50ppm/°C(±100ppm/°C,最大)

输入电阻:100Ω(4-20mA/0-20mA/0-10mA电流输入)

2KΩ(0-1mA电流输入)

超过200K(5V/10V电压输入)

大于1MΩ(2.电压输入低于5V)

带宽:-3dB10Hz

AD转换速度:10SPS(out of factory default value, the user can command to change the conversion speed).

AD转换率2可以通过40204注册表设置。5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160SPS，320 SPS，500 SPS，1000 SPS。(频道转换率=AD转换率/打开的频道数目)

注:在修改转换率后,请重新校准模块,否则测量数据会偏差。 您可以在订货时指定转换率,在产品出厂时,我们将根据您的要求重新计算转换率。

CMR:120dB(1kΩ源不平衡@50/60Hz)

NMR:60dB(1kΩ源不平衡@50/60Hz)

输入端保护:过压保护,过流保护

通信:协议RS-485或RS-232标准字符协议和MODBUSRTU通信协议

带宽(2400、4800、9600、19200、38400、57600、115200bps)是可选的

可选择软件的地址(0至255)

通信响应时间:最大100ms

工作电源:+8~32VDC宽电源范围,内部抗侵入及过压保护电路

功率消耗:1W以下

工作温度:-45~+80°C

工作湿度:10~90%(无凝结)

储存温度:-45~+80°C

储存湿度:10~95%(无凝结)

隔离电阻:输入/输出间:3KVDC,1分钟,漏电流1mA

RS-232/RS-485输出和功率共配置。

耐冲击电压:3KVAC,1.2/50us(峰值)

外形尺寸:79 mm x 25 mm x 70 mm
