12位AD转换器模拟信号4-20mA转RS485采集器，Modbus数据采集模块

功能简介：

IBF121信号隔离采集模块可以用于测量电压或电流信号。

1、 模拟信号输入

在产品出厂前,所有信号输入范围均已完全校正。 使用时,用户也可以轻松自编程校正。 请参阅产品选择,具体电流或电压输入量。

2、 通讯协议

通信接口: 1-way标准RS-485通信接口。

通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。 模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。

数据格式: 10.1 start, 8 data, 1 stop.

通信地址(0–255)和带宽(2400, 4800, 9600, 19200, 38400, 57600, 115200bps)可以设置;通信网络最长的距离可以通过双线屏蔽电缆连接,可以达到1200米。

高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。

3、 抗干扰

内部模块具有过渡式抑制电极,可以有效地抑制各种波脉冲,保护模块,内部数字滤波器,也可以很好地抑制电网的频率干扰。

IBF121产品实现了传感器与主机之间的信号采集,用来检测模拟信号。IBF121系列产品可用于RS-485总线工业自动化控制系统,4-20mA/0-5V信号测量 、 监测和工业现场信号隔离及长距离传输等.

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。最多可连接255个IBF121系列模块到每个系列端口。采用ASCII通信协议或MODBUSRTU通信协议,批量率可以按代码设置,控制模块可以与其他制造商一起安装在同一RS-485总线上,便于计算机编程。IBF121系列产品是基于单片机的智能监控和控制系统,所有用户设置的校正值,地址，波特率，数据格式，配置信息如校正和状态存储在非破坏性存储EEPROM中。

IBF121系列产品根据工业标准设计和制造,信号输入/输出隔离,能承受100VDC隔离电压,强的抗干扰能力,高可靠性。 工作温度范围-45°C至+85°C。

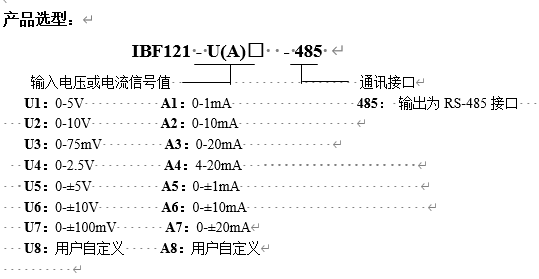

例1:IBM121-A4-485显示RS-485接口的4-20mA信号输入和输出

型号:IBF121-U1-485用于RS-485接口的0-5V信号输入和输出

型号:IBF121-U2-485指示0-10V信号输入,输出RS-485接口

BF121一般参数:

(典型的@+25°C,Vs是24VDC)

输入类型:电流输入/电压输入

精 度： 0.1%

温度漂移:±50ppm/°C(±100ppm/°C,最大)

输入电阻:150Ω(4-20mA/0-20mA/0-±20mA电流输入)

300Ω(0-10mA/0-±10mA电流输入)

1.5KΩ(0-1mA/0-±1mA电流输入)

超过200K(5V/10V电压输入)

大于1MΩ(2.电压输入低于5V)

带宽:-3dB10Hz

转换率:10Sps(out of factory default value, the user can issue an order to change the conversion rate).

可以通过发送命令来设置AD转换率为2。 5 SPS, 5 SPS, 10 SPS, 20 SPS。

注:在修改转换率后,请重新校准模块,否则测量数据会偏差。 您可以在订货时指定转换率,在产品出厂时,我们将根据您的要求重新计算转换率。

CMR:120dB(1kΩ源不平衡@50/60Hz)

NMR:60dB(1kΩ源不平衡@50/60Hz)

输入端保护:过压保护,过流保护

通信:协议RS-485标准字符协议和MOBUSRTU通信协议

带宽(2400、4800、9600、19200、38400、57600、115200bps)是可选的

可选择软件的地址(0至255)

通信响应时间:最大100ms

工作电源:+8~32VDC宽电源范围,内部抗侵入及过压保护电路

功率消耗:1W以下

工作温度:-45~+80°C

工作湿度:10~90%(无凝结)

储存温度:-45~+80°C

储存湿度:10~95%(无凝结)

隔离电阻:输入/输出间:1KVDC,1分钟,泄漏电流1mA

RS-485输出和功率是共置的。

耐冲击电压:1KVAC,1.2/50us(峰值)

尺寸:79mm x 69.5mm x 25mm
