KT148A语音芯片ic的软件参考代码C语言,一线串口

目录

3.1 通讯格式

3.2 通讯指令

4.2通信例子F3--组合播放

4.通信说明 F0 说明 [ 超低功耗 ]

4.4通讯详情说明

一线通讯协议

目前,芯片支持第一线串行通信协议,并使用高级别平行时间的宽度来确定0或1。

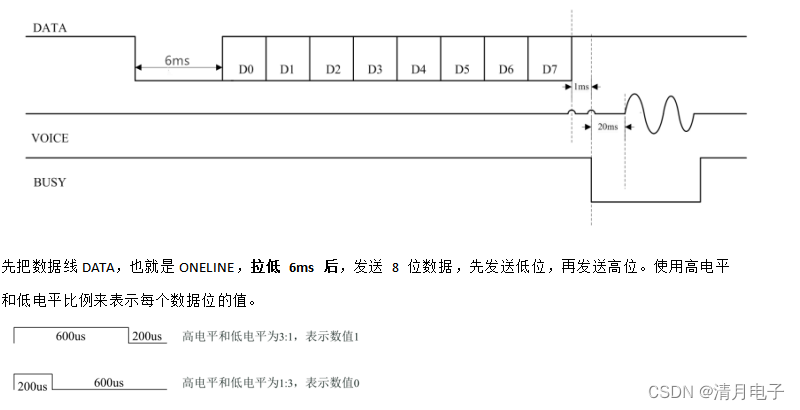

3.1 通讯格式

注:前需高压,后需低压。

建议使用200us:600us。 范围:狭脉冲 = [150us--400us] 宽脉冲 [500us--100us]

注意使用 3:1 和 1:3 的电平比,以确保通信稳定性。

注意初始的6ms低电压水平,在初始调试时,尽量用无线电或逻辑分析器检查,误差可接受率为10%左右

1, 0x00H到0xDFH是语音地址代码或定义函数代码。

2, 0xFE是一个声音停止代码,它发送命令停止播放声音。

代码间隔必须超过20ms

3.2 通讯指令

1. 1. 通讯 例F2--当前播放

void oneline_test_CMD_F2(void){

oneline_send_one_data(0x01) ;

udelay(20) ;/*延迟25ms*/

oneline_send_one_data(0xF2) ;

udelay(20) ;/*延迟25ms*/

结果是第一个声音,它在循环中不停止播放。 如果你需要停止,你可以发送FE命令

4 . 2 通讯 例F3--组合播放

void oneline_test_CMD_F3(void){

oneline_send_one_data(0xF3) ;

udelay(20) ;/*延迟25ms*/

oneline_send_one_data(0x01) ;

udelay(20) ;/*延迟25ms*/

oneline_send_one_data(0x02) ;

udelay(20) ;/*延迟25ms*/

oneline_send_one_data(0x03) ;

udelay(20) ;/*延迟25ms*/

按序列播放歌曲的第一、第二、第三部分。 如果你需要停下来,你可以发送FE命令

同时,在复合播放过程中,接收新的复合播放数据,从而停止当前的复合播放并切换播放新的命令

4 . 3 通讯 说明F0描述超低功率消耗

1,特别用于芯片进入超低功耗,因为芯片在播放后自动进入备用状态,功耗保持在25uA。

如果芯片的电耗较低,则必须发送F0命令,可以在任何状态下执行

当芯片收到F0命令后,它进入关闭状态,功率消耗保持在1.About 7uA

如果芯片需要再次接收指令,需要将其数据信号降到40ms,然后才能被唤醒并再发送数据

4 . 4 通讯 细节注意事项

一旦MCU启动,第一件事是将通信IO(即单线脚)设置为高级输出

2,尽可能与KT148A芯片通信,一组1K电阻调节不同电位

芯片PB9的两英尺,在播放时,电压可能为3V左右。 一旦处于闲置状态,这个IO就会变成2V左右

因为芯片内部有一个机制可以自由进入低功率服务员。
