Ø 呼叫代接

Ø 盲转

Ø 呼叫路由

Ø 三方通话

Ø 呼叫等待

Ø 黑名单

Ø 来电显示

Ø 回拨功能

Ø停电(DND)

Ø电话录音(CDR)

Ø 等待音乐

Ø 电话会议

Ø 振铃组

Ø 广播/对讲

Ø速度拨号(短途拨号)

Ø 通话录音

Ø 语音信箱

Ø 视频通话

Ø 语音信箱到邮件

Ø 叫醒服务

Ø 反极信号

Ø外部传输(DISA)

Ø 通话监听

Ø 呼叫坐席

Ø繁忙线指示(BLF)

Ø 分机彩铃

Ø 断电逃生

Ø 分机随行

ØLDAP

Ø 一键录音

Ø无纸传真(传真至邮件,传真至文件)

Ø电话自动配置(百亿链接,方形,汉龙,百亿视图,趋势,Cisco,松下,宝利通,Snom)

3、技术指标

Ø 用户容量

Ø IP用户、中继

Ø支持100个SIP分站和SIP继电器

Ø 同时通话数

Ø 20路

Ø 内存、闪存

Ø512M内存,4G闪光

Ø TF卡

Ø内部TF卡,最大64GB支持

Ø 接口

Ø模拟分开器FXS端口

ØUC4:最大4个支持

ØUC8:最大8支架

ØUC100:最大8支

Ø(FXS和FXO的免费组合,上面是FXS卡插件的总数)

Ø模拟继电器FXO端口

ØUC4:最大4个支持

ØUC8:最大8支架

ØUC100:最大8支

Ø(FXS和FXO的免费组合,上面是FXO卡插件的总数)

Ø 网络接口

Ø1台WAN端口(10/100Mbps)

Ø1台LAN端口(10/100Mbps)

Ø 外设端口

Ø USB接口

Ø 语音、视频能力

Ø 协议

Ø SIP_v1（RFC254C）、v2（RFC3261）、SDP（RFC2327）

Ø 语音编码

Ø G.711 (a-law、u-law)，G.722,G.723, G.726, G.729，GSM，iLBC

Ø 视频编码

Ø H264、H263、H263p、H261、MPEG4

Ø 传真编码

ØT.30传输,T.38消息,消息信号声检测

Ø DTMF处理

ØRFC2833,SIP INFO,内带

Ø 传输协议

Ø UDP, TCP, TLS, SRTP，STUN，DDNS

Ø 网络服务质量

Ø 支持QoS

Ø 安全性

Ø 网络

Ø网络防火墙,ARP防火墙,MAC地址滤波器,IP地址滤波器,白名单,黑名单

Ø SIP协议

ØSIP应用层防火墙,白名单,黑名单,SIP安全传输层协议(TLS)

Ø 语音媒体

ØRTP安全实时传输协议(SRTP加密)

Ø 管理网页

ØHTTS网页加密登陆

Ø 其他功能

Ø 反极信号

Ø支持FXS用户基于反极拾取器的反极和FXO调用

Ø IVR语音导航

Ø支持最大8层IVR的语音导航

Ø 电话会议

Ø最多20名参加者可参加会议(双重工作)

Ø 电话录音

Ø支持会议、会议、队列等记录32GTF卡可以存储约30万分钟的记录时间,64GB约60万分钟

Ø 多国语言

Ø预先配置的英语和中文语音,可上传的自定义语音

Ø 环境

Ø 电源

ØUC4:全球通用电压(AC100~240V,50/60Hz)DC12V,2A

ØUC8:全球通用电压(AC100~240V,50/60Hz)DC12V,2A

ØUC100:全球通用电压(AC100~240V,50/60Hz)

Ø 环境

Ø操作温度:0°C至50°C

Ø储存:-20°C至65°C

Ø湿度:10%至90%(不凝固)

Ø 安装

ØUC4:壁挂和桌面

ØUC8:壁挂和桌面

ØUC100:架式

4、设备外观

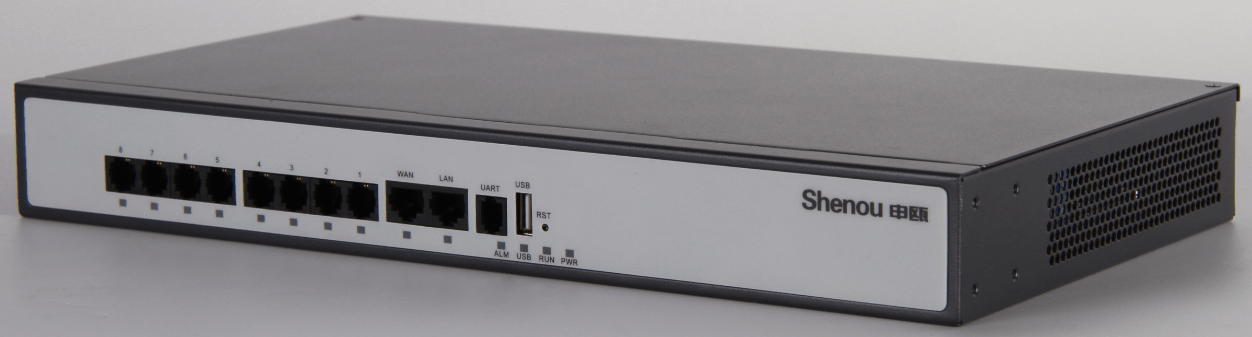

SOC100-UC IPPBX前置图像

SOC100-UC 100 指标:

标识

指示灯

功能描述

PWR

电源指示灯

电源上电源,显示灯总是亮

RUN

系统运行灯

系统正常运行灯会缓慢闪烁2秒

USB

USB设备灯

USB读写设备指示灯闪光

ALM

告警指示灯

系统运行时的错误灯总是亮着,在升级时闪烁

LAN

LAN指示灯

网络连接指示灯,数据指示灯闪烁

WAN

WAN指示灯

1、2、3、4、

5、6、7、8

线路状态灯

FXS用户指示器或FXO电路继电器指示器,工作时总是明亮

SOC100-UC 100接口:

标识

功能描述

1、2、3、4、

5、6、7、8

FXS用户或FXO环继电器接口连接电话线

WAN

宽带端口(10/100Mbps),上游网络,连接运营商平台或终端设备

LAN

LAN端口(10/100Mbps),下游网络,连接IP端口,IAD等。

UART

设备调试串口

USB

连接USB设备的USB端口

RST

重新定位开关.在当前状态下将设备重新设置为工厂配置10秒

-100-240V

电接头,连接220V商业电源

SOC100-UC100外观尺寸

尺寸

1U标准高度:345mm(长度)×196mm(宽度)×44mm(高度)

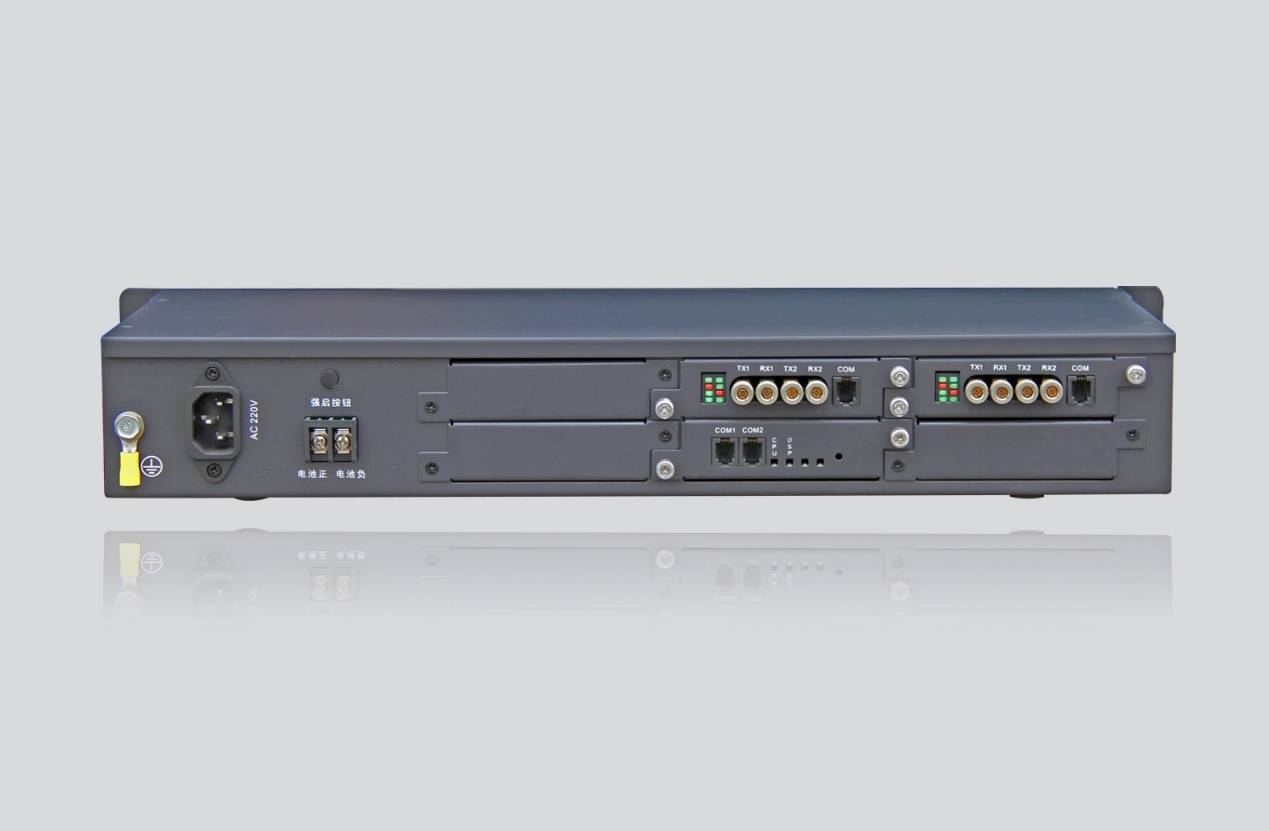

GW简介

设备型号

SOT600SIP-GW

物理尺寸(mm)

484(宽)×230.5(深)×67(高)

供电方式

内置电源支持交流/DC双电源

AC：190V～260V

DC:24V(波长≤5%)

整机功耗

<30W

工作环境

工作温度:-5°C至50°C;工作相对湿度:10%至90%非凝固(室内温度)

储存环境

储存温度:-20°C至70°C;储存相对湿度:5%至95%非凝固(室温)

备型号

SOT600SIP-GW

盘卡插槽

盘卡名称

功能描述

线路接口

业务接口

主控槽位x1个

MCU板卡

主控板卡

—

—

VOIP槽位x1个

VOIP板卡

VOIP中继板

网络接口(RJ45)x1

—

E1槽位x4个

E1板卡

数字中继板

E1接口x2个

—
