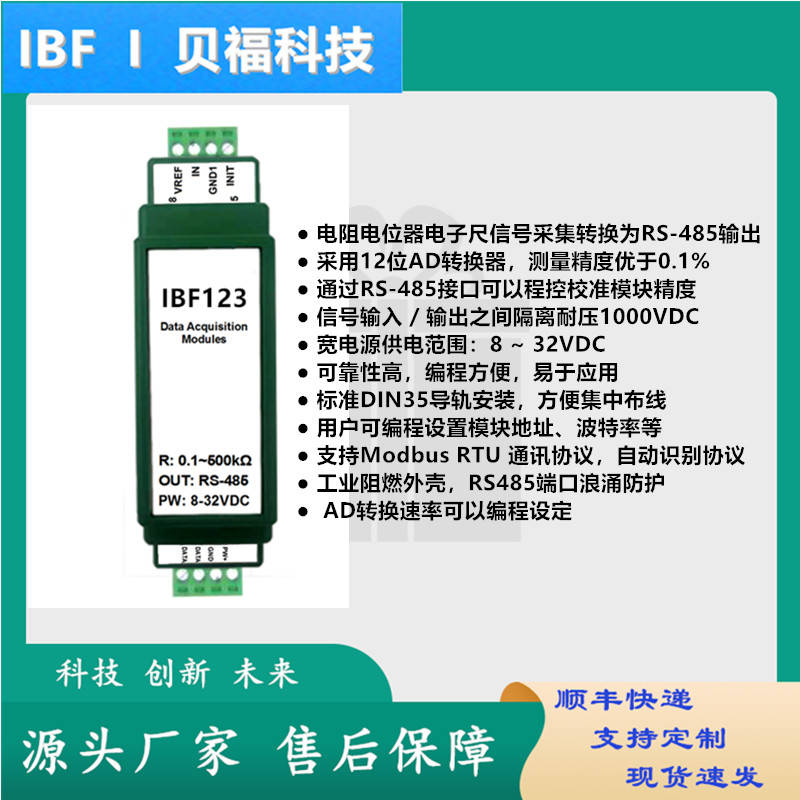

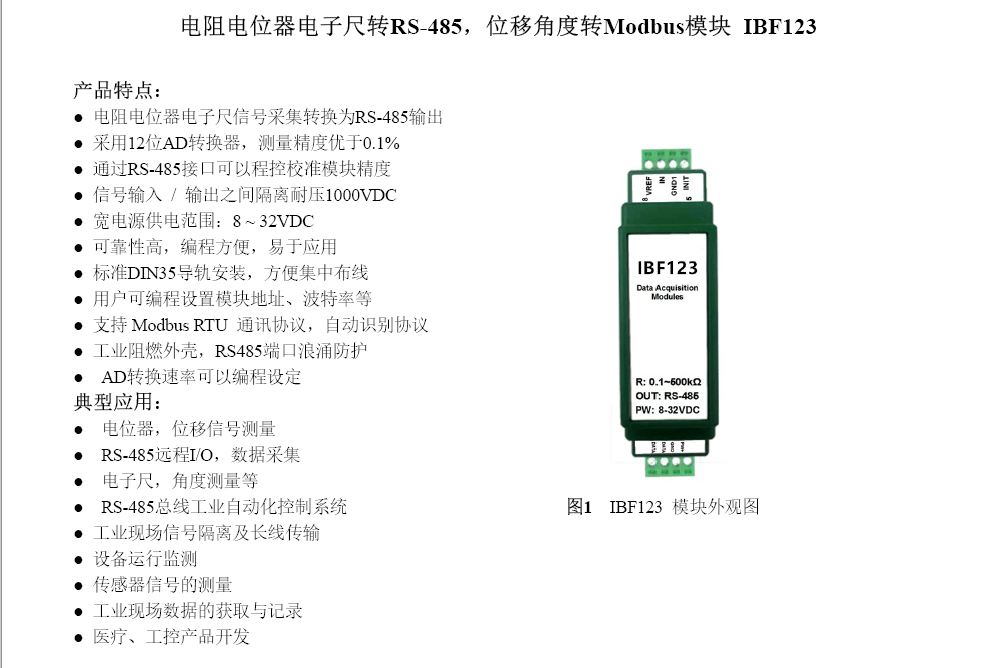

电阻变换器、0-1KΩ转RS-485位移角度转Modbus模块

最后更新：2022-07-05 20:55:51 手机定位技术交流文章

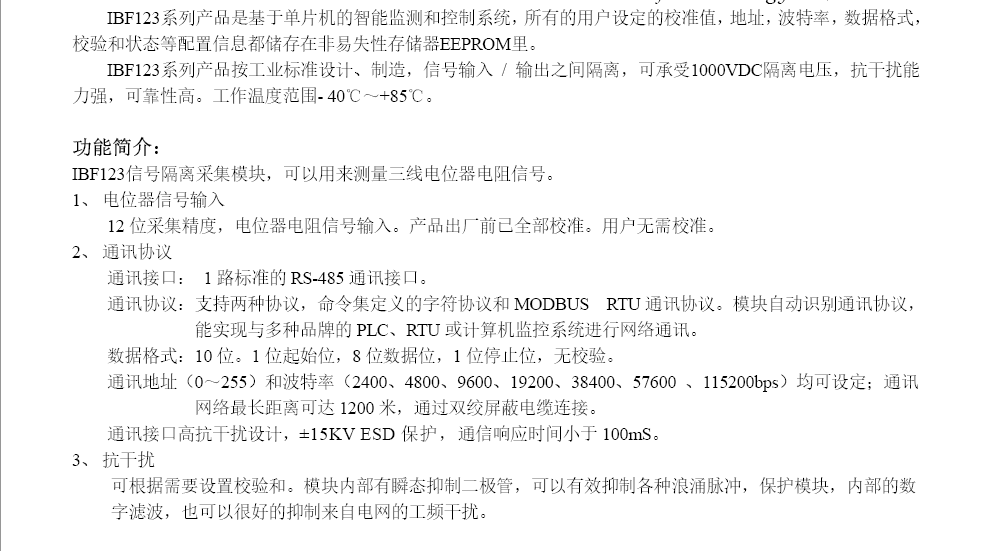

IBF123信号隔离采集模块可用于测量三线电容器的电阻信号。

1.电容器的信号输入

12位采集精度,电压抵抗信号输入。产品在退役前已完全校正,用户不需要校正。

2、通讯协议

通信接口: 1-way标准RS-485通信接口。

通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。

数据格式: 10.1 位元启动, 8 位元数据, 1 位元停止, 没有校正.

通信地址(0–255)和带宽(2400, 4800, 9600, 19200, 38400, 57600, 115200bps)可以设置;通信网络最长的距离可以通过双线屏蔽电缆连接,可以达到1200米。

高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。

3、抗干扰

内部模块具有过渡式抑制电极,可以有效地抑制各种波脉冲,保护模块,内部数字滤波器,也可以很好的抑制电网的频率干扰。
