开关量8入4出，高速以太网通讯Socket自由协议远程IO模块 YJ94
- 转换音量信号的输入和输出
- 通讯协议
- 抗干扰
最后更新：2022-07-06 01:02:59 手机定位技术交流文章
特点：
●8路开关输入,4路开关输出
● DI 状态 变化自动 发送 状态数据 ， 可以捕获脉冲
● DO 采用 PNP输出 ， 直接驱动中间继电器
● 同时支持Modbus TCP通信协议
●内部网页功能,可由网页检查和控制
●双网支持菊花链连接方便布线
●宽功率供应范围:8~32VDC
●高可靠性,易于编程,易于应用
●标准DIN35导轨安装,方便集中布线
●用户可以在网络上设置模块IP地址和其他参数
●网上登录可以设置一个安全密码
●低成本,小容量,模块化设计
●外形尺寸:120x70x43mm
典型应用：
●电动辊驱动卡的直接控制
●用远程控制取代PLC控制,降低成本
智能物流仓库自动排序系统
●Ethernet工业自动化控制系统
智能照明控制系统
●设备操作监测和控制
●传感器信号的测量
●工业摄像机状态监测和控制
●物体网络(IoT)交换信号采集
概述：
YL94产品是一个IoT和工业的Ethernet获取模块,它实现传感器和网络之间的透明数据交互。
YL94系列产品包括功率调节,调用音量采集 、 三极输出和RJ-45网络接口通信.通信模式使用MODBUS TCP协议。TCP是一个基于层的协议,它是使用广泛，可靠的连接协议。用户可以直接在网页上设置模块IP地址、子网掩护等。它可以用于监测和控制传感器设备的运行。

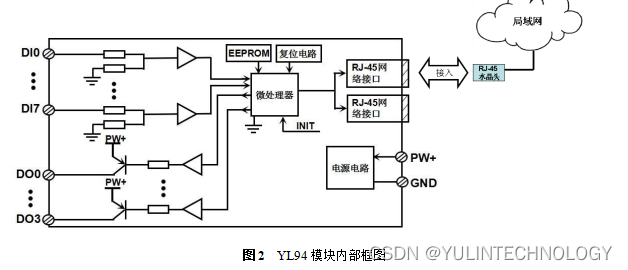

YL94系列是一个基于单片机的智能监控和控制系统。用户定义的模块IP地址、子网掩护和其他配置信息存储在非破坏性存储EEPROM中。
功能简介：
YL94 远程I/O模块可以用于测量八向变换音量信号,并具有四向变换音量输出。

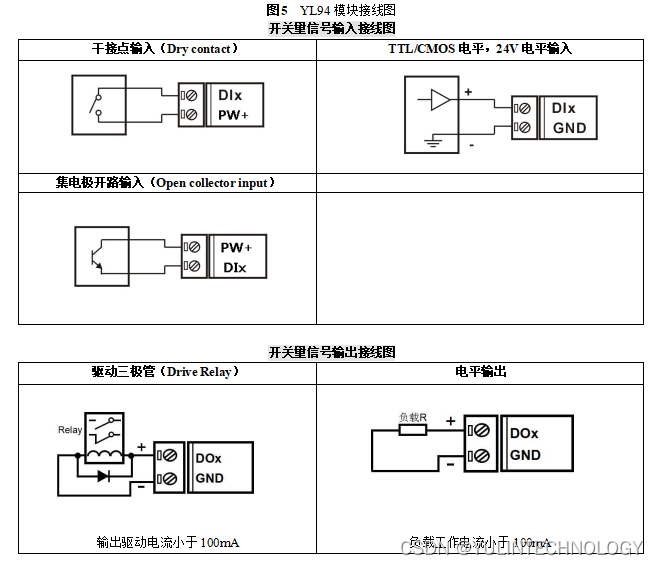

可与干湿接口连接,请参阅连接图; 4-way switching volume signal PNP output, output voltage equal to the power source voltage, output current up to 100mA, note that the output cannot be overloaded, otherwise it will burn the output channel.
通信接口:2个RJ-45网络接口,每个端口有两个指示灯,电线插头后,Link灯(绿色灯)不会闪烁,Data灯(黄色灯)会无限期闪烁。
通信协议: Socket Free或MODBUS TCP协议用于实现工业的Ethernet数据交换,控制模块也可以直接通过网页访问。
网络缓存:2K字节(所有接收和发送)
通信响应时间:5mS以下。
在模块内部有一个过渡性抑制电极,可以有效地抑制各种波脉冲并保护模块。
产品型号：
YL94通用参数：
(典型的@+25°C,Vs是24VDC)
输入类型:交换输入,8通道(DI0~DI7)。
低电平： 输入 < 1V
高压水平:输入3.5~30V
输入电阻:30KΩ
输出类型： 开关量输出，4通道（DO0~DO3）。PNP输出，输出电压等于电源电压，最大负载电流100mA，直接驱动中间继电器。
通讯:MODBUS TCP通信协议
网页: 支持网页访问模块, 支持网页设置模块参数.
接口:2个RJ-45网络接口,两个端口之间可以自由交换数据。
工作电源:+8~32VDC宽电源范围,内部抗侵入及过压保护电路
功率消耗:2W以下
工作温度:-10~+60°C
工作湿度:10~90%(无凝结)
储存温度:-45~+80°C
储存湿度:10~95%(无凝结)
隔离阻力:非隔离
外形尺寸:120mm x 70mm x 43mm

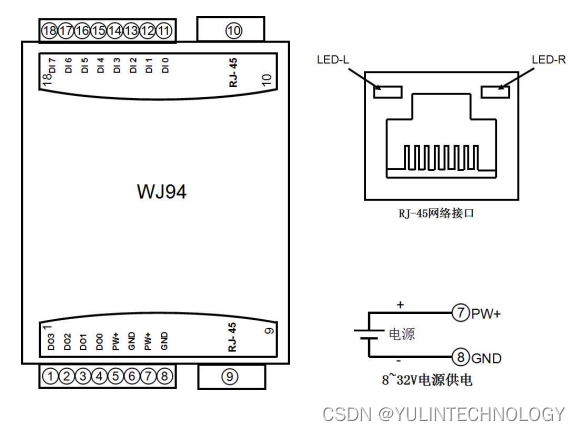

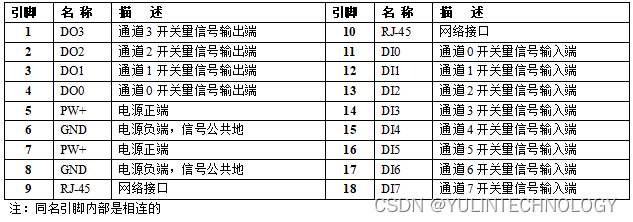

引脚定义与接线：

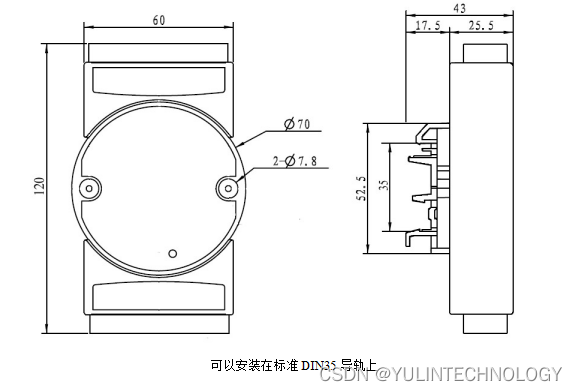

外形尺寸:(单位:mm)
