实验名称路由器配置和路由实现

二.环境(指定操作系统、网络平台、机器IP地址)

操作系统:Windows服务器
网络平台:湘南大学资讯建筑区网络
机器的IP地址：172.22.10.58

三. 实验目的

1. 了解路由器的工作原理;
2. 通过设置路由器实现网络路由功能;
3. 观察路由表,了解路由器在网络互联中的作用。

第四,实验内容和步骤

(包括主要程序过程和职能说明、工作说明(软件部分)的划分)
(包括网络拓扑图、配置列表(硬件))

1. 设置本地路由器配置环境.
   (1)通过 Konsole端口建立一个本地配置环境,通过标准RS232电缆将控制器主机的 Konsole端口连接到路由器。

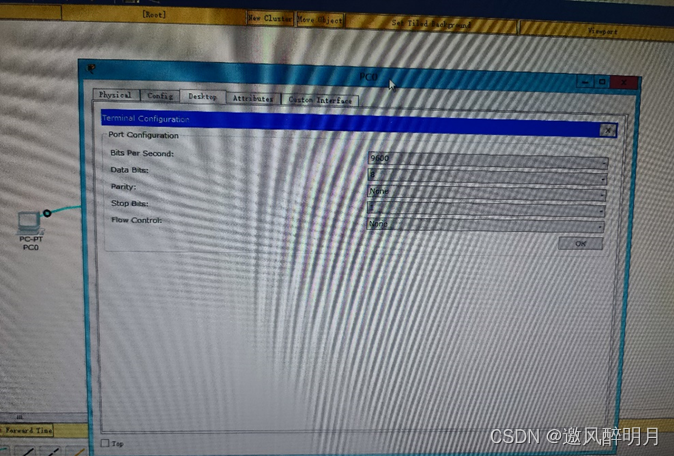

   (2)在控制台主机上运行终端仿真程序,例如Windows Hyperterm,创建新的连接,选择主机上的RS232序列端口用于实际连接,并设置终端通信参数。
   (三)在启动路由器后自检,自检后,用户单击回车,显示路由器操作提示;使用管理功能提供正确的用户名和密码进入路由器系统视图。
2. 输入命令, 配置路由器, 并查看路由器运行状态.
   (1)查看当前路由器的运行状态。
   (2)配置接口IP地址。
   (3)配置静态路由。
3. 在本地网络中实现路由.
   (1)将主机分成多个宽带网络,并规划路由器和主机的位置和IP地址。
   (2)相应的路由表按照计划配置。
   (三)配置每个主机的地址。
   (4)检查网络段和网络段之间的连接。
   (5)注意网络中的一个主机到另一个主机的路径。
   (6)配置不同的路由来比较不同的路由条件。

五. 实验结果

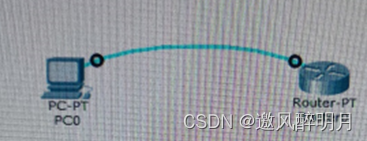

(一) 网络拓扑图

(二)实验步骤和结果

1. 设置本地路由器配置环境.
   (1) 添加一个模板化的路由器，点击packet tracer 5 的工作区中刚添加的路由器。

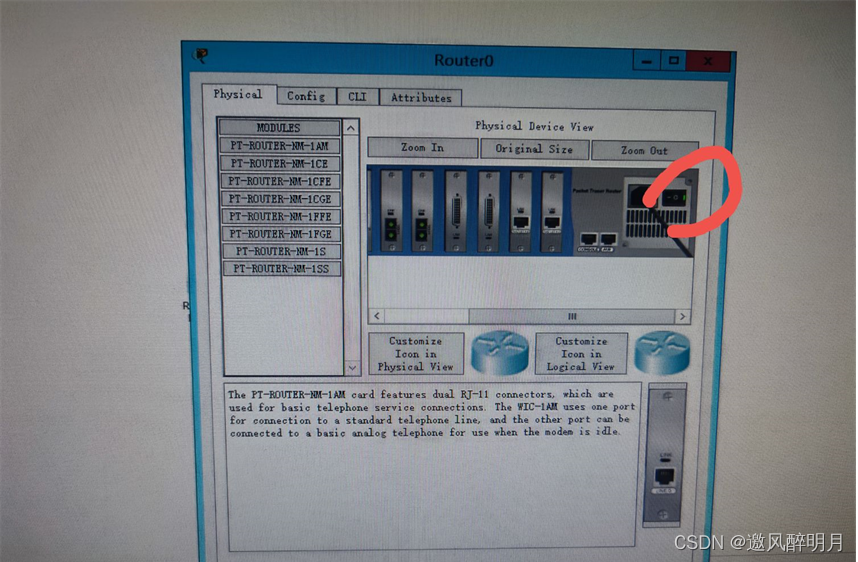

(2)默认情况下,路由器的电源是开启的。在添加模块时,您需要按图上箭头显示的电源开关关掉路由器的电源。当路由器的电源关闭时,绿色的电源指示灯也会消失。

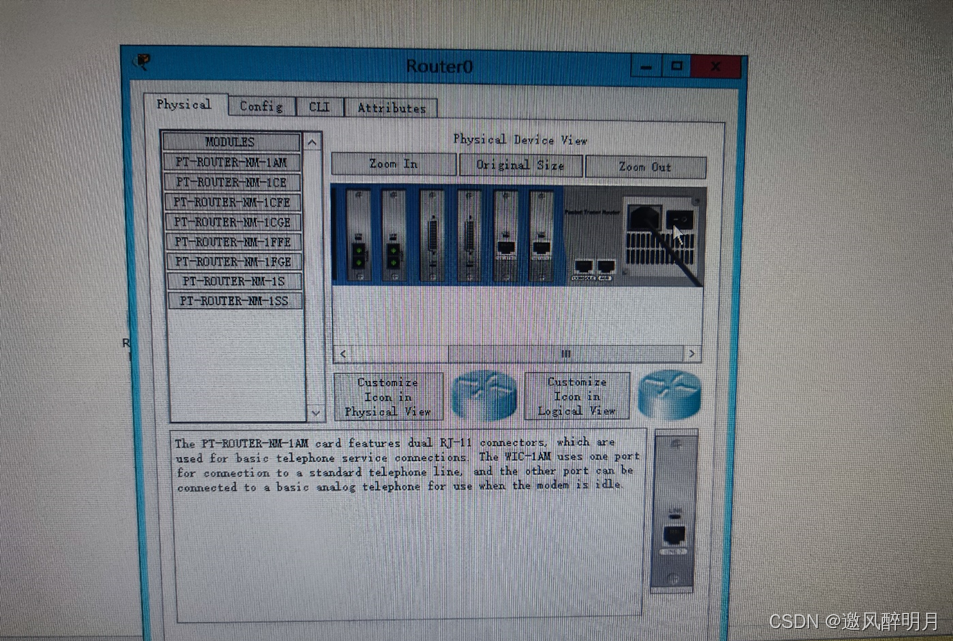

(3) 在“modules”下寻找所需要的模块，选中某个模块时会在下方显示该模块的信息。然后拖到路由器的空插槽上即可。各种模块添加完成，打开路由器的电源。
(4)添加一个RS-232连接到路由器的控制台端口的计算机。

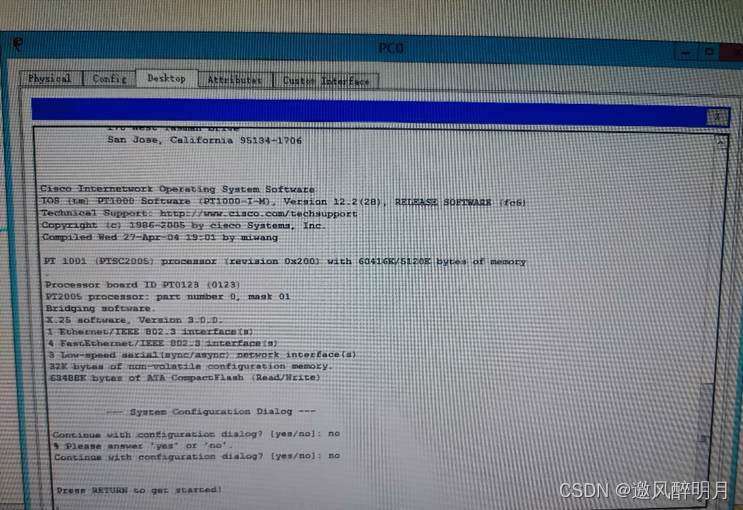

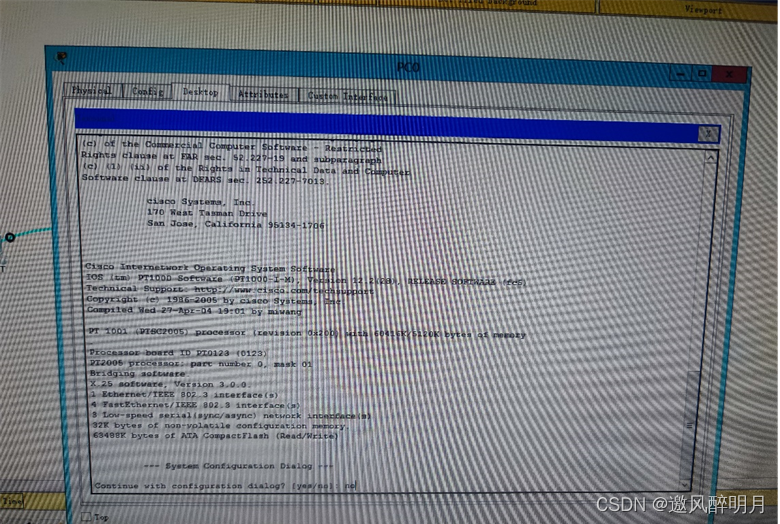

(五)与计算机的终端连接器。

在此之前,实验环境已经完成。
2. 输入命令, 配置路由器, 并查看路由器运行状态.

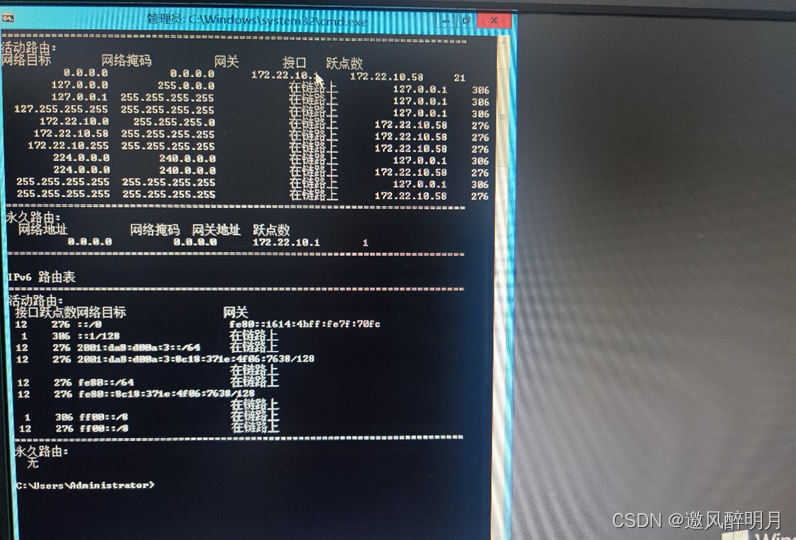

(1)用Win+R打开cmd并通过"路径打印"命令查看静态路由信息。

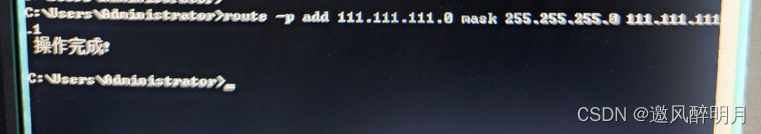

(二)以下列图片为例:在这里添加一条去往 111.111.111.0/24网段的静态路由，指定去往此网段的路由都走 111.111.111.1网关，确认添加内容的正确性并按返回按钮,弹出“操作完成！”内容显示已添加的路径。

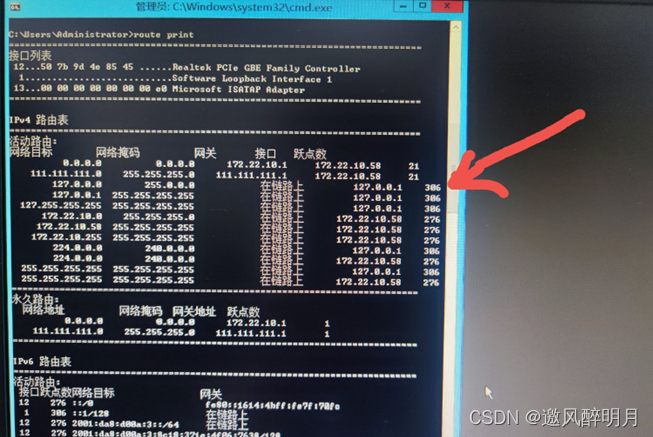

(三)以图中的内容为例,我这里添加了一条去往 111.111.111.0网段的静态路由，指定去往此网段的路由都走 111.111.111.1网关，确认添加内容的正确性并按返回按钮,弹出“操作完成！”内容显示已添加的路径。

3. 在本地网络中实现路由.

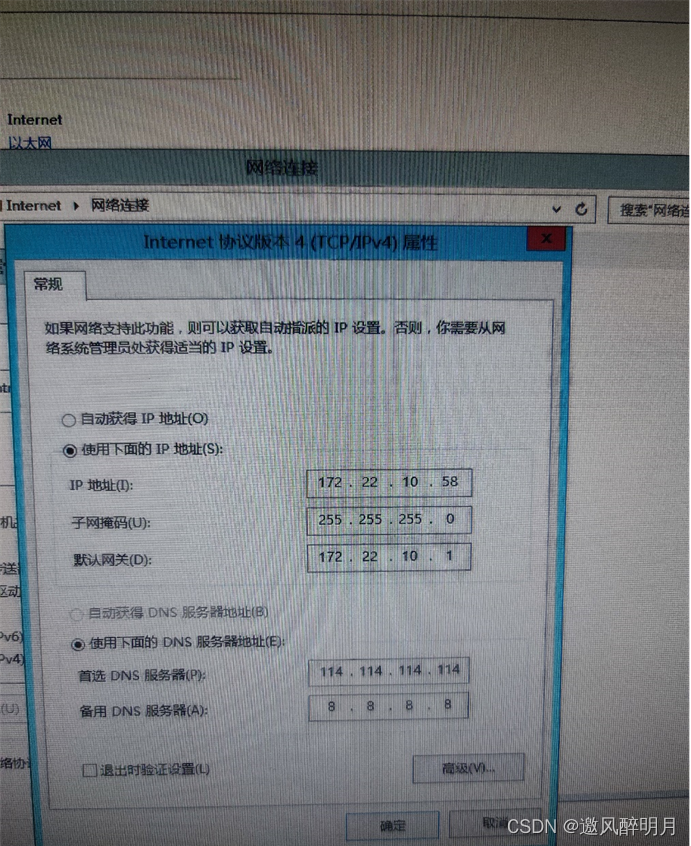

   (1)我的家庭网络IP显示如下。

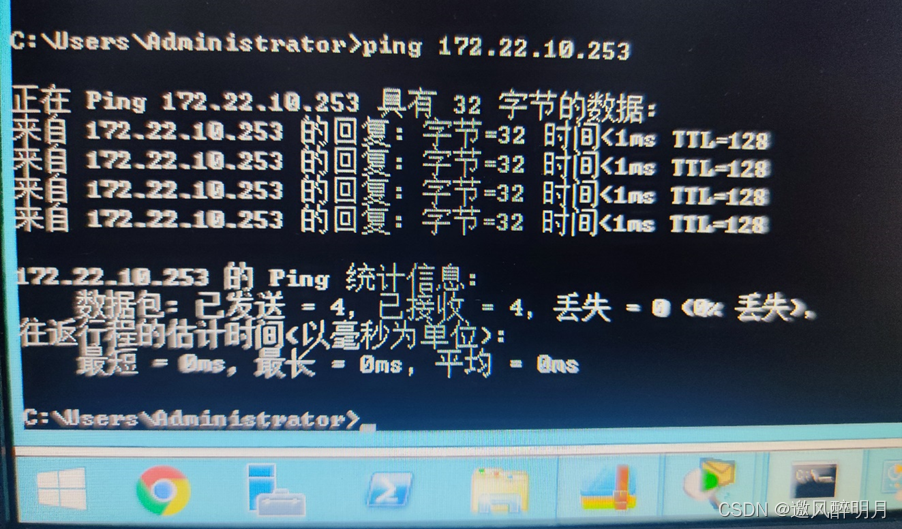

(2) 运行cmd添加目标，ping通内网IP为“172.22.10.253”的地址。

(3) 同理，我们再来尝试ping通IP为“172.29.0.1”的地址。

6. 实验中的问题和实践

1. 遇到的问题
   问题1:我不知道如何添加路由器模块
   解决方法:直接选择模块并拖到槽中。
   问题2:路由器模块添加后没有响应。
   解决方案:检查的原因是机器没有开关,可以开灯和绿灯。
   (三)问题3:测试添加的路由器已经过时了。
   解决方案:一段时间内,路由IP只能由一个主机使用,其他无冲突IP的更改成功。
2. 心得
   通过这个路由器配置的实验,我理解路由器的工作原理,学会如何配置路由器,实现了基本网络路由功能,路由器的理解不仅仅是教科书理论。我了解一些简单的操作和使用 Cisco模拟器软件,一开始我不知道如何生成主机和路由器,如何将主机连接到路由器,最后成功地连接了一个主机和路由器,总而言之，实验也充满了水果.
