网络类型复习
最后更新：2022-07-09 12:27:54 手机定位技术交流文章
网络类型-取决于数据链层使用的协议
MA-多点访问网络
BMA-广播类型多点访问网络
NBMA-非广播多点访问网络
P2P-点到点网络
以太网协议-需要使用MAC地址来区分和识别不同的主机设备。-为什么以太网需要使用MAC地址来定位数据,这主要是因为使用Ethernet组件的双层网络可以包含多个(两个或多个)接口,每个Ethernet接口可以通过交互式Ethernet框架进行两层通信。— BMA
当一个网络只包含两个设备时,不需要使用MAC地址的网络,这种网络被称为P2P网络。
T1 — 1.544Mbps
E1 — 2.048Mbps
以太网频率带是可以在同一传输介质上同时传输不同频率的带,而不相互干涉,实现数据的平行传输。
1，HDLC
2，PPP
HDLC - 高级数据链控制协议
标准HDLC:ISO已发布符合非标准HDLC行业标准的HDLC版本:主要制造商改进了基于标准的HDLC协议
(默认情况下,Cisco设备组件的串行网络使用HDLC包协议,而Huawei则使用PP协议。)
[r1]display interface Serial 4/0/0 —查看接口的二层特征[r1-Serial4/o/O]link-protocol hdlc —修改二层的协议类型
PP-点到点协议
1,是兼容的,具有统一的版本,并且可以使用PP协议加密,只要它支持完全双重序列。
2，PPP协议具有很强的可移植性。— PPPoE
3，支持认证和授权
PP协议与TCP协议类似,需要在数据传输之前创建PP对话。
1、链路建立阶段-LCP建立
2、认证阶段-可选
网络层协议谈判阶段 – NCP谈判 – NCP协议是一套协议的通用术语。

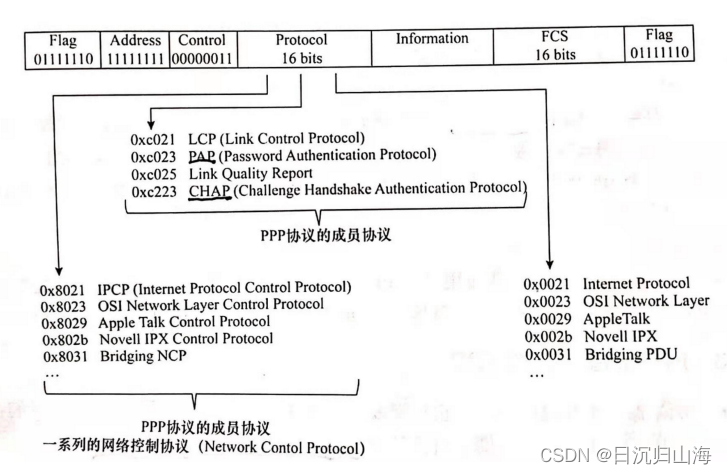

PP有多个成员协议
-LCP-链控制协议(一)
-NCP-网络控制协议(包)
—IPCP协议

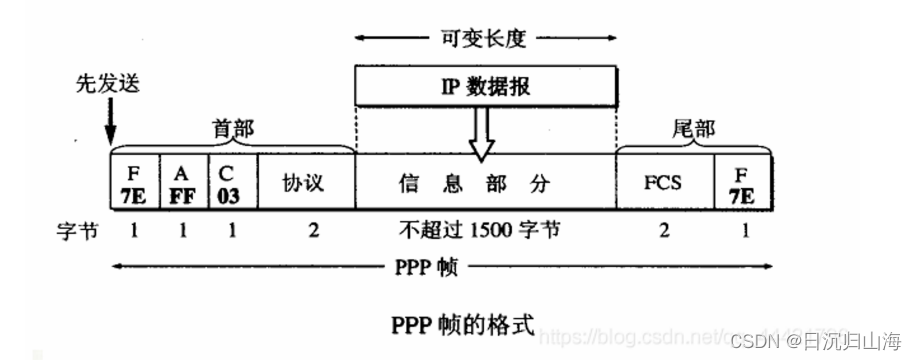

F— Flag — 01111110
A— Address — 11111111
C— control — 00000011
协议—表示上层使用的协议类型。
FCS-框架校正序列-确保数据完整性

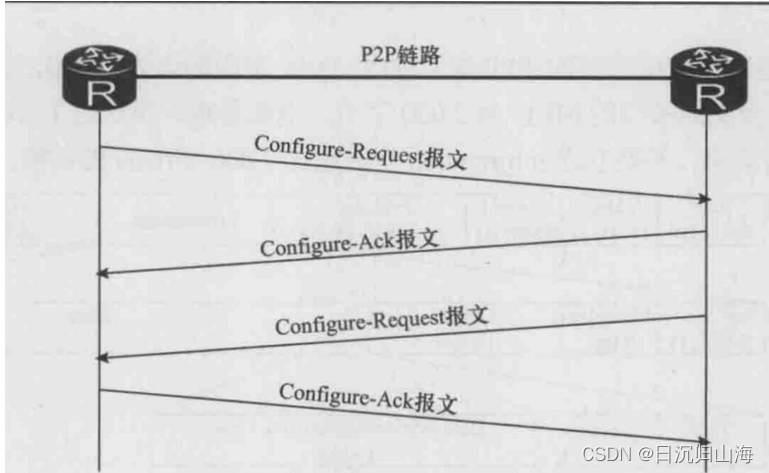

1、链路建立阶段-LCP建立
MRU - 数据部分在PP框架中允许携带的最大字节数.- 1500字节的第二阶段是否需要认证和认证方法
2、认证阶段-可选---- PPP一般是通过调用aaa平台来完成认证过程的。
PP支持单向认证和双向认证
PAP----密码认证协议—被认证方将用户名和密码以明文的形式发送给认证方，如果认证成功，则认证方回复ACK;否则回复NAK。

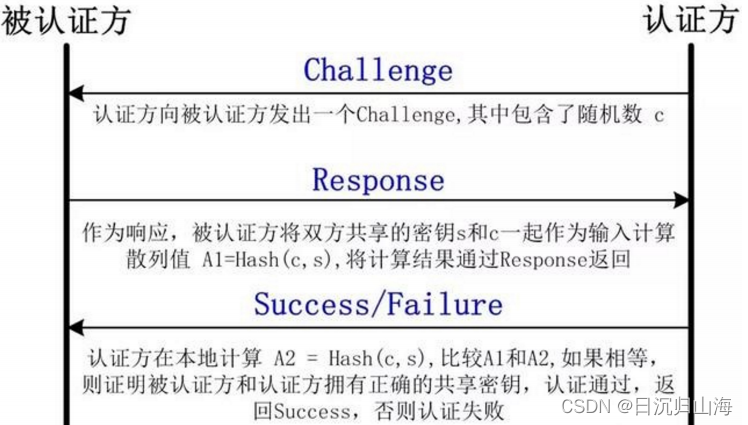

CHAP —挑战握手协议—安全性更高，不再是直接发送明文来进行认证，而是通过比对摘要值的方式来进行认证。
HASH(散列函数)—将任意长度的输入转换成固定长度的输出。
1,相同的输入,相同的输出;
2，不可逆性
3，雪崩效应
MD5 - 任何长度的输入转换为128位输出的HASH算法之一

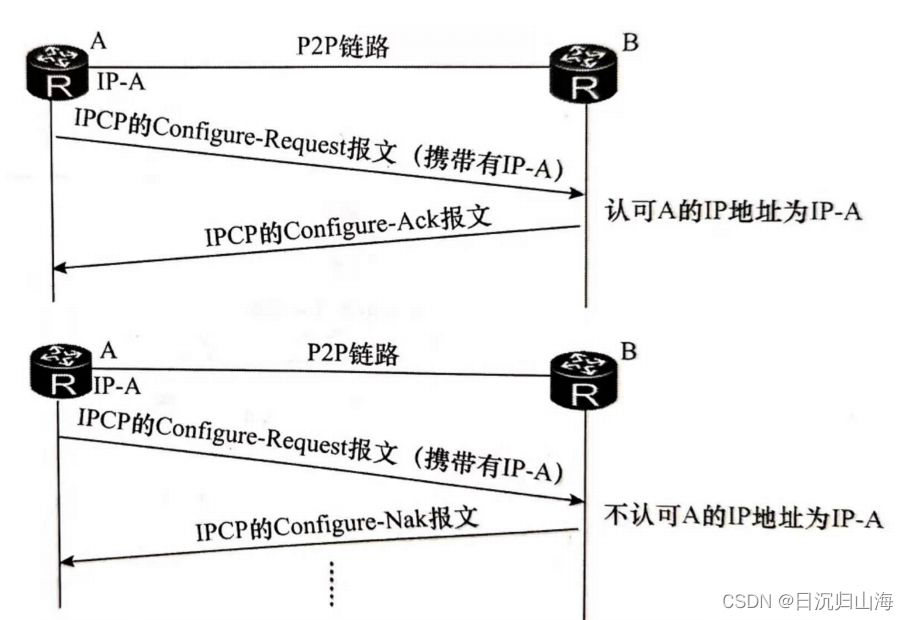

网络层协议谈判阶段-NCP谈判-如果第三层使用IP协议,则必须使用IPCP协议谈判其参数
1,IP消息的压缩格式;2,IP地址
一旦接收人的LP地址被确认,它将自动学习到地址的主机路径。

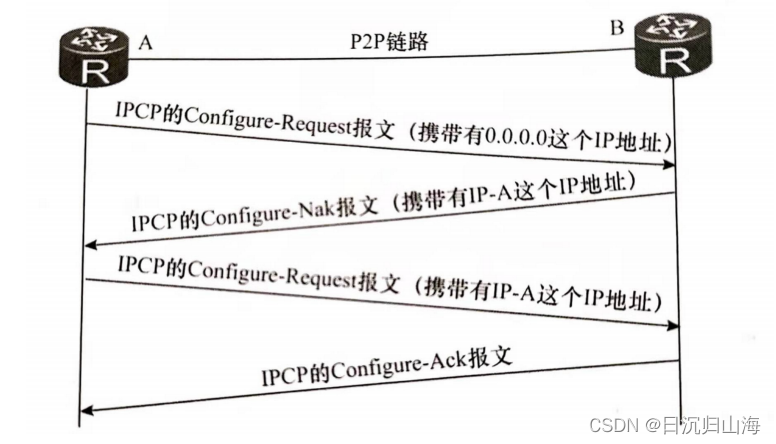

获取IP地址的配置
获取方:
[r1-Serial4/0/0]ip address ppp-negotiate
给予方:
[r2-Serial4/0/0]remote address 1.1.1.1
PAP认证配置方法:
认证方︰
1，创建用户信息
[r1-aaa]local-user admin password cipher 123456
[r1-aaa]local-user admin service-type ppp
2，配置认证方式
[r1-Serial4/0/0]ppp authentication-mode pap
被认证方:
[r2-Serial4/0/0]ppp pap local-user admin password cipher 123456
PP对话是一次性对话
CHAP认证配置方法:
认证方:
1，创建用户信息
[r1-aaa]local-user admin password cipher 123456
[r1-aaa]local-user admin service-type ppp
2，配置认证方式
[r1-Serial4/0/o]ppp authentication-mode chap
被认证方:
[r2-Serial4/0/o]ppp chap user admin
[r2-Serial4/O/0]ppp chap password cipher 123456
