网络类型

MA--多点访问网络
BMA-广播类型多点访问网络
NBMA-非广播多点访问网络

P2P --点到点网络

以太网协议--需要使用MAC地址来区分和识别不同的主机设备。
以太网使用MAC地址来定位数据的主要原因是使用以太网组件的双层网络可以包含多个(两个或多个)接口,并且通过与以太网框架相互作用,可以在每个以太网接口之间进行双层通信。 -- BMA

当一个网络只包含两个设备时,不需要使用MAC地址的网络,这种网络被称为P2P网络。

Ethernet - 频率带: 同一传输介质可以同时传输不同频率,而不相互干涉. 实现数据的平行传输.

1、HDLC
HDLC - 高级数据链控制协议
标准HDLC:ISO组织发布符合行业标准的HDLC版本
未标记HDLC:主要制造商改进了标准HDLC协议
(默认情况下,用于Cisco设备组件的串行网络的包协议是HDLC,而Huawei则默认使用PP协议。)

[r1]display interface Serial 4/0/0 ----查看接口的二层特征
[r1-Serial4/0/0]link-protocol hdlc--修改两层协议类型

2、PPP
PP --点到点协议
1、兼容性强，有统一的版本，并且只要是支持全双工的串线，都可以使用PPP协议进行封装。
2、PPP协议具有很强的可移植性。----PPPoE
3、支持认证和授权

PP协议与TCP协议类似,需要在数据传输之前创建PP对话。
1、链路建立阶段--LCP建立阶段
2、认证阶段--可选
网络层协议谈判阶段 -- NCP谈判 -- NCP协议是一套协议的通用术语。--IPCP协议

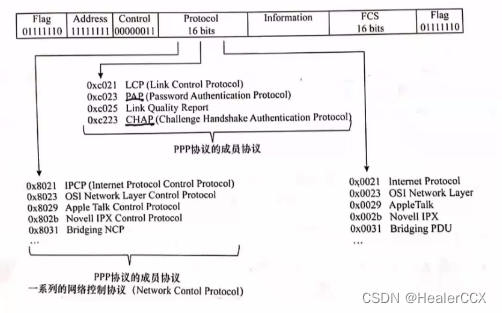

PP协议有多个成员协议:
LCP--链控制协议(一)
NCP -- 网络控制协议 -- IPCP协议

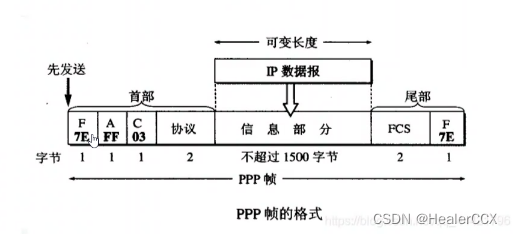

F----Flag----01111110
A----Address----11111111
C----Control----00000011
协议代表上层使用的协议类型
FCS -- 帧校正序列 -- 确保数据完整性

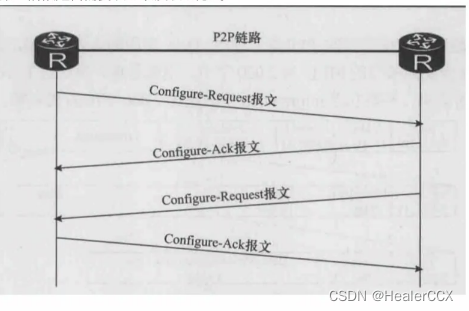

1. 链路 建立 阶段 -- LCP 建立

MRU:PP框架的数据部分允许的最大字节数--1500字节
第2阶段是否需要认证和方法

2、认证阶段--可选

PP通常通过调用aa平台完成认证过程。
PP支持单向认证和双向认证

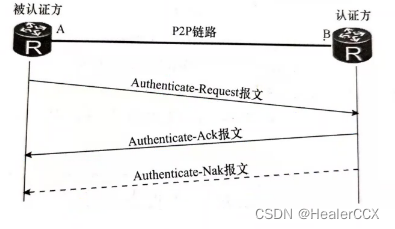

PAP --密码验证协议

被认证方将用户名和密码以明文的形式发送给认证方，如果认证成功，则认证方回复ACK;否则回复NAK。

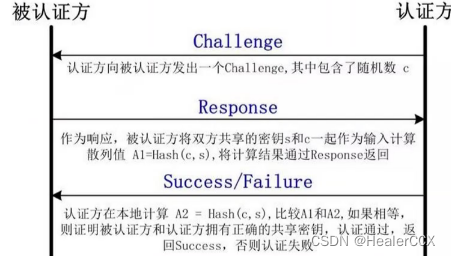

章 --挑战握手协定

更高的安全性意味着认证不再通过直接发送消息进行,而是通过以比简要值更好的方式进行认证

HASH(scaled function)--将任何长度的输入转换为固定长度的输出。
1,相同的输入,相同的输出;
2，不可逆性
3，雪崩效应
MD5 --一种将任何长度的输入转换为128位输出的HASH算法

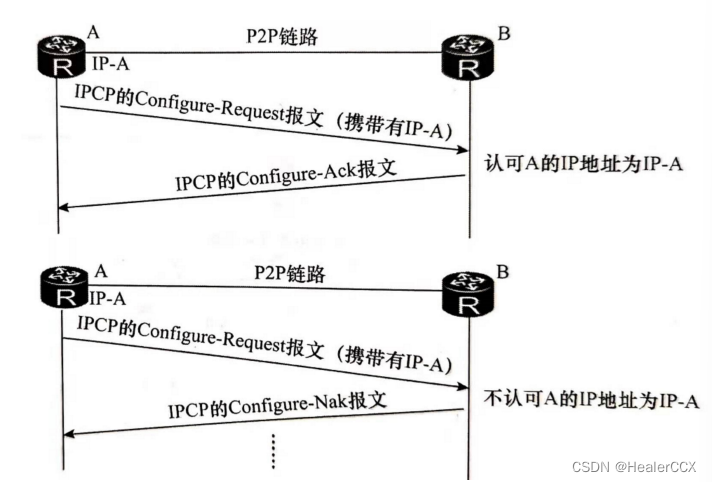

网络级别协议谘询阶段 -- NCP谘询

如果三个层使用IP协议,则IPCP协议用于调解它们的参数
1.IP消息的压缩格式;2.IP地址

一旦接收人的LP地址被确认,它将自动学习到地址的主机路径。

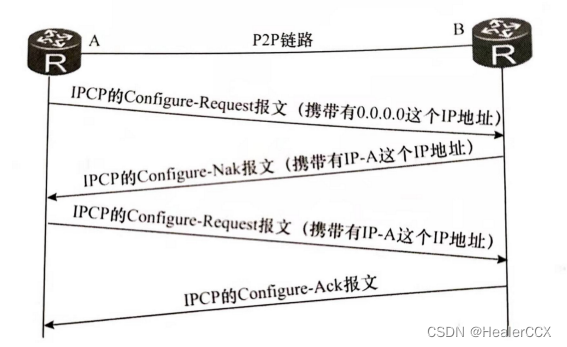

获取IP地址的配置
获取方:
[r1-Serial4/0/0]ip address ppp-negotiate
给予方:
[r2-Serial4/0/0]remote address 1.1.1.1

PAP认证配置方法:

认证方:
1，创建用户信息
[r1-aaa]local-user admin password cipher 123456
[r1-aaa]local-user admin service-type ppp

2，配置认证方式
[r1-Serial4/0/0]ppp authentication-mode pap

被认证方:
[r2-Serial4/0/0]ppp pap local-user admin password cipher 123456

PP对话是一次性对话

CHAP认证配置方法:

认证方:
1，创建用户信息
[r1-aaa]local-user admin password cipher 123456
[r1-aaa]local-user admin service-type ppp

2，配置认证方式
[r1-Serial4/0/0]ppp authentication-mode chap

被认证方:
[r2-Serial4/0/0]ppp chap user admin
[r2-Serial4/0/0]ppp chap password cipher 123456
