全网可达

目录

全网可达

实验拓扑图：

实验要求：

思路：

实验过程及其配置：

实验结果：

pc1获取ip：

PC2获取IP地址:

pc3的ip地址：

PC1访问PC2和PC3:

PC2访问PC3和PC1:

PC3访问PC1和PC2:

路由器的工作原理：

当数据包进入路由器时,先查看目标IP地址;然后查询本地路由表,如果该表有记录,将根据记录无条件传输;如果没有记录,则将丢弃流量;

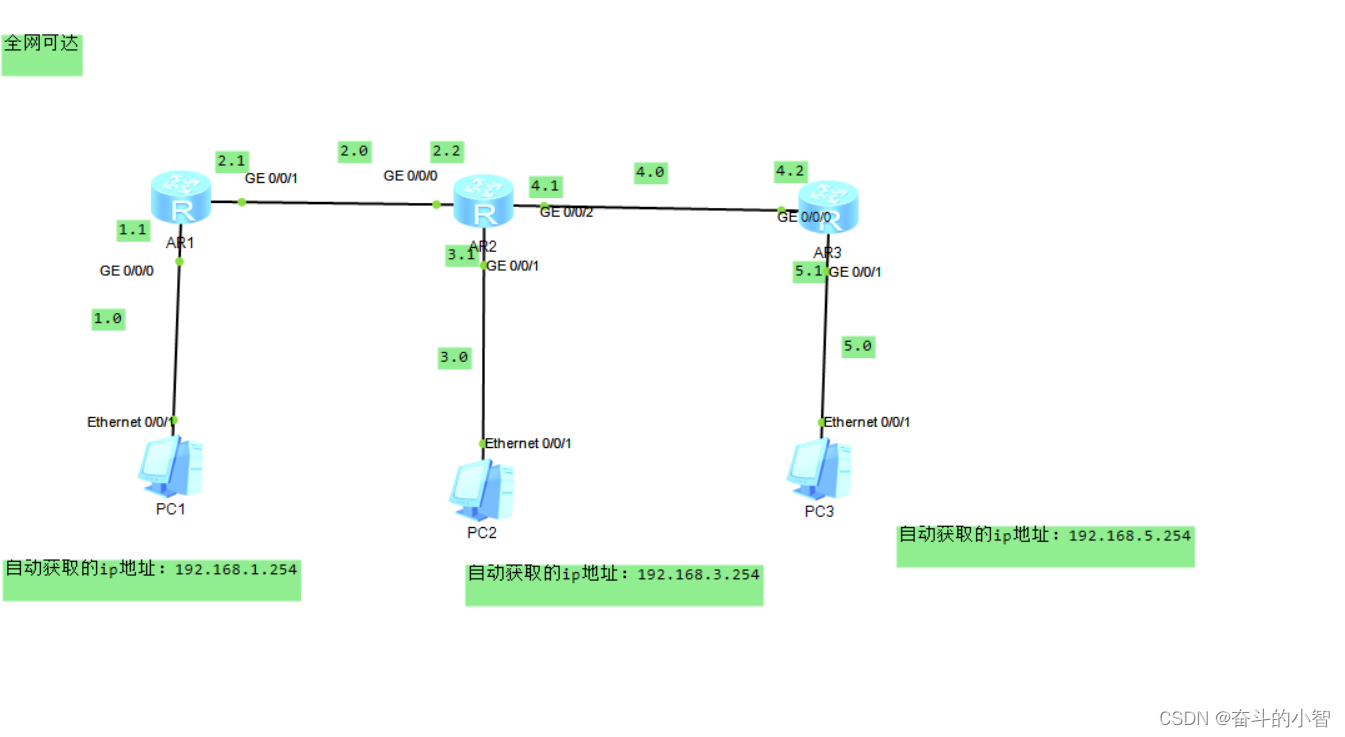

实验拓扑图：

实验要求：

1.使用DHCP服务自动获取所有终端的IP地址

PC1可以访问PC2、PC3

思路：

1、首先搭建拓扑

2.分析拓扑,明确有几个广播区域,即拓扑有多少网络段;

3.为三个路由器配置IP;

4.在路由器上使用 DHCP服务,自动获取所有终端的IP地址;

这个步骤非常重要,因为我们想要达到完全的网络可访问性,即从PC1到PC2的访问,上述步骤不能满足。为了满足这一条件,我们在路由器之间进行静态路由;

6、以上步骤完成后，打开终端的dhcp，然后通过pc1的ip地址192.168.1. 254 来ping pc2的IP地址 192.168.3.254 和pc5 192.168.5.254

如果 Ping 成功, 则 可以 访问 整个 网络 。

实验过程及其配置：

对于路由器,a1://配置路由器的IP地址

<huawei>system-view

<huawei>sysname a1

[a1]int g0/0/0

[a1]ip add 192.168.1.1 24

[ai] q

[a1]int g0/0/1

[a1]ip add 192.168.2.1 24

[a1]q

//dcp的分布

[a1]dhcp启用首先打开dhcp服务

[a1]ip池 a // 建立鱼池

[a1-ip-pool-a]network 192.168.1.0 mask 255.255.255.0

[a1-ip-pool-a]gateway-list 192.168.1.1  该网段网关

[a1-ip-pool-a]dns-list  114.114.114.114  DNS服务器地址

[a1-ip-pool-a] q

[a1]interface g0/0/0

[a1]-GigabitEthernet0/0/0]dhcp选择全球 // Opendhcp服务

//进行静态路由

【a1】 ip route-static 192.168.3.0 24 192.168.2.2

【a1】 ip route-static 192.168.5.0 24 192.168.2.2

【a1】 ip route-static 192.168.4.0 24 192.168.2.2

路由器a2和路由器a3类似于路由器a1配置命令,在此我写出路由器a2和路由器a3的静态路由:

【a2】 ip route-static 192.168.1.0 24 192.168.2.1

【a2】 ip route-static 192.168.5.0 24 192.168.4.2

路由器a3:

【a3】 ip route-static 192.168.3.0 24 192.168.4.1

【a3】 ip route-static 192.168.1.0 24 192.168.4.1

【a3】 ip route-static 192.168.2.0 24 192.168.4.1

实验结果：

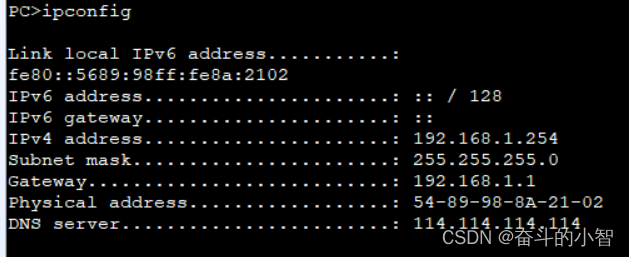

pc1获取ip：

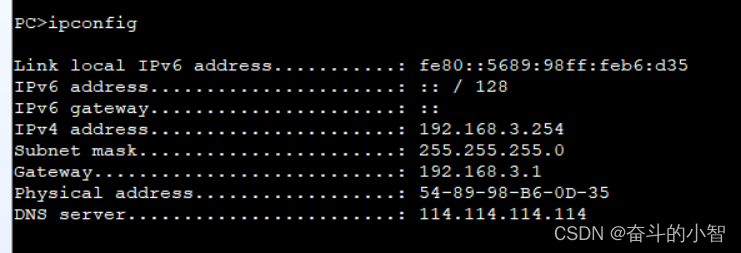

PC2获取IP地址:

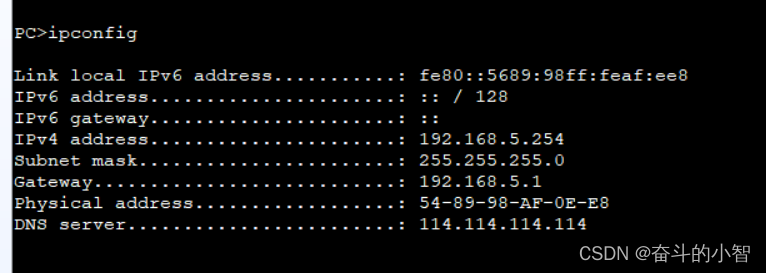

pc3的ip地址：

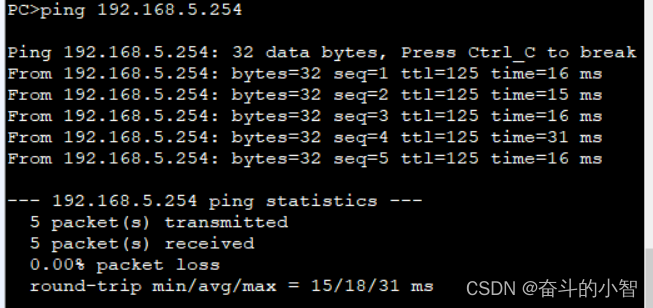

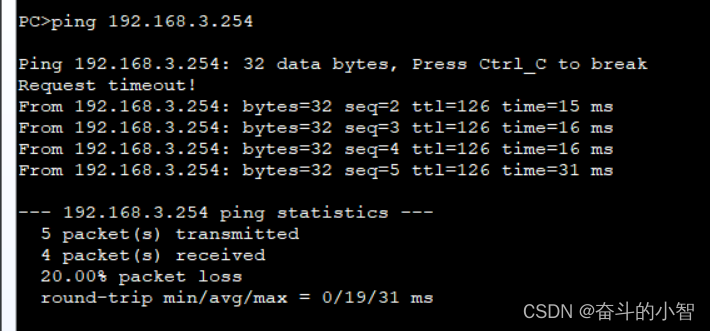

PC1访问PC2和PC3:

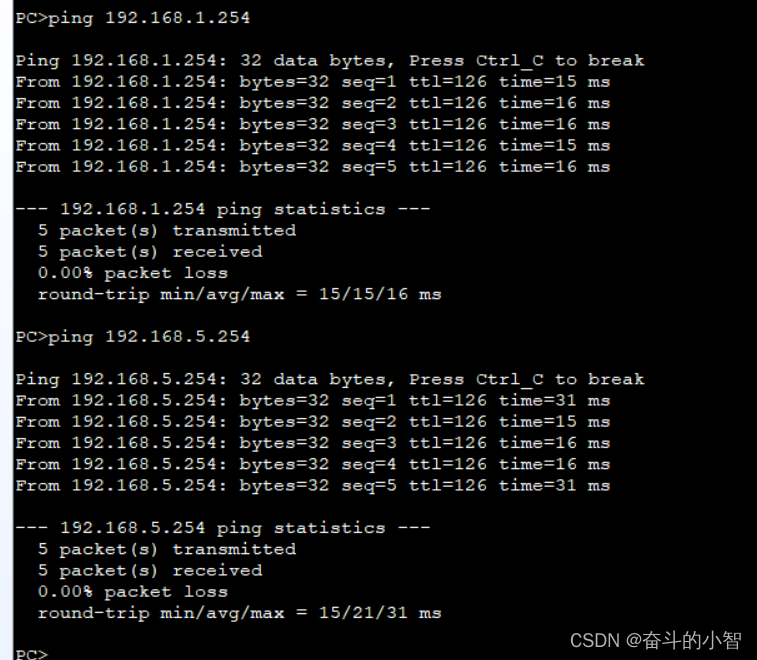

PC2访问PC3和PC1:

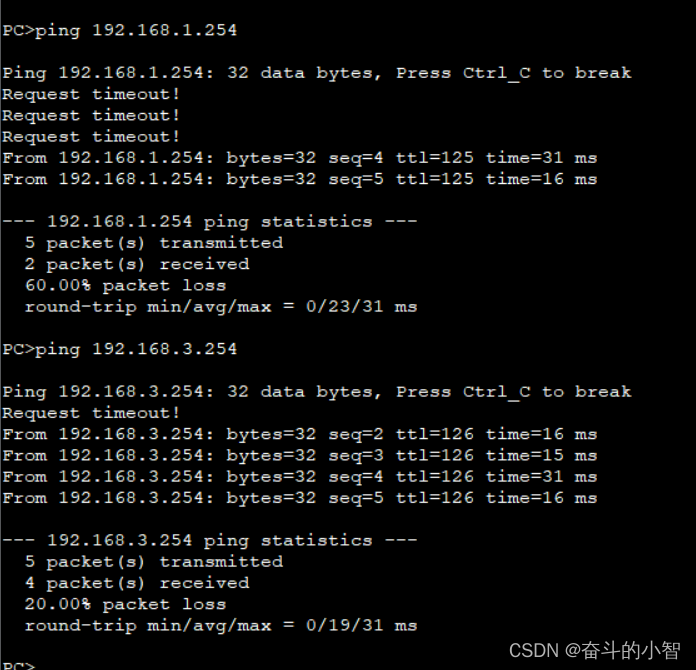

PC3访问PC1和PC2:

最有可能的实验问题是静态路由,静态路由的编写:

[r1]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2

目标网络数目下一个跳

下一个跳跃:下一个ip地址输入流量的接口

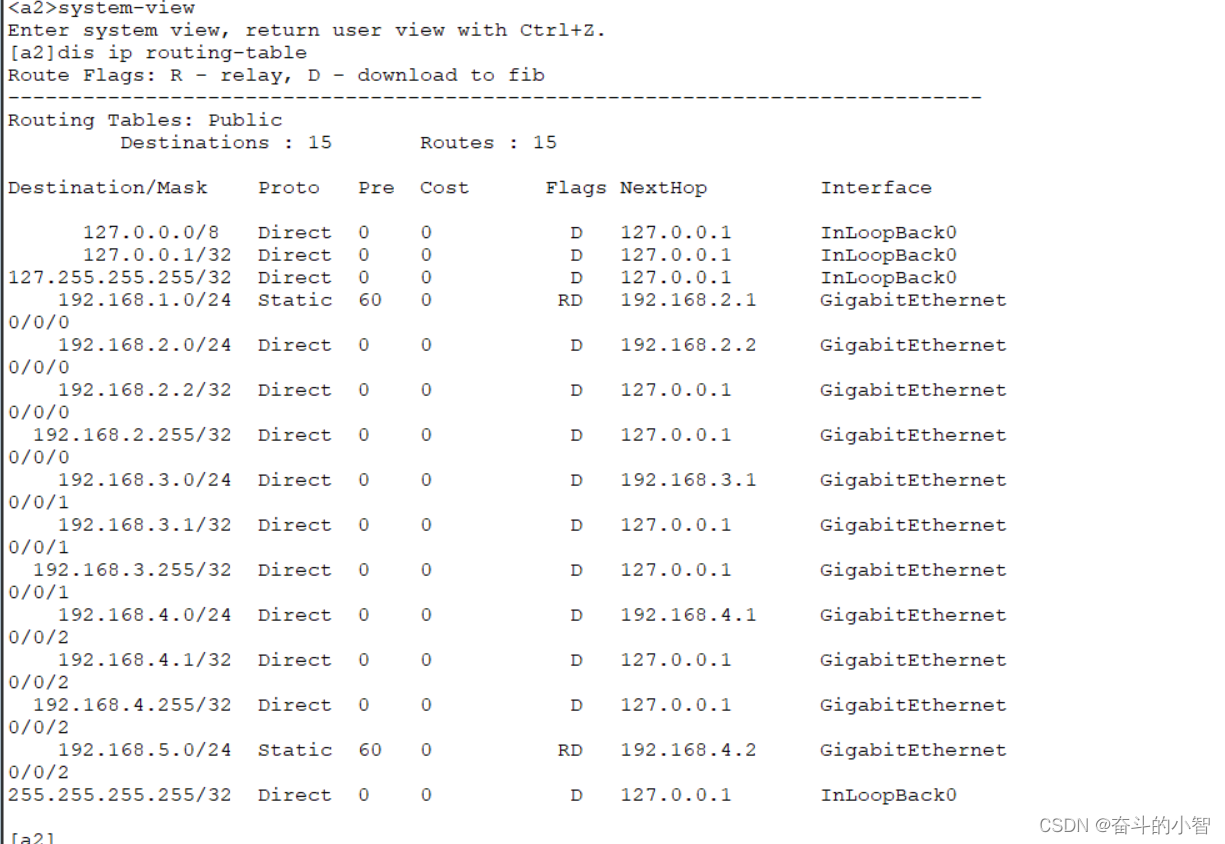

同时我们可以在路由器上使用 ip routing table 命令查看路由表；根据路由表来寻找需要写的路径；这里我简单做个例子，如图所示：
