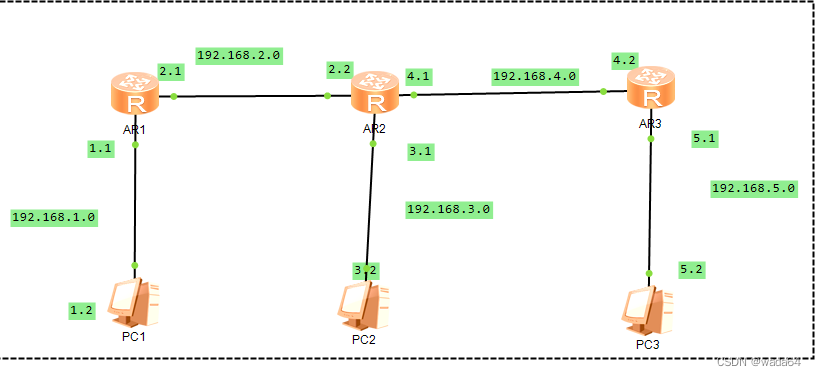

首先,我们应该建立一个拓扑模型,拓扑图如下:

首先进入配置模式

<Huawei>sy
<Huawei>system-view
配置 ar1路由器上的端口ip
[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24
interface g0/0/1
[1-GigabitEthernet0/0/1]ip address 192.168.2.1 24

配置 ar2路由器上的端口ip

[2]interface g0/0/1
[2-GigabitEthernet0/0/1]ip address 192.168.2.2 24

[2]interface g0/0/0
[2-GigabitEthernet0/0/0]ip address 192.168.3.1 24

[2]interface g0/0/2
[2-GigabitEthernet0/0/2]ip address 192.168.4.1 24

配置ip用于ar3路由器上的端口

[3]interface g0/0/1
[3-GigabitEthernet0/0/1]ip address 192.168.4.2 24

[3]interface g0/0/0
[3-GigabitEthernet0/0/0]ip address 192.168.5.1 24

静态路径

连接PC1到PC2的方法

[1]IP route-static 192.168.3.0 24 192.168.2.2
[2]ip route-static 192.168.1.0 24 192.168.2.1

连接PC1到PC3的方法

[1]ip route-static 192.168.5.0 24 192.168.4.1
[3]ip route-static 192.168.1.0 24 192.168.2.2

连接PC2到PC3的方法

[2]ip route-static 192.168.5.0 24 192.168.4.2
[3]ip route-static 192.168.3.0 24 192.168.4.1

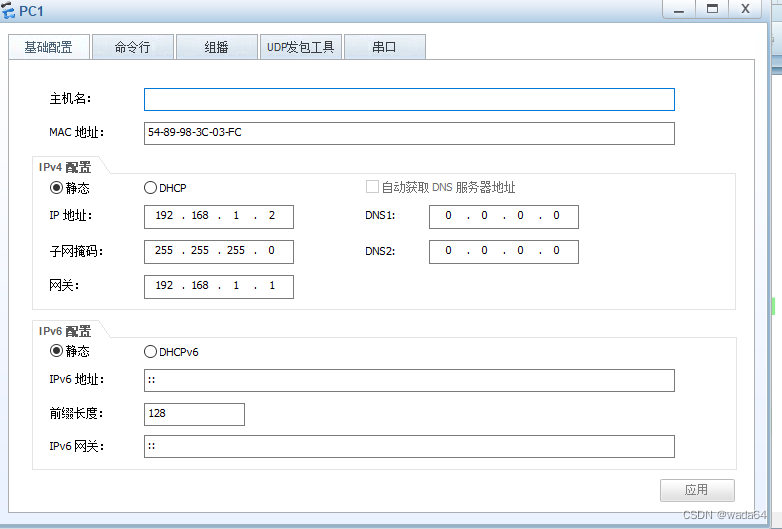

pc1

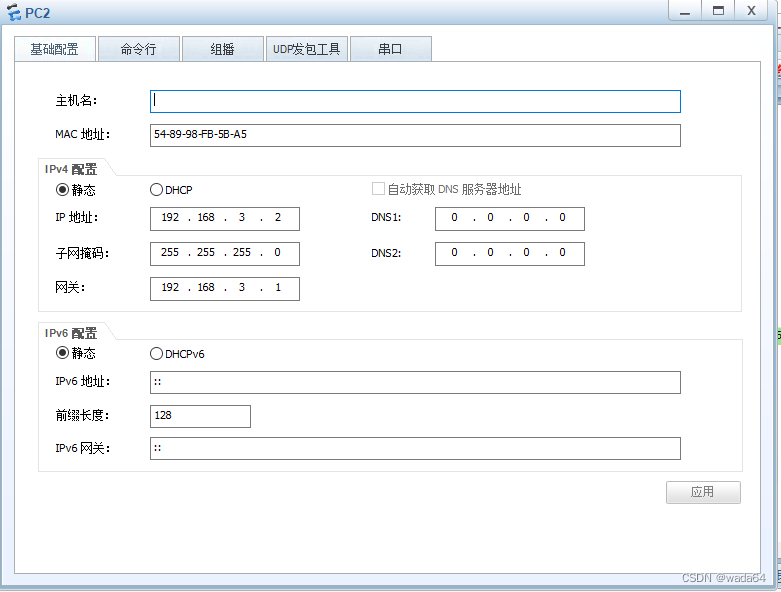

pc2

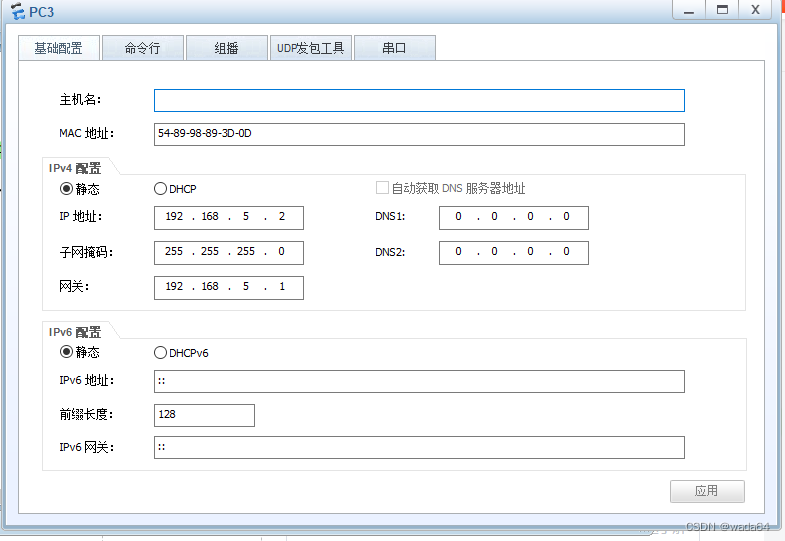

pc3

结果

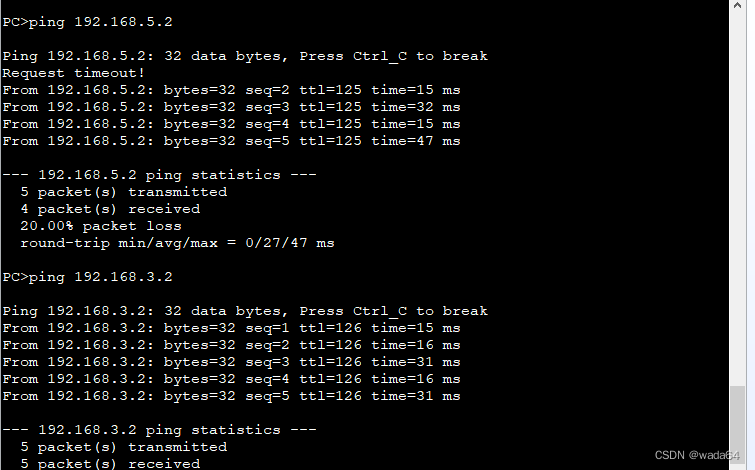

PC1 Deping PC2和PC3

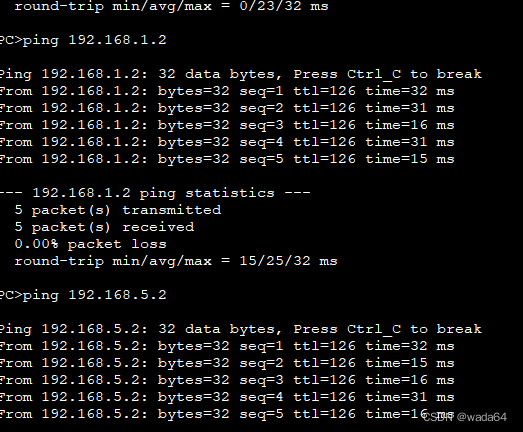

PC2 Deping PC1和PC3

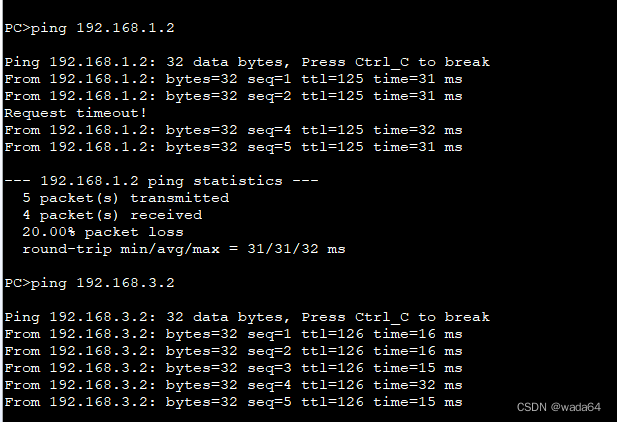

PC3 Deping PC2和PC1
