西门子 S7-200 以太网通讯模块连接 WINCC步骤
最后更新：2022-07-09 18:20:37 手机定位技术交流文章
产品简介:ETH-YC远程控制模块(北京)有限公司,模型为MPI-ETH-YC01和MPI-ETH-YC01,适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。用于 Siemens S7-200/S7-300/S7-400程序的下载、高级监控、设备网络和数据采集。本产品已取得国家实用新型发明专利和外观专利,上市几年来，它得到了许多用户的支持和喜爱。
ETH-YC西门子系列模块支持和市面上几乎所有的 SCADA 监控组态软件以太网通讯，例如：WINCC、组态王、MCGS、力控、杰控、易控、INTOUCH、IFIX、LABVIEW 等。
PPI-ETH-YC01 模块连接 S7200
Siemens S7-200使用模块连接的WINCC,可以由:WINCC的TCP驱动。
WINCC自驱动的TCP/IP驱动程序

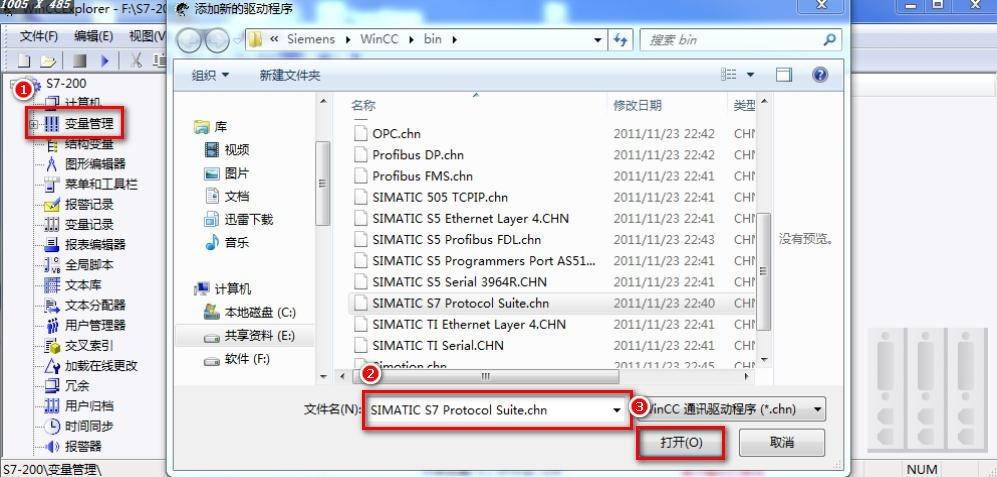

1、 打开 WINCC 软件，新建一个项目，右击【变量管理】，选择【添加新的驱动程序】选择【SIMATIC S7 Protocol Suite.chn】文件；

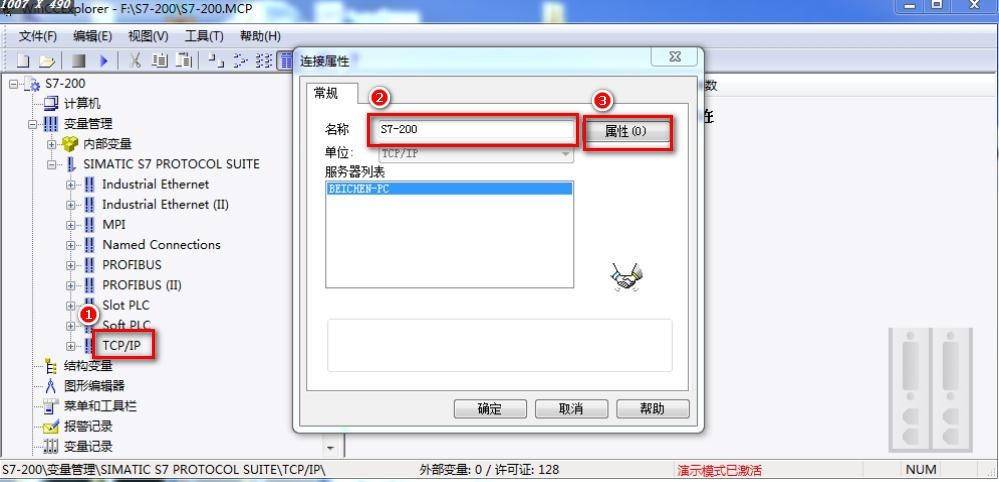

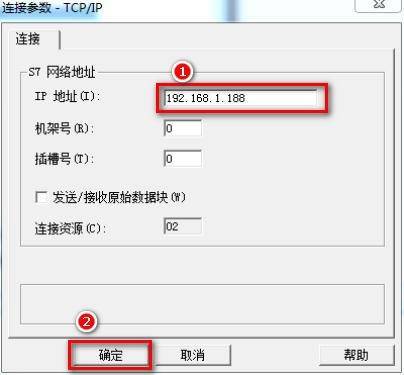

2、 右击【TCP/IP】连接，选择【新驱动程序的连接】，定义一个连接名，点击【属性】，在【IP地址】处填入模块的 IP 地址，点击【确定】；

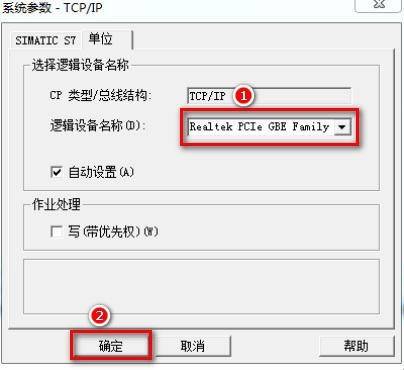

3. 在 项目 栏 、 变量管理 下 右击 TCP / IP 连接,选择【系统参数】，在【单位】选项中的【逻辑设备名称(D)】中选择“TCP/IP->（计算机网卡）”。【逻辑设备名称(D)】中选择“TCP/IP->（计算机网卡）”。
注意: 不要选择自动的网卡.
