三个路由器之下的三个终端互相通信的过程

最后更新：2022-07-09 20:58:09 手机定位技术交流文章

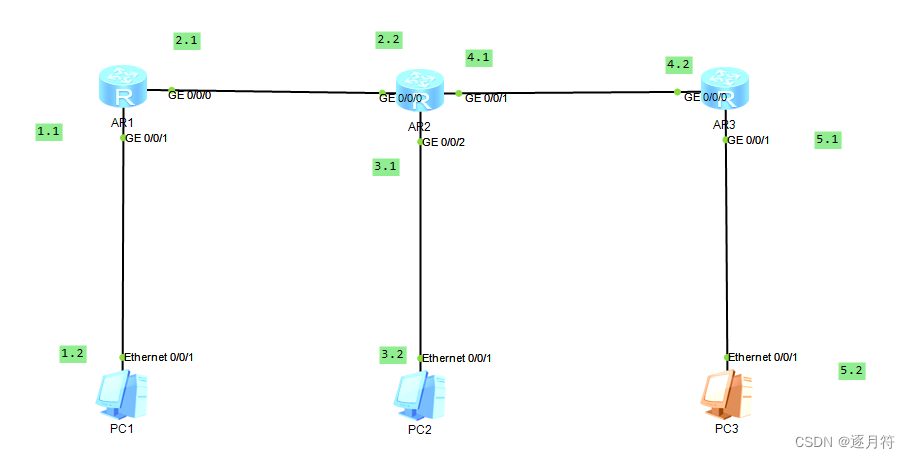

首先在环境规划署软件中绘制其拓扑图;

尽可能在段落之间标记IP地址以避免混淆

由于路由器只具有直接连接段的地址,不能访问非直接连接段,路由器将丢弃数据包,因此必须通过静态路由器(即一种人工配置方法)连接这些三个路由器;

ip route-static 192.168.3.0/24 192.168.2.2

ip route-static 192.168.5.0/24 192.168.2.2

这两个代码配置AR1和AR2和AR3之间的连接

display ip routing-table可查看服务器此时的所有ip

以此类推，ip route-static 目标网络号和掩码 next hop 运用该命令将AR2、AR3服务器也配置出来，

之后也可用display ip routing-table查看服务器此时的所有ip；

使用PC1命令框完成配置 PC2, PC3

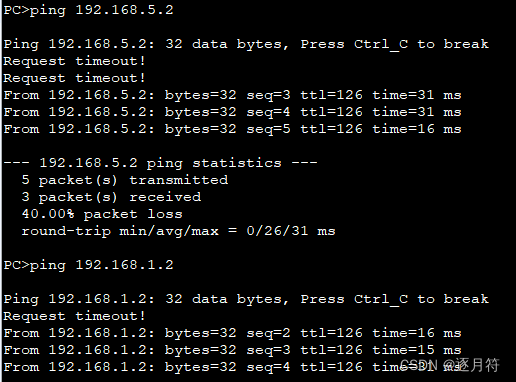

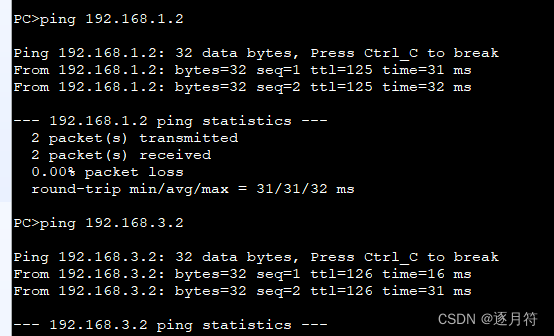

PC1、PC3及PC2命令框

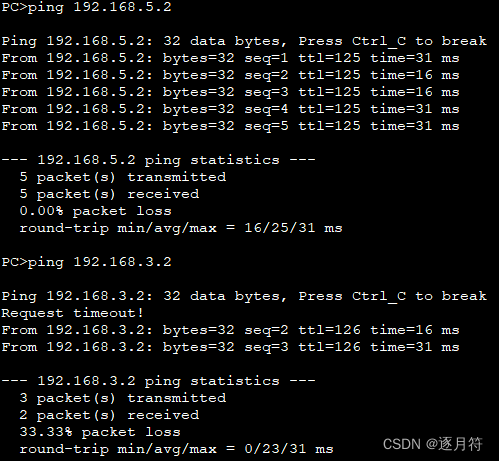

最后使用PC3命令框拨打PC1、PC2

当上文所示的命令框内容显示时,实现网络访问
