路由器的工作原理

路由器的工作原理：当路由器接受一个包时,路由器首先查看数据包目标IP地址(数据包目标IP被缩短为A),然后查看路由器的本地数据表。如果在本地数据表中已向目标IP地址A发送记录,服务器接受数据包并根据数据记录发送数据;如果在本地数据表中没有目标IP地址A的记录,该包将被服务器拒绝,也就是说,服务器丢弃了数据包。

环境保护局拓扑环境规划

为了使静态路由完全可联网, 设计了一个ensp网络拓扑环境,让所有者更容易理解.

ensp网络拓扑环境由三个路由器和三个PC主机组成。

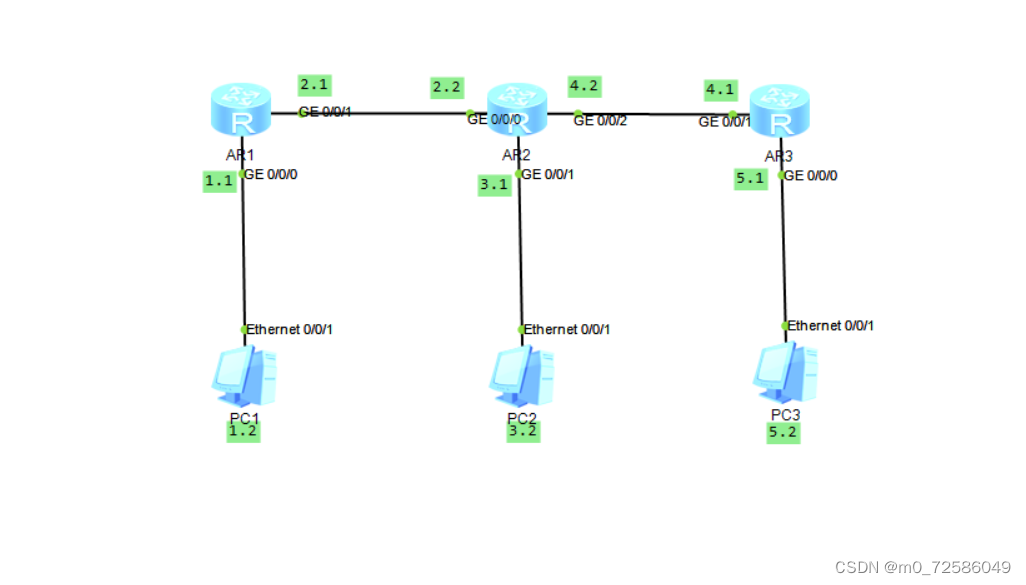

拓扑环境如下图所示

路由器网络交换终端的配置

通常,我们需要给每个路由器的每个端口一个开关,以便通过不同的广播区域传输数据。

对于各个路由器

AR1：

<Huawei>system-view

[Huawei]interface g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1

[Huawei-GigabitEthernet0/0/0]quit

[Huawei]interface g0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1

AR2:

<Huawei>system-view

[Huawei]interface g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.2

[Huawei-GigabitEthernet0/0/0]quit

[Huawei]interface g0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 192.168.3.1

[Huawei]interface g0/0/2

[Huawei-GigabitEthernet0/0/2]ip address 192.168.4.2

AR3:

<Huawei>system-view

[Huawei]interface g0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.5.1

[Huawei-GigabitEthernet0/0/0]quit

[Huawei]interface g0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 192.168.4.1

因此每个路由器的端口有一个属于广播区域的网络开关。

4.将未知的网络段连接到路由器数据表上,并在PC中配置ipv4

对于新配置的路由器AR,没有记录下一个不连通的广播区域,所以我们将将不连通的段,即未知段,连接到AR路由器数据表。

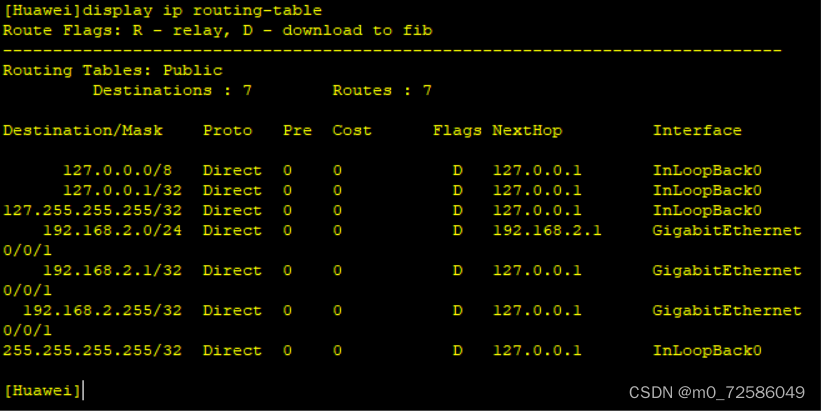

作为AR1的一个例子,以下图示了AR1数据表

由此可见，该AR1路由器数据表并没有192.168.3.0、192.168.4.0和192.168.5.0的网段记录，因此我们手添这三段网段 。

举例来说,添加一个网络段:

输入：

[Huawei]ip route-static 192.168.3.0 24 192.168.2.2

192.168.3.0为想添加的未知网段；

24为子网掩码，即255.255.255.0；

下一次访问交通接口的IP地址(以下称为下一次跳跃);

现在,我们已经把这个未知的网络段添加到AR1路由器数据表中,所以我们可以检查一下。

输入：

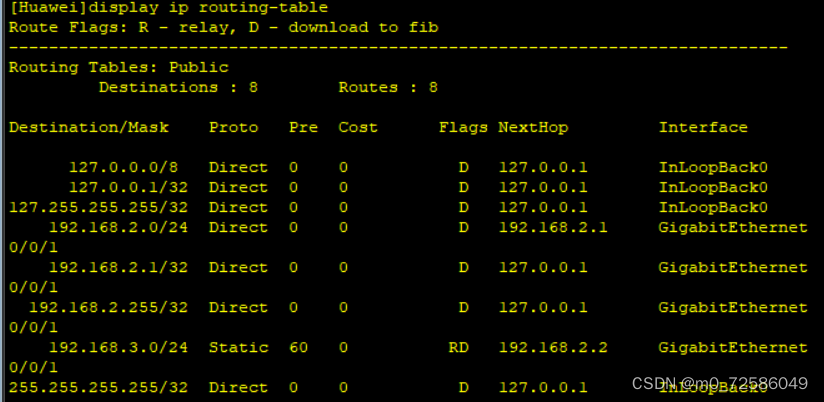

[Huawei]display ip routing-table

在Proto这一列中，我们能看到一个与众不同的英语单词Static，该行则表示为我们所添加的192.168.3.0网段。

检查后,由于在拓扑环境中没有服务器指定的 DHCP,因此不能忘记PC端口的IPV4配置,以便使静态路由完全可联网。

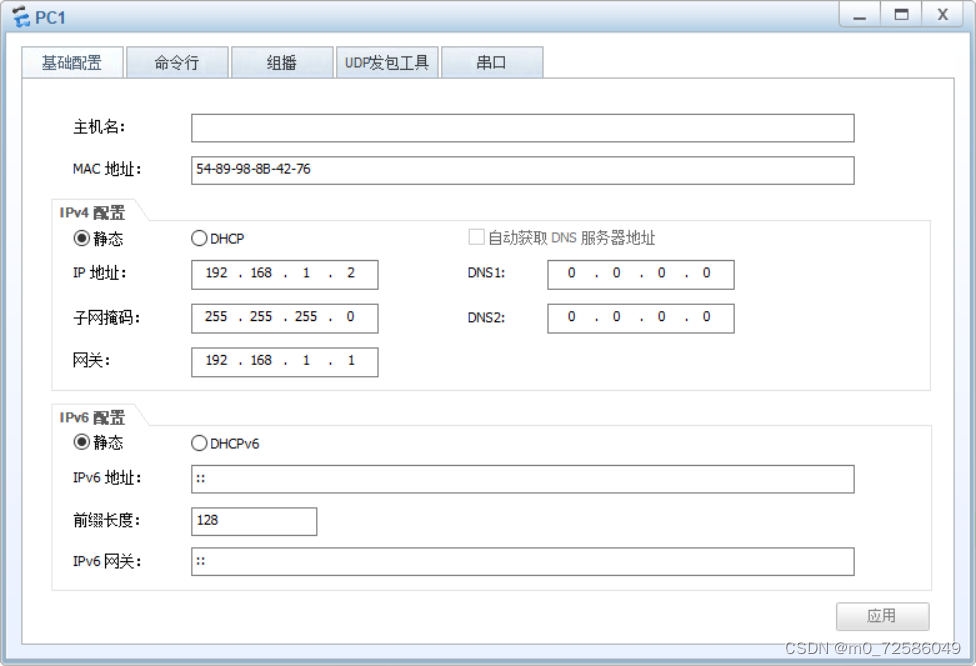

以PC1为例：

IP地址：192.168.1.2-192.168.1.254皆可；

子网掩码：255.255.255.0/24；

网关：192.168.1.1（流量最后离开该广播域的末ip地址）；

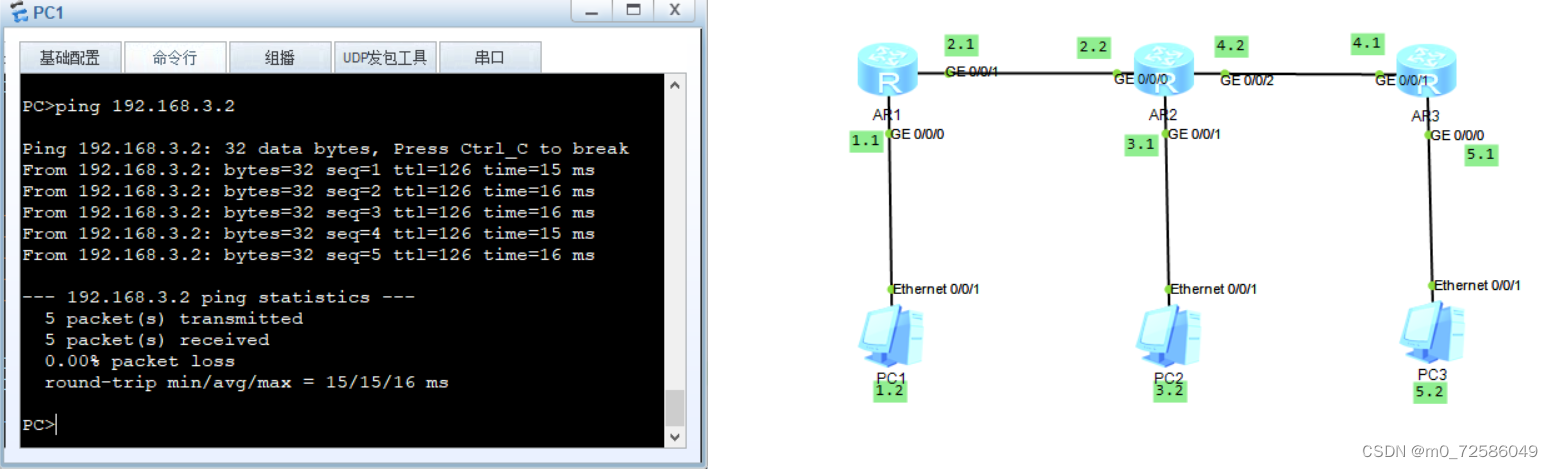

此时，在拓扑环境中完成了路由器的端口配置、路由器静态配置和PC端口IPV4配置。我们使用每个PC端口拨打不同广播区域的PC端口IP,如果每个 ping 行为成功,环境静态路由现在完全可联网;

注:每个PC端口需要在任何广播区域的PC端口上拨号;

最后, 拓扑环境实现了静态路由网络的可访问性.
