实验要求：

1.除R5的环回地址以固定外，整个其他所有的网段基于192.168.1.0/24进行合理的IP地址划分

2.R1-R4每天路由器存在两个环回接口，用于模拟连接PC的网段；地址也在192.168.1.0/24这个网络范围内

3.R1-R4不能直接写一个静态路由来到达/24,但仍可访问

4.网络访问,减少每个路由器的路由器数目,减少路由表数目;避免漏洞

5.在R4和R5之间,正常100M链路通信,在故障时自动转换为100M

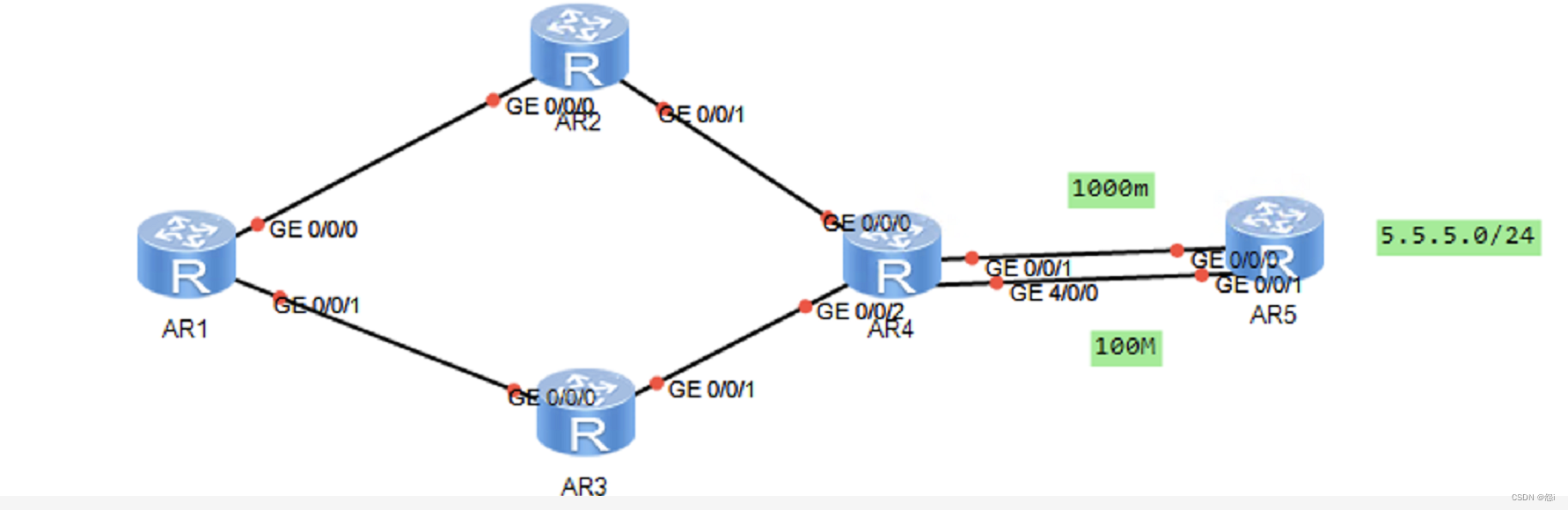

拓扑：

分析：

如受试人要求,除R5外,回电地址为24,其它网段都基于192.168.1.0/24，所以我们需要分开子网,根据拓扑图,它需要14个网格段,所以对192.168.1.0/24借位(16个2的4次方)，通过借用4位元获取的IP地址由每个路由器和回路接口分开

因为是根据192.168.1.0/24来划分所以可以把每个路由器的环回接口进行汇总

如果有不可达的路径时可以使用缺省路由，R4与R5之间正常1000M链路通信，故障时自动改为100M所以R5后面要更改优先级

配置：

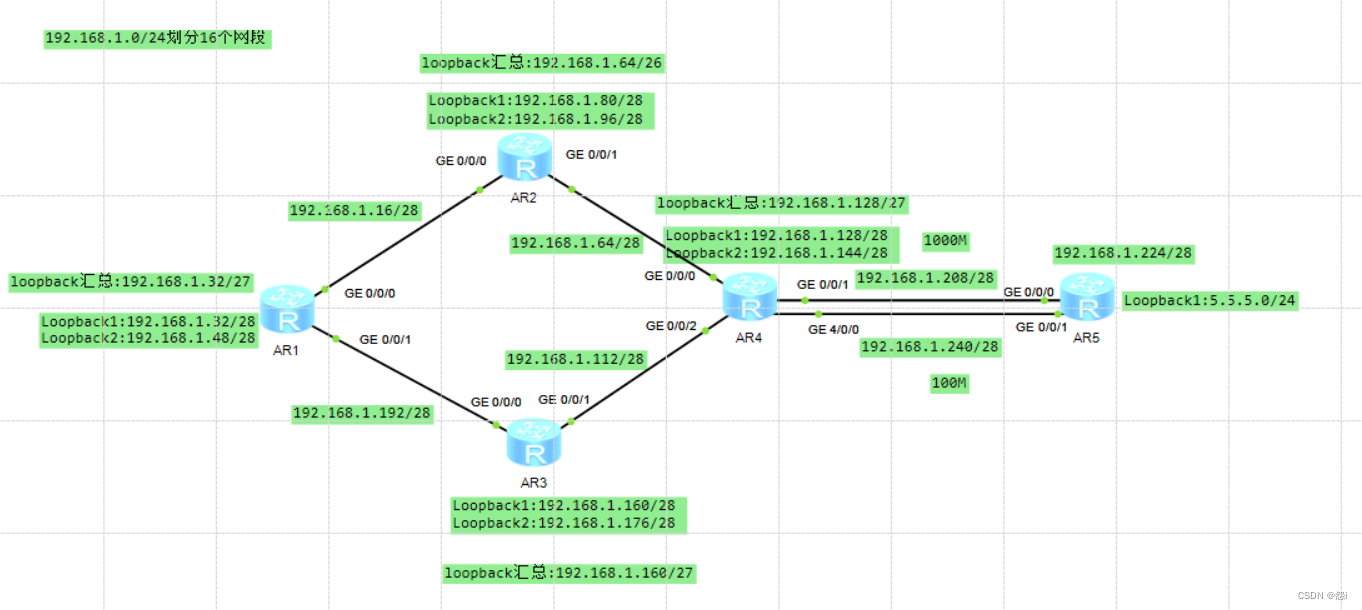

拓扑：

1.配置接口IP和回路IP:

在R1上：

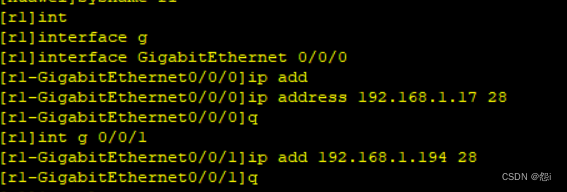

1.输入g0/0/0端口和g0/0/1端口分别配置他们的IP

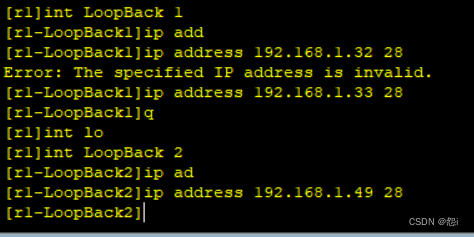

2.创建1和2的循环返回接口并分别配置他们的IP

方程R2,R3,R4,R5 配置IP接口IP并创建循环

增加静态和缺失路径

1.使用ip route-static +要达到的网段+子网掩码+下一跳IP

例：

ip route-static 192.168.1.64 28 192.168.1.18

2.循环逆转直接写网络分段和子网后的复合材料

例：

ip route-static 192.168.1.64 26 192.168.1.18

3.由于R4的循环返回没有可达路径,所以必须添加缺失路径

注:在R1、R2和R3需要两天的延迟,只有一次,否则会出现循环现象

4.需要在R4上添加更多

ip route-static 5.5.5.0 24 192.168.1.210

ip route-static 5.5.5.0 24 192.168.1.242 p 61

5.在R5上添加静态路由时:

100M链添加物品需要添加优先次序61(优先次序)

6.注意负载均衡

验证实验：

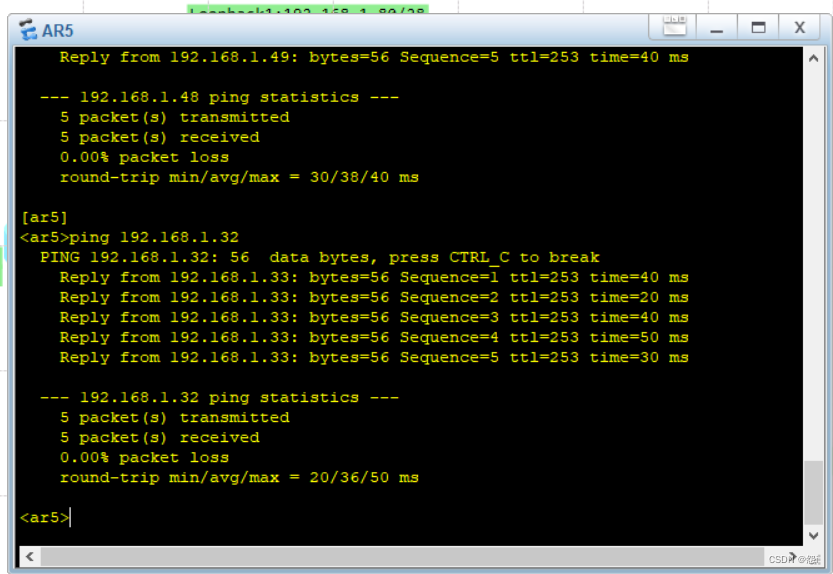

R5顶部的R1环返回和接口

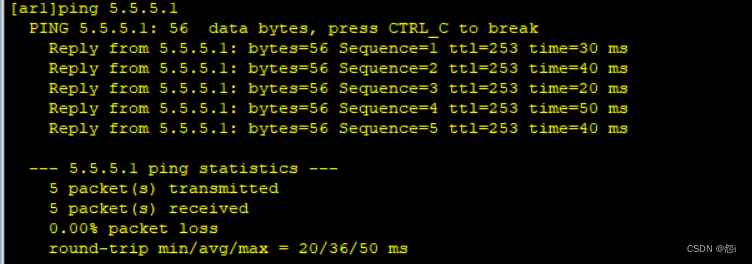

在R1上ping R5的环回地址5.5.5.1

总结：

实验需要在静态中心进行缓慢,首先用路由器接口IP和路由器回路,然后用静态路由器表进行缓慢,最后注意R5上的两个链接需要优先考虑
