      一、静态路由配置

      回顾
      1、静态路由

      • 由管理员手动配置,是单向的,缺乏灵活性

      2、默认路由

      • 静态路由的一种，比较特殊。当IP包中的目标地址无法在任何其他路由中找到时,路由器选择的路径。所有路由表中的包,在路由器中没有目的地,将使用默认路由。这个路由通常连接到另一个路由器,而且这个路由器也处理包:如果你知道如何路由这个包,然后将数据包转移到已知的路线;否则,数据包将转移到默认路径,然后它到达另一个路由器。每次转发，所有路段增加跳远距离.

      1、静态路由

      ip route 目标网络（目标的网段“目标的网络地址") 目标的子网掩码 下一跳地址（下一个路由器的接口的IP地址)或者发往下一个路由器的本地接口（即这个接口的自己的，这个接口指向下一个路由）

      2、默认路由

      3、查看路由条目

      思科：

      综合实验：

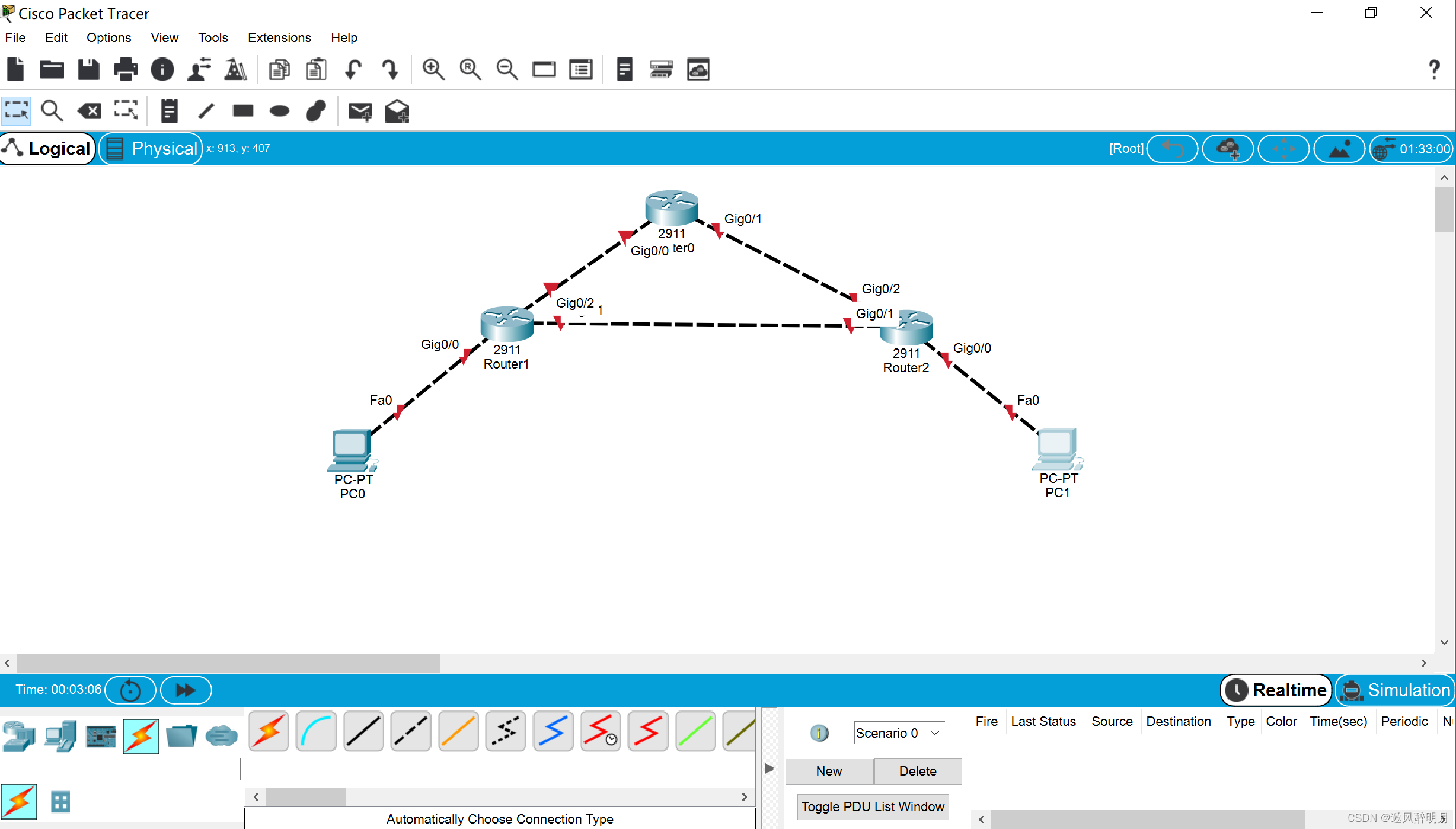

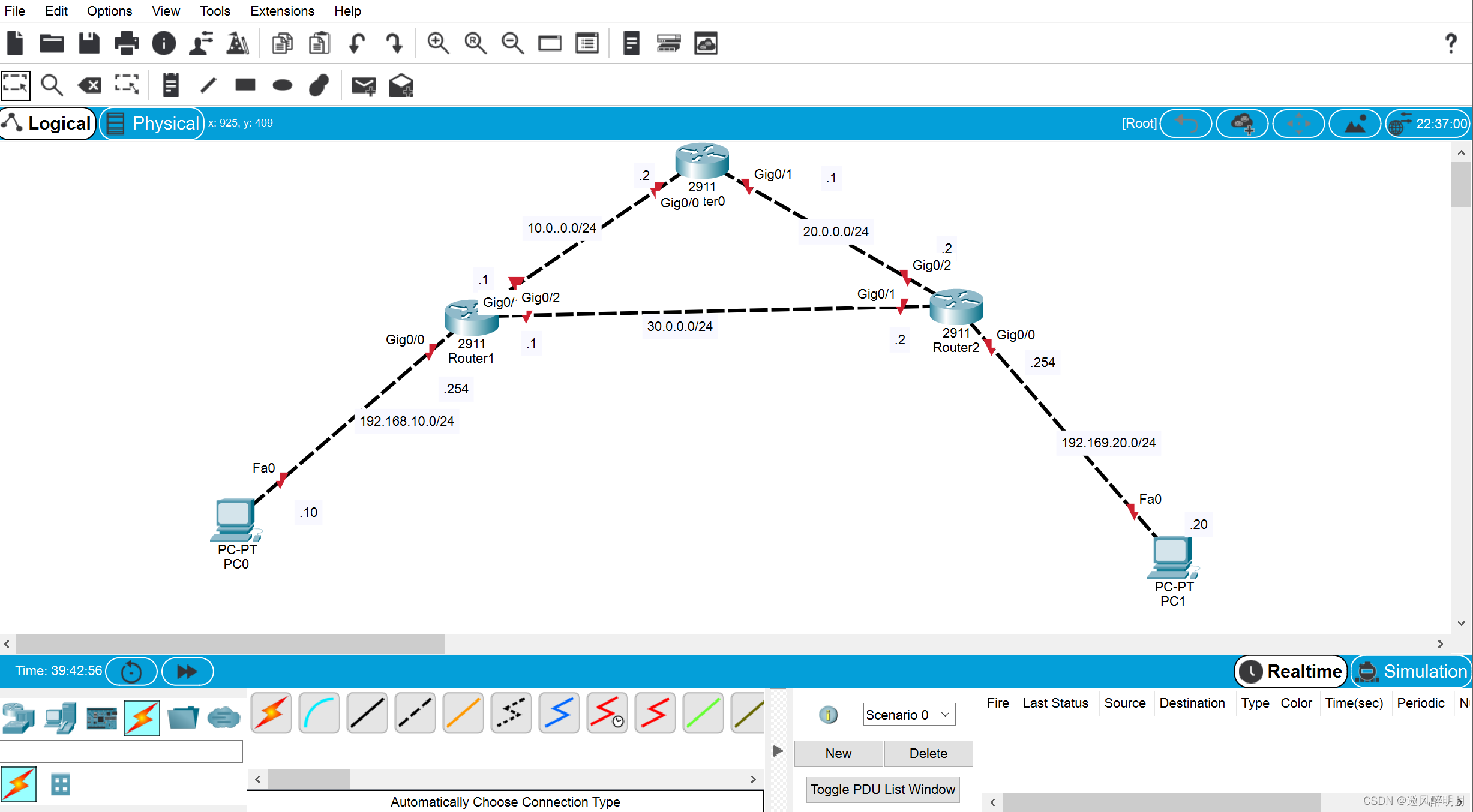

      实验设备:三台2911路由器,两台电脑,用闪电连接
      在这里插入图片描述
      实验要求：
      要求1:PC0接入PC1并通过三个路由器进入侧面
      要求2:PC1接入PC0并通过两个路由器走下边

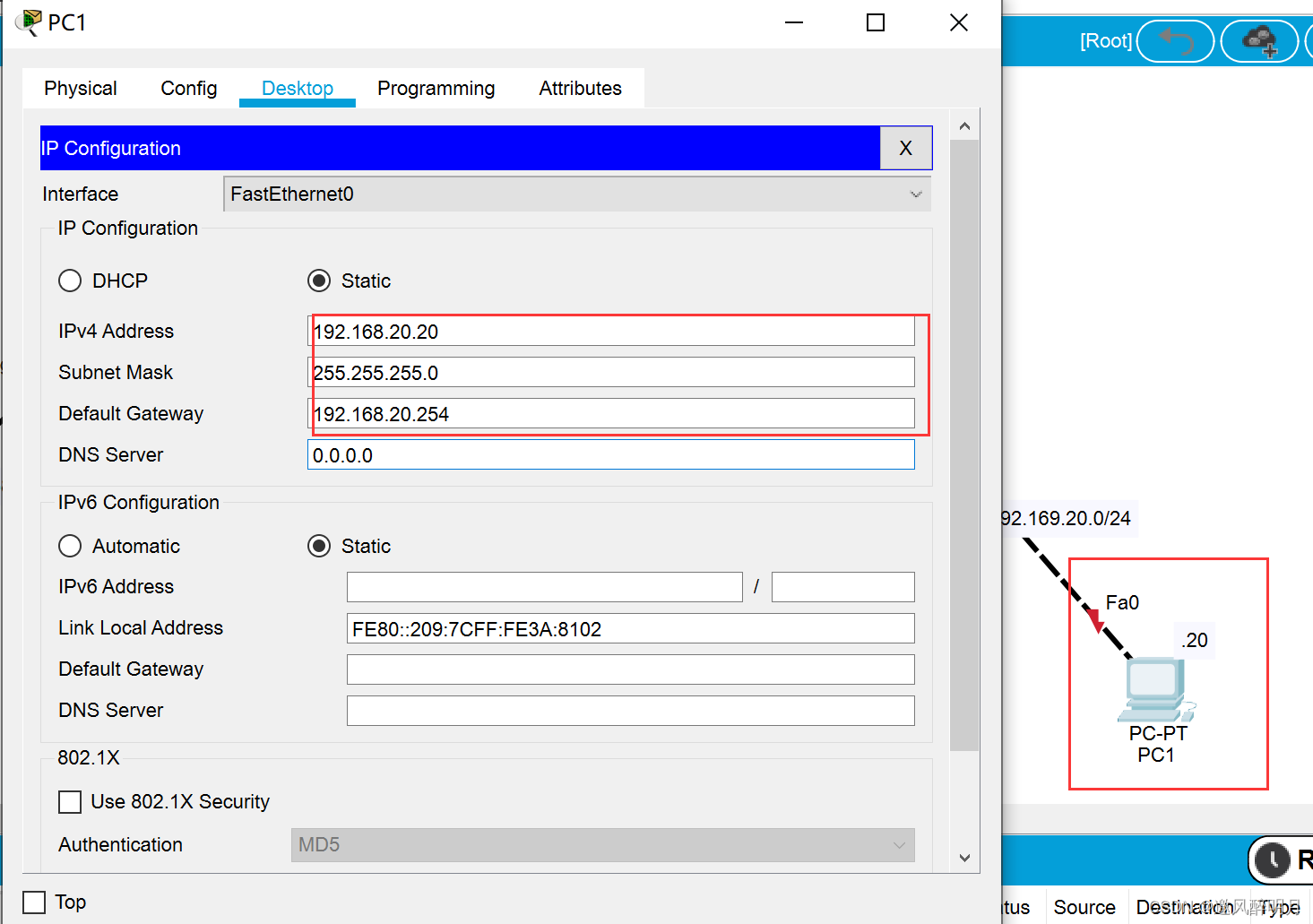

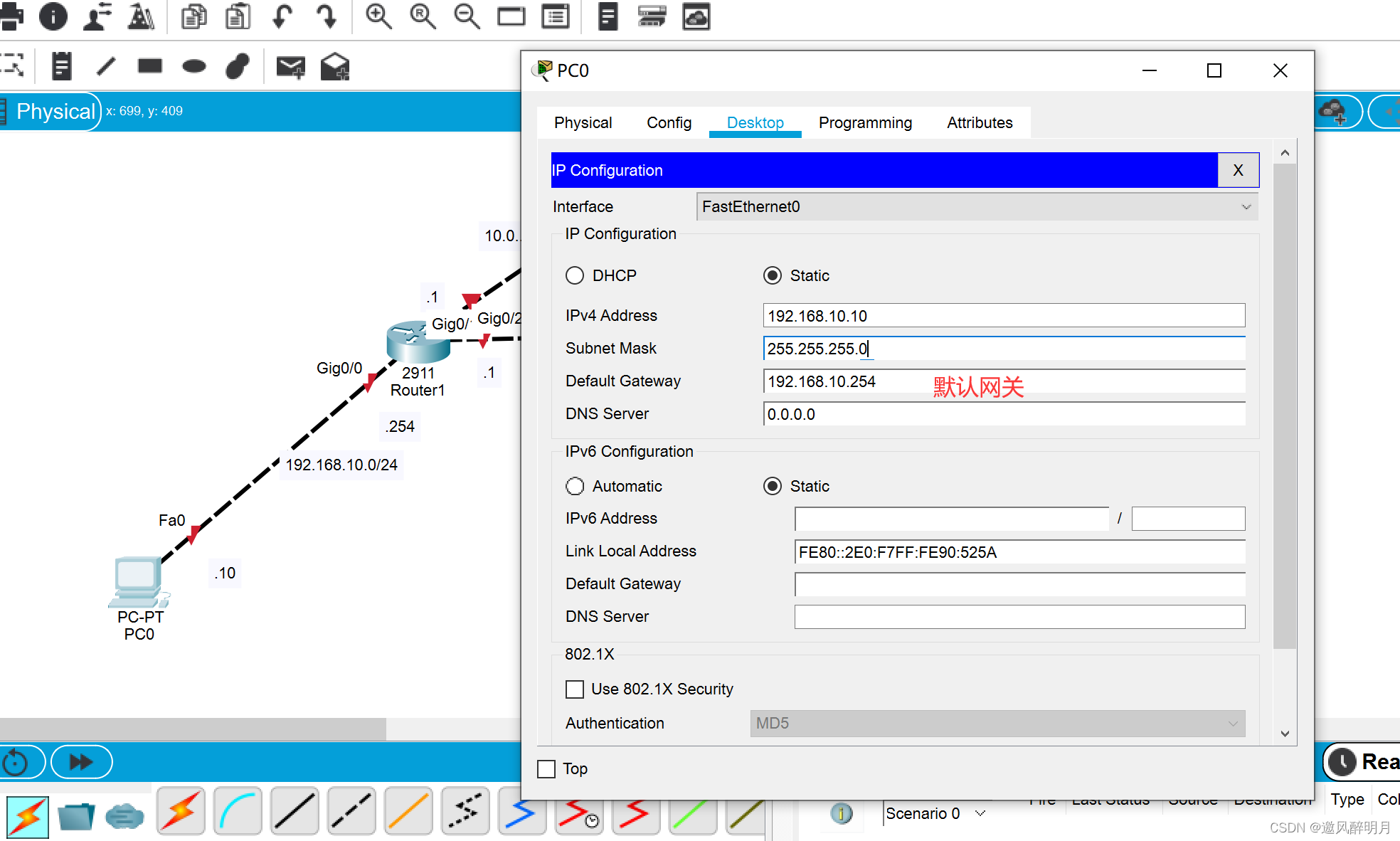

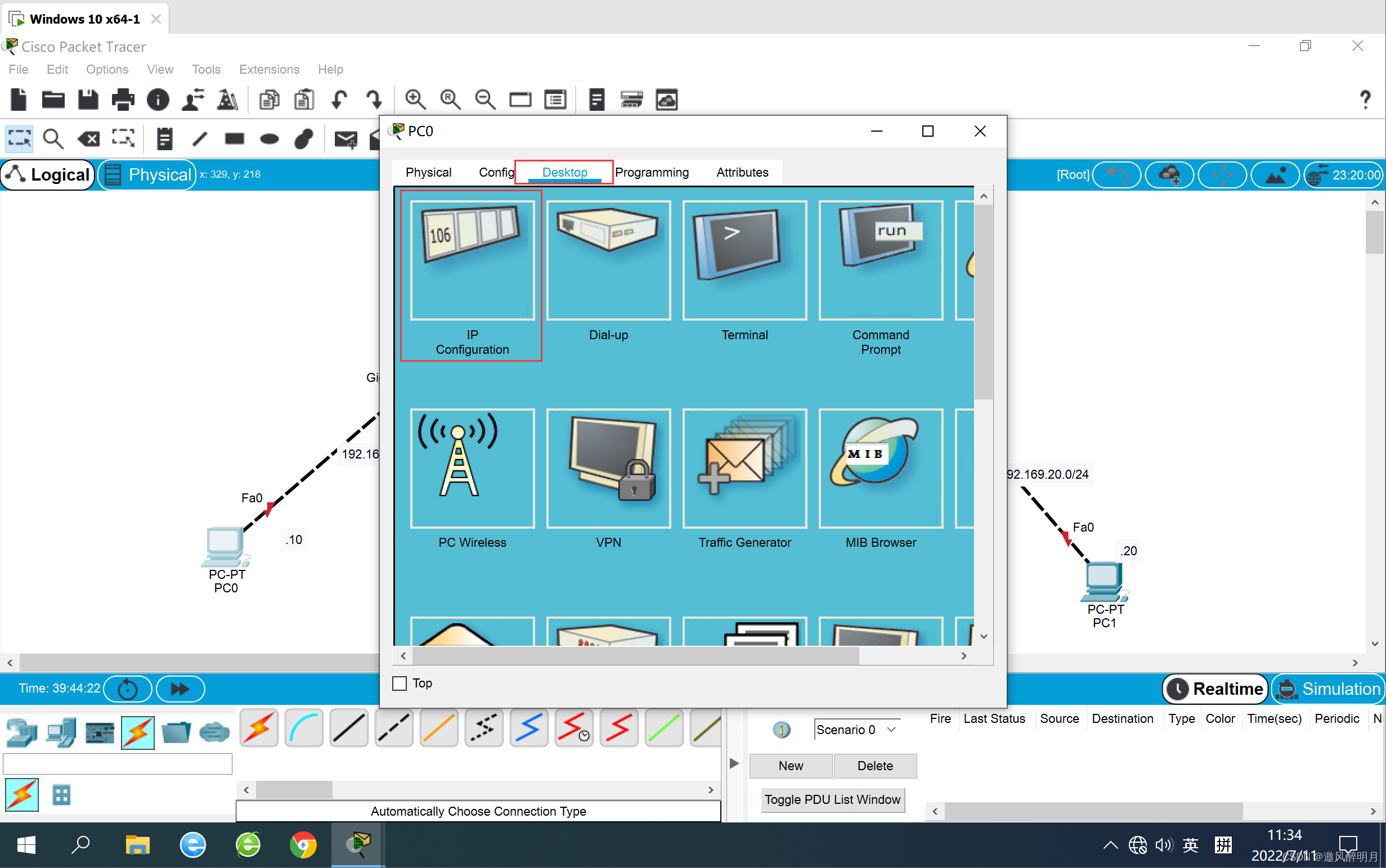

      1.首先设置PC的IP,如下图所示,这里是如何设置图形接口的
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      ps：默认网关，也叫做缺省网关，即连接路由器到PC的接口的IP地址。缺省网关（Default Gateway）是子网与外网连接的设备，通常是一个路由器。当计算机发送信息时,根据发送消息的目标地址,通过子网掩盖确定目标主机是否在本地子网中,如果目标主机是本地子网,则直接发送即可。如果目标不在本地子网中,请向缺失的开关/路由器发送信息,从路由器传输到其他网络,进一步搜索目标主机。
      在这里插入图片描述

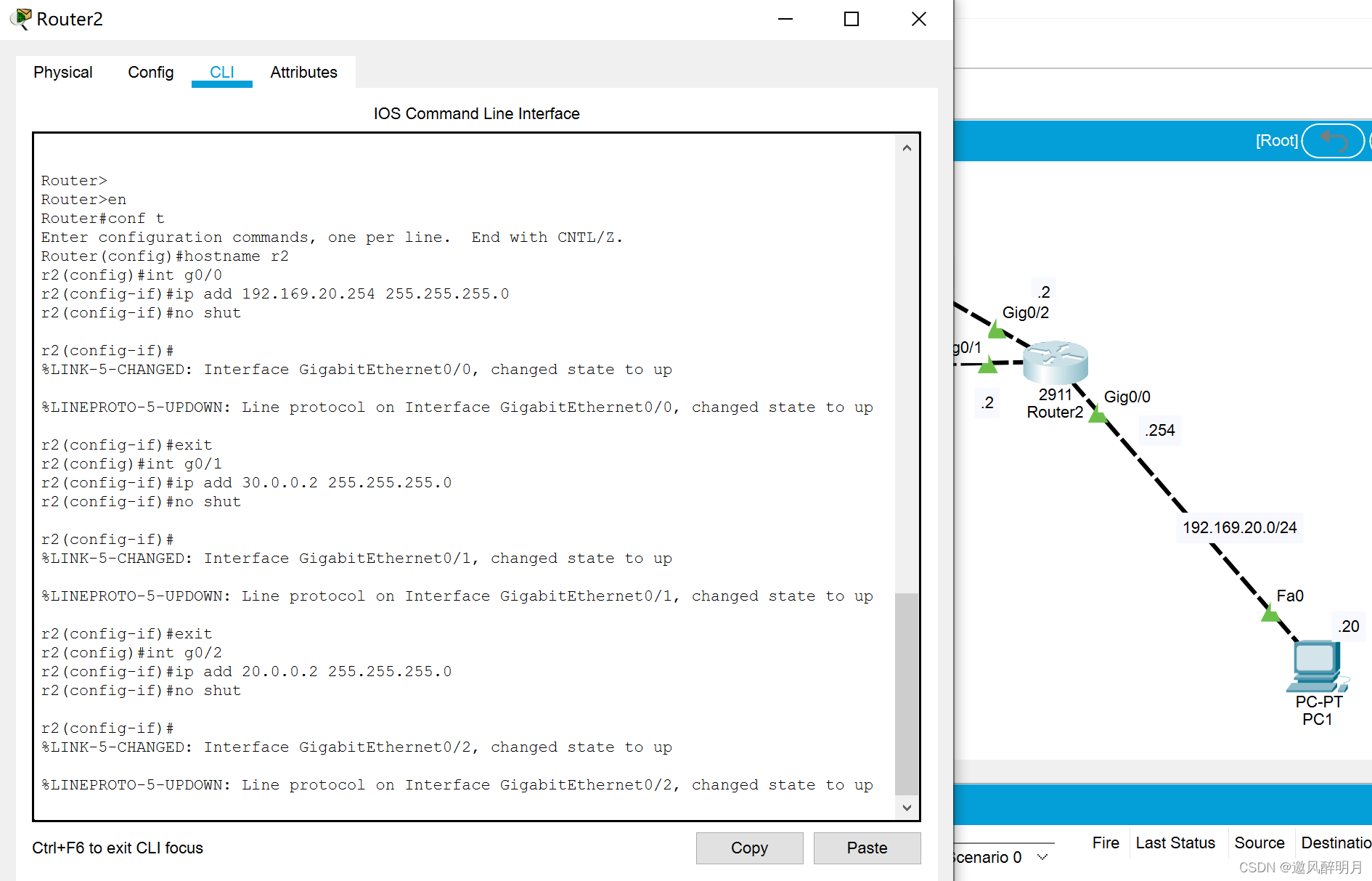

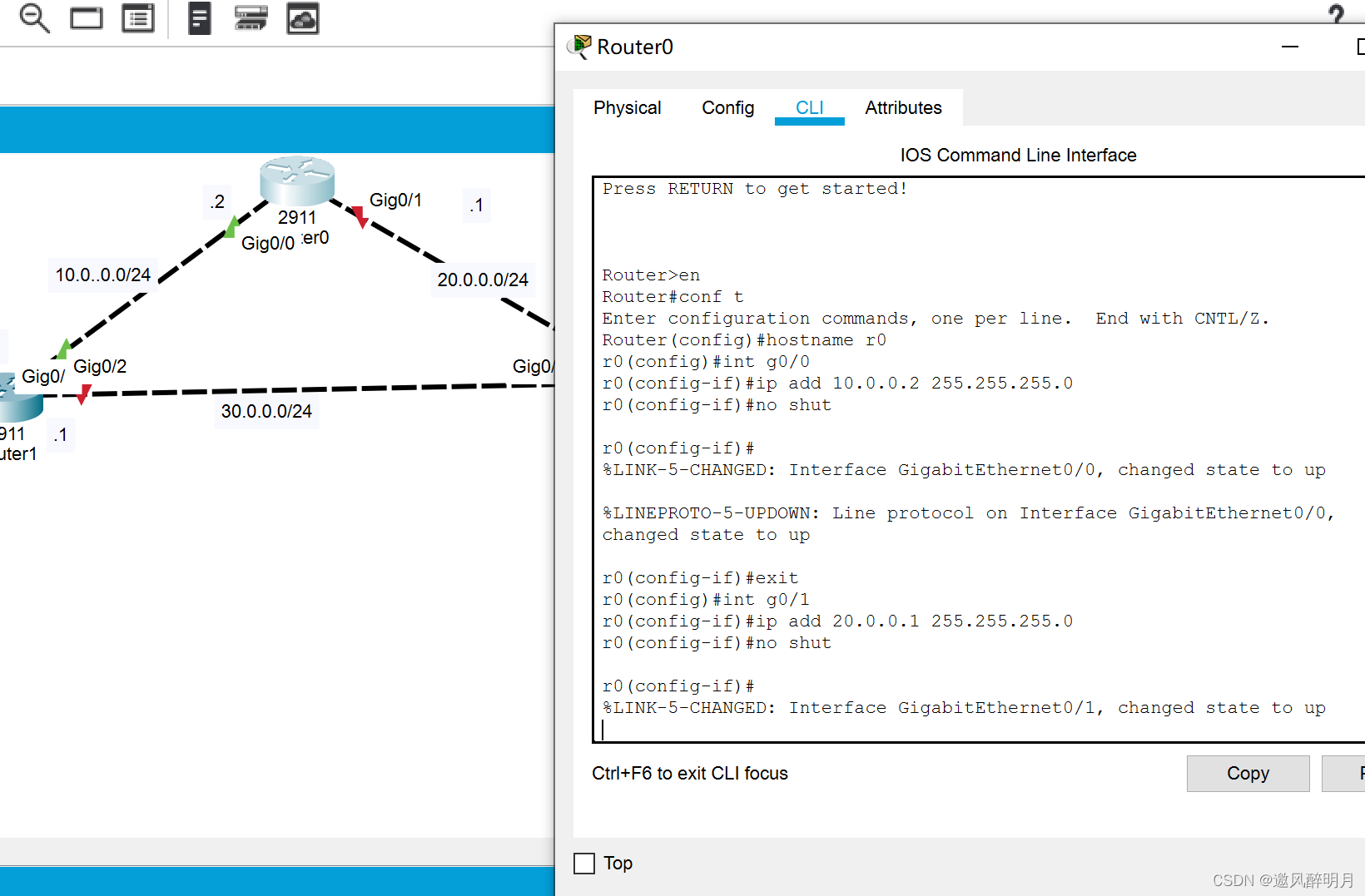

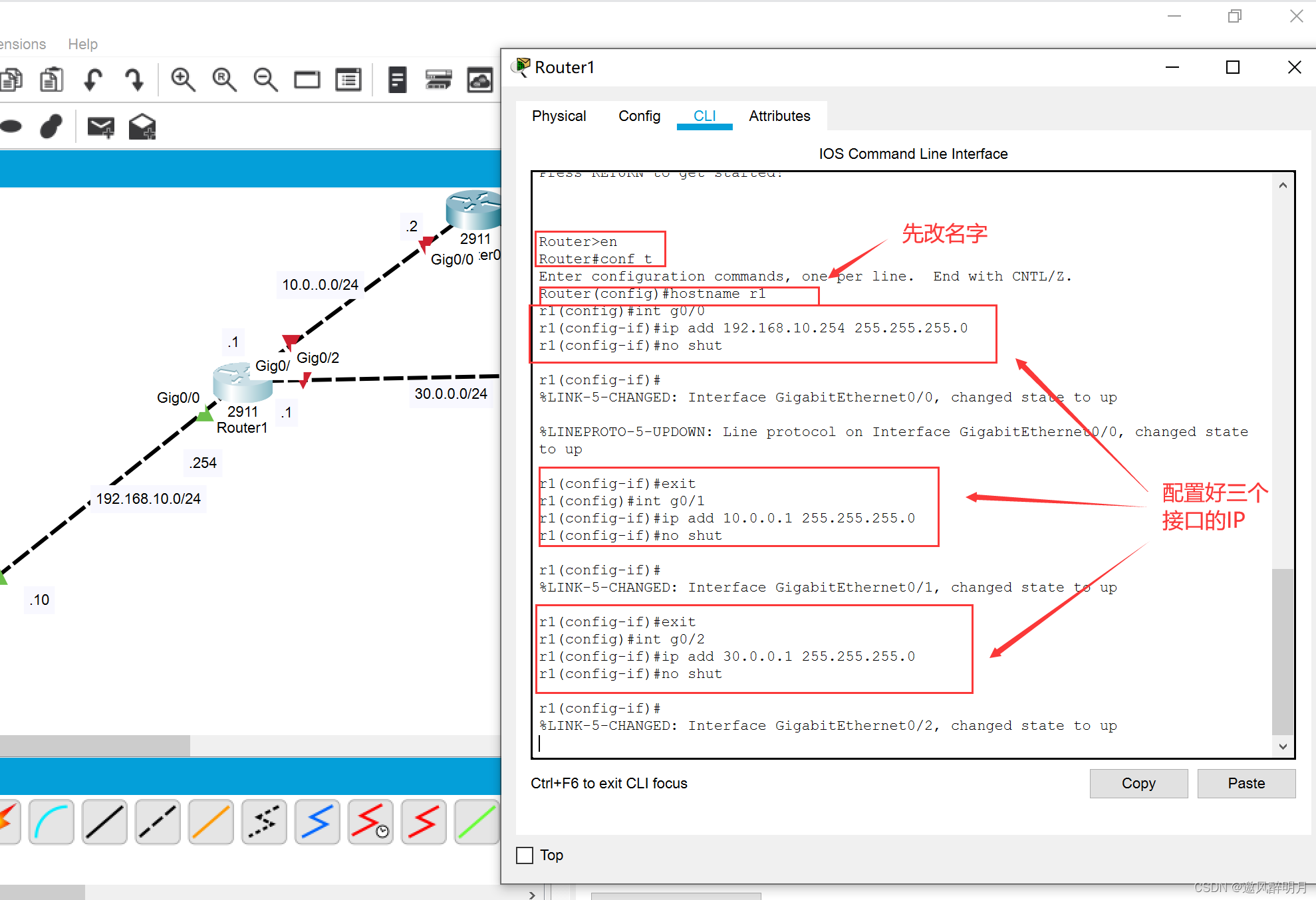

      重新设置路由器的IP参数,然后使用命令行设置它们
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      ps:上图中图和g0/0的地址配错了，应该是192.168的，而不是192.169的，自己改回来就行了

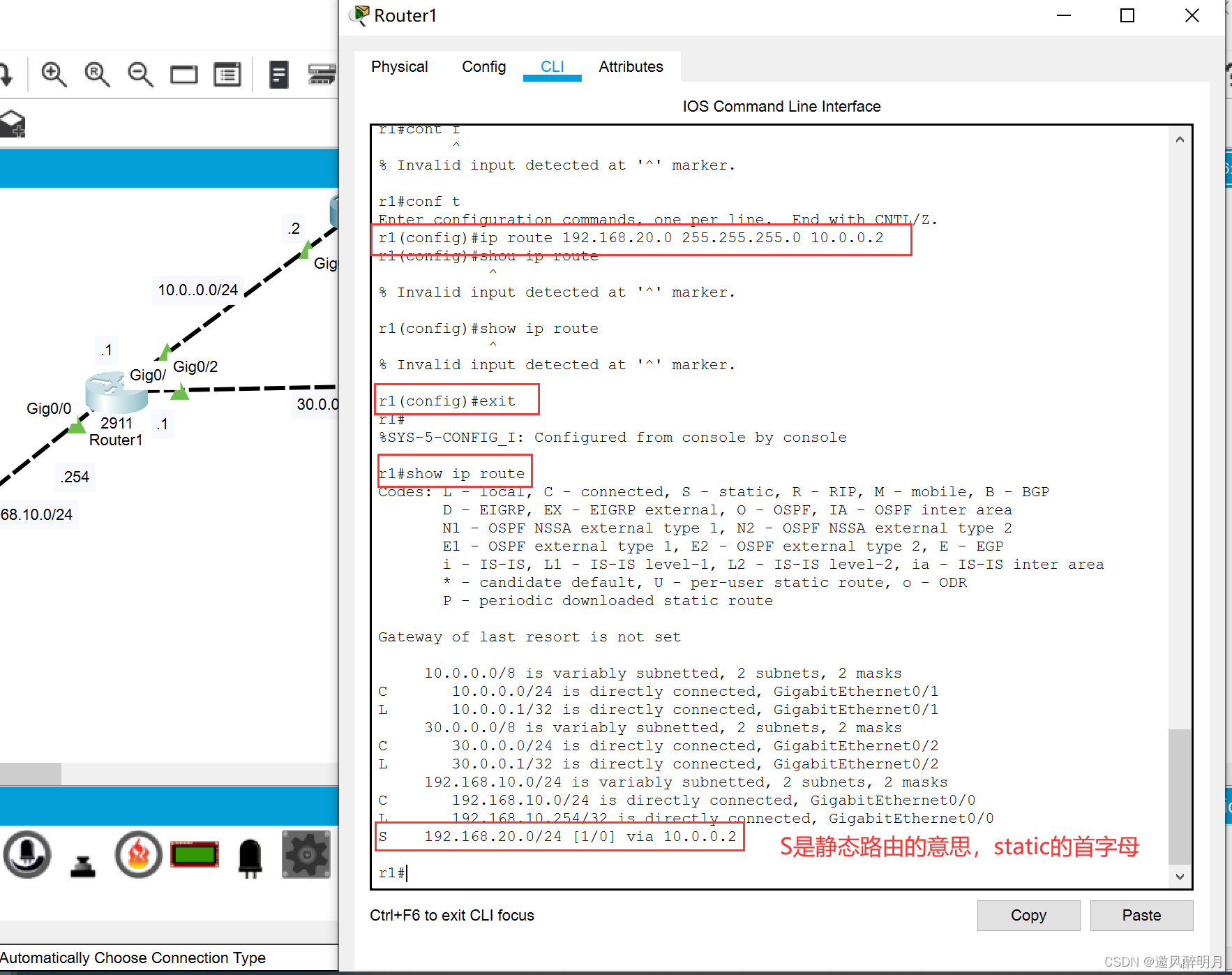

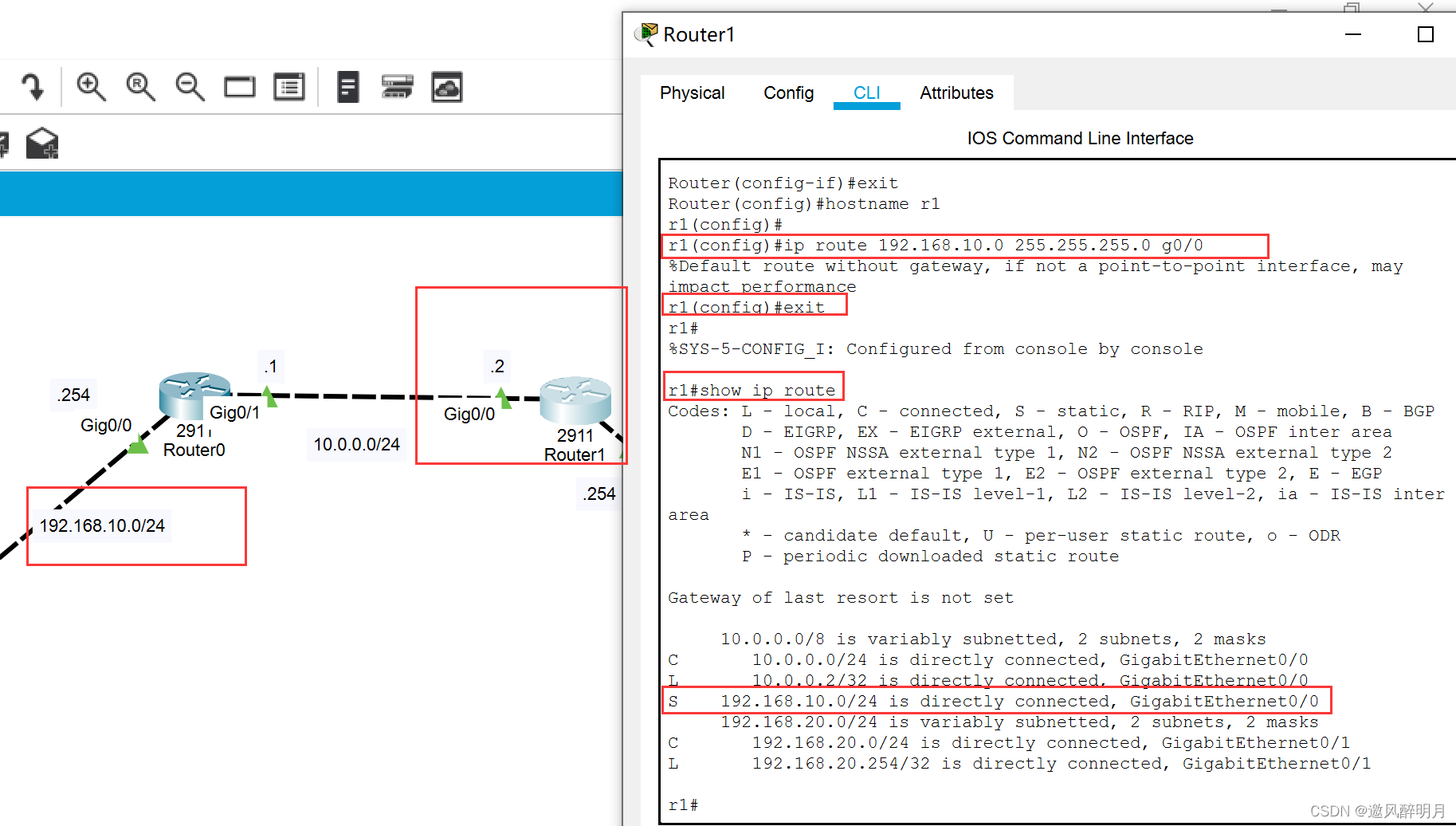

      3.在r1上配置静态路由
      可以用show ip route查看是否配置成功
      在这里插入图片描述

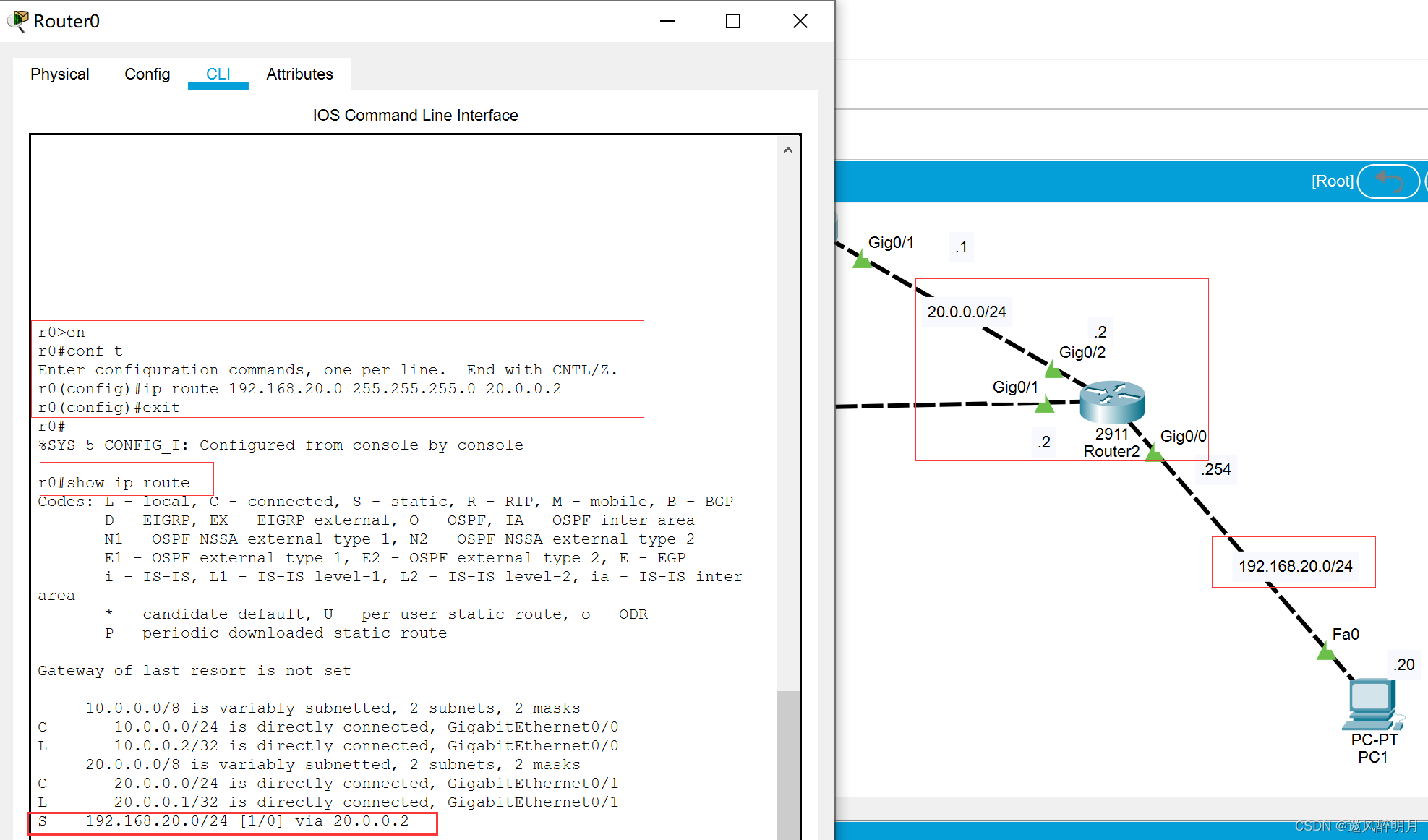

      配置r0上的静态路由
      在这里插入图片描述

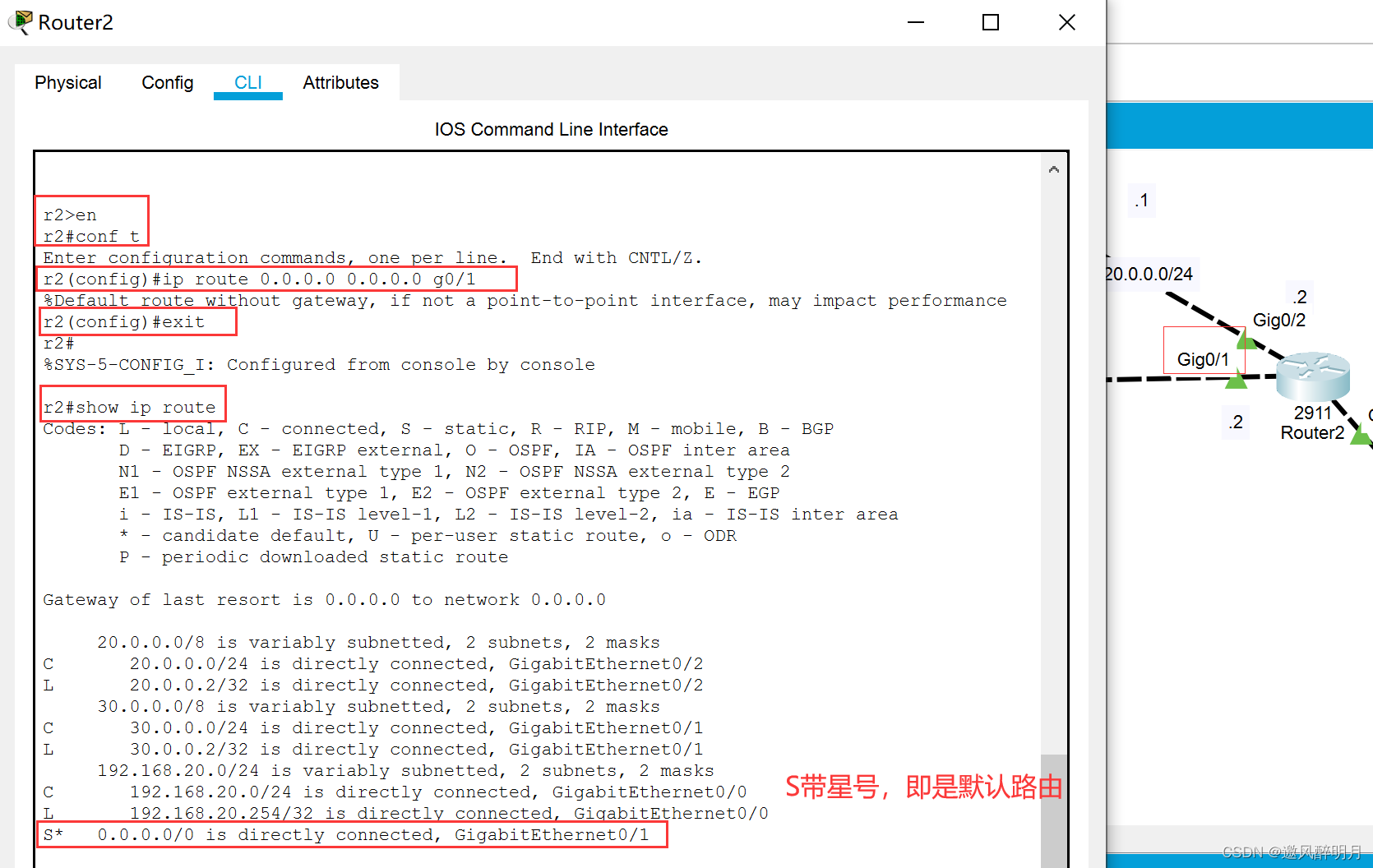

      现在可以将消息发送到PC1,而PC0的路径已经设计好了。 设置默认路径到R2,然后到R1
      在这里插入图片描述
      6、去ping 192.168.20.20第一个拨号失败,第二个成功
      在这里插入图片描述

      在这里插入图片描述

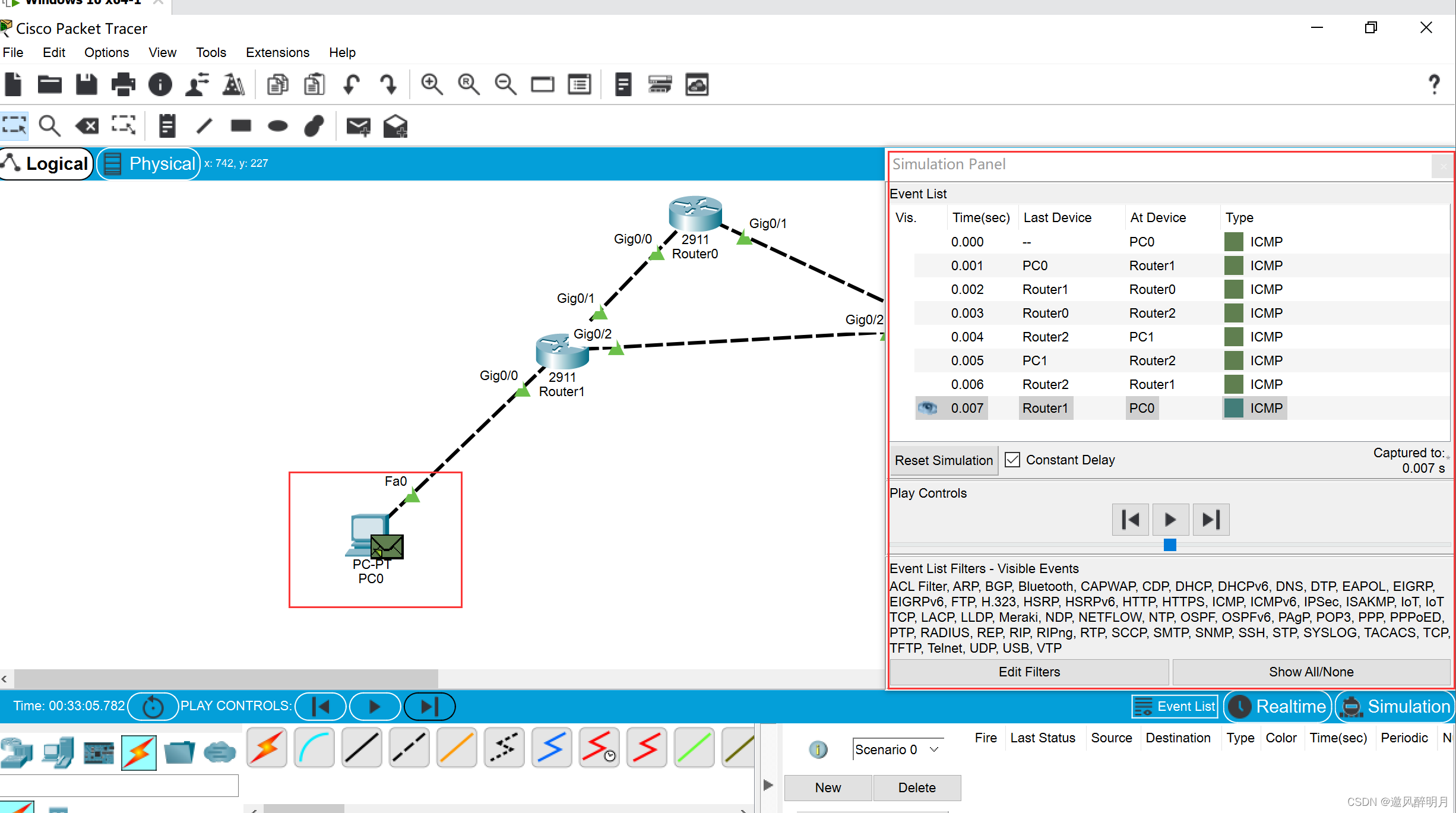

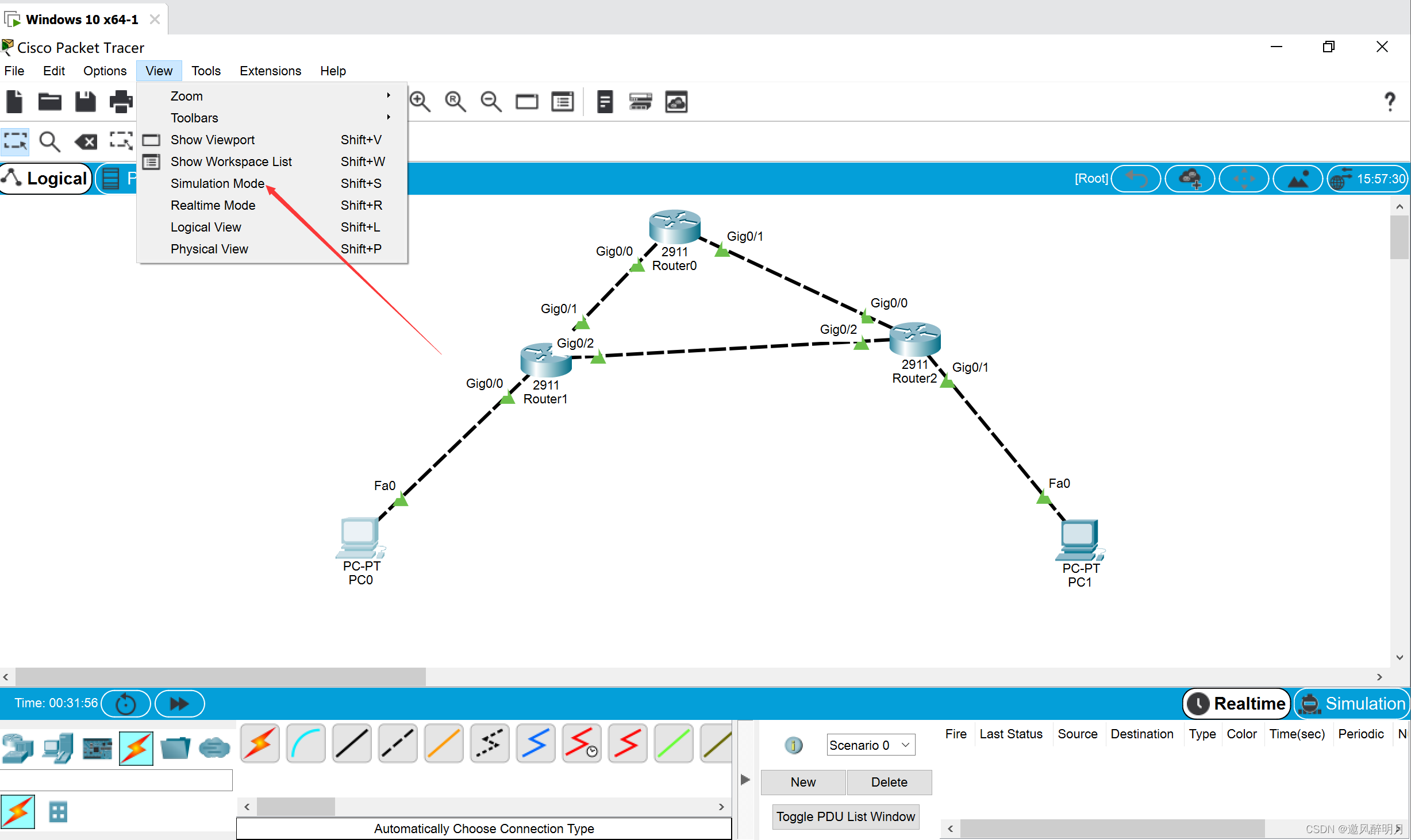

      也可以使用模拟模式来显示报告路径
      在这里插入图片描述
      在这里插入图片描述

      2.在路由器上配置 DHCP

      目的:通过路由器提供的DHCP服务,使客户能够访问IP地址
      DHCP:动态主机配置协议
      主要为客户端提供TCP/IP参数:IP地址、子网罩、网络交换机、DNS服务器地址

      1、思路

      • 定义DHCP地址池
        （1）池的名字

      (二)指定分配的网络范围:网络地址和子网面具,

      (三)指定默认开关

      (4)指定DNS服务器地址

      • 指定保留地址
        保留地址,即取出地址供保留

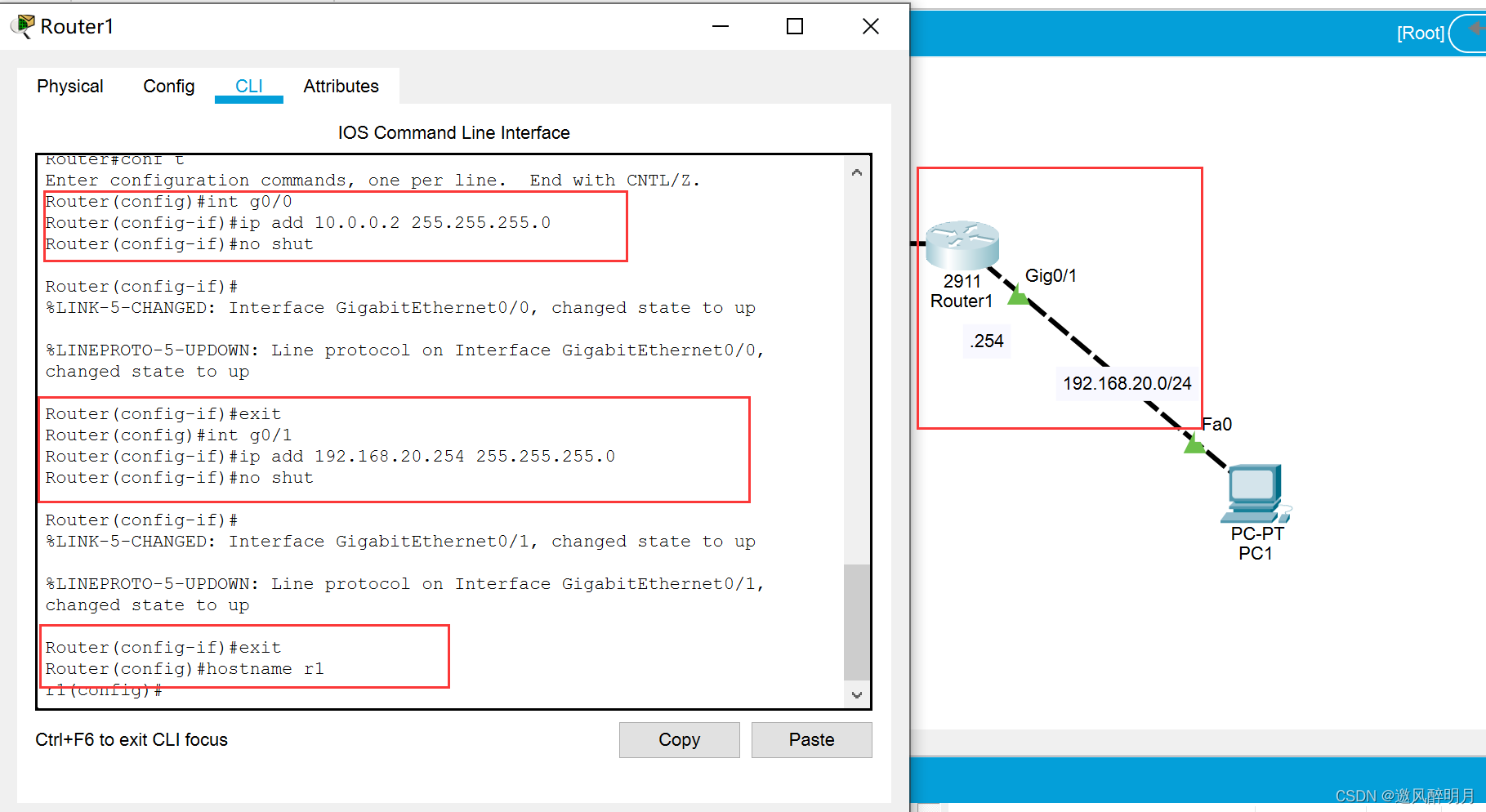

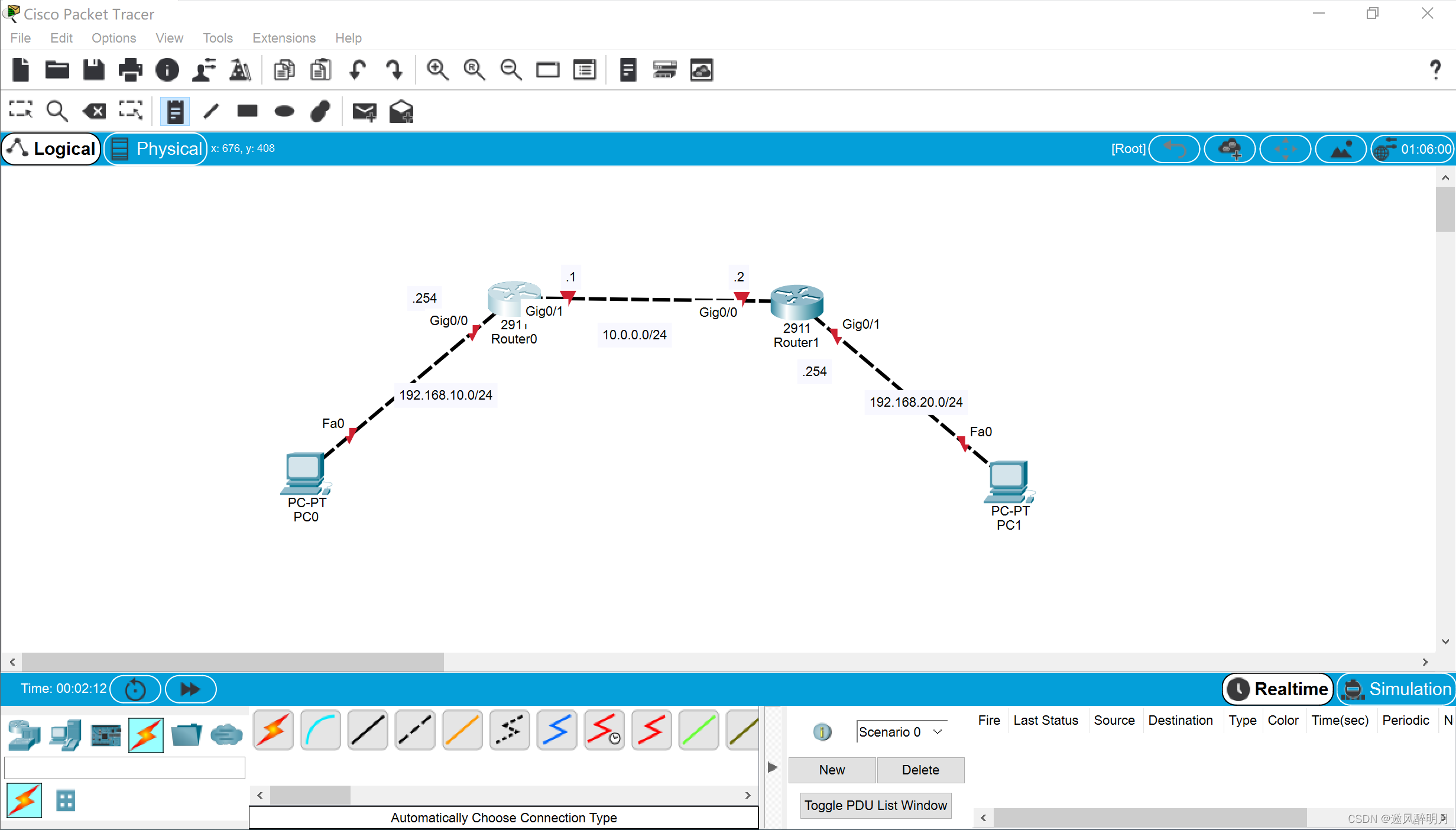

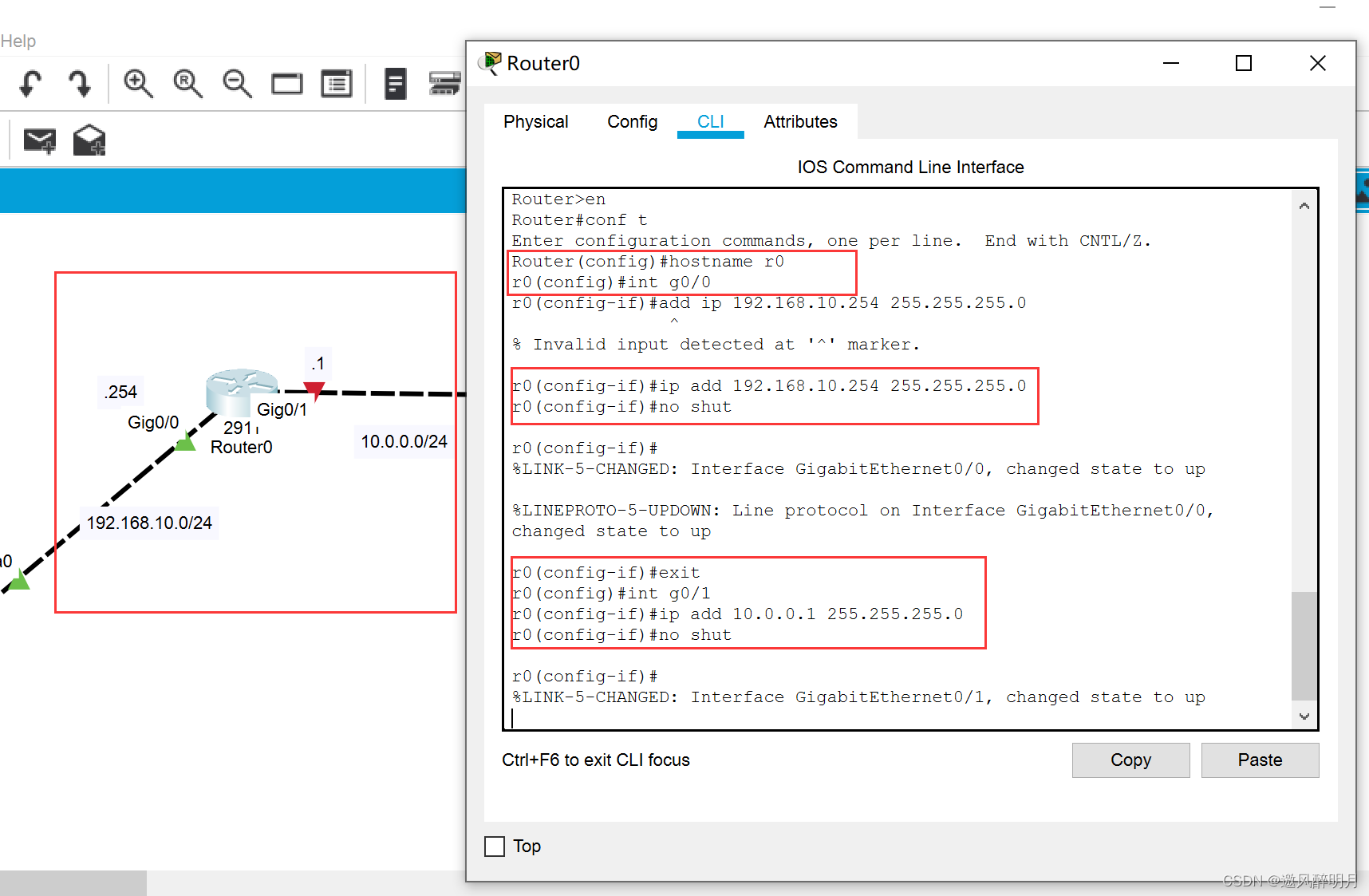

      1.配置路由器的接口IP,如图所示
      在这里插入图片描述
      代码样例：
      Router(config)#int g0/0
      Router(config-if)#ip add 10.0.0.2 255.255.255.0
      Router(config-if)#no shut
      在这里插入图片描述
      在这里插入图片描述
      在路由器上配置静态路由
      如果只有一个方向,为什么设置一个静态路径? 因为如果只有一个方向被传输,它将不会被传输,除非路径表没有路径信息。

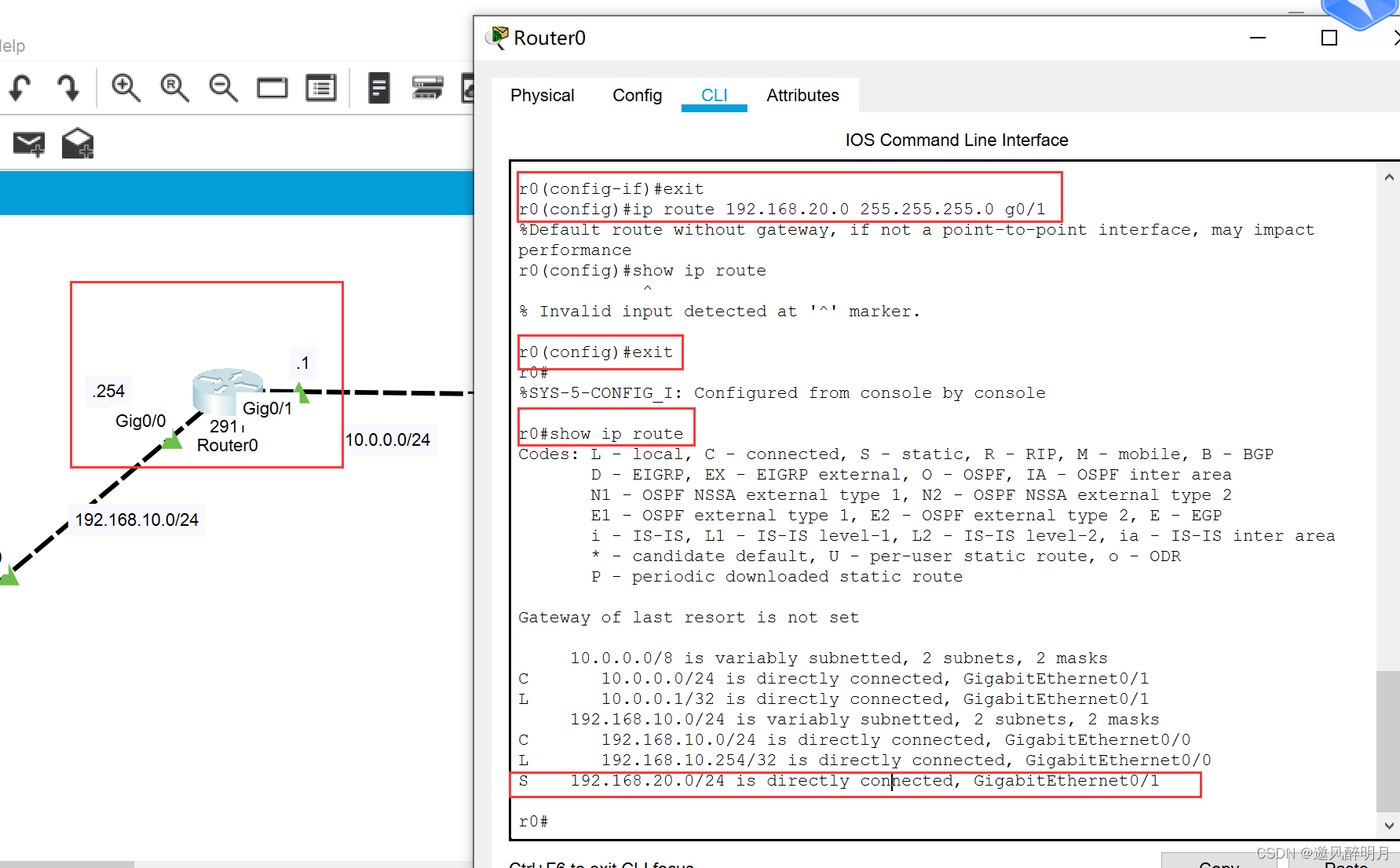

      先在r0上配置：r0(config)#ip route 192.168.20.0 255.255.255.0 g0/1
      配置完查看：r0#show ip route
      在这里插入图片描述
      再去r1上配置：r1(config)#ip route 192.168.10.0 255.255.255.0 g0/0
      配置完查看：r1#show ip route
      在这里插入图片描述

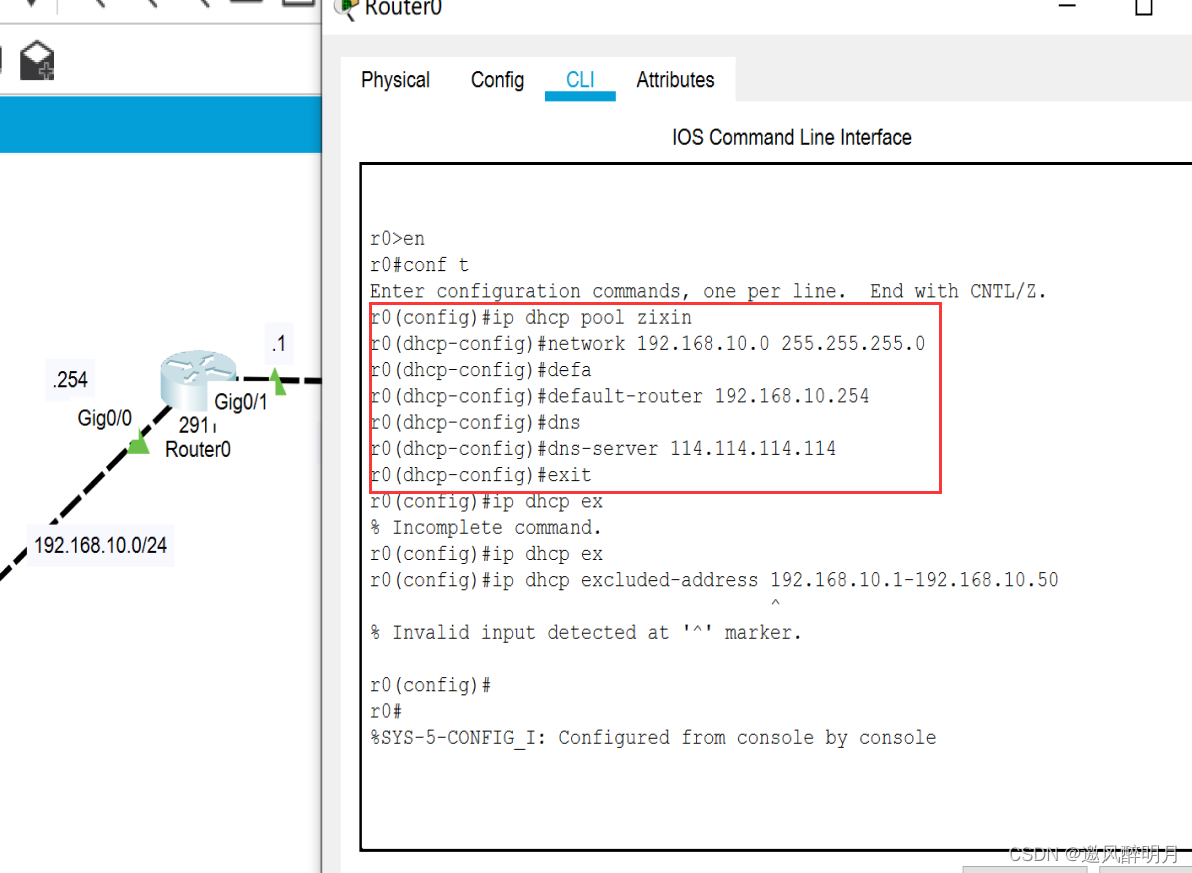

      3.在路由器r0中配置 DHCP
      地址池的名字：r0(config)#ip dhcp pool zixin
      指定分配的网络范围：网络地址和子网掩码：r0(dhcp-config)#network 192.168.10.0 255.255.255.0
      指定默认网关：r0(dhcp-config)#default-router 192.168.10.254
      指定DNS服务器地址:r0(dhcp-config)#dns-server 114.114.114.114这个实验中我们没有Dns, 所以只是建立它的问题。

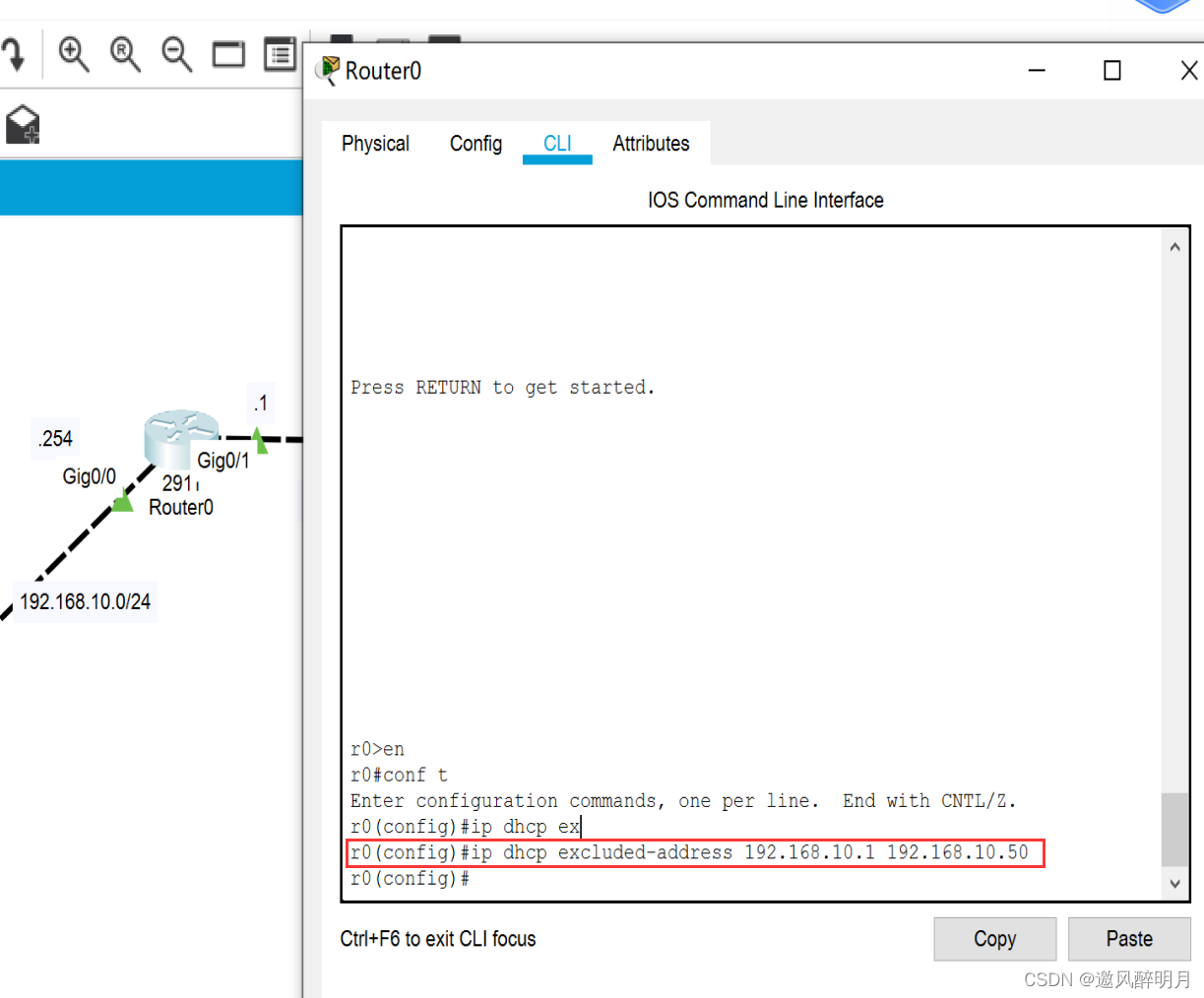

      指定保留地址：r0(config)#ip dhcp excluded-address 192.168.10.1 192.168.10.50
      在这里插入图片描述
      在这里插入图片描述

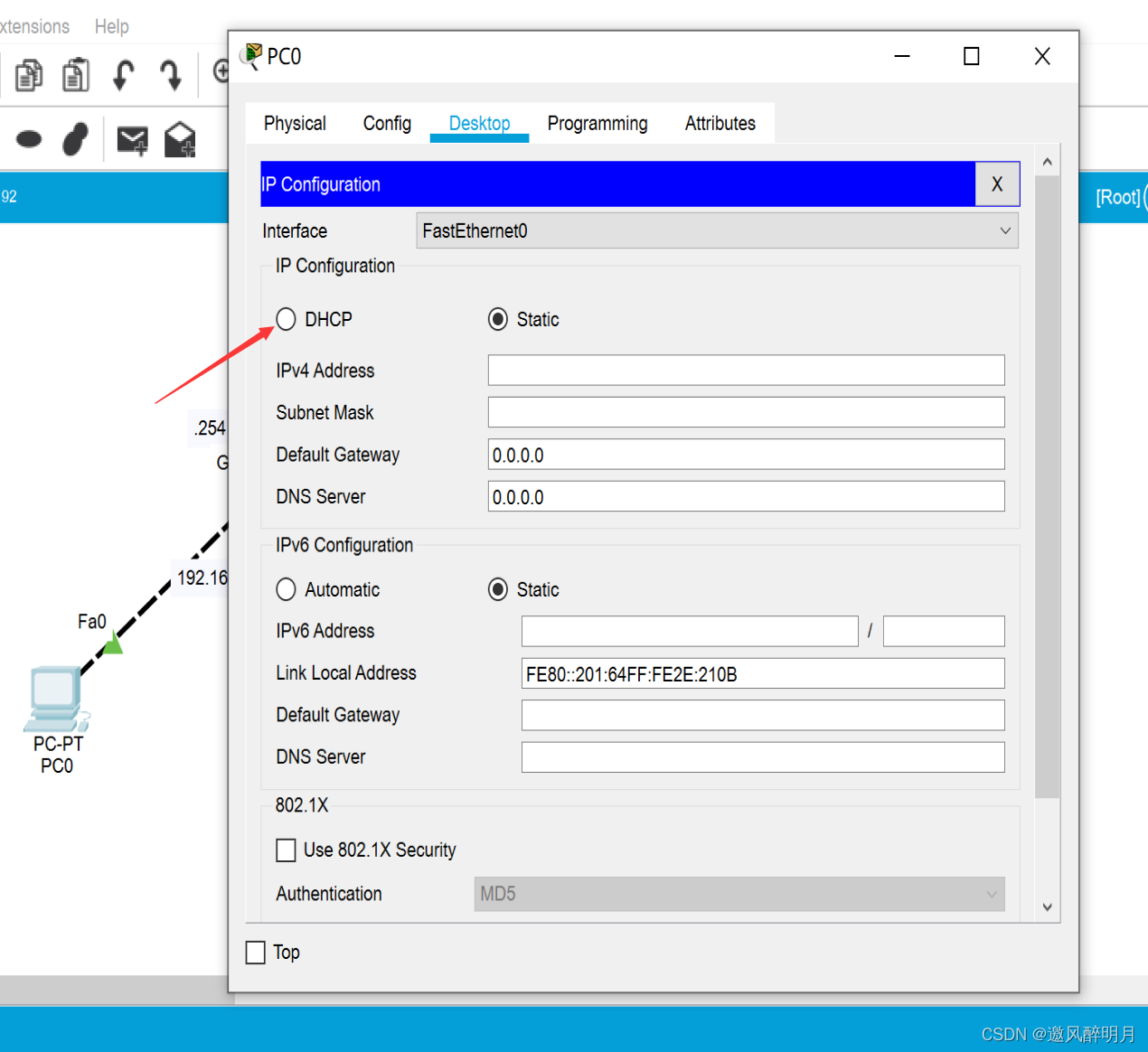

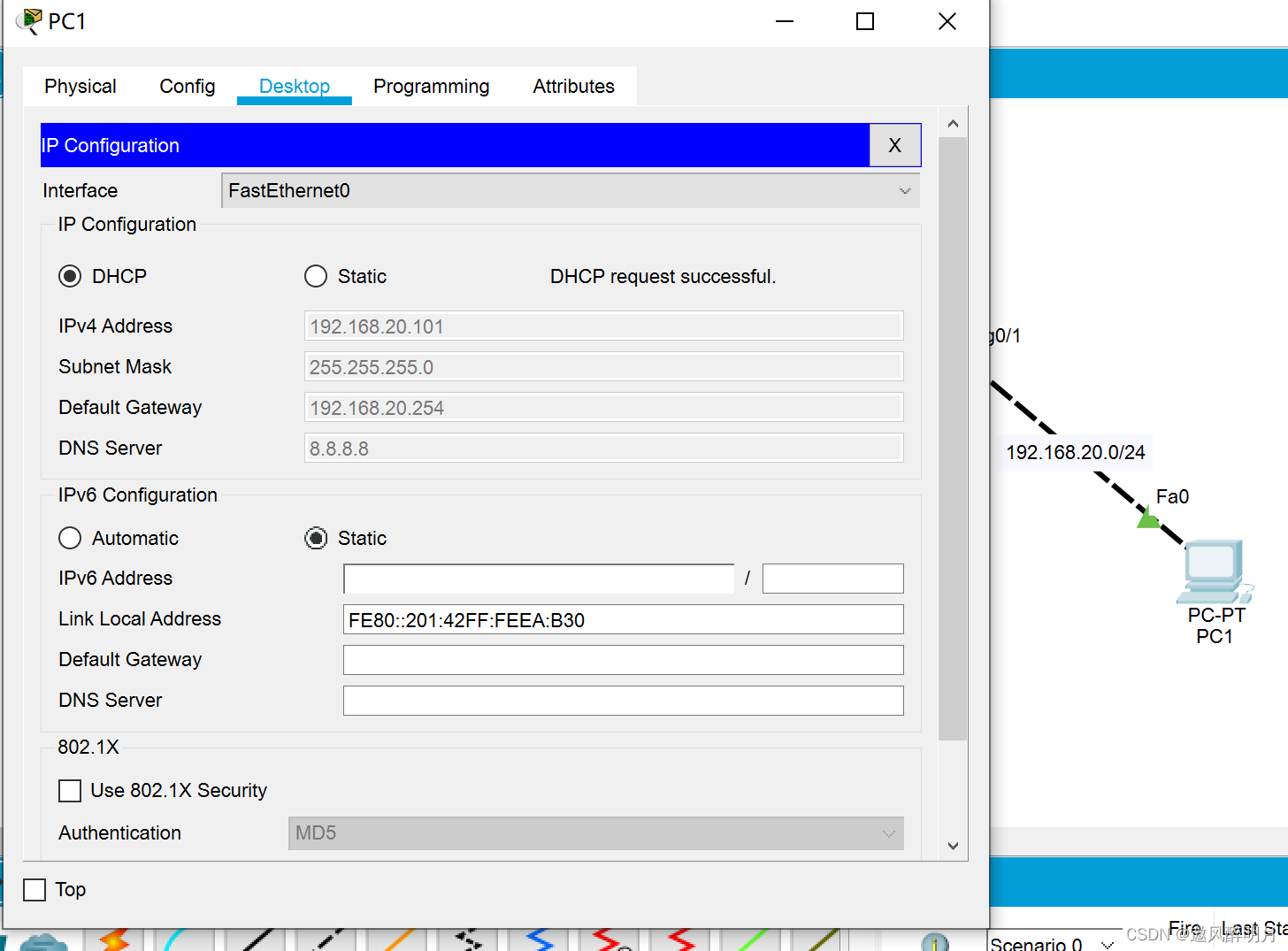

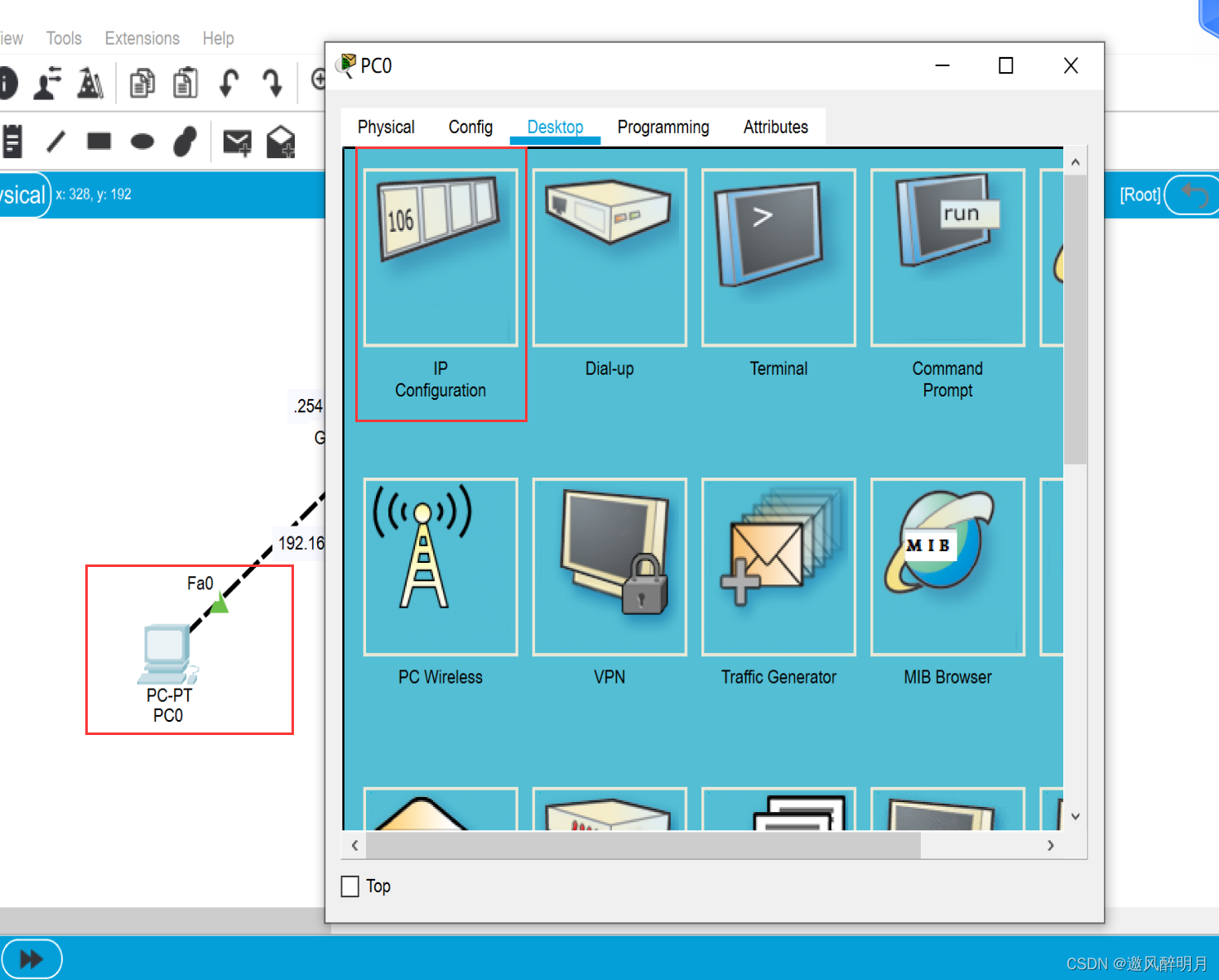

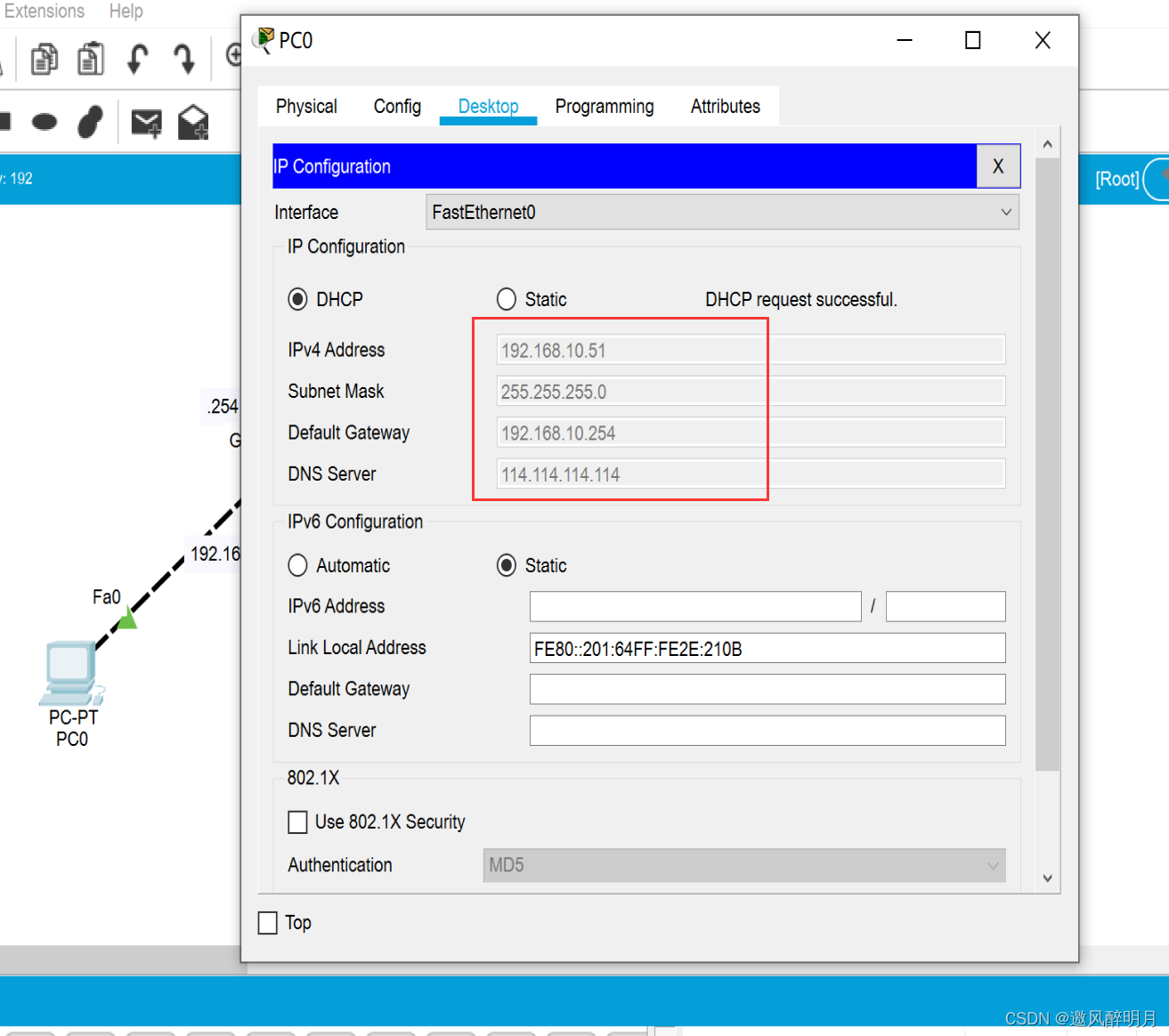

      获取PC0图形页的 DHCP
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述

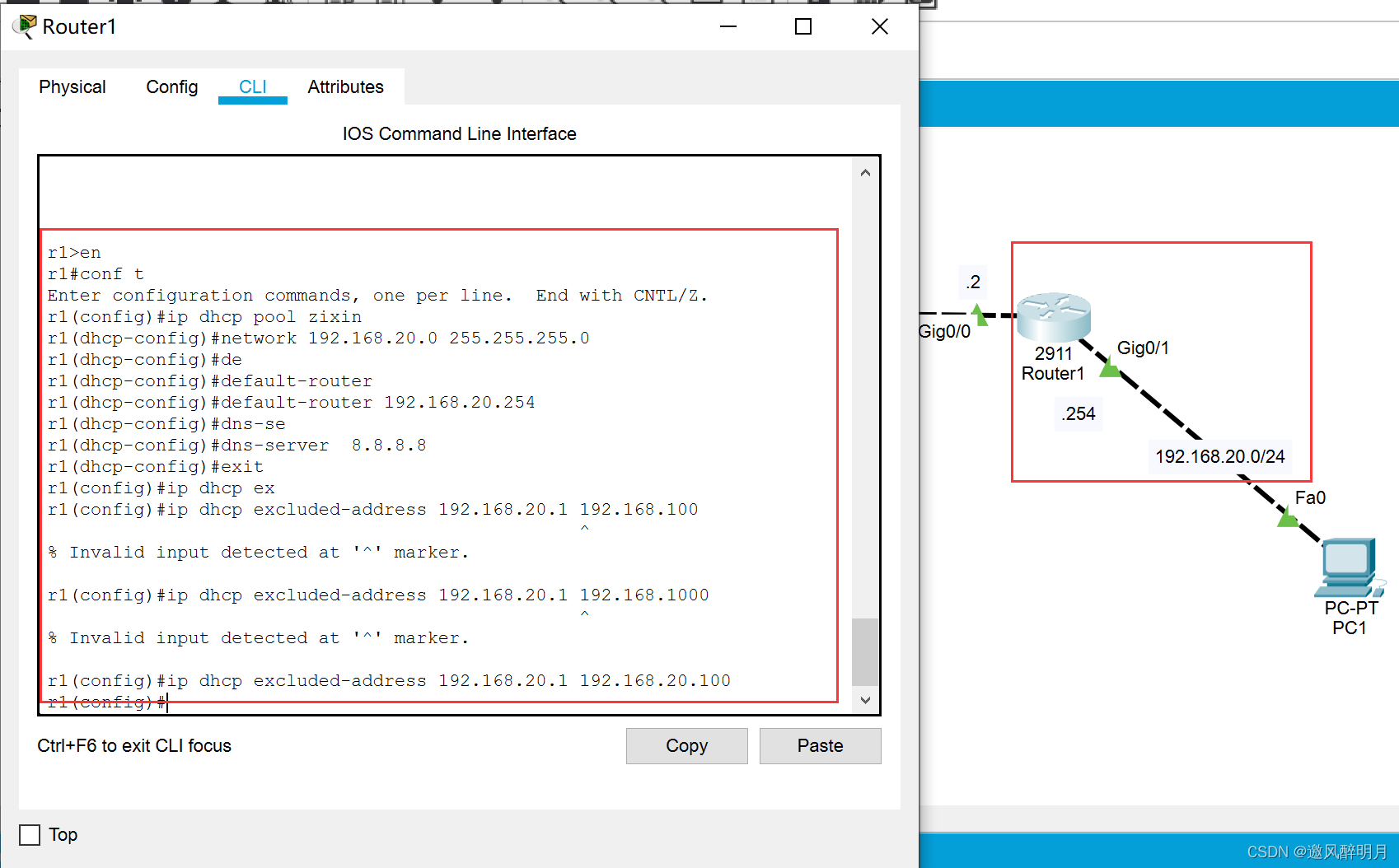

      以上3和4的操作在r1上重复
      在这里插入图片描述
      在这里插入图片描述

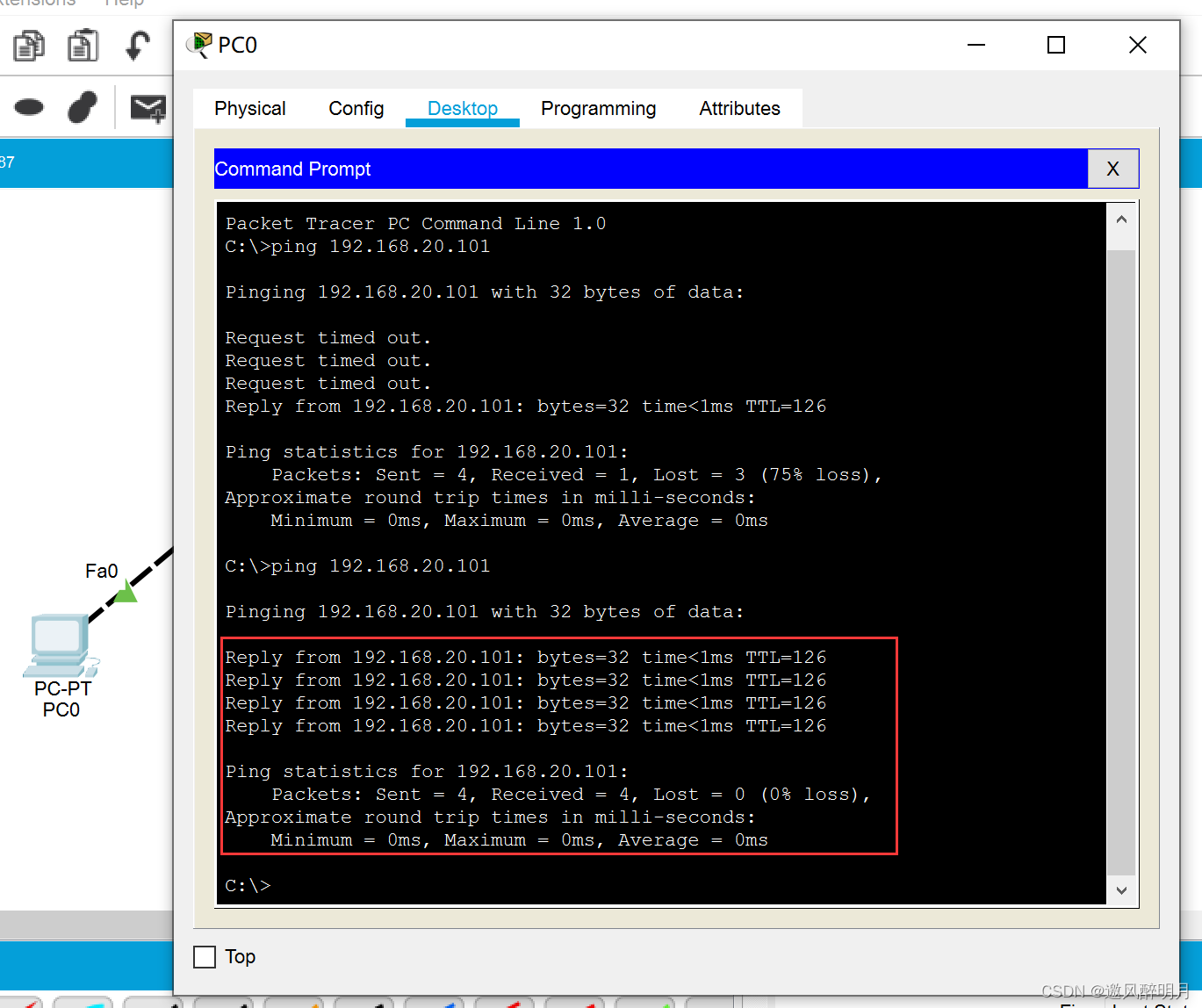

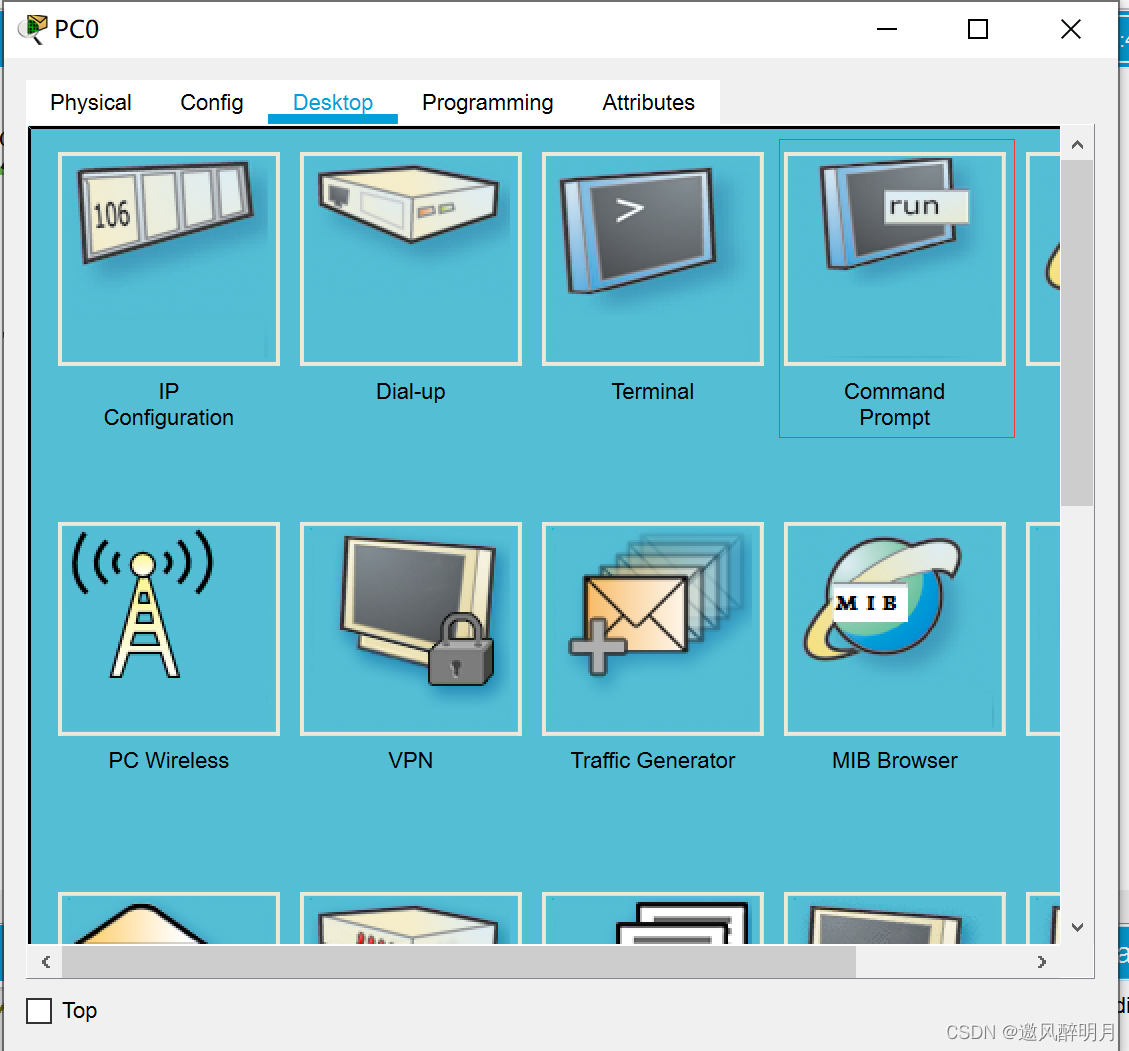

      PC0中的 PingPC1:ping 192.168.20.101
      第一次没有成功,第二次完全成功
      在这里插入图片描述

      虚拟域名网络VLAN

      • 主要应用在交换机上

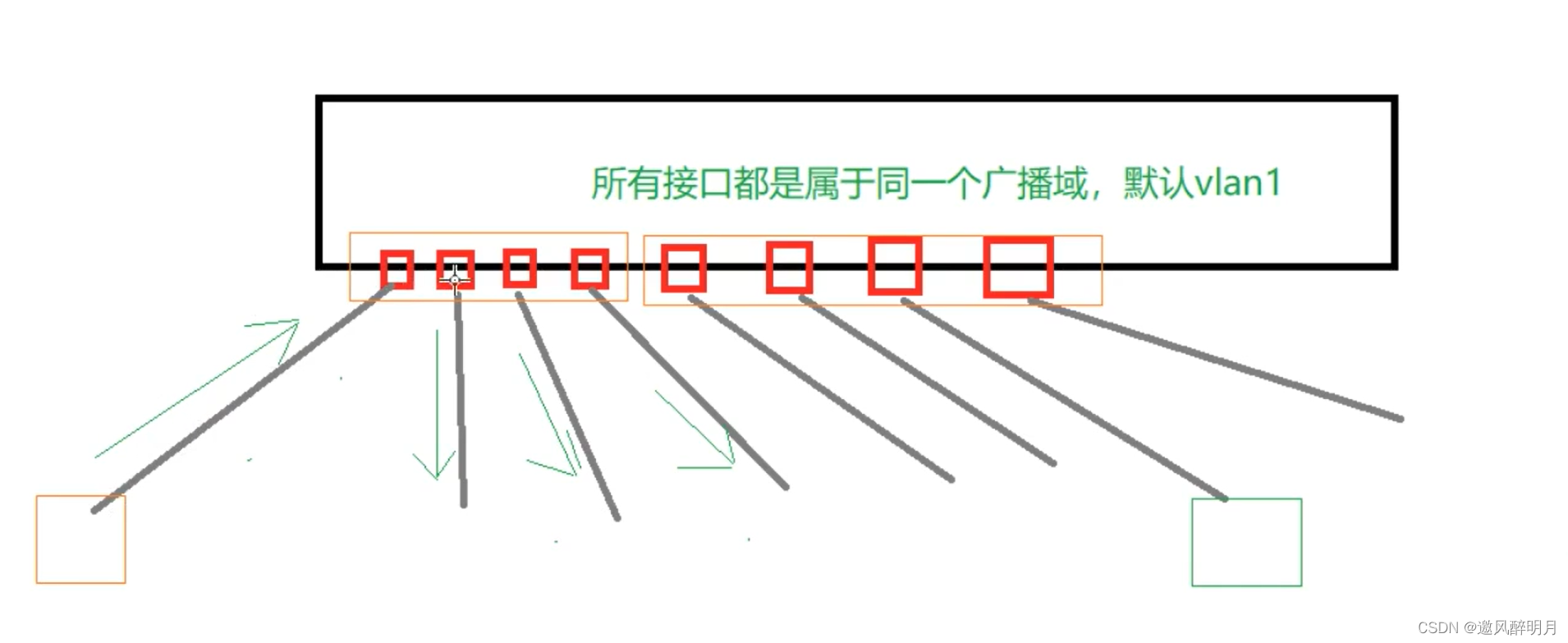

      • 一台交换机默认情况下连接一个广播域，因为默认情况下所有的接口都是属于同一个vlan的，默认vlan 1，所以是在同一个广播域中

      1、目的

      • 划分广播域，不同广播域是不能够进行通信的，如果想要进行通信，这时候需要借助路由
      • 增强网络的安全性
      • 分离广播区域到不同的区域,即不同的Vlan,简化网络管理
        在这里插入图片描述

      2、vlan的种类

      • 静态vlan
        基于端口分割,管理配置、创建vlan和添加vlan接口
      • 动态wlan
        基于MAC地址自动添加同一类型的MAC地址到同一VLANT上

      3、静态vlan

      • vlan的范围(烹饪设备)。如果是Huawei设备,那么会有区别。
        总共4096Vlans0~4095
        0 ，4095保留
        默认vlan 1
        Ethernet vlan 2~1001
        扩展 Ethernet vlan 1025-4094
      • 配置静态vlan
        （1）创建vlan
        法一：
        在全球模式中直接创建:vlan 2
        在特权模式中查看创建的vlan:show vlan brief
        法二：
        在vlan数据库中创建:
        先进入：vlan database
        之后：vlan 2
        将接口添加到vlan
        指定接口的模式
        单个接口添加：

      多个接口添加：

      综合实验：

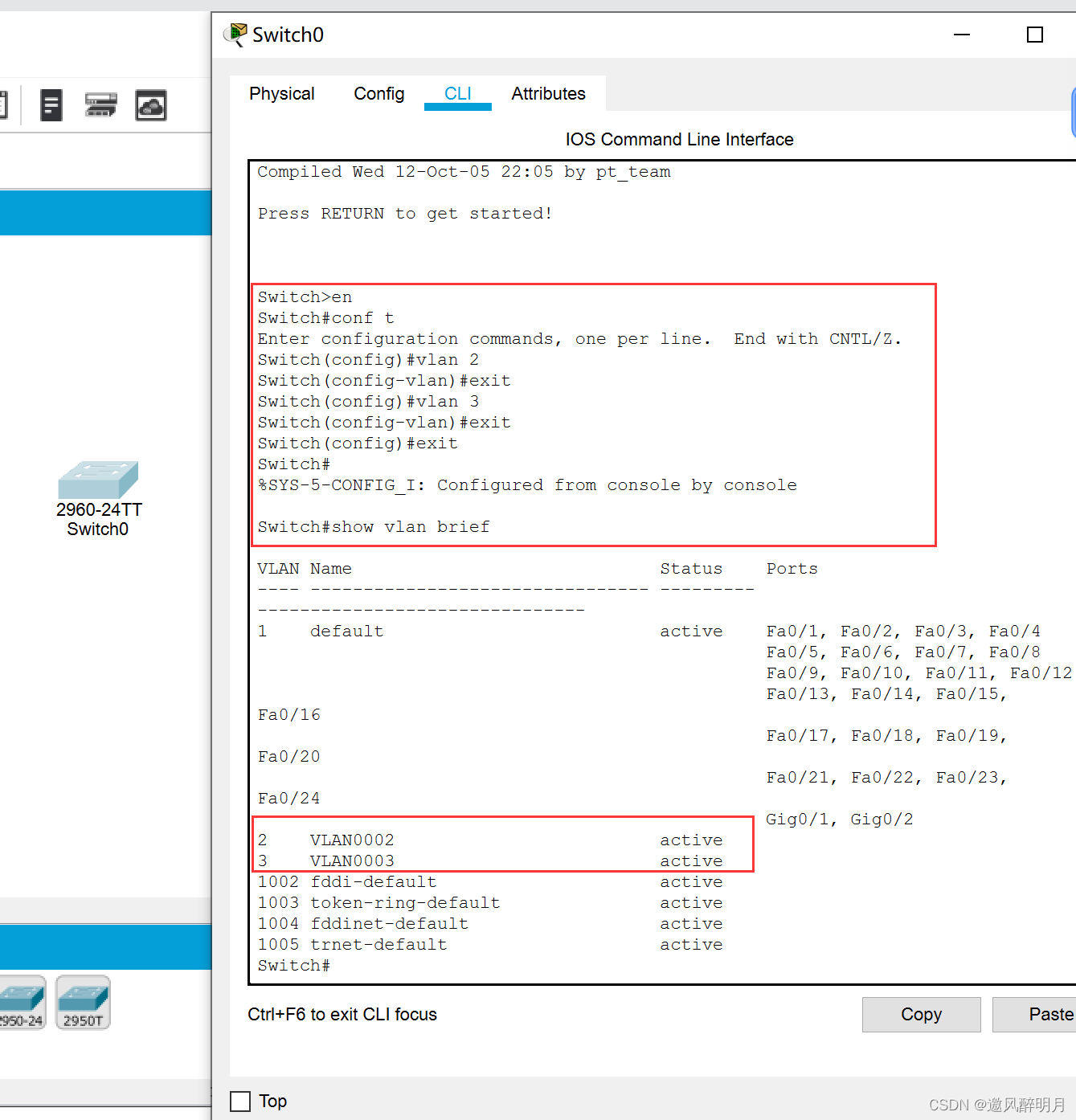

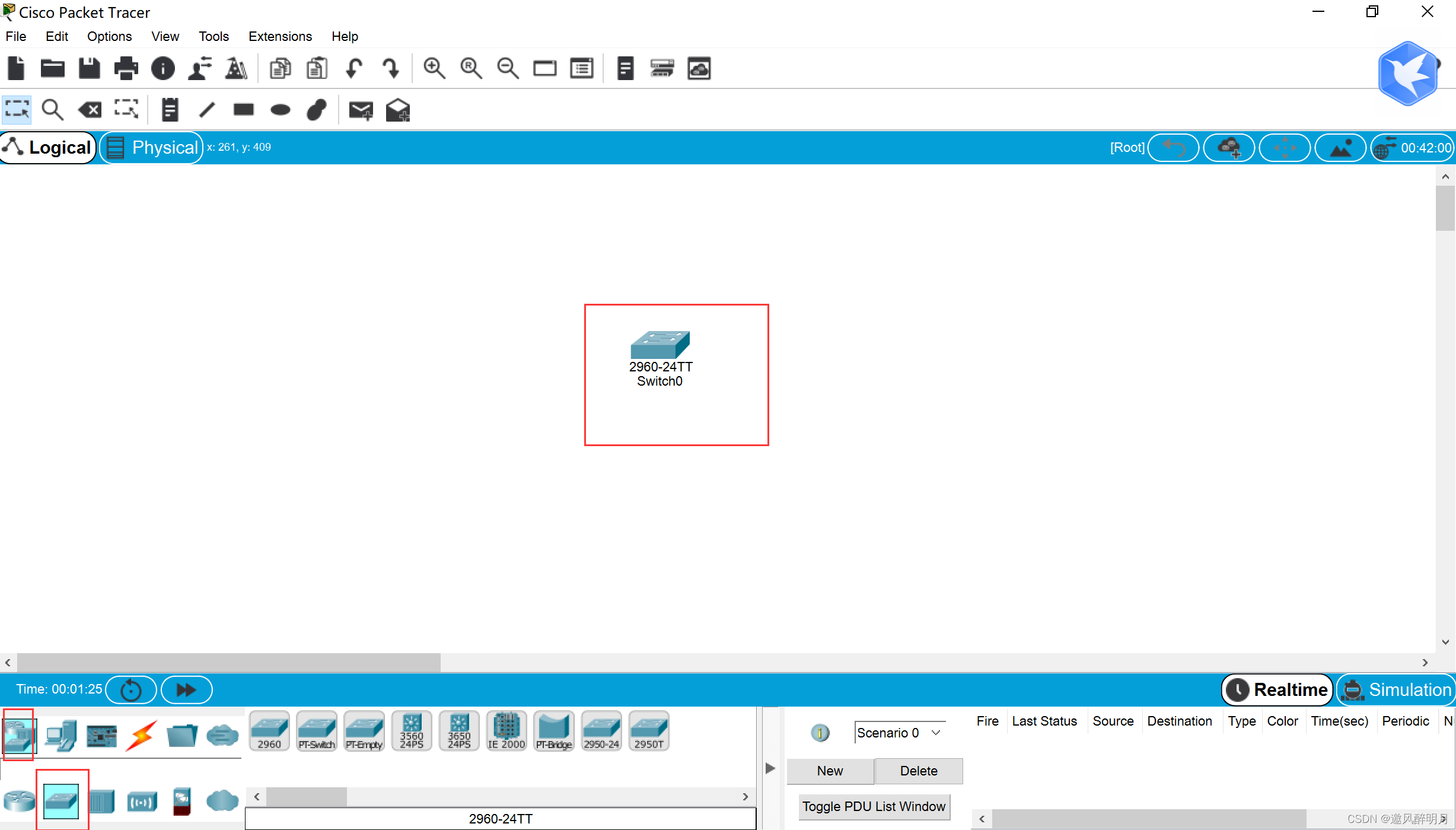

      Cisco已经构建了一个新的2960开关,并在开关中创建并查看了vlan
      在这里插入图片描述
      在这里插入图片描述

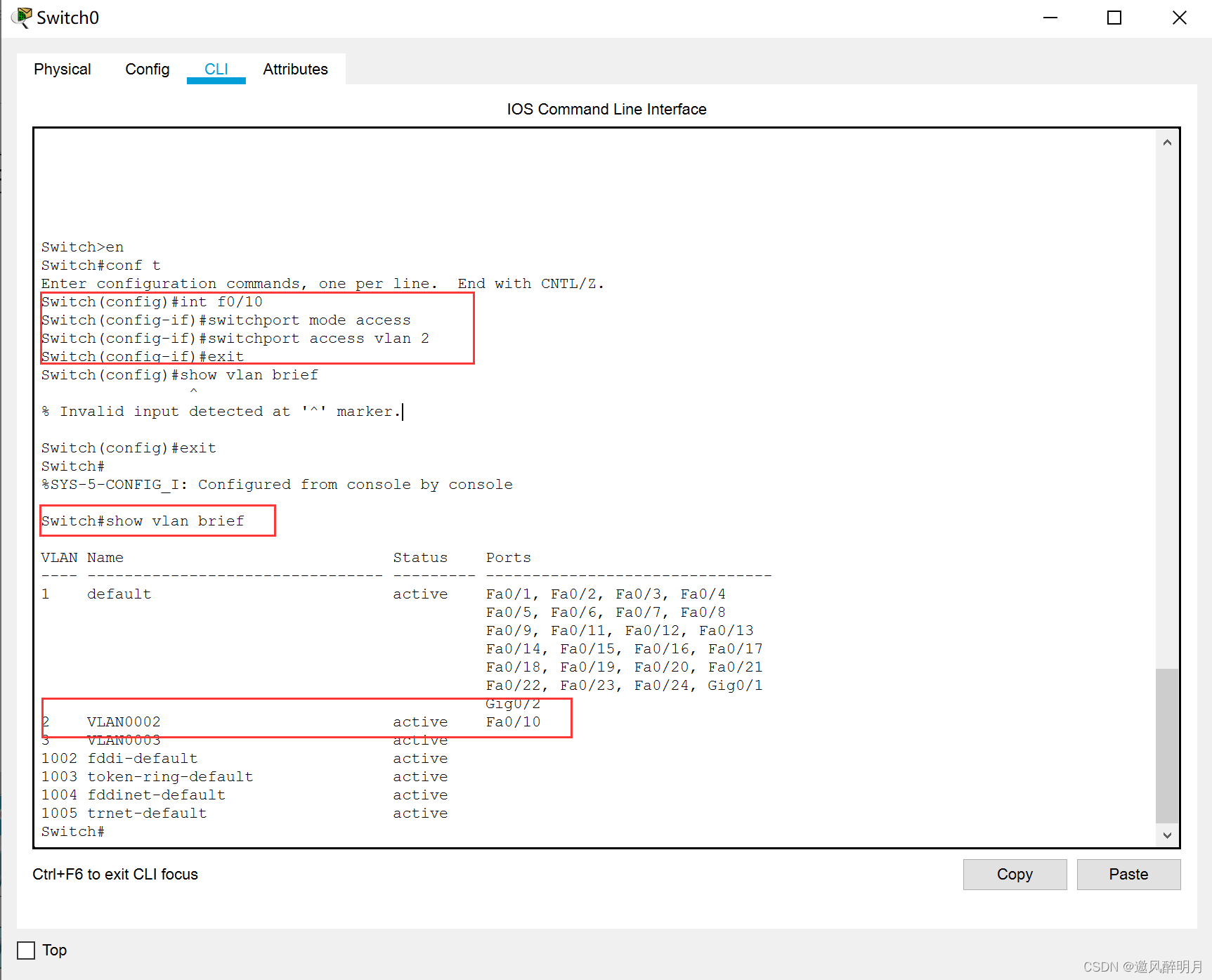

      一个单个接口被添加到vlan 2:
      在这里插入图片描述

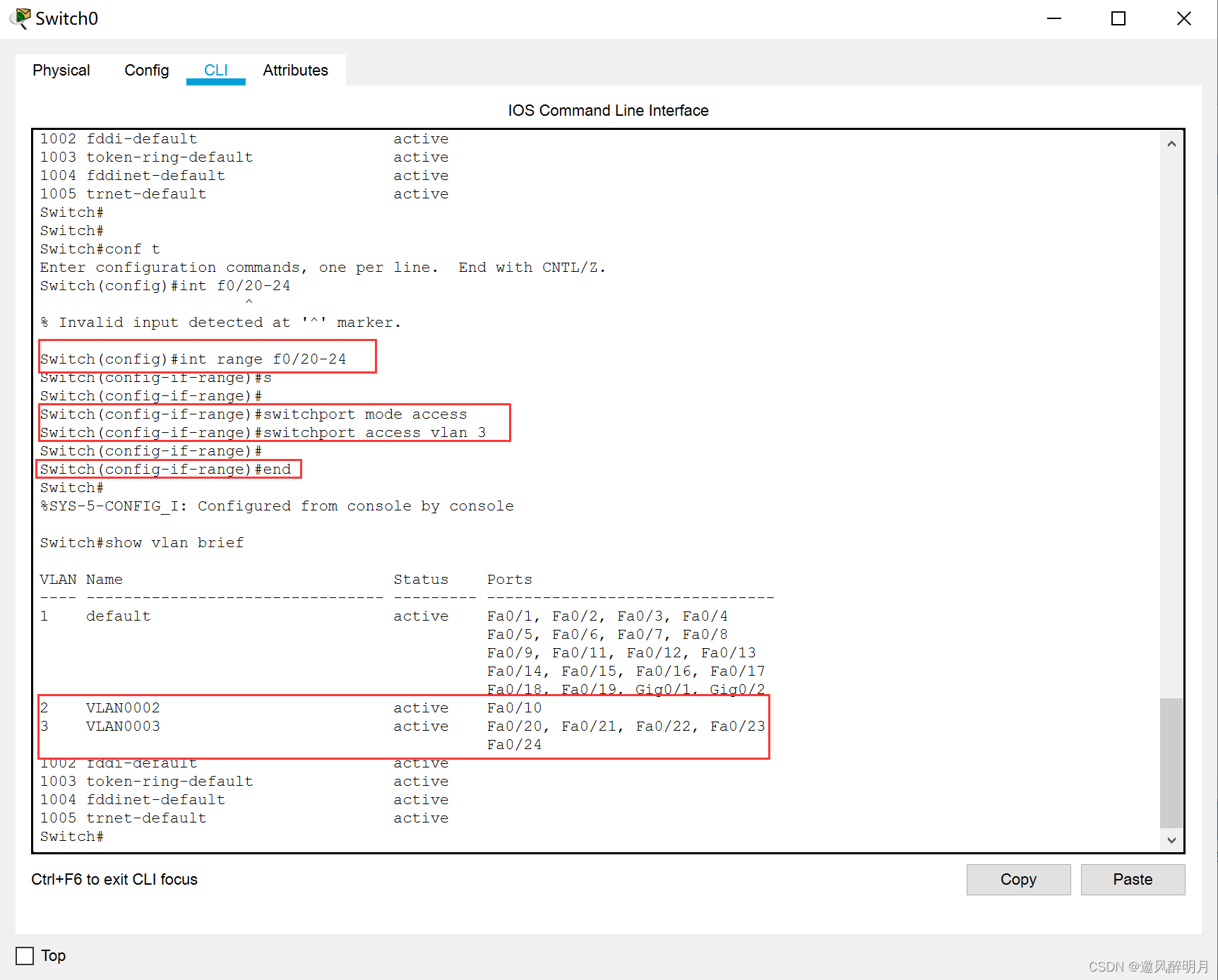

      vlan3增加了多个接口:
      在这里插入图片描述

      • 其他配置命令
        查看指定vlan：show vlan id 2
        删除:在全球模式下输入no vlan 2

      通过在开关上创建一个vlan,将一个不同的主机添加到相应的vlan,而相同的vlan可以在同一开关下直接通信,而不同的vlan不能直接通信
