功能简介：
IBF93遥控I/O模块可用于测量八路开关电容信号,具有八路开关电容输出,可作为八路计量器或八路频率测量器,
它也可以输出8路PWM信号。

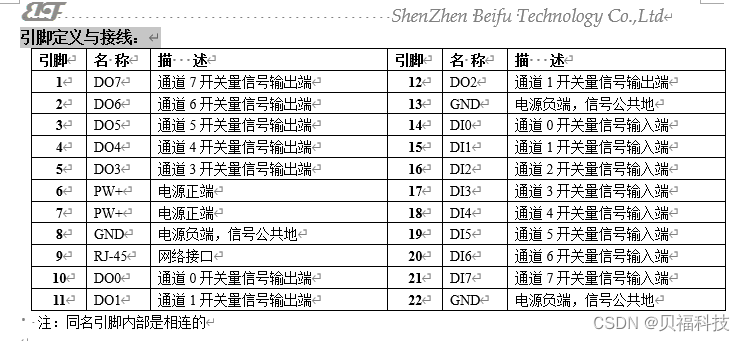

8路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；8路开关量信号输出集电极开路输出。
通信接口:RJ-45网络接口,两个指示灯在端口位置,连接灯(绿色灯)在电线插头后,数据灯(黄色灯)会无限闪光。
通信协议: MODBUS TCP协议用于实现工业的Ethernet数据交换,控制模块也可以直接通过网页访问。
网络缓存:2K字节(所有接收和发送)
通信响应时间:不到10mS。
在模块内部有一个过渡性抑制电极,可以有效地抑制各种波脉冲并保护模块。
IBF93一般参数:
(典型的@+25°C,Vs是24VDC)
输入类型:交换输入,8通道(DI0~DI7)。
低电平： 输入 < 1V
高压水平:输入3.5~30V
频率范围0-20KHz
计算范围0-0xFF
输入电阻:30KΩ
输出类型:集成电路输出,电压0~30V,最大负载电流30mA,8通道(DO0~DO7)。
PWM频率1~65535Hz,占空间0%~100%
通讯:MODBUS TCP通信协议
网页: 支持网页访问模块, 支持网页设置模块参数.
接口:RJ-45网络接口。
工作电源:+8~32VDC宽电源范围,内部抗侵入及过压保护电路
功率消耗:1W以下
工作温度:-45~+80°C
工作湿度:10~90%(无凝结)
储存温度:-45~+80°C
储存湿度:10~95%(无凝结)
隔离阻力:非隔离
外形尺寸:120mm x 70mm x 43mm

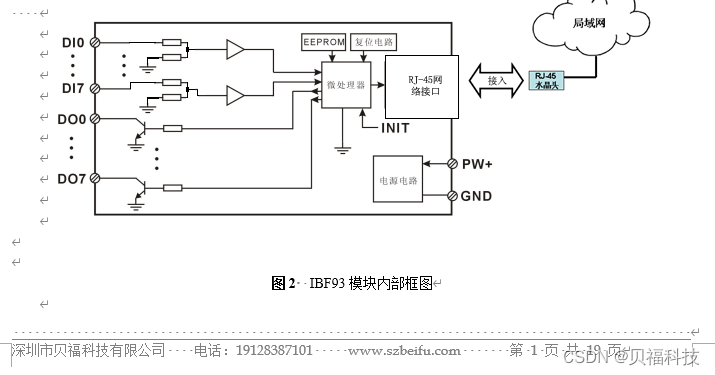

IBF93系列是一个基于单片机的智能监控和控制系统。用户定义的模块IP地址、子网掩护和其他配置信息存储在非干扰存储EEPROM中。
IBF93系列产品按工业标准设计制造,300V信号输入/输出之间的隔离,抗干扰能力强，可靠性高。工作温度范围-45°C至+85°C。BF93系列产品包括功率调节,调用音量采集 、 三极输出和RJ-45网络接口通信.通信模式使用MODBUS TCP协议。TCP是一个基于层的协议,它是使用广泛，可靠的连接协议。用户可以直接在网页上设置模块IP地址、子网掩护等。它可以用于监测和控制传感器设备的运行。IBF93产品是一种物体网络和工业以太网采集模块,实现了传感器与网络之间的透明数据交互.传感器的数据可以传输到网络上,或者从网络传输数据到传感器。
典型应用：
流量计脉冲计或流量计
●LED照明控制或电动控制
智能建筑控制、安全工程等应用系统.
●Ethernet工业自动化控制系统
●工业现场信号隔离和长距离传输
●设备操作监测和控制
●传感器信号的测量
●工业摄像机状态监测和控制
●物体网络(IoT)交换信号采集
产品特点：
●8路开关输入,8路开关输出
每个DI可以作为计数器或频率测量
●每个DO可以独立输出PWM信号
●支持Modbus TCP通信协议
●内部网页功能,可通过网页查询级别状态访问
●您可以通过网页设置输出状态
●宽功率供应范围:8~32VDC
●高可靠性,易于编程,易于应用
●标准DIN35导轨安装,方便集中布线
●用户可以在网络上设置模块IP地址和其他参数
●网上登录可以设置一个密码,以便更安全
低成本、小容量、模块化设计
●外形尺寸:120x70x43mm
