长线传输开关量采集输出rs485/232远程模块

产品包括电源调理，交换量采集 、 交换量输出和RS-485串行通信.最多可连接255个IBF 60系列模块到每个系列端口。采用ASCII通信协议或MODBUSRTU通信协议,批量率可以按代码设置,控制模块可以与其他制造商一起安装在同一RS-485总线上,便于计算机编程。BF60产品实现了传感器与主机之间的信号采集和控制,为了检测开关信号,或者控制设备运行。IBF60系列产品可用于RS-232/485总线工业自动化控制系统,测量和控制开关音量信号,高压和低压平衡信号的测量和输出,以及工业现场信号隔离和远程传输等。

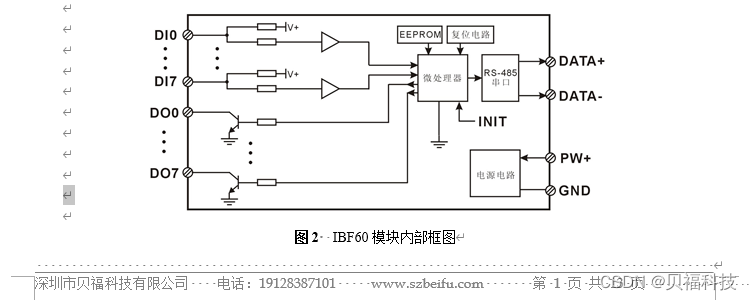

IBF60系列产品是一个基于单片芯片的智能监控和控制系统。所有用户定义的地址、比特率、数据格式、校正和状态配置信息都存储在非破坏性存储器EEPROM中。

IBF60系列产品根据工业标准设计和制造,无信号输入/输出隔离,强的抗干扰能力,高可靠性。 工作温度范围-45°C至+85°C。

功能简介：

IBF60远程I/O模块可以用于测量八方交换音量信号,并具有八方交换音量输出。

1. 交换音量信号的输入和输出

8路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；8路开关量信号输出集电极开路输出。

1. 通讯 协议

通信接口: 1-way标准RS-485通信接口或1-way标准RS-232通信接口,在订购时指定。

通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。 模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。

数据格式: 10.1 start, 8 data, 1 stop.

通信地址(0–255)和带宽(2400, 4800, 9600, 19200, 38400, 57600, 115200bps)可以设置;通信网络最长的距离可以通过双线屏蔽电缆连接,可以达到1200米。

高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。

1. 抗干扰

可以根据需要设置检查和平衡。 在模块内部有一个过渡抑制器二极管,可以有效地抑制各种波脉冲并保护模块。

典型应用：

电平行信号的测量、监测和控制

●RS-485远程接入/输出,数据采集

智能建筑控制、安全工程等应用系统.

RS-232/485工业自动化控制系统

●工业现场信号隔离和长距离传输

●设备操作监测和控制

●传感器信号的测量

●获取和记录工业现场数据

● 开关量信号采集

产品特点：

●八路开关输入,八路开关输出

●输入电压水平可以通过RS-485/232接口读取

●输出状态可以通过RS-485/232接口设置

●信号输入,输出与电源之间没有隔离

●宽功率供应范围:8~32VDC

●高可靠性,易于编程,易于应用

●标准DIN35导轨安装,方便集中布线

●用户可以编程模块地址 、 频率等.

●支持Modbus RTU通信协议、自动识别协议

低成本、小容量、模块化设计

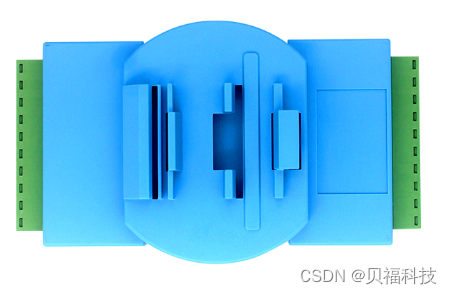

●外形尺寸:120x70x43mm
