      一、链路聚合

      1、目的

      1.1.理解链合并

      链路聚合（英语：Link Aggregation）是一个计算机网络术语，将多个物理终端结合起来.形成一个逻辑端口，实现每个成员端口输出/输入吞吐量负载共享,交换机根据用户配置的端口负载共享策略,决定由哪个成员端口发送网络包到相反的交换机。当开关检测一个成员端口链中的故障时,停止在该端口发送包,并根据负荷分担策略重新计算其余链路的发送端口,一旦故障端口恢复, 它再次作为接收端口.链路聚合在增加链路带宽、实现链路传输弹性和工程冗余等方面是一项很重要的技术。

      1.2,配置(LACP)

      2、实现方式

      2.1、在思科设备

      • 私有的PAgP
        让我们自己去看看

      2.2、标准的

      • 基于802.3ad的LACP

      2.3.链融合的模式

      • 主动(LACP的主动模式)
      • 被动(LACP被动模式)
      • 自动(PAgP主动模式)
      • 可选(PAgP被动模式)
      • on(以太网通道)

      LACP基于IEE

      3.1、交互信息

      • 前端和前端系统优先次序.
      • 端到端和逆端系统ID,
      • 终端操作键的主端和相反端.
      • 前面端和前端端的端口优先。
      • 端口ID和相反端口,
      • 端端和相反端端的港口状态

      互动信息是很容易知道的,不需要记住

      3.2、配置

      • 指定汇聚协议
        需要先进入端口(如果只有一个端口,直接进入一个端口,如果有多个端口,进入范围端口)
      • 指定聚合模式
      • 配置合并通道为总线

      3.3、以太网通道

      最大9个物理链捆绑

      3.有些视图命令被使用

      实验1：

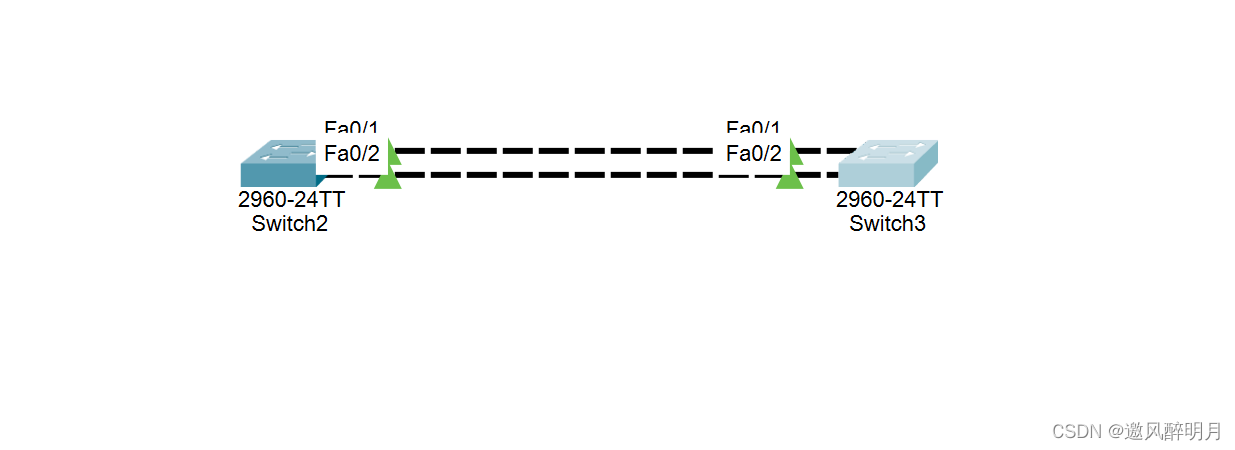

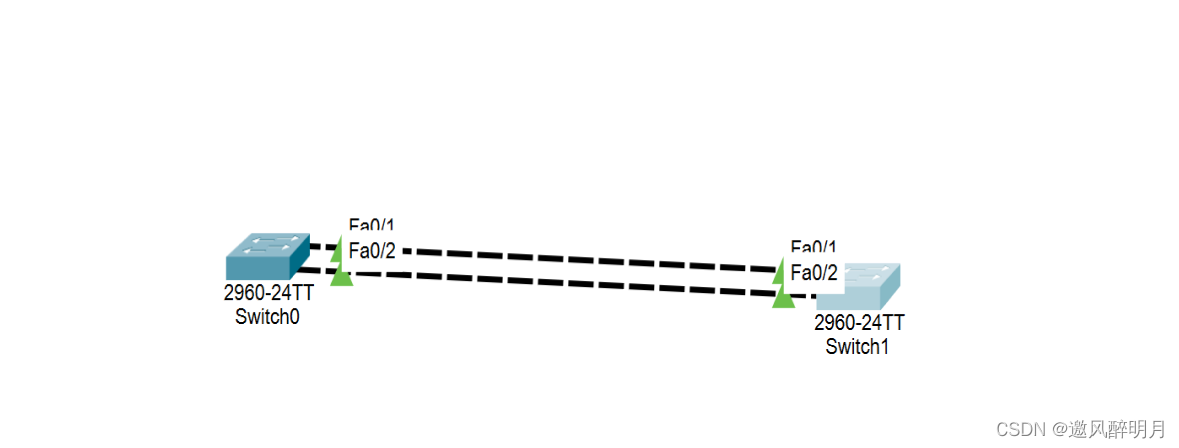

      安装和连接电线后,请看开关1
      在这里插入图片描述

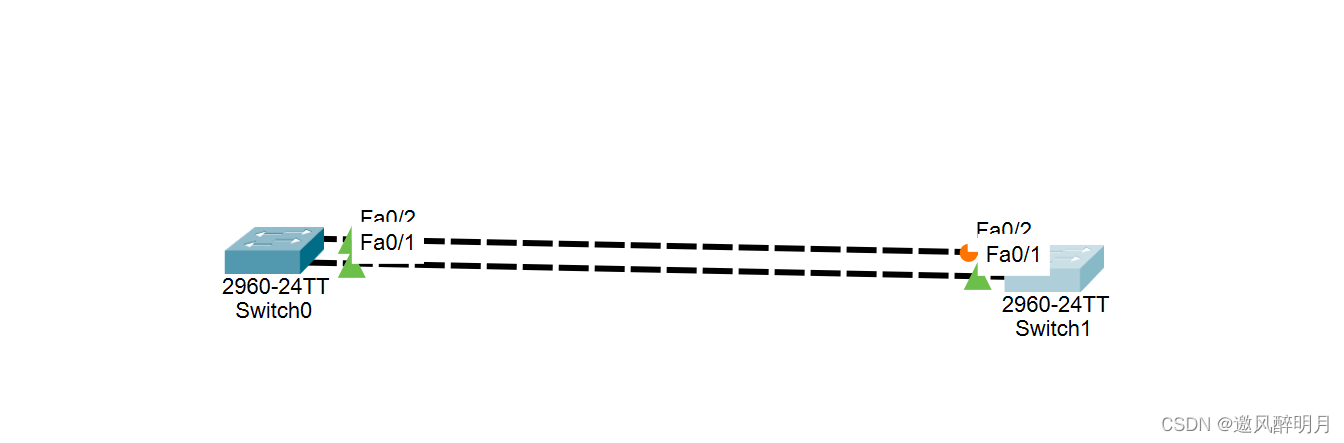

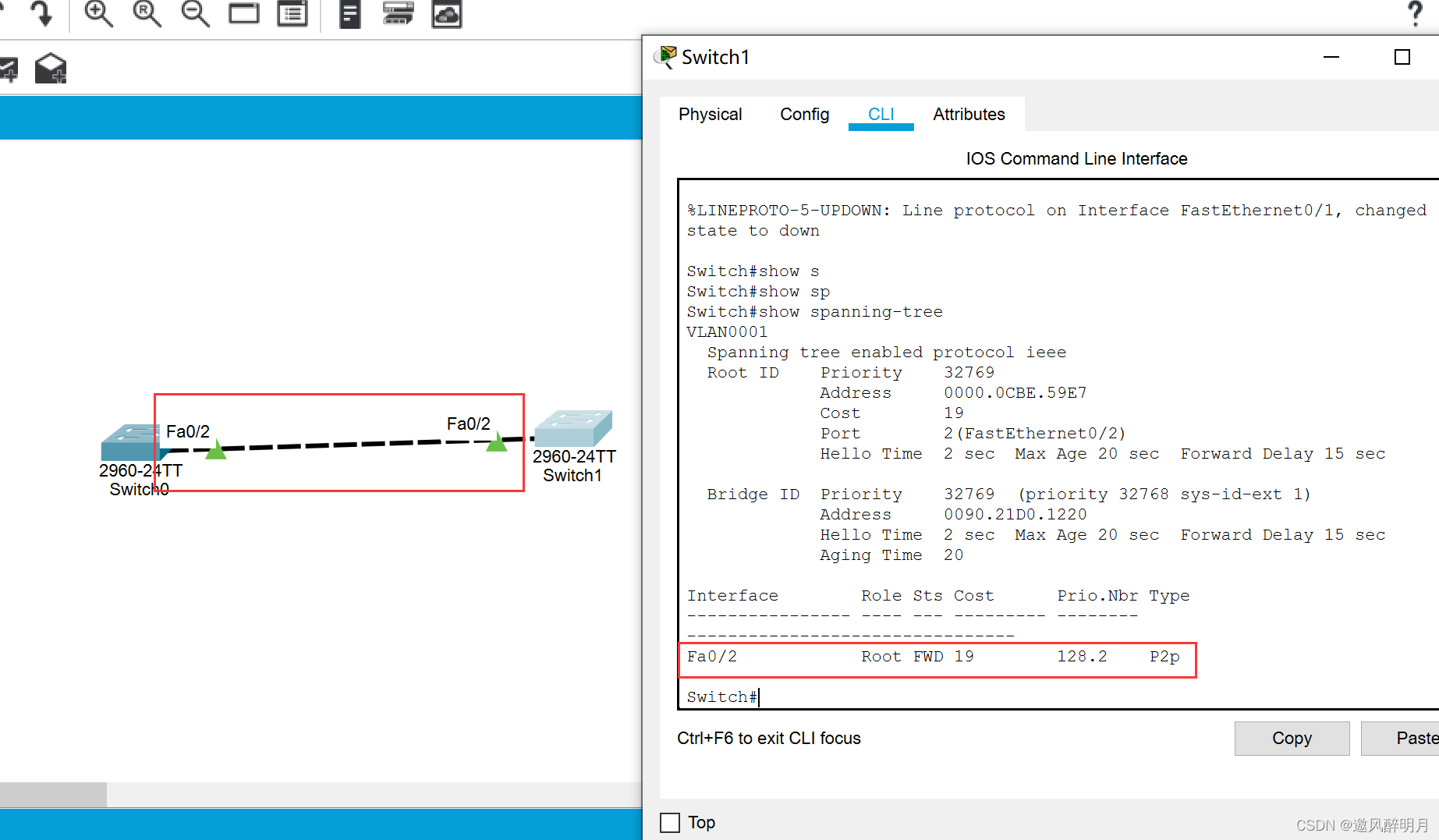

      f0/2被封锁,f0/2只在f0/1接口不可用时自动激活
      我们试图删除f0/0的链接,但发现f0/2被启用
      在这里插入图片描述
      重新连接链接后,恢复原型模式
      在这里插入图片描述

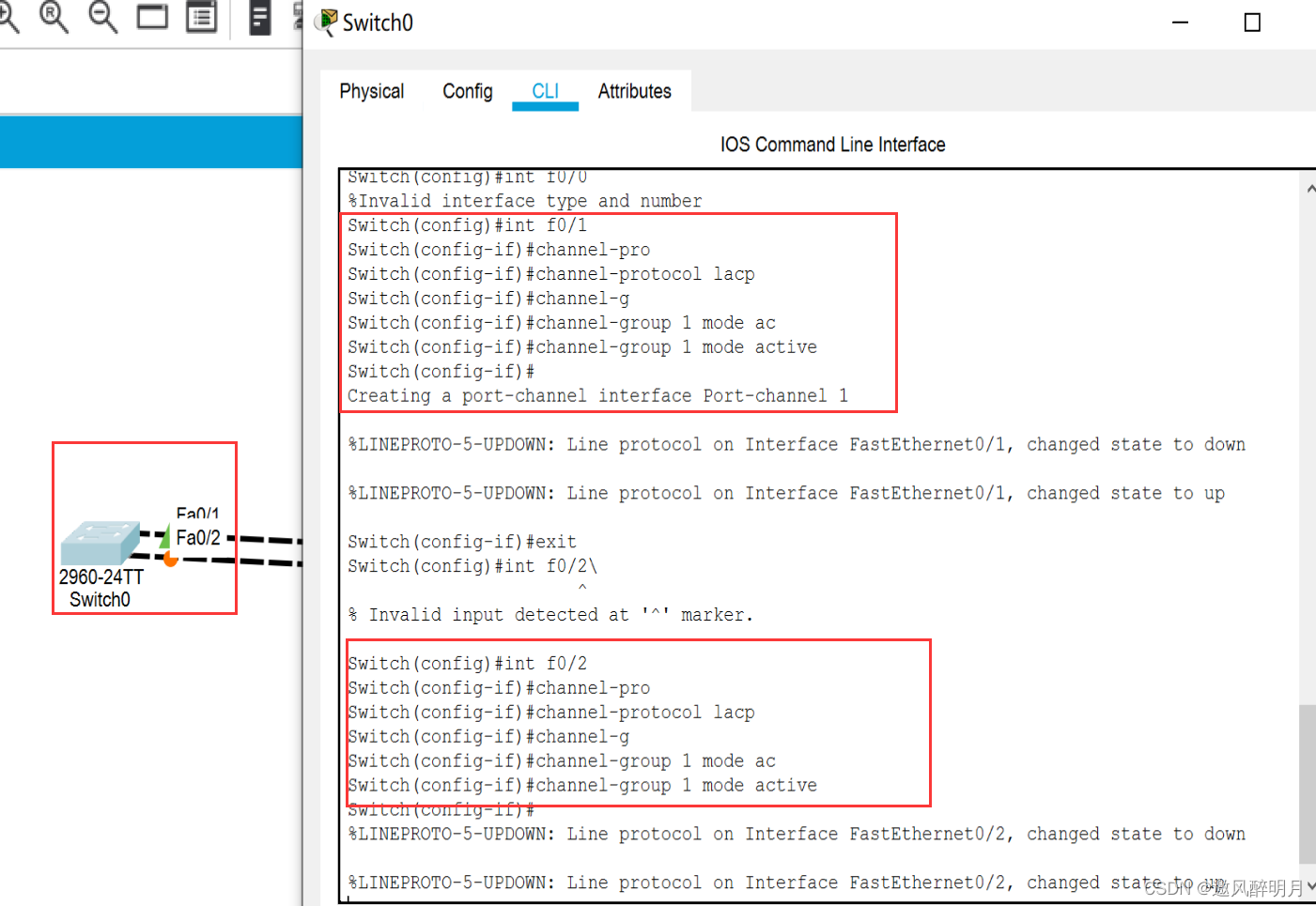

      开始游戏,把链子安排在一起

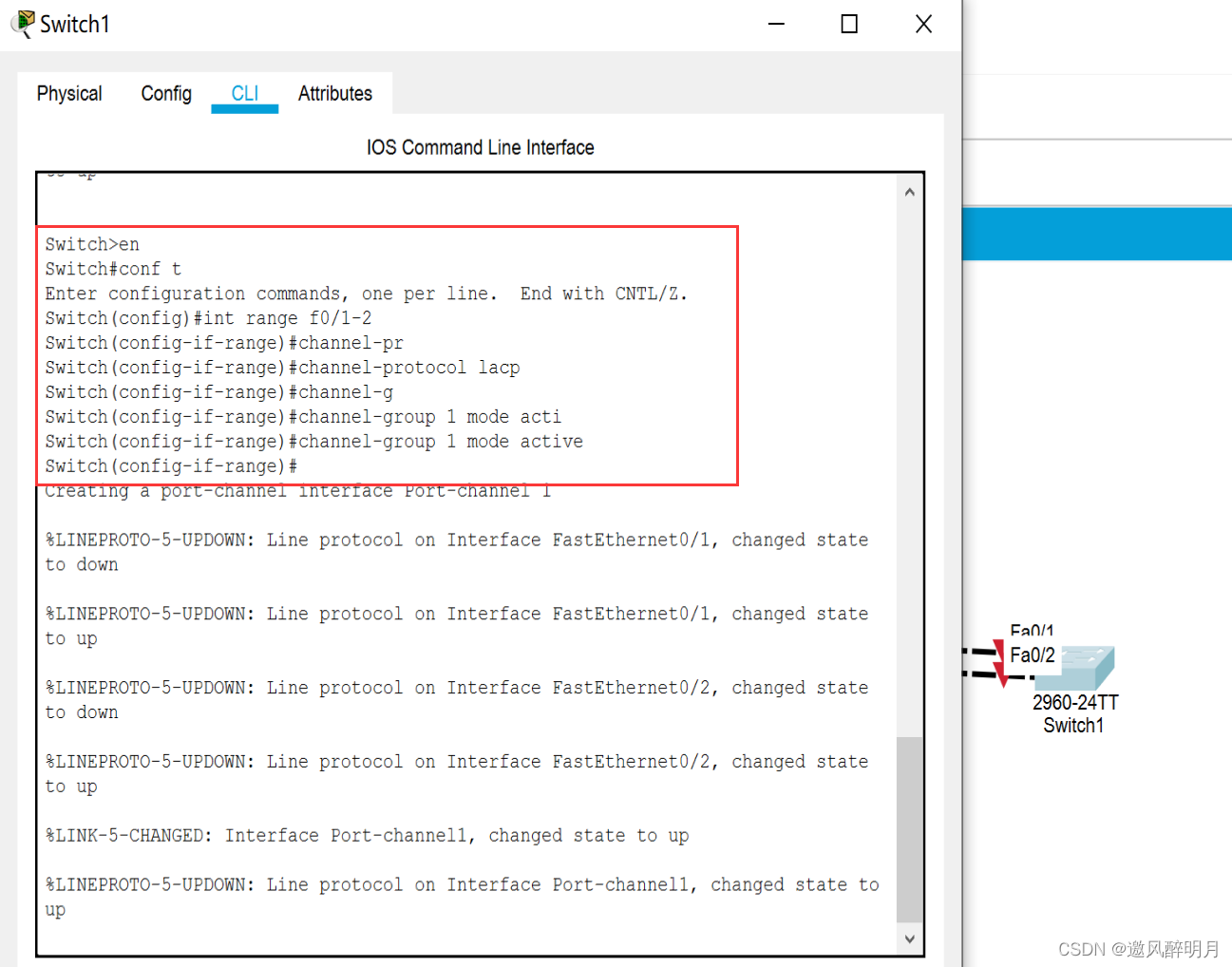

      必须配置两个路由器和四个接口
      在这里插入图片描述
      在这里插入图片描述
      等了一会儿,发现所有四个灯都变绿了,即链子已经合并了
      在这里插入图片描述

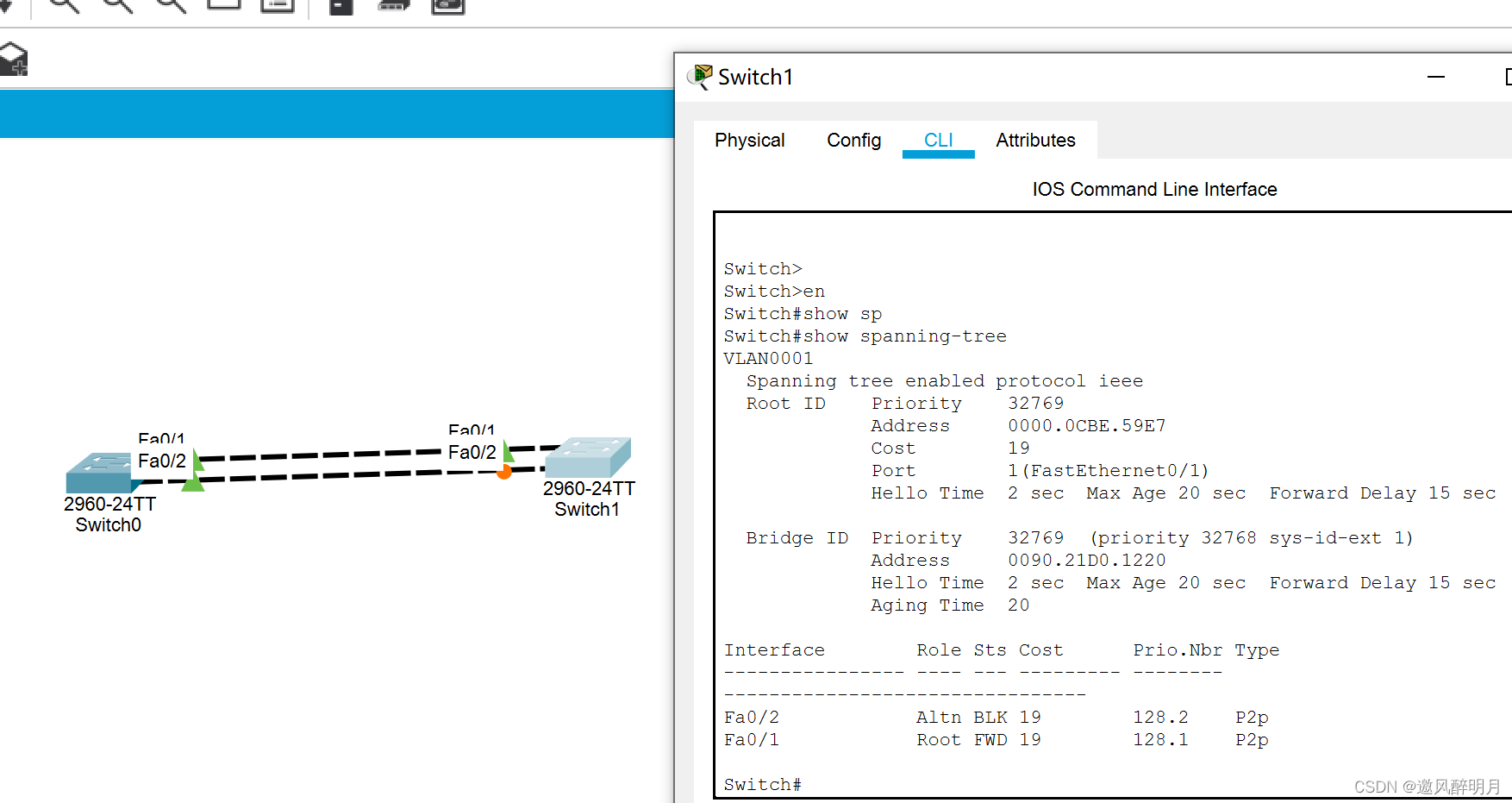

      调查发现所有物理接口都缺失,并将其集成到一个通道接口中
      在这里插入图片描述
      6、配置合并通道为总线
      在这里插入图片描述

      实验2:Ethernet通道(简化)

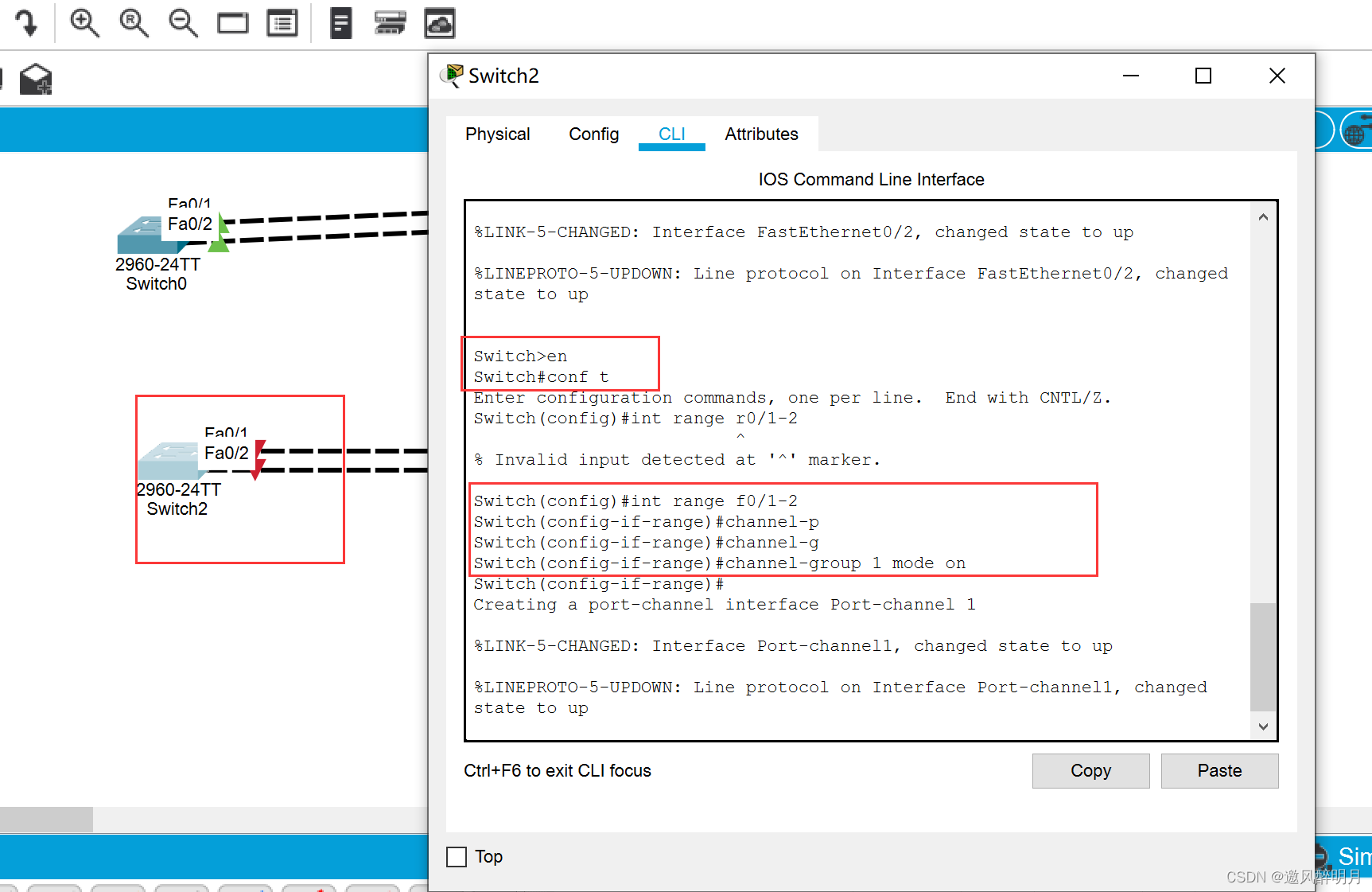

      1、步骤1同上

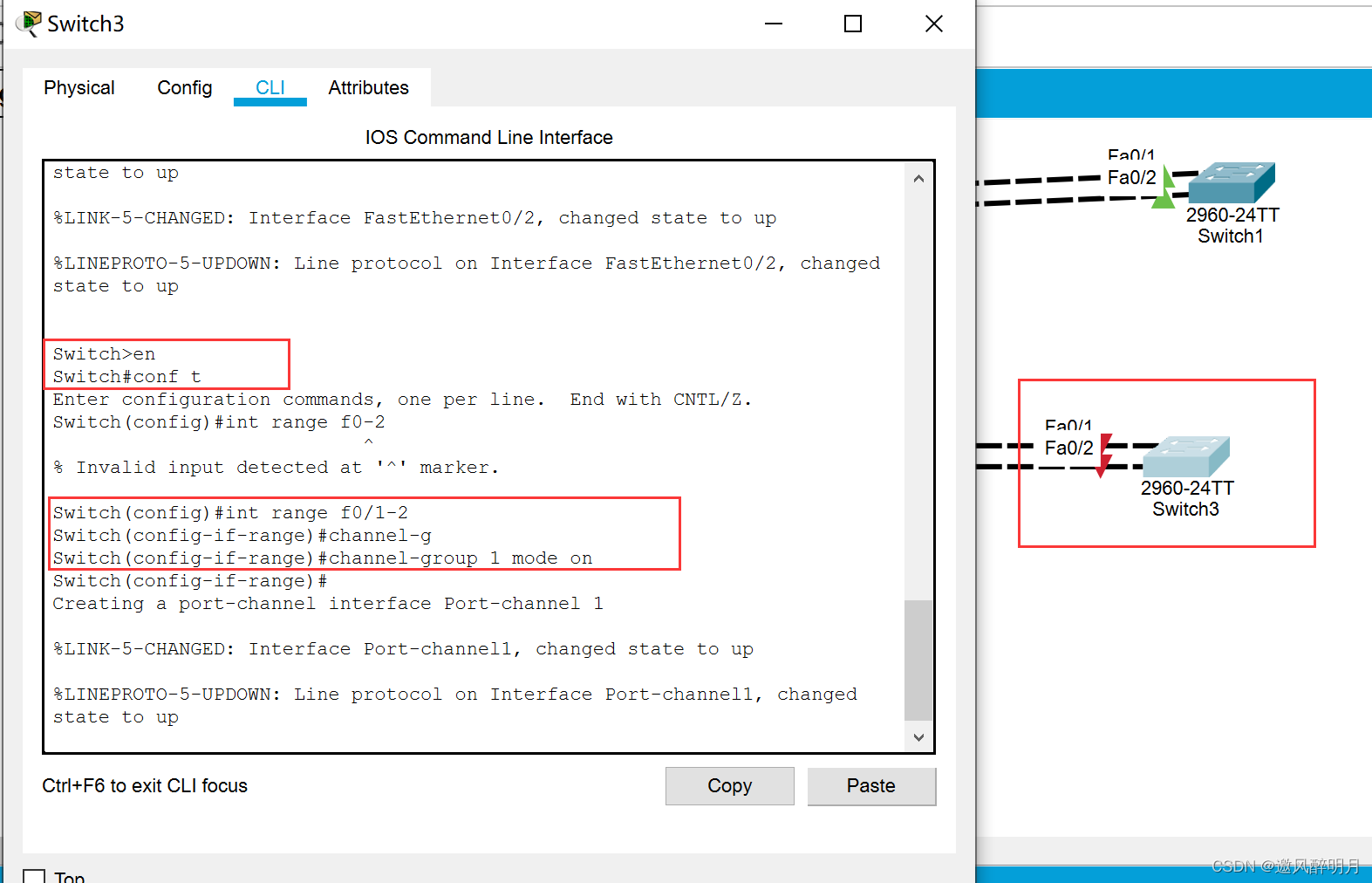

      所有四个接口都已配置
      在这里插入图片描述
      在这里插入图片描述
      一会儿,链将合并
      在这里插入图片描述

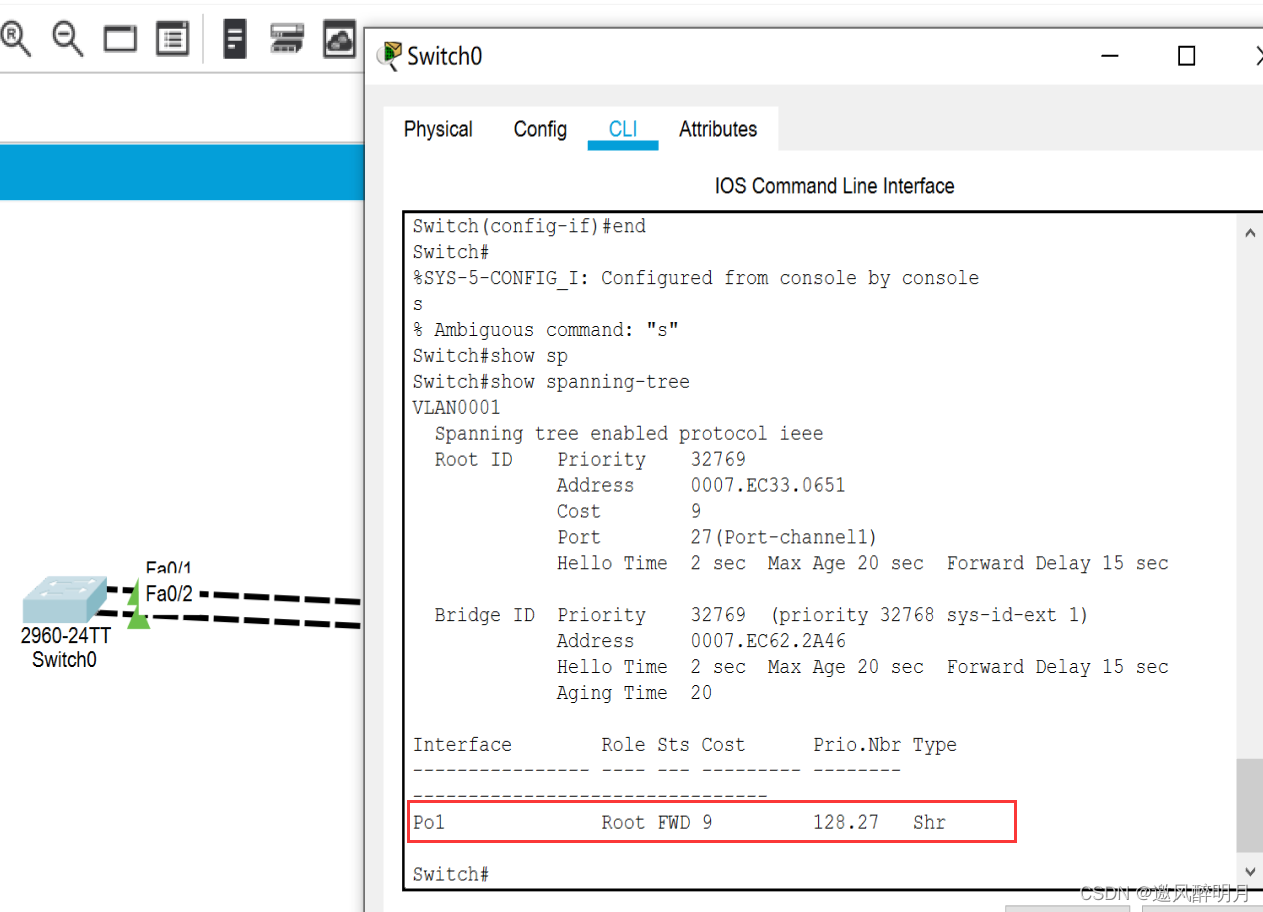

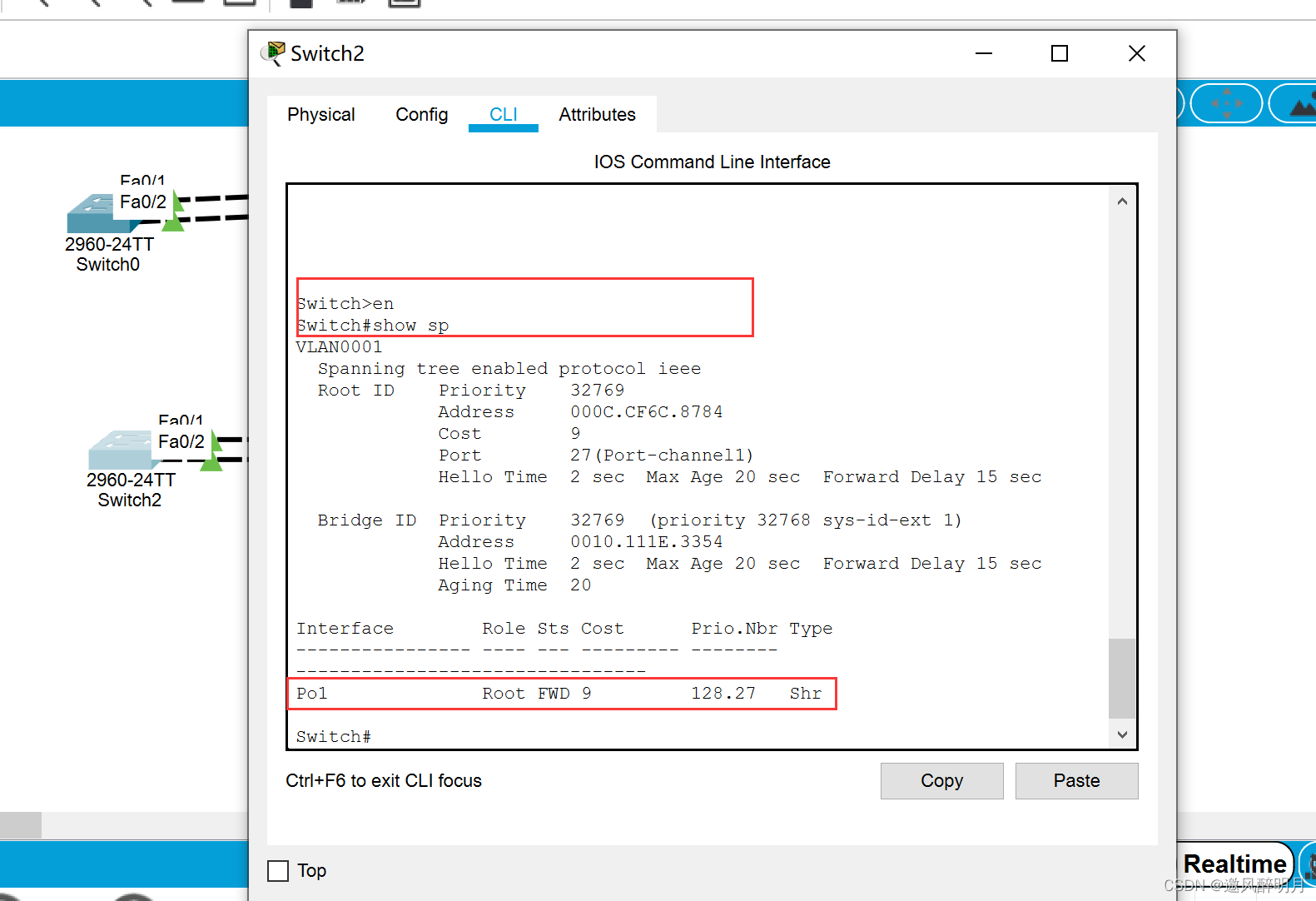

      4、进行相关查询
      在这里插入图片描述
      上面的图显示,接口已经集成
      在这里插入图片描述

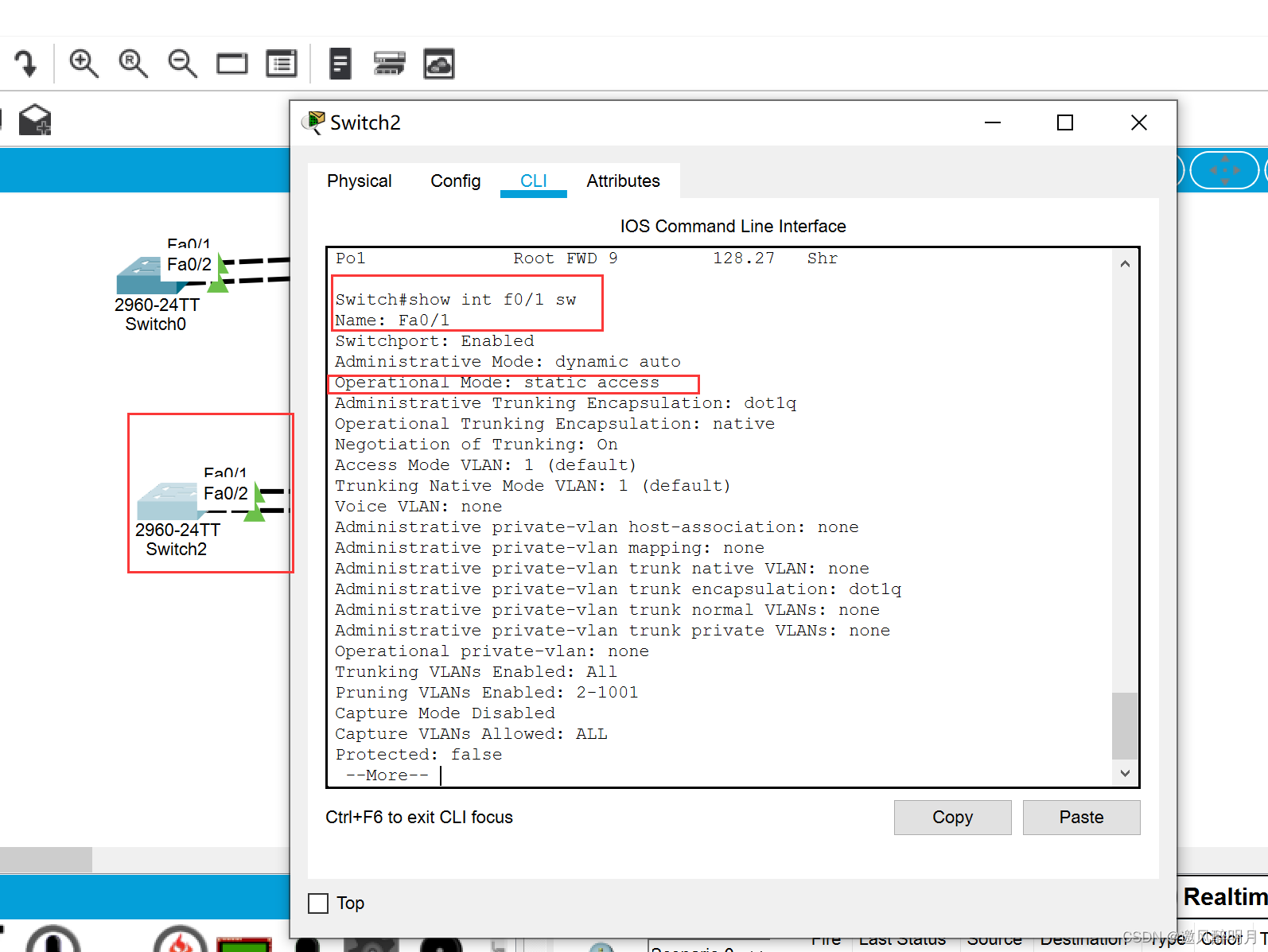

      上面的图显示,接口是访问,而不是喝醉

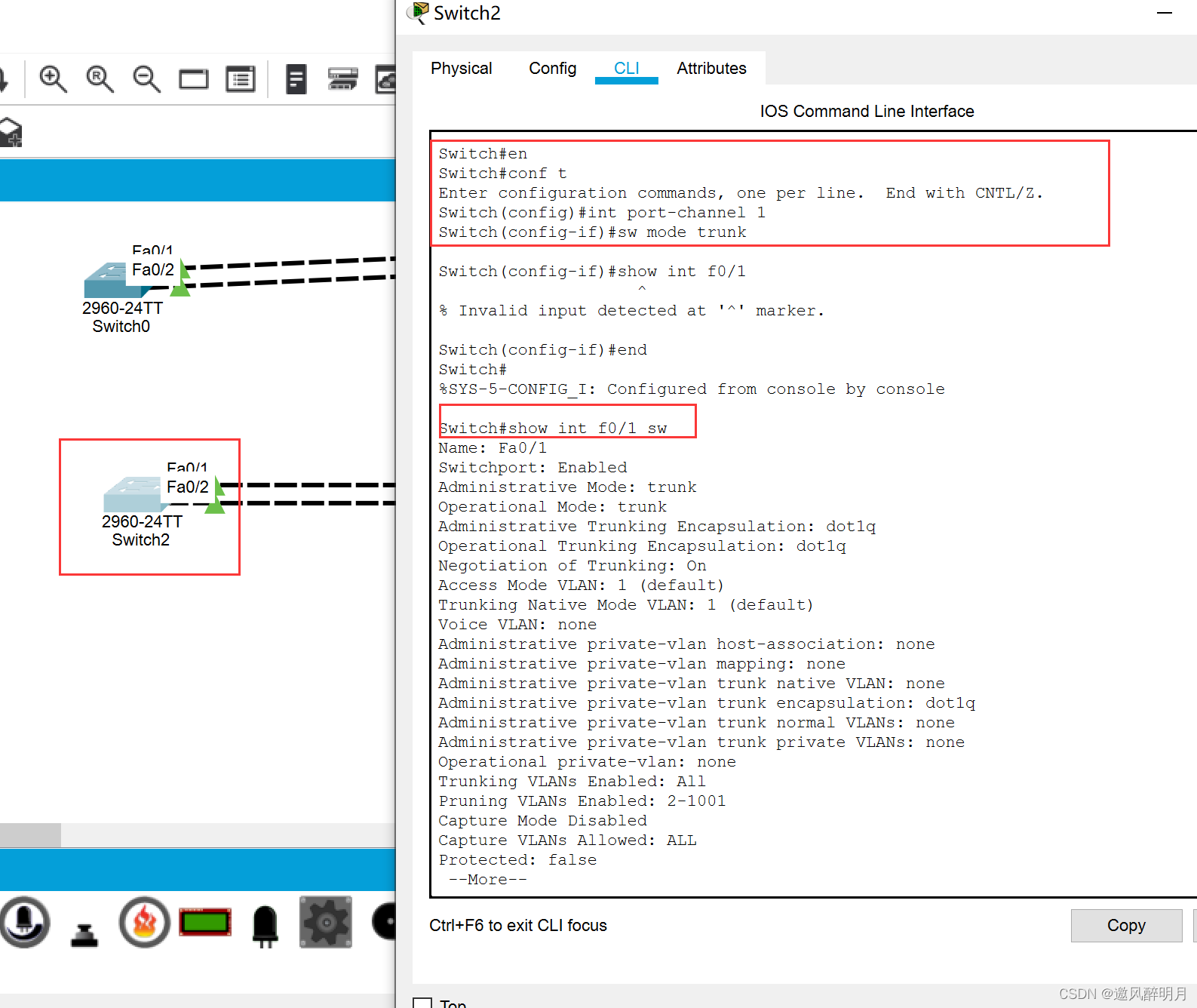

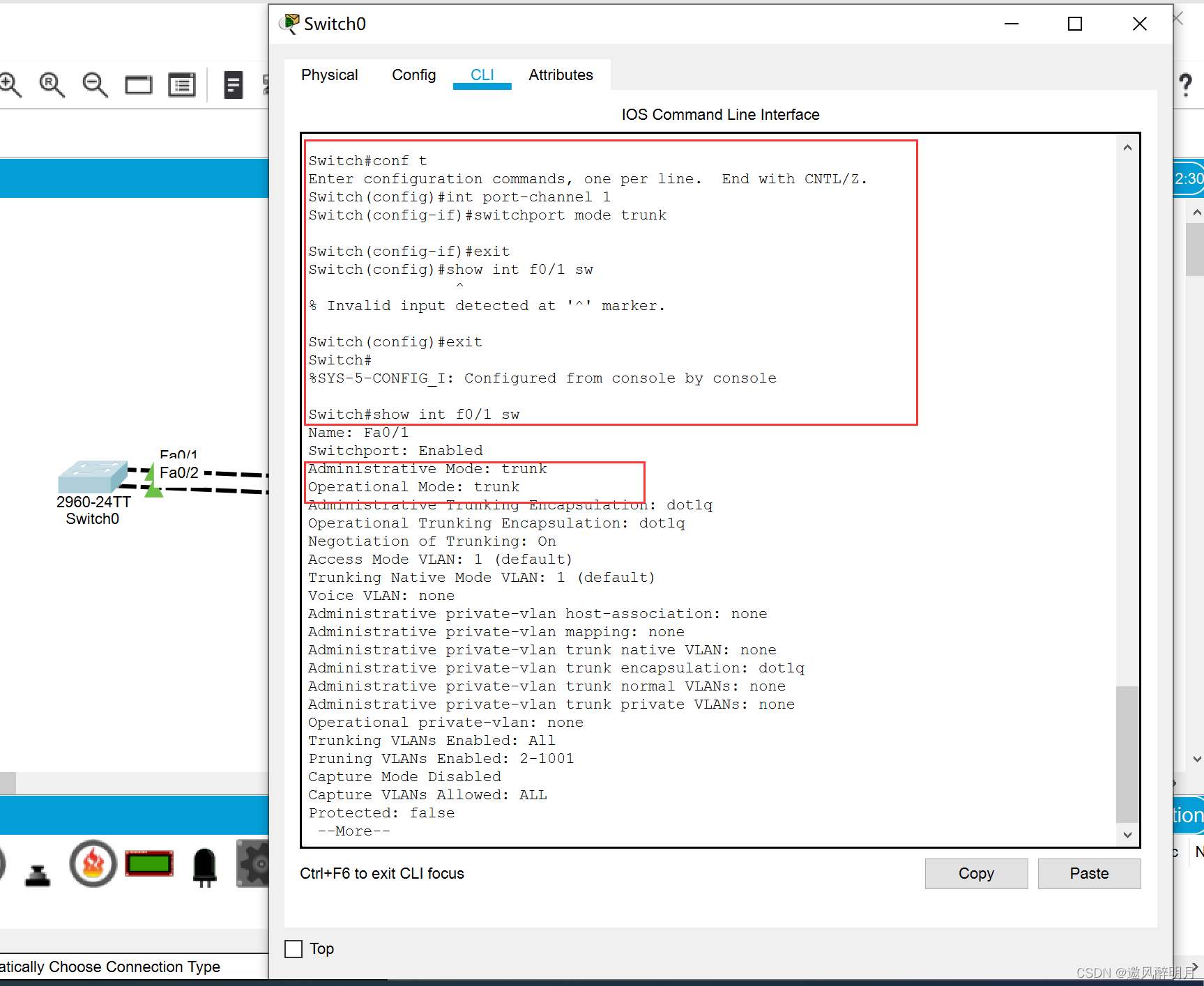

      5、接口改为trunk，注意两个交换机都要分别进行设置。这里仅展示一张图
      在这里插入图片描述

      生成树协议(STP)

      目的
      1、理解STP原理

      • 理解党派选举进程

      配置PVSTP+

      1、STP概念

      生成树协议STP (Spanning Tree Protocol）要点:

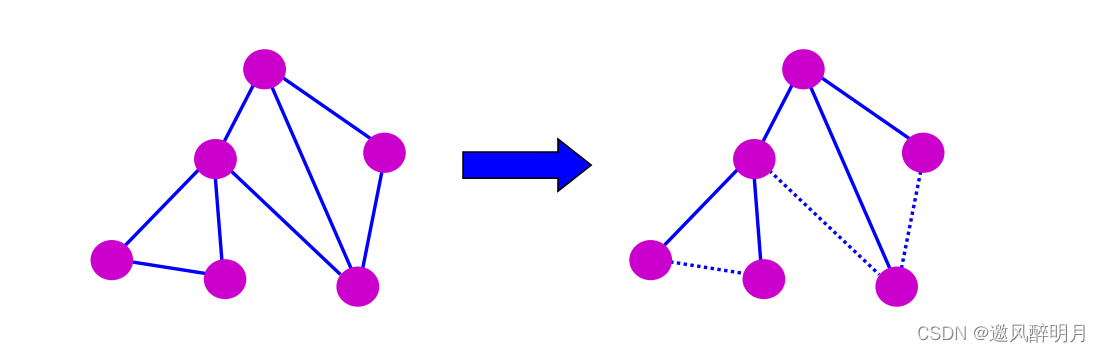

      它不改变网络的实际拓扑,但逻辑上切断了某些链路,使得从一个主机到所有其他主机的路径是没有环形的树状结构,从而消除了泡沫圆现象。

      在这里插入图片描述
      防止冗余的开关链产生反馈,避免广播风暴,即必须在环中存在障碍。

      2、STP工作原理

      1.选择根网络桥(交换机)

      • 比较网络桥ID,网络桥LD作为根交换器较小
        • 网络桥ID(网络桥优先权加上网络桥 MAC地址)
          • 网络桥优先级,默认为32768,可以由管理员更改(更改时请注意设置乘数为4096)
      • 根桥上的终端不能被封锁

      2、选择根端口

      • 根路径最低成本,即在网络速度最高时最低成本。
      • 直连网桥lD最小
      • 端口ID最低值(端口ID默认为128)

      3、选择指定端口

      • 根桥上的所有终端都是指定的终端
      • 在每个链上选择指定的端口
      • 在非根桥上选择指定的端口
        • 根路径成本最少
        • 网桥ID最小的
        • 端口ID最低值(端口ID默认为128)

      没有选择的终端,终端被封锁

      3、STP其他概念

      3.1.STP的整合

      • 整合(整个网络的整合)
      • 开关端子的五个状态
        • 禁用：down
        • 阻塞:不能发送数据,不能做Mac地址学习,只听网络BPDU(拓扑更改通知)
        • 检测:可以发送和接收BPDU,但不能MAC地址
        • 学习:可以接收和传输BPDU,并且可以进行MAC地址学习而不发送数据
        • 传输:业务数据的正常传输
      • 计时器
        • Hello Timer (Hello时间)∶STP交换机发送BPDU的时间间隔。当网络拓扑稳定时,计时器的修改仅适用于根桥的修改,根桥在随后的BPDU中填满适当的字段,将计时器的修改信息传递给其他非根桥。但当拓扑变化之后，TCN BPDU传输不由此计时器管理
        • Forwarding Delay Timer (转发延时)∶指一个端口Listening和Learning的各自时间，默认为15秒，听力状态持续15秒。这个学习状态持续了15秒。这两个州下的终端处于封锁状态,这是避免在STP中临时循环的关键
        • Max Age(最大老化时间)︰端口会根据接收到的BPDU存储所接收到的最好的四个信息(根桥BID、累计根路径开销、发送者BID和发送端口PID)。每次你收到合适的BPDU,终端将启动最大年龄计时器.超过这个最大年龄时间端口,没有适当的BPDU,你以为这个网络太宽了。这次应该是20秒

      四、生成树协议配置

      修改是所有对开关配置的修改

      单个生成树(只有一个vlan在开关上)

      通常,默认是vlan1

      • 设置网桥优先级
      • SW3指定的F0/3接口被封锁
        • 将SW1桥优先级设置为8192

      2.多生成树(在开关上多个vlan)

      不同的vlan有不同的STP,不同的根网桥,不同的阻塞接口

      3、其他配置

      • 直接指定根网桥
      • 修改端口成本(端口成本由带宽决定)
      • 修改端口优先级
