产品特点：
●8路4-20mA输入 Modbus RTU通信协议
●四路开关输入和四路开关输出
●由RS-485/232接口控制模块化校正精度
●信号输入/输出300VDC之间的隔离
●宽功率供应范围:8~32VDC
●高可靠性,易于编程,易于应用
●标准DIN35导轨安装,方便集中布线
●用户可以编程模块地址 、 频率等.
●支持Modbus RTU通信协议、自动识别协议
低成本、小容量模块化设计
典型应用：
●信号测量、监测和控制
●RS-485远程接入/输出,数据采集
智能建筑控制、安全工程等应用系统.
RS-232/485工业自动化控制系统
●工业现场信号隔离和长距离传输
● 设备运行监测
●传感器信号的测量
●获取和记录工业现场数据
医疗及工业控制产品开发
●4-20mA或0-5V信号采集
功能简介：

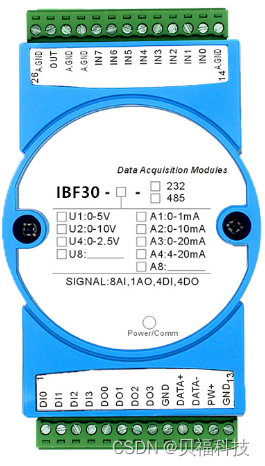

IBF30远程I/O模块可以用于测量八路模拟信号、四路交换信号,并具有四路交换输出和0到4.8V电压信号输出的路径。
16位采集精度，8路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。
对可与干燥湿点连接的四路开关数量信号的输入,请参阅电路图的详细部分;对可与干燥湿点连接的四路开关数量信号的输出。
0~4.8V电压信号输出可以用于模拟信号控制。
通信接口: 1-way标准RS-485通信接口或1-way标准RS-232通信接口,在订购时指定。
通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。 模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。
数据格式: 10.1 start, 8 data, 1 stop.
通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。
高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

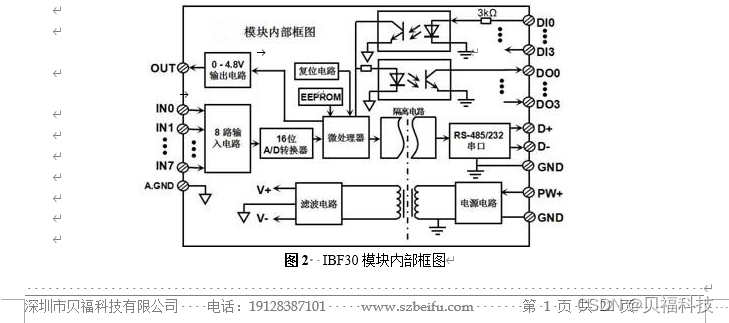

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。最大255个IBF30系列模块可以连接到每个系列端口。通信模式支持MODBUS RTU通信协议,默认地址为01，波特率为9600，数据格式：10位，1位起始位，8位数据位，1位停止位，无校验。还支持ASCII通信协议,批量率可以按代码设置,控制模块可以与其他制造商一起安装在同一RS-485总线上,便于计算机编程
IBF30系列是一个基于单片芯片的智能监控和控制系统。所有用户定义的校正值、地址、比特率、数据格式、校正和状态配置信息都存储在非破坏性内存EEPROM中。
IBF30系列产品根据工业标准设计和制造,信号输入/输出隔离,能承受300VDC隔离电压,强的抗干扰能力,高可靠性。 工作温度范围--45°C至+85°C
IBF30产品实现了传感器与主机之间的信号采集,用来检测模拟信号。IBF30系列产品可用于RS-232/485总线工业自动化控制系统,4-20mA/0-5V信号测量、监测和控制,和工业现场信号隔离和长距离传输等。
IBF30一般参数:
(典型的@+25°C,Vs是24VDC)
模拟输入:电流输入/电压输入
精度:0.1%
温度漂移:±50ppm/°C(±100ppm/°C,最大)
输入电阻:100Ω(4-20mA/0-20mA/0-10mA电流输入)
2KΩ(0-1mA电流输入)
超过200K(5V/10V电压输入)
带宽:-3dB10Hz
AD转换速率： 10 SPS （出厂默认值，用户可发命令修改转换速率。）
AD转换率2可以通过40204注册表设置。5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。(频道转换率=AD转换率/打开的频道数目)
注:在修改转换率后,请重新校准模块,否则测量数据会偏差。 您可以在订货时指定转换率,在产品出厂时,我们将根据您的要求重新计算转换率。
共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
输入端保护：过压保护，过流保护
开关输入:4通道(DI0~DI3)。
低电平： 输入 < 1V
高压水平:输入4~30V
输入电阻:3KΩ
交换输出: 集成电路输出, 电压0~30V, 最大负载电流30mA, 4 通道(DO0~DO3).
仿真输出: 电压0~4.8V, 输出负荷超过2KΩ.
通 讯： 协议 RS-485 或 RS-232 标准字符协议 和 MODBUS RTU通讯协议
带宽(2400、4800、9600、19200、38400、57600、115200bps)是可选的
可选择软件的地址(0至255)
通信响应时间:最大100ms
工作电源:+8~32VDC宽电源范围,内部抗侵入及过压保护电路
功率消耗:2W以下
工作温度:-45~+80°C
工作湿度:10~90%(无凝结)
储存温度:-45~+80°C
储存湿度:10~95%(无凝结)
隔离电阻:模拟信号和开关数量信号300V隔离,开关数量信号和电源共定位。
外形尺寸:120mm x 70mm x 43mm
