5V差分编码器高度脉冲计数器8路DI隔离Modbus RTU模块
- 信号输入
- 通讯 协议
- 抗干扰
最后更新：2022-07-15 17:36:13 手机定位技术交流文章
IBF67产品实现了传感器与主机之间的信号采集,用于解码编码器信号。IBF67系列产品可用于RS-232/485总线工业自动化控制系统,自动化机床，工业机器人，三坐标定位系统，位移测量，行程测量，角度测量，转速测量，流量测量，产品计数等等。
产品包括信号隔离，脉冲信号捕捉，信号转换和RS-485串行通信。最多可连接255个IBF67系列模块到每个系列端口。采用ASCII通信协议或MODBUSRTU通信协议,批量率可以按代码设置,控制模块可以与其他制造商一起安装在同一RS-485总线上,便于计算机编程。
IBF67系列产品是一个基于单片芯片的智能监控和控制系统。所有用户定义的地址、比特率、数据格式、校正和状态配置信息都存储在非破坏性存储器EEPROM中。
IBF67系列产品根据工业标准设计和制造,无信号输入/输出隔离,强的抗干扰能力,高可靠性。 工作温度范围-45°C至+85°C。
功能简介：
IBF67远程I/O模块可以用于测量四方向编码器信号,也可以设置为八方向独立计量器。
四路编码器5V微分信号输入或8路5V微分信号独立计。

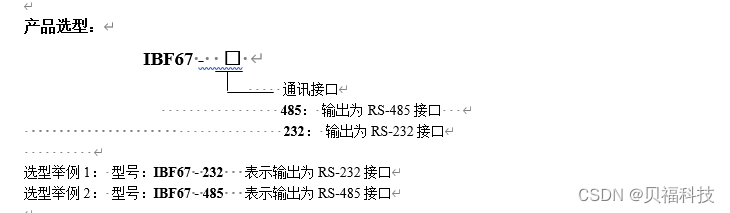

通信接口: 1-way标准RS-485通信接口或1-way标准RS-232通信接口,在订购时指定。
通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。 模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。
数据格式：10位。1位起始位，8位数据位，1位停止位。无校验。
通信地址(0–255)和带宽(2400, 4800, 9600, 19200, 38400, 57600, 115200bps)可以设置;通信网络最长的距离可以通过双线屏蔽电缆连接,可以达到1200米。
高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
●向标准Modbus RTU协议解码编码器
●编码器5V微分信号直接输入
●可作为编码器计数器或速度测量
●支持四种编码器同时计数,可识别正向和负向旋转
●也可以设置为8路独立的直流速计
●编码器计数器支持电力故障的自动备份
●300V隔离DI输入和电源之间
●通过RS-485/232接口可以清除零和设置计数值
●宽功率供应范围:8~32VDC
●高可靠性,易于编程,易于应用
●标准DIN35导轨安装,方便集中布线
●用户可以编程模块地址 、 频率等.
●外形尺寸:120 mm x 70 mm x 43 mm
典型应用：
●编码器脉冲信号测量
流量计脉冲计或流量计
● 生产线产品计数
●物流包装数目
●在开关附近脉冲信号的测量
●编码器信号由远程发送到工作控制器
智能工厂和工业物资网络
●直接向控制中心传输数据,而不是PLC
