I2C通信协议实现在OLED显示屏数据显示

1.介绍

OLED是一种使用LED光的显示器,尺寸为0.96英寸,分辨率为128X64,使用IIC接口进行通信, OLED制造商不仅提供手册,还提供参考源,使用IIC控制器实现参考。

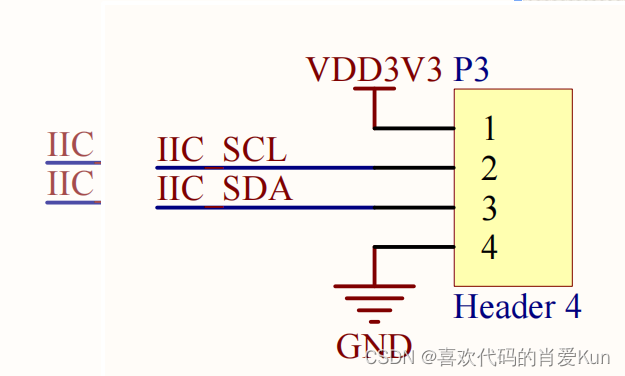

2.硬件连接

3.IIC控制器编程

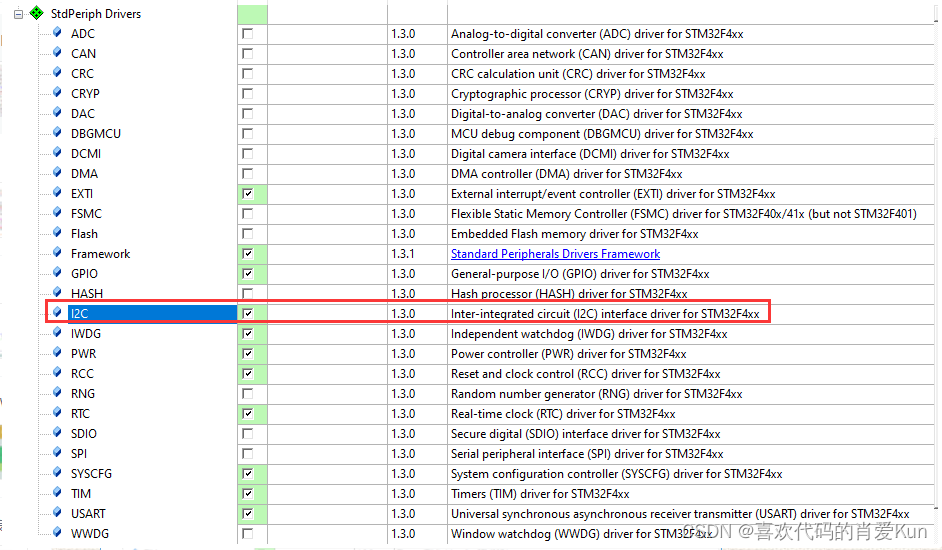

添加IIC库函数源:

—————————————————————————————————————————————————————————————————————————————————————

（1）开启时钟

开放GPIO及IIC时钟

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE); RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);

(二)配置GPIO作为IIC可重用函数

GPIO_Init(...);                                     //初始化

GPIO_PinAFConfig(...);                     //映射

（3）IIC初始化

void I2C_Init(I2C_TypeDef* I2Cx, I2C_InitTypeDef* I2C_InitStruct);

参数：

I2Cx - Which way IIC

I2C_InitStruct - 初始化结构

typedef struct

{

uint32_t I2C_ClockSpeed;          /*!< 时钟速度  100 ~ 400kHz */

uint16_t I2C_Mode;                /*!< I2C模式 @ref I2C_mode */

uint16_t I2C_DutyCycle;           /*!< 高低电平比例 @ref I2C_duty_cycle_in_fast_mode */ uint16_t I2C_OwnAddress1;         /*!< 自己的地址，从设备时使用 */

uint16_t I2C_Ack;                 /*!< ACK使能 @ref I2C_acknowledgement */ uint16_t I2C_AcknowledgedAddress; /*!< 从设置地址位数 @ref I2C_acknowledged_address */

}I2C_InitTypeDef;

(四)如需要接收IIC数据,应开关

void I2C_AcknowledgeConfig(I2C_TypeDef* I2Cx, FunctionalState NewState);

（5）使能IIC

I2C_Cmd(I2C1,ENABLE);

（6）IIC通信

(一)询问巴士是否繁忙

I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY);

2）起始信号

void I2C_GenerateSTART(I2C_TypeDef* I2Cx, FunctionalState NewState);

3)设置相应的模式

I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT);

当前的IIC作为主设备,所以参数应该选择I2C_EVENT_MASTER_MODE_SELECT作为标记

4)从设备地址和读写信号设置

I2C_Send7bitAddress(I2C1, /*从设备地址*/, I2C_Direction_Transmitter);//发送 I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED);//主设备发送模式

5）发送和接收数据

void I2C_SendData(I2C_TypeDef* I2Cx, uint8_t Data); I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED);//等待发送完成符号 I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED); uint8_t I2C_ReceiveData(I2C_TypeDef* I2Cx);

6）停止信号

void I2C_GenerateSTOP(I2C_TypeDef* I2Cx, FunctionalState NewState);

4.移植OLED

（1）初始化

I2C_Configuration(); OLED_Init();

（2）显示

//全屏填充

void OLED_Fill(unsigned char fill_Data)

//显示ascii字符 void OLED_ShowStr(unsigned char x, unsigned char y, unsigned char ch[], unsigned char TextSize);

//显示汉字

void OLED_ShowCN(unsigned char x, unsigned char y, unsigned char N);

5.制作字模

(1)打开字体软件(在共享的STM32信息中)

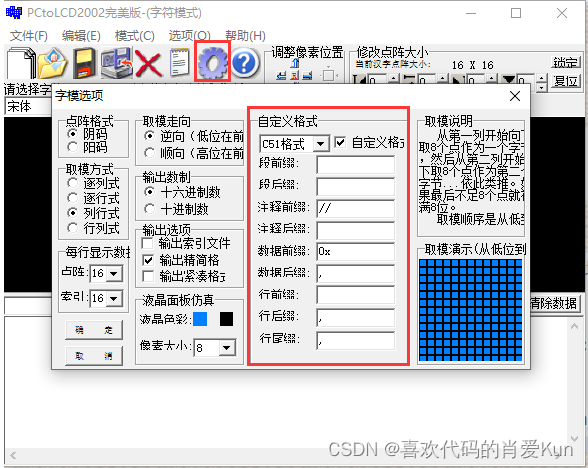

如下图所示,需要修改一些配置

（2）生成字模

只要能通过输入方法输出的话,就可以生成单词

(三)复制生成的模板用于代码中使用

（4）制作图片图模

原始的图像大小必须为128X64,必须是黑白图像,最后从图像中取得的数据必须与模板中取得的数据相同。

//在OLED显示数据中实现I2C通信协议

// 以下由制造商定义的功能包括I2C初始化、OLED初始化、I2C通信的注册实现、显示文字、图片、全屏幕填充等。
