【车联网原型系统｜二】数据库+应用层协议设计

应用层协议设计

后端与小车树莓派的通信是通过socket进行的，因此需要定义一个私有协议，区分不同类型的数据报文。数据报文采用json格式进行传输。

一般来说,报告可以分为两个类别:控制报告和数据报告。 控制信息用于控制用户车,数据信息用于传输数据信息。

字段总体设计

下面的表描述了具体领域及其相应的描述:

具体字段

pac_type

第一个是数据消息类型字段,主要识别消息当前方向,主要有三个方向:

• 树莓派 到 基站
• 基站 到 树莓派
• 林果派对林果派(回想情况)

control_type

控件类型字段用于识别消息的特定相应的函数。该部分以 pack_type 为基础进行判断,不同的 pack_type 与不同的含义相符:

• 对于树莓派到基站到类型，是树莓派反馈数据到基站到报文，分为轨迹数据、传感器数据、和树莓派电量低三种。
• 对于从基地站发送到树枝的信息类型,从基地站发送的主要控制命令是启动/停止移动、打开/关闭传感器、一个按钮返回和转移(向基地站内不在车辆的转移命令)。
• 对于“树木-树木-树木”类型,和第二类类似,有较少的传输函数。

state字段

状态字段主要用于反馈指令执行数据,例如成功、失败、加班等,并且保留了一些编码以传递自定义状态。

其他字段

ack字段：

接收消息后,系统可以对Ack消息作出回应,表明它已经收到消息(可与数字签名相结合,实现双向无可否认的)

-每当收到消息时,按照上述逻辑,在收到消息后向发送者发送一个“Ack”消息,表明该消息已经收到。

- 每次发送消息时,根据上述逻辑发送消息后,会收集Ack消息。此消息的验证显示了消息的结尾。

piece字段：

这个领域主要用于处理大型报纸中的断片问题。

使用芯片方法,头部字段指定当前消息是否是最后的芯片,每次发送一个完整的消息标题和消息的一部分(取决于MTU)。

接收方每次都接收一个MTU大小的报文，解析出头部的pieces字段，判断结束条件，接收完之后将所有的数据字段组合起来即可得到完成的大报文

数据结构设计

本文主要讨论了巴士与基地站之间的信息信息内容的结构

指令

数据

数据库设计

概念模型

表结构设计

设计了以下表：

• 用户表:存储用户帐户,密码,用户类型(等级),登录时间
• sensor_info表:存储传感器的类型代码、名称、分类和描述信息
• pi表:所有属于存储系统代码的果实、权限、描述信息等。
• 传感器表:存储系统中的所有传感器的列表,包括传感器的代码、属于树枝的代码、传感器类型、SN代码(如果有的话)和权限级别
• data_instruction table:系统发送/执行的所有命令,包括命令ID、用户ID、树苹果ID、时间、执行状态、命令类型、命令的具体数据
• data_sensor:表：树莓派反馈的传感器数据表，包括数据id、传感器id、用户id、时间、具体的传感器数据
• Data_trace表:跟踪数据表用于树果反馈,包括数据ID、用户ID、树果ID、时间和特定跟踪数据。

具体有以下字段

• data_instruction : [‘id’, ‘user_id’, ‘pi_id’, ‘time’, ‘state’, ‘type’, ‘data’]

• data_sensor : [‘id’, ‘sensor_id’, ‘user_id’, ‘data’, ‘time’]

• data_trace : [‘id’, ‘user_id’, ‘pi_id’, ‘time’, ‘data’]

• pi : [‘id’, ‘level’, ‘description’]

• sensor_info : [‘id’, ‘name’, ‘group’, ‘description’]

• sensors : [‘id’, ‘pi_id’, ‘sensor_type’, ‘SN’, ‘level’]

• user : [‘id’, ‘passwd’, ‘level’, ‘reg_time’]

ER图

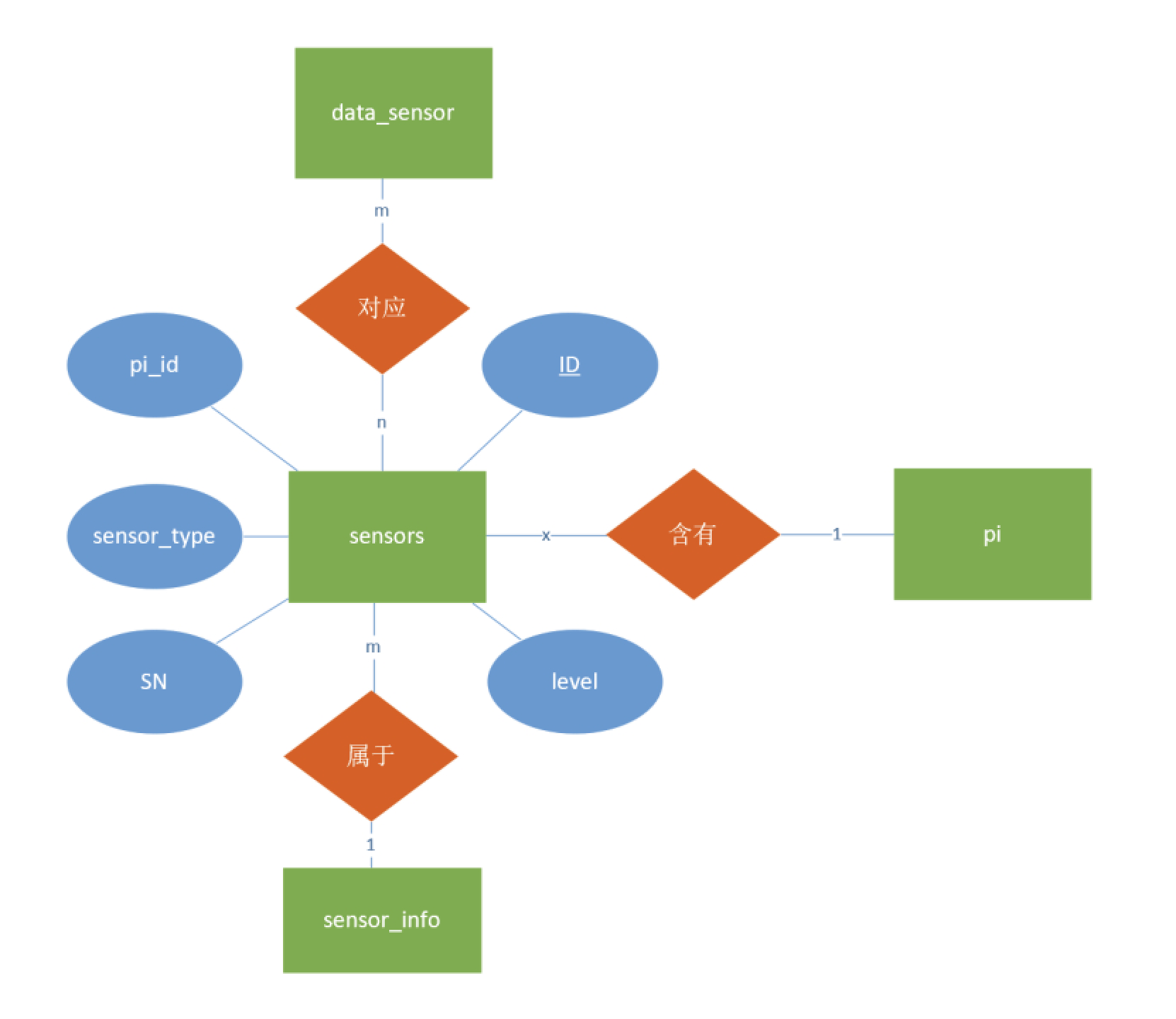

传感器表部分

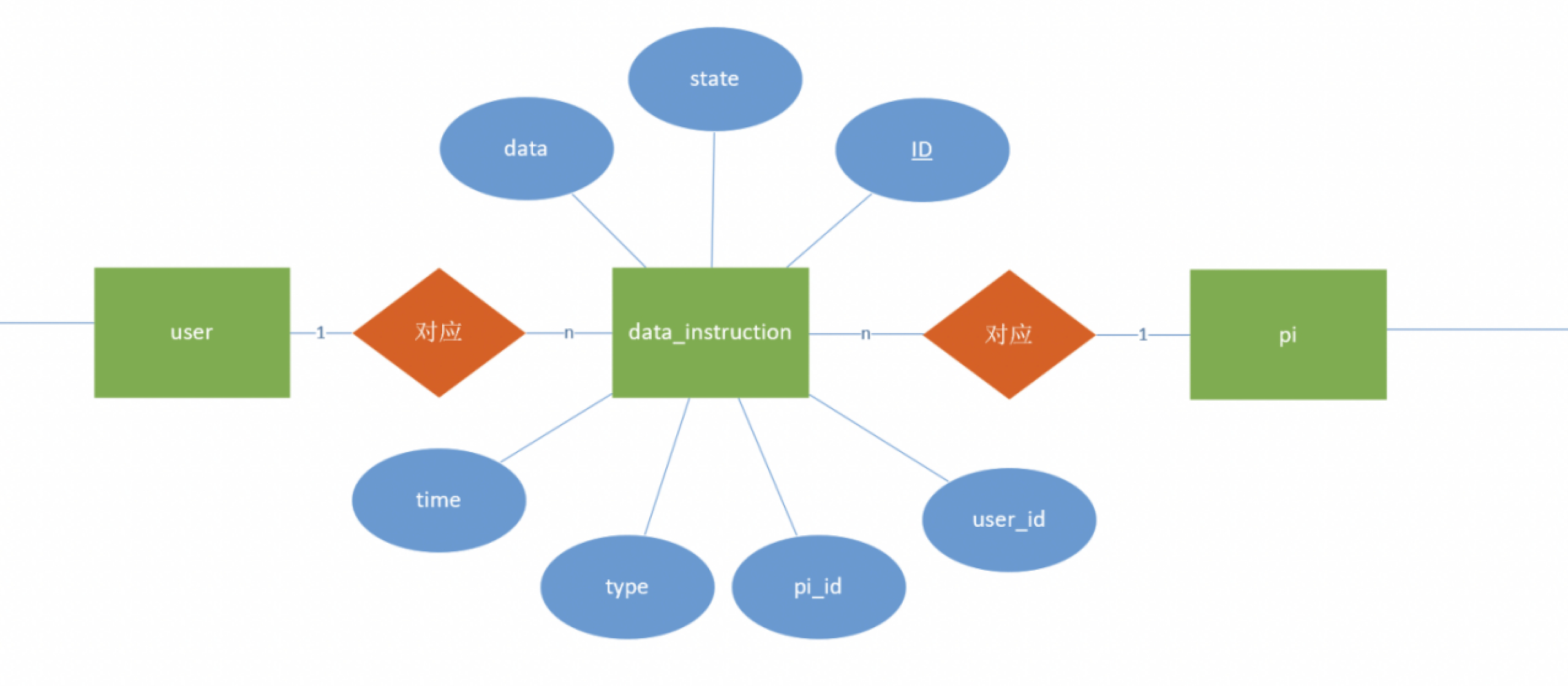

指令存储部分

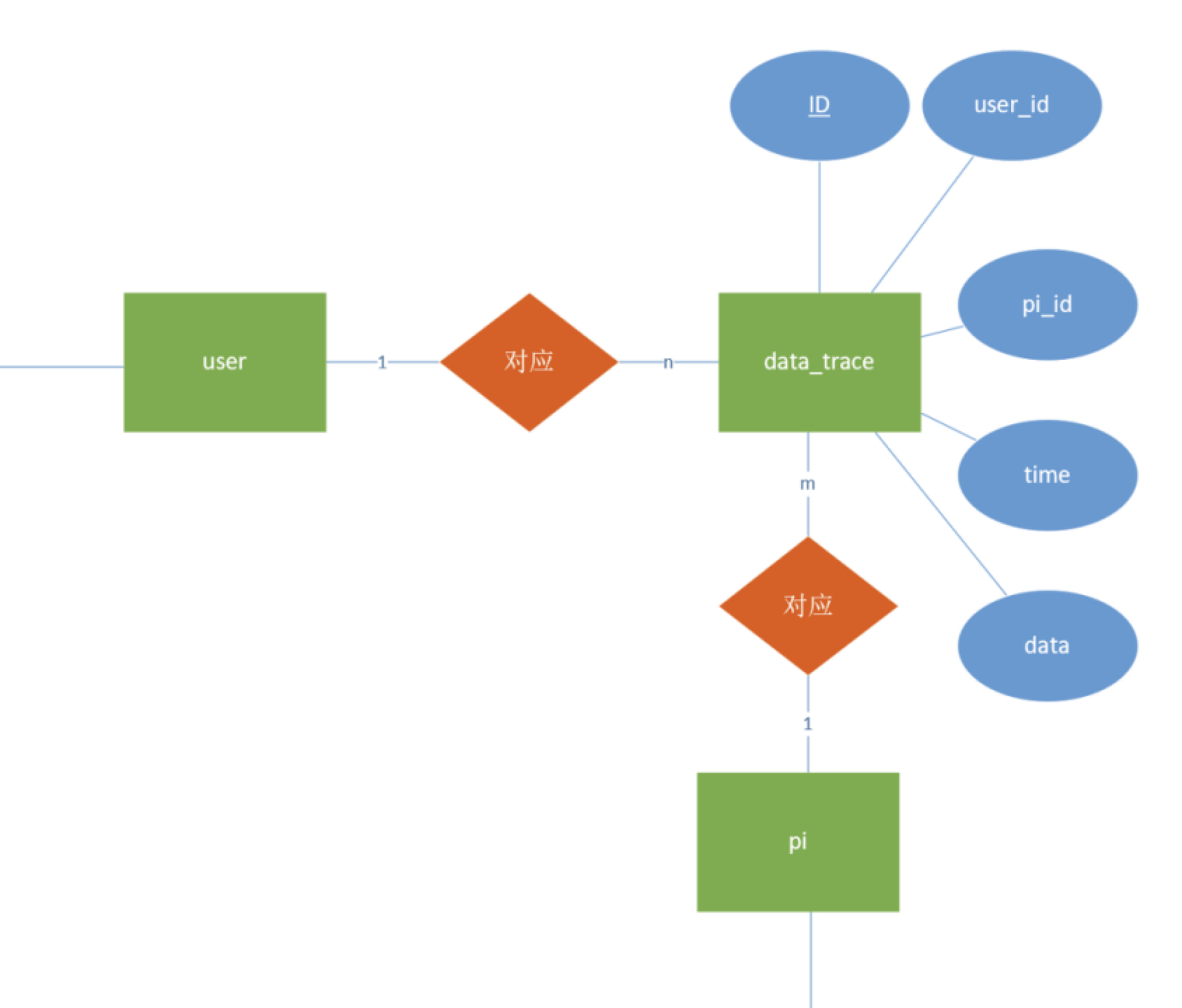

路径存储部分

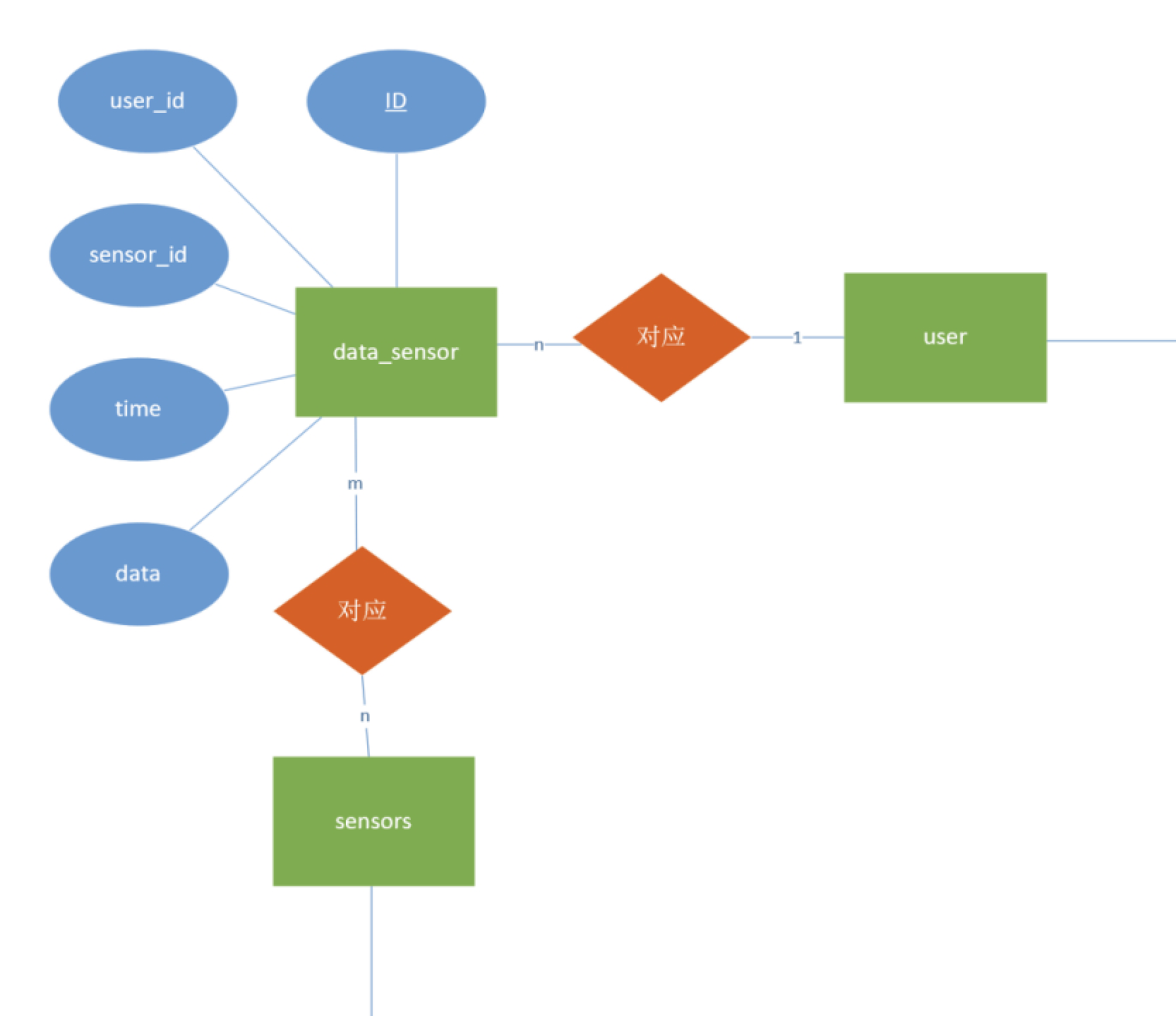

传感器数据部分

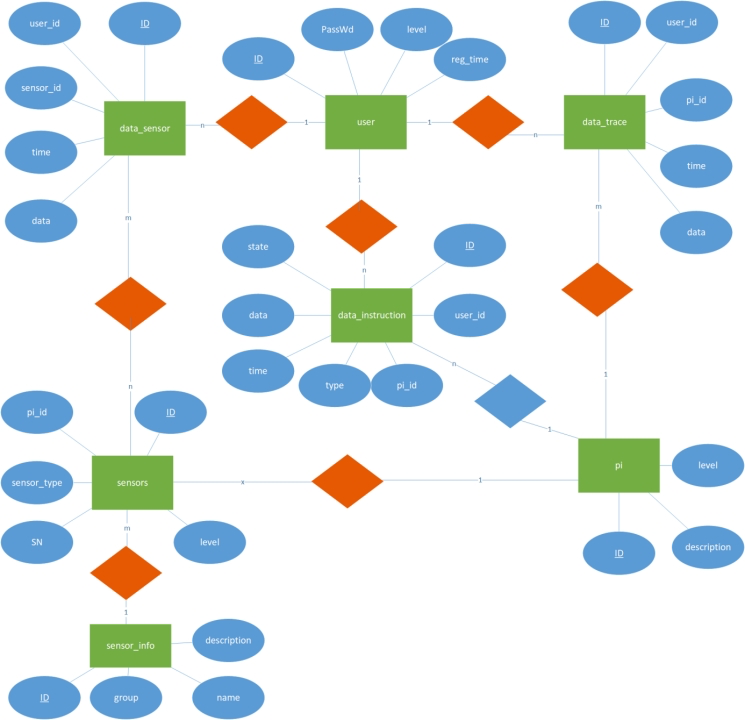

总

物理模型：

略，见sql文件内

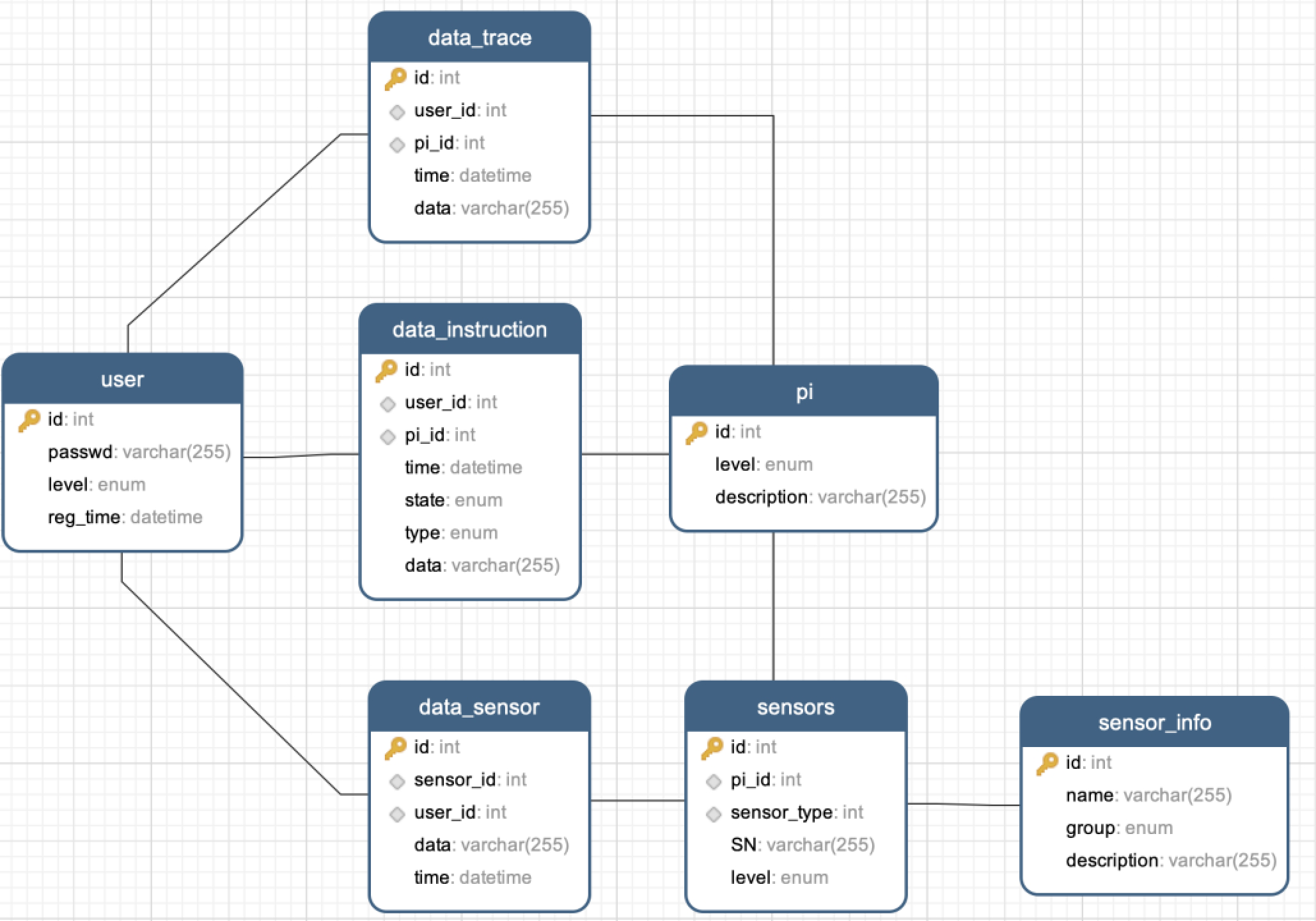

Crowfoot图
