1.热备份路径选择协议HSRP
- 1、HSRP概念
- 1.1.HSRP集团成员
- - 1.虚拟路由器的MAC地址
  - 1.HSRP消息
- 2、工作原理
- - 1、具体工作过程
- 3.HSRP状态和计时器
- - 3.1、状态
  - 3.2、计时器
二、配置
- 1.配置虚拟路由器IP(单个vlan)
- 2.使用HSRP和STP(PVSTP+)实现冗余和负载(多生成树)

1.热备份路径选择协议HSRP

目标：
1.了解与HSRP有关的概念
理解HSRP工作原则
3、会配置HSRP
4、由于HSRP它是思科私有的协议，其他厂商针对此协议有一个标准的协议VRRP(虚拟路由器冗余协议)
备件,通常称为备件轮胎。这是HSRP的主要内容。
负载:分摊工作

1、HSRP概念

1.1.HSRP集团成员

活跃路由器
备份路由器
虚拟路由器
其他路由器

1.虚拟路由器的MAC地址

它由48个二进制数字组成,其中24个是制造商代码,24个是序列数字。
下列24位元:虚拟MAC地址(07AC)的固定值加上HSRP组数(由两个16位元抵消),假设组数为50,然后MAC地址为07AC32

1.HSRP消息

UDP协议,1985年端口
采用小组广播的方法,一次一对。小组广播地址:
生命周期:TTL = 1

2、工作原理

1、具体工作过程

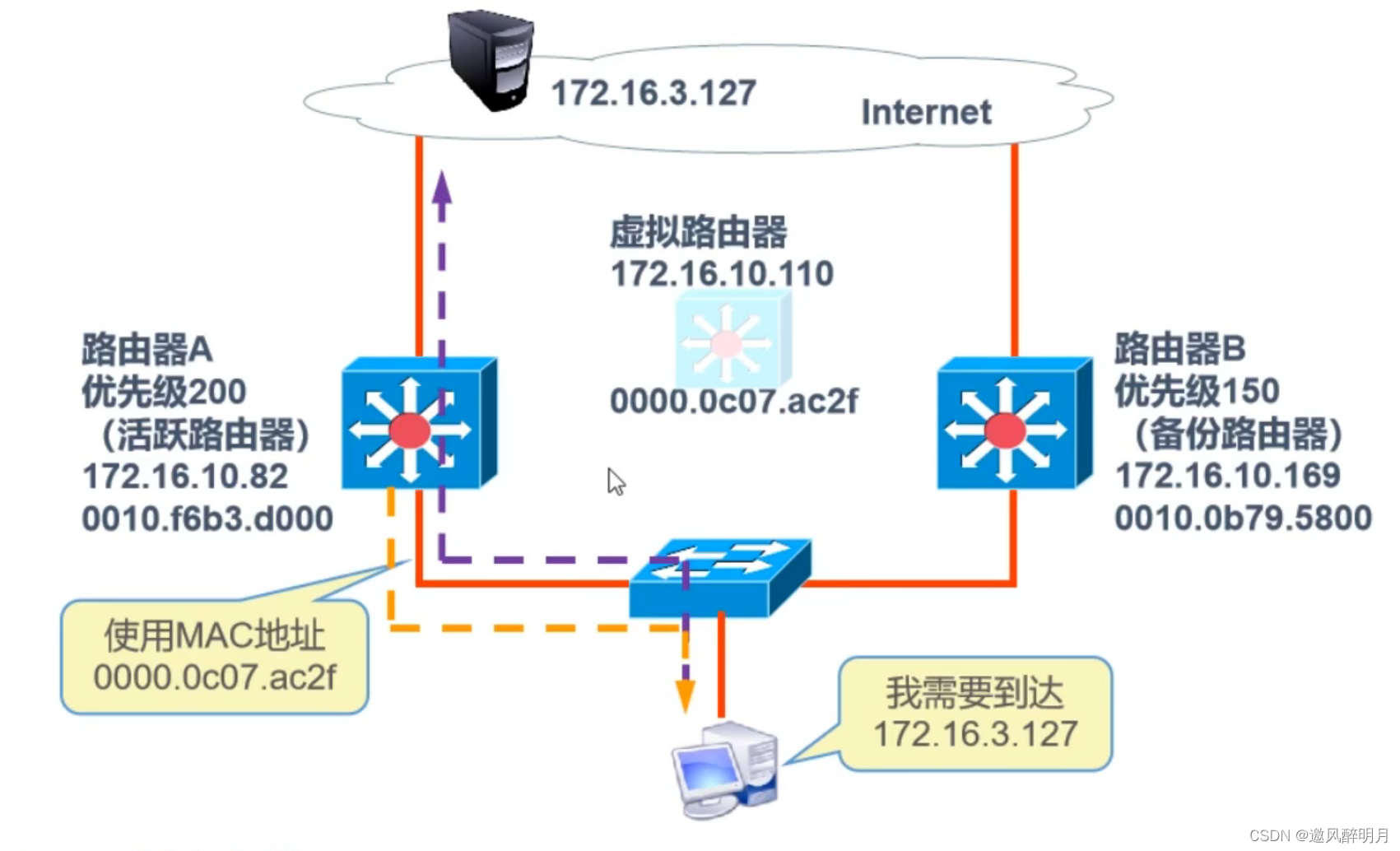

如下图所示，主机需要访问外网172.16.3.127，发现不是同一网络，将提供数据给自己的门户,在这里，主机配置的网络交换机是HSRP组的虚拟路由器,虚拟路由器接收数据后,根据HSRP组的机制(组中的路由器优先决定谁是主动路由器,谁是备份路由器)，将数据转移到主动路由器进行传输,主动路由器根据自己的路由表重新传输数据
在这里插入图片描述

后面在配置的时候
(1)设置组号(用于确定虚拟路由器的MAC地址)
(2)优先级(确定主动路由器,高优先级主动)
(3)职业(Active路由器已存在于网络后,如果一个优先级路由器想成为Active路由器,则必须配置职业)
职业通常在优先级的路由器上配置
（4）端口跟踪
（5）查看命令

3.HSRP状态和计时器

3.1、状态

请看下面的内容,以获得一个印象.

初始状态
学习状态:该组成员没有设置虚拟IP地址,正在等待来自该组活动路由器的认证消息,以便学习自己的虚拟IP地址
监视状态:小组成员已学习或设置了一个虚拟的知识产权地址,并通过听“你好”消息监视活动/恢复路由器。一旦发现该活动/恢复路由器长期没有发送“你好”消息,小组成员进入语音状态并开始进行宣传
发言状态:竞选活动的组织者/备份路由器的职位,以发送一个问候消息来与候选人进行竞争和比较
备份状态:组内备份路由器的状态。备份团队监控主动路由器,随时准备替换主动路由器,当主动路由器故障时。备份路由器也发出定期的问候消息,告诉其他组装者他们没有故障
主动状态:负责虚拟路由器实际路由工作的组件的主动路由器的状态。主动路由器周期性发送一个“你好”消息,告诉其他组件员他们没有故障

3.2、计时器

你好消息(3秒)
保持时间(10秒)

二、配置

它可以用三层开关或路由器进行。
由于HSRP和PVSTP的集成实验存在,使用三层开关更方便。

1.配置虚拟路由器IP(单个vlan)

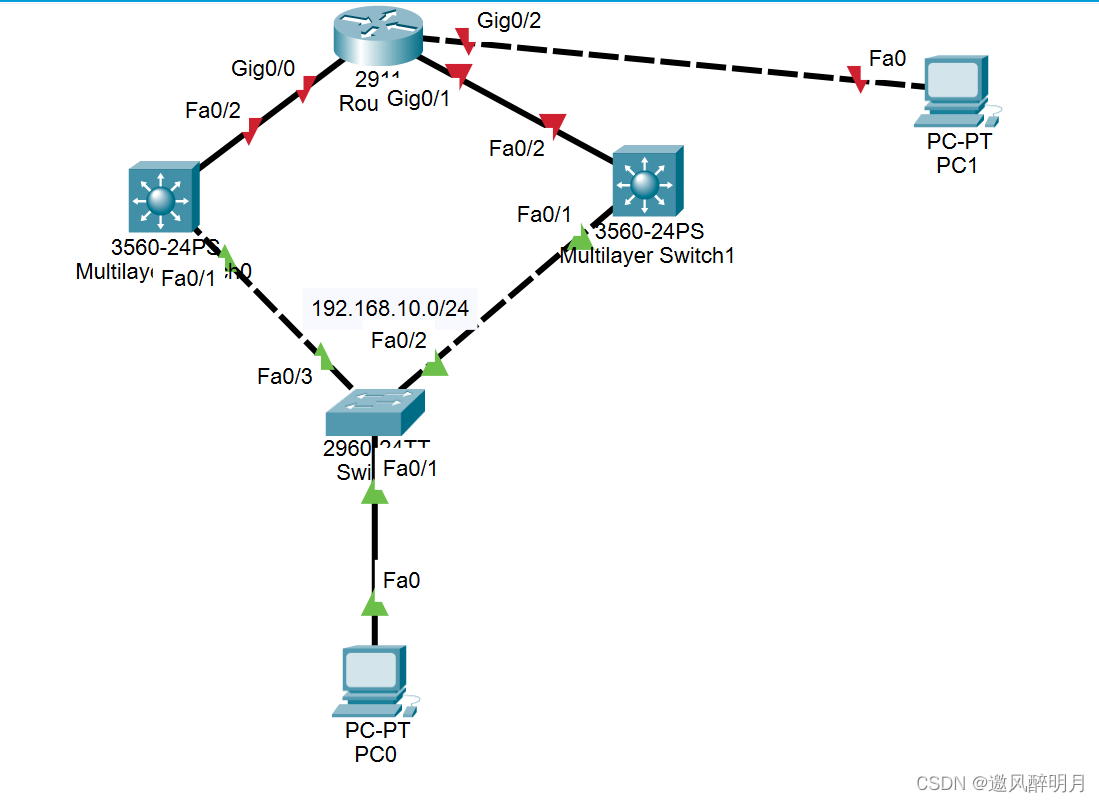

1.首先连接以下所示的设备

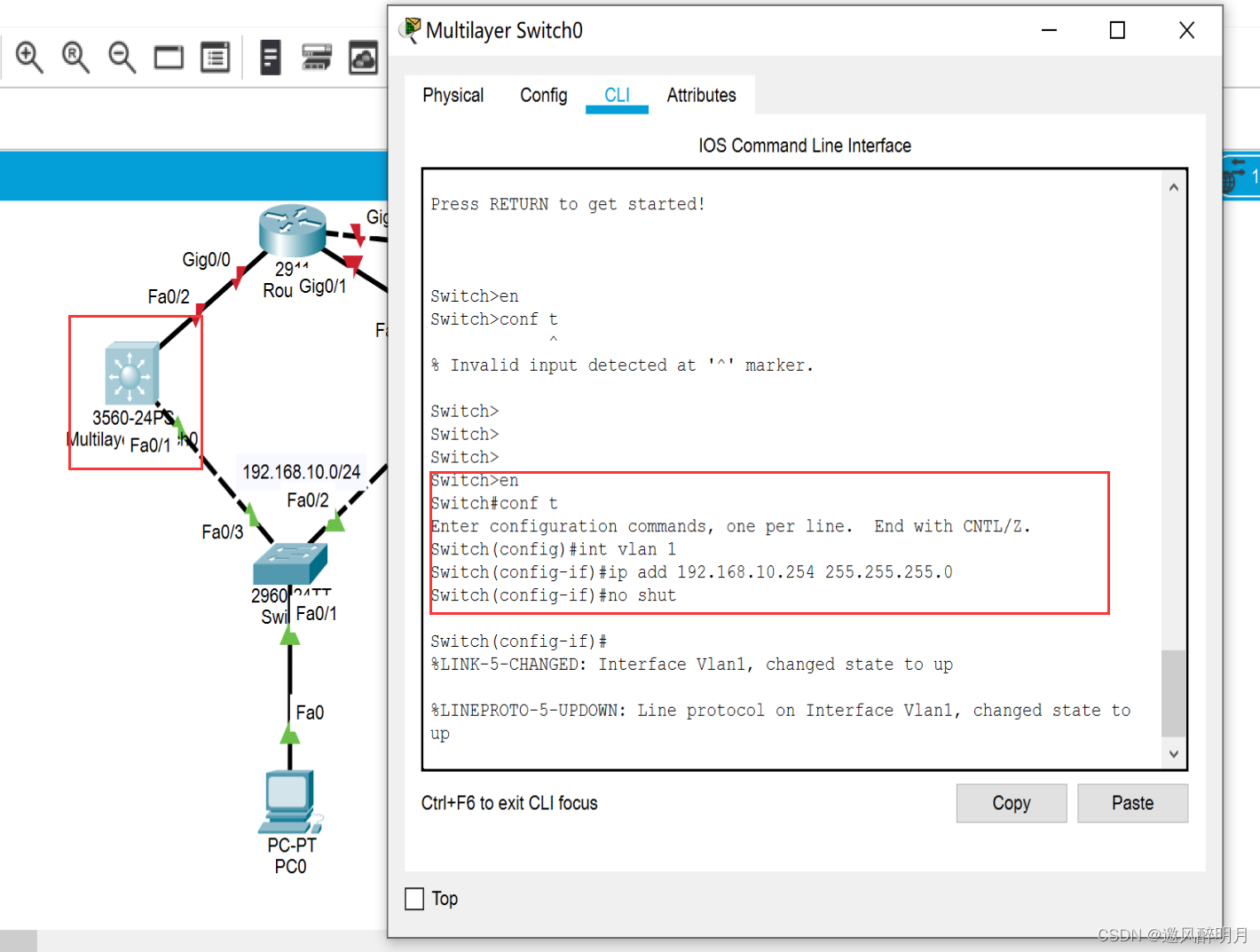

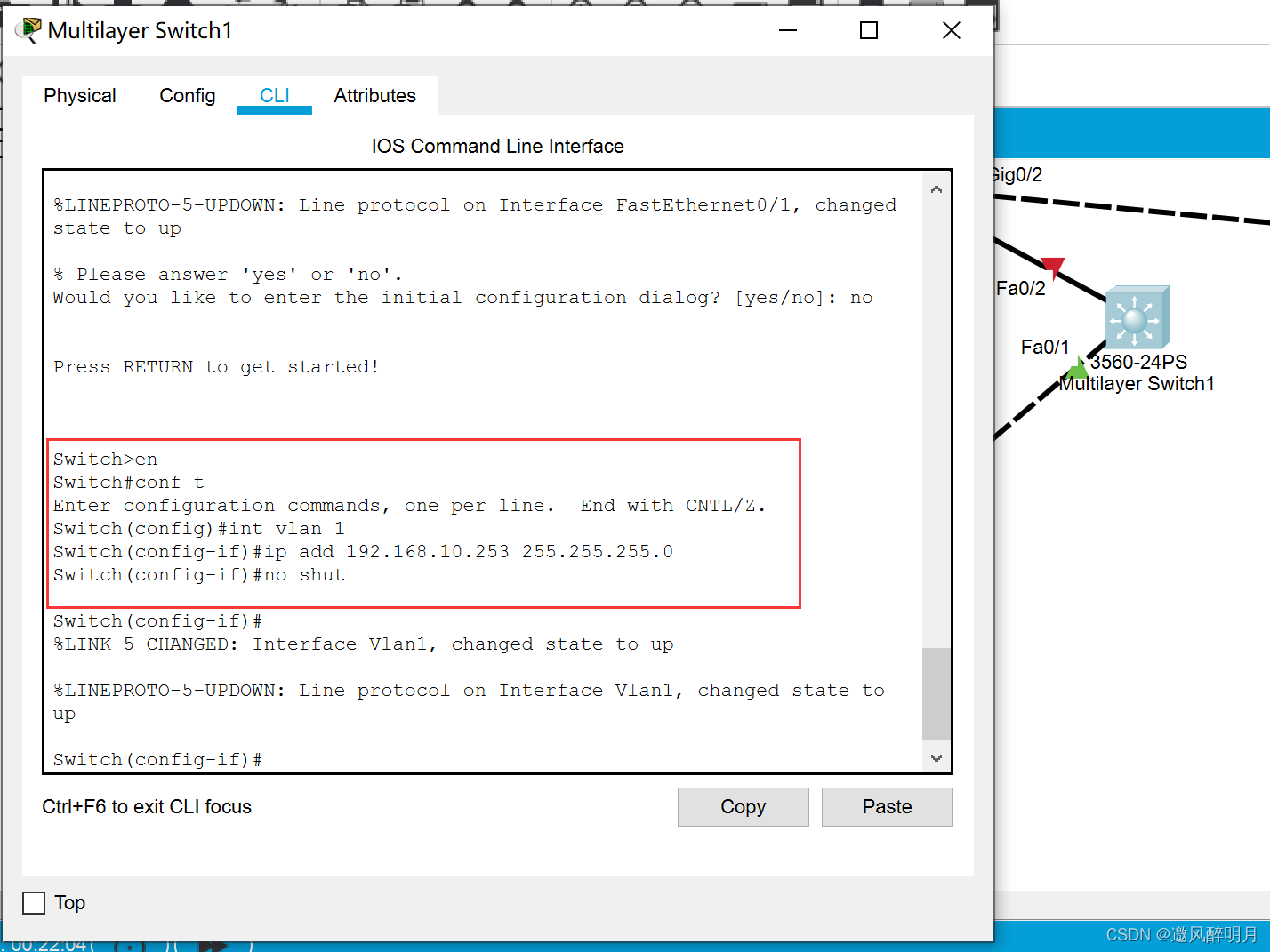

2.在连接下配置三层开关的IP。
注意：如果我们对f0/1物理接口来配置IP，就把这个物理接口给固定死了。如果下面还有其他vlan的PC的话，就会造成不能通信。所以我们还是对vlan虚接口进行配置更好。
我们可以一次用int f0/1 no switchport no ip add switchport去清理物理接口的IP。最后在特权模式中使用show ip route查看是否清理掉

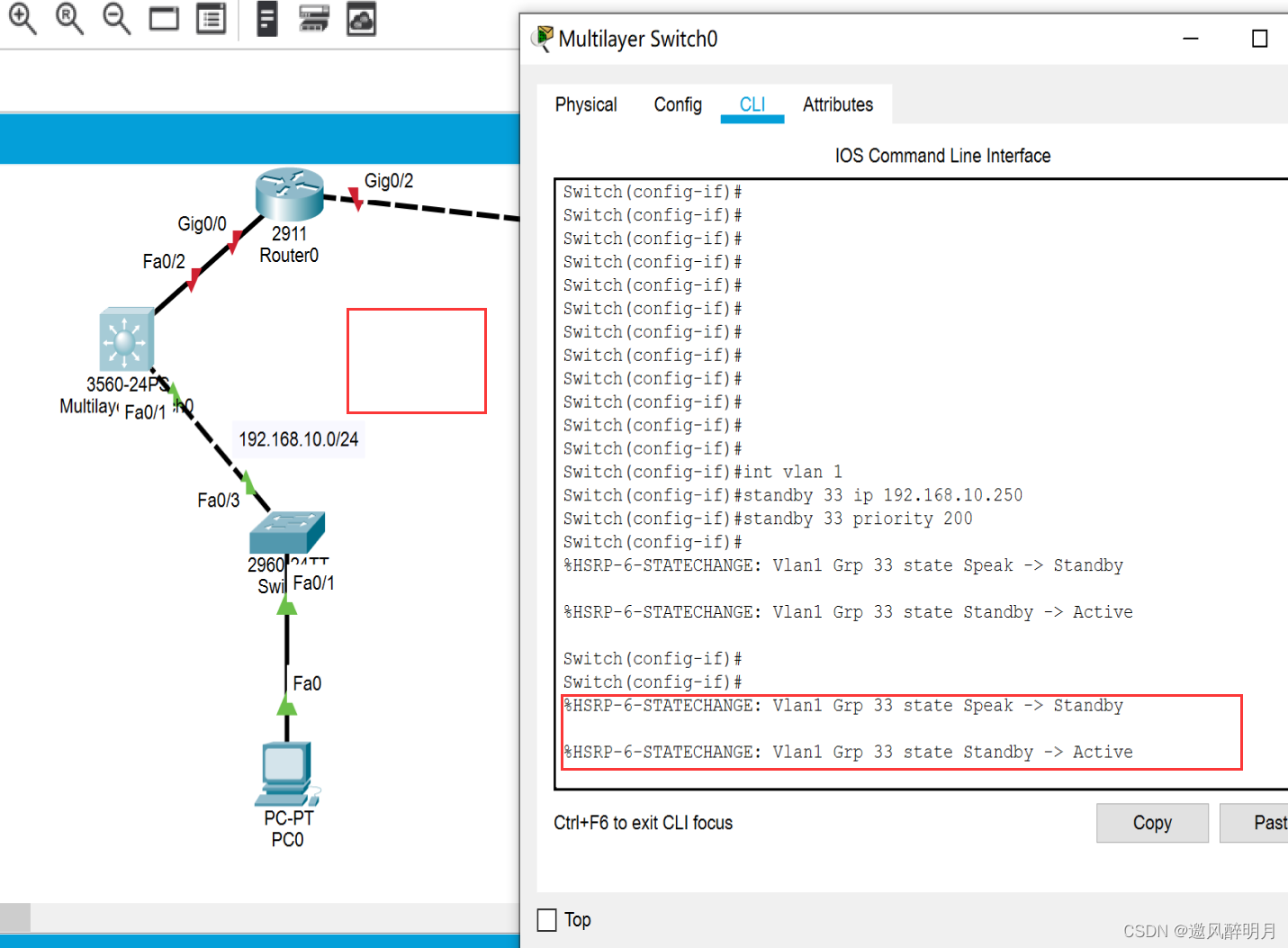

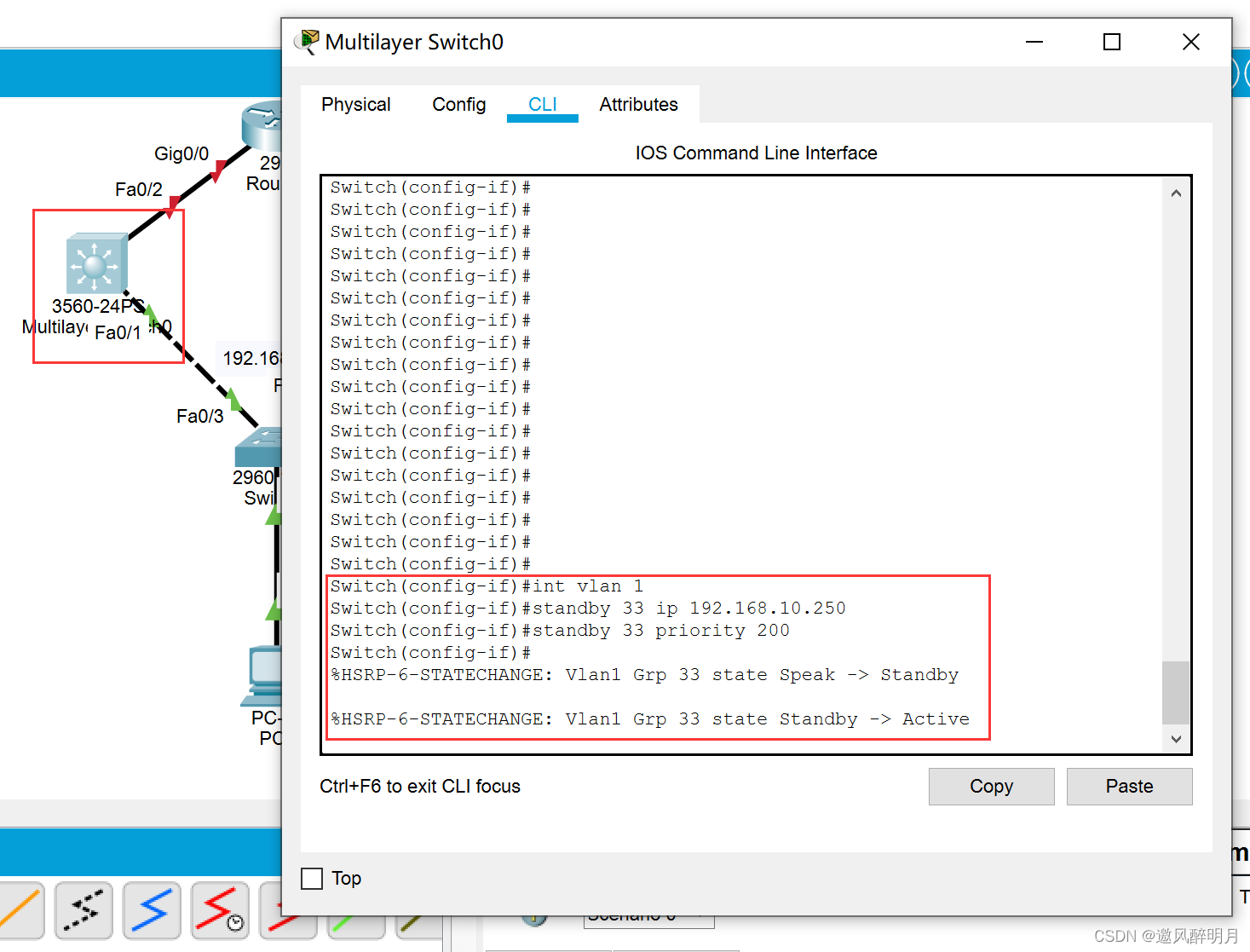

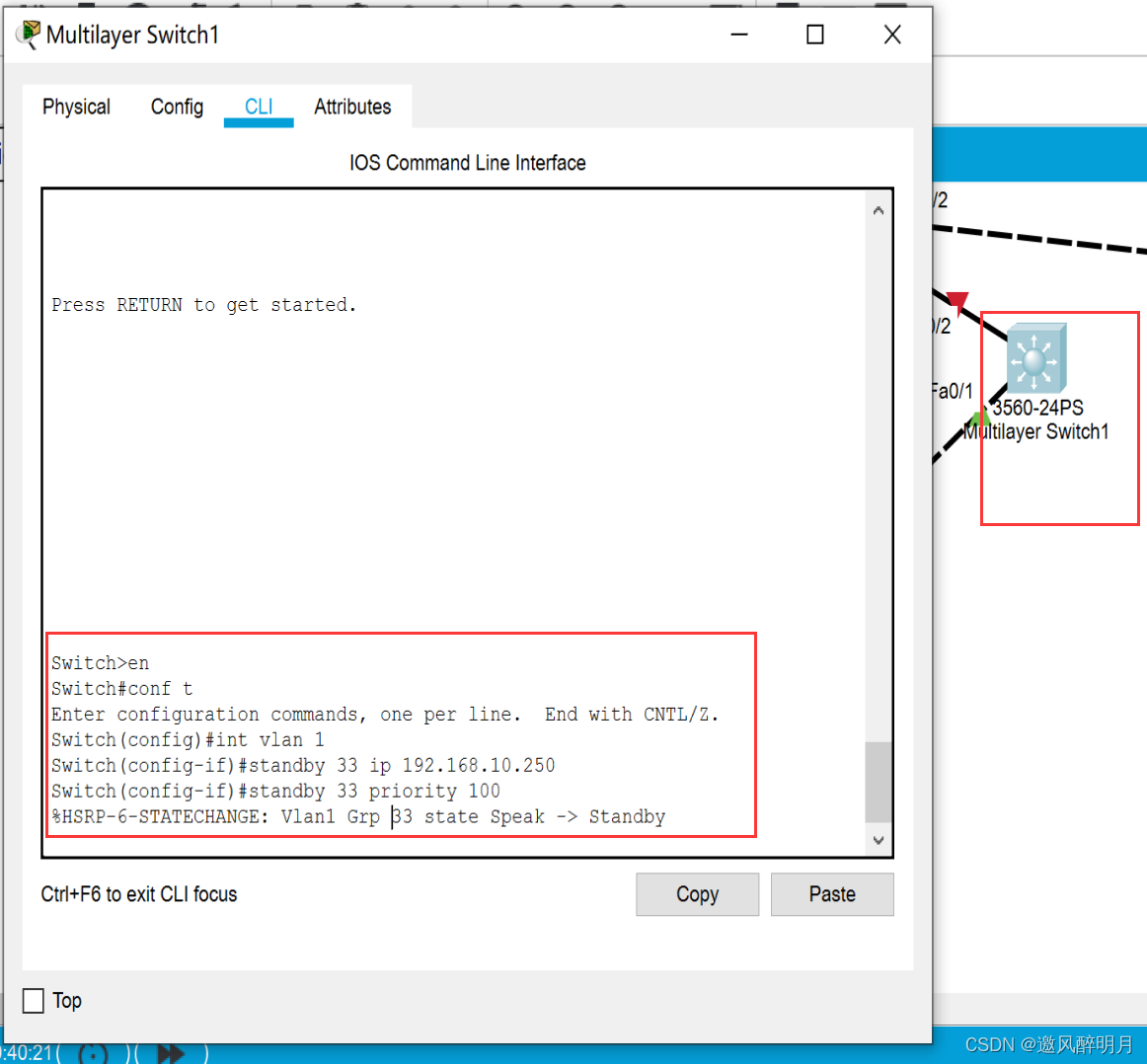

3.配置虚拟路由器
分别配置两个路由器:

从上面看,s0已经是一个活跃的路由器

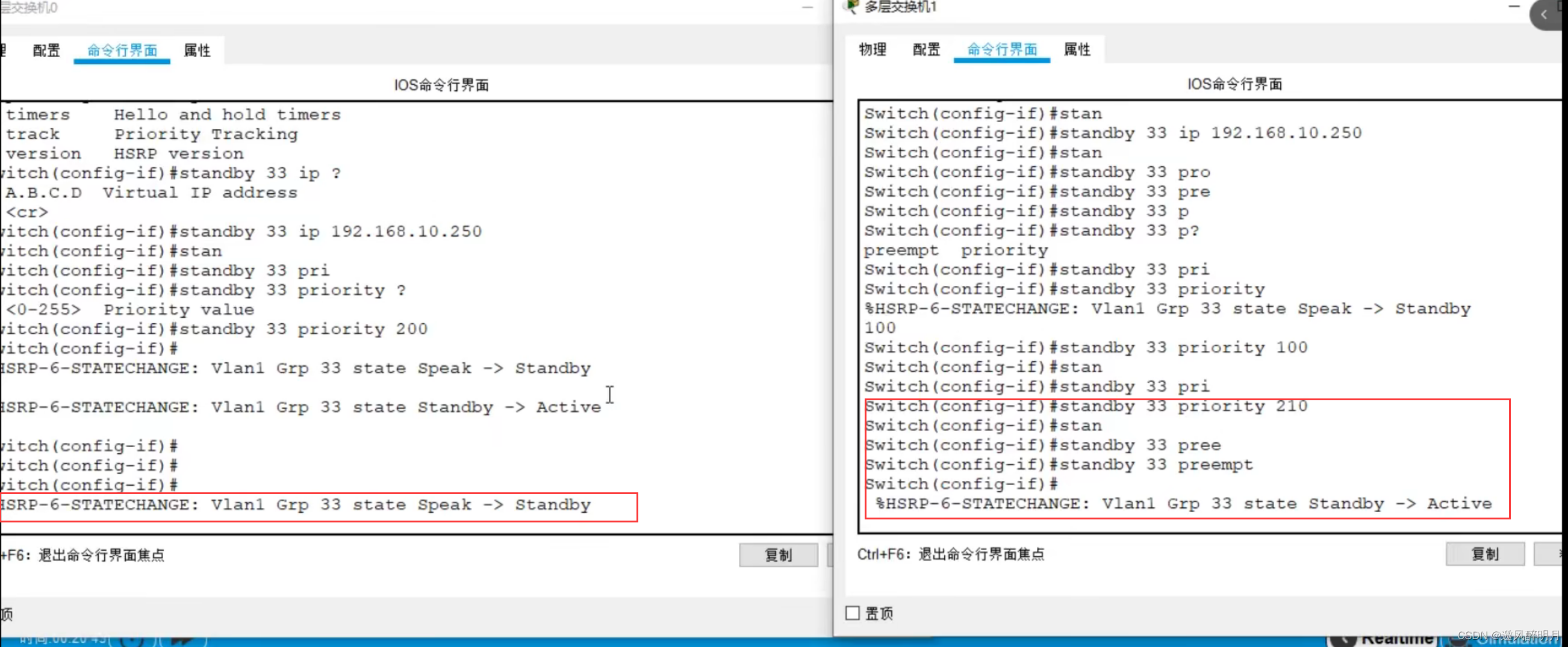

如果一个三级开关已经处于主动状态,则为另一个三级开关配置的更高级开关不会变得主动

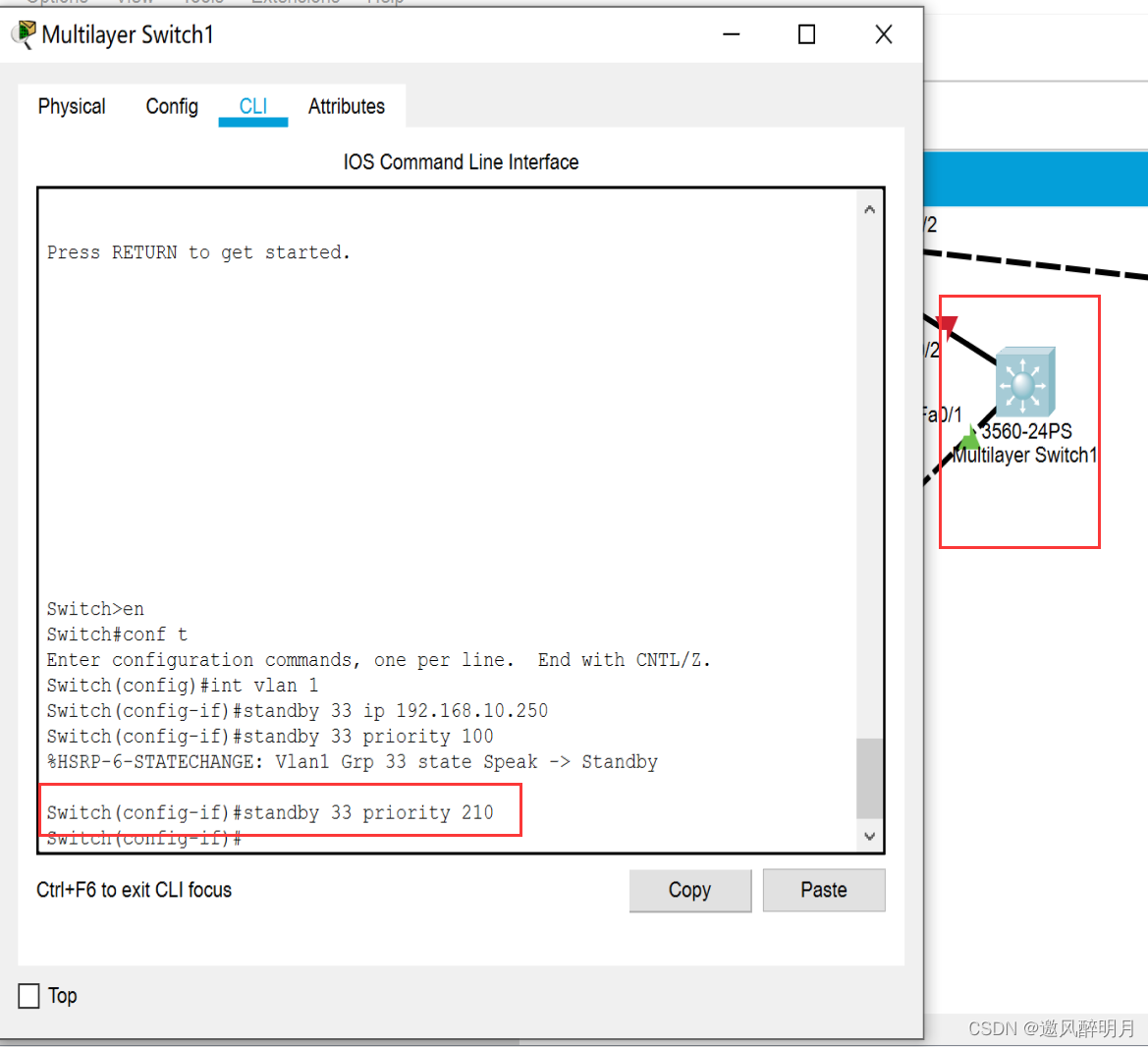

5,基于4,s1配置优先,可以转换为主动状态。 s0转换为备份状态

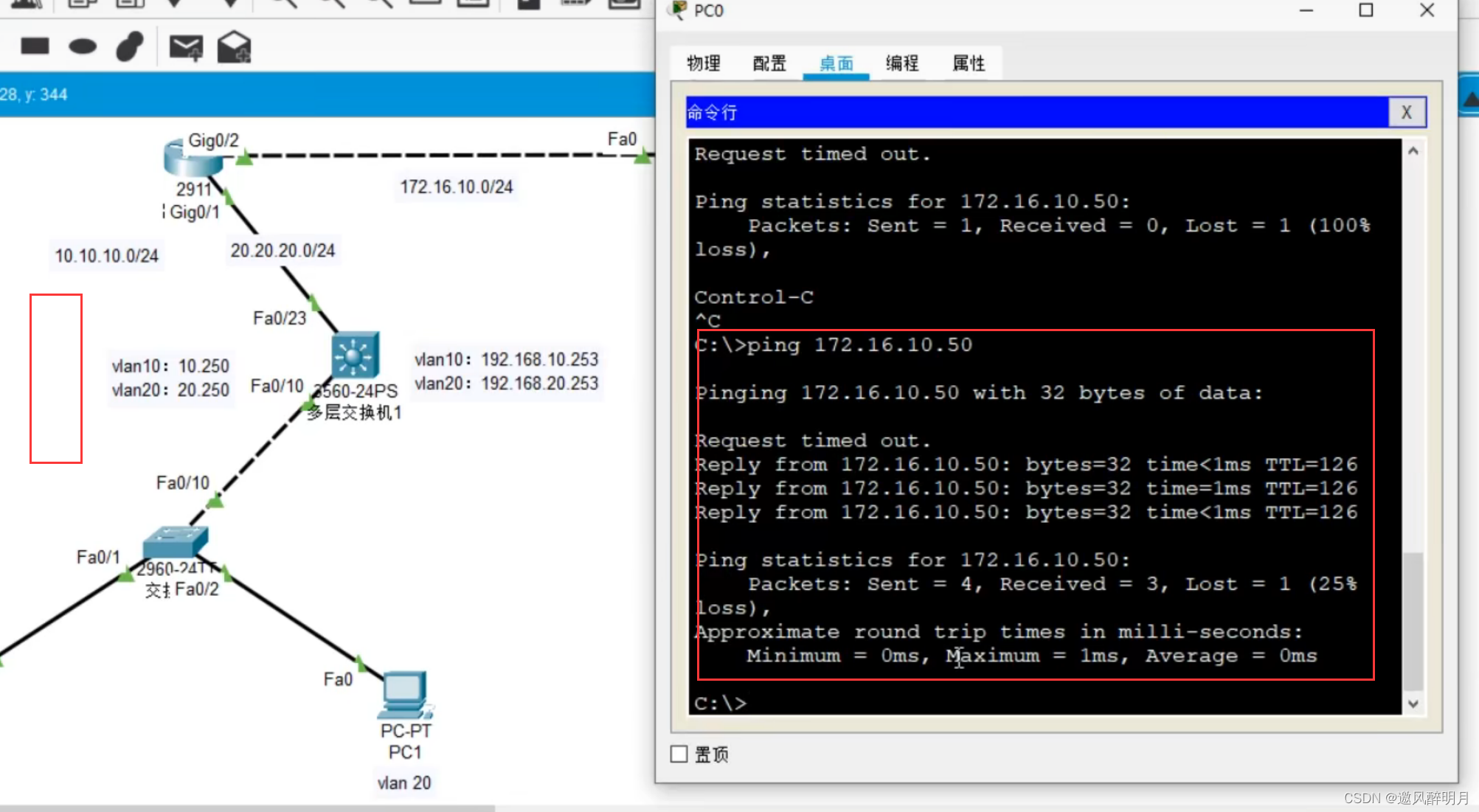

6.移除s1,只剩s0,s0自动变为主动

2.使用HSRP和STP(PVSTP+)实现冗余和负载(多生成树)

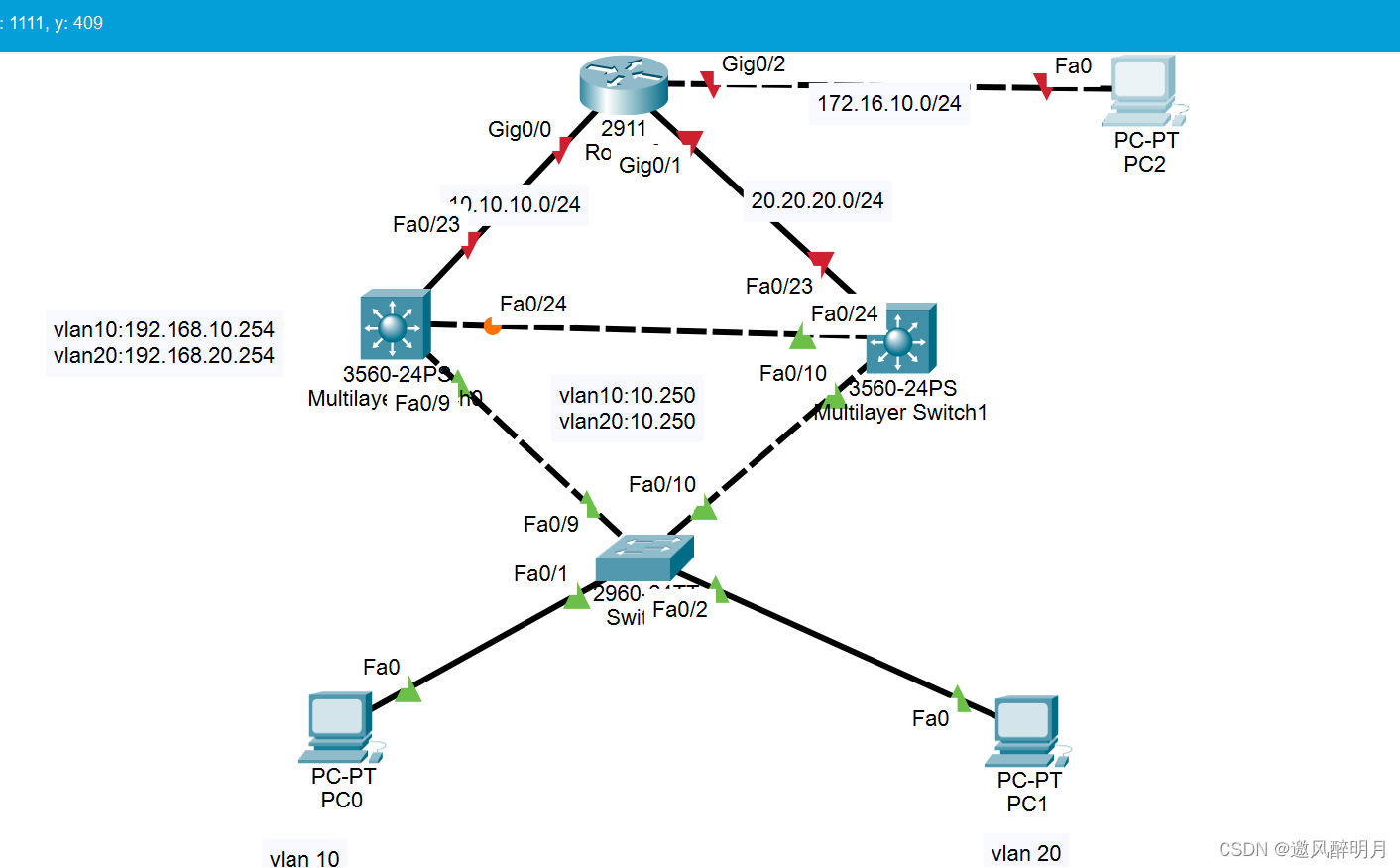

1、器件如图所示

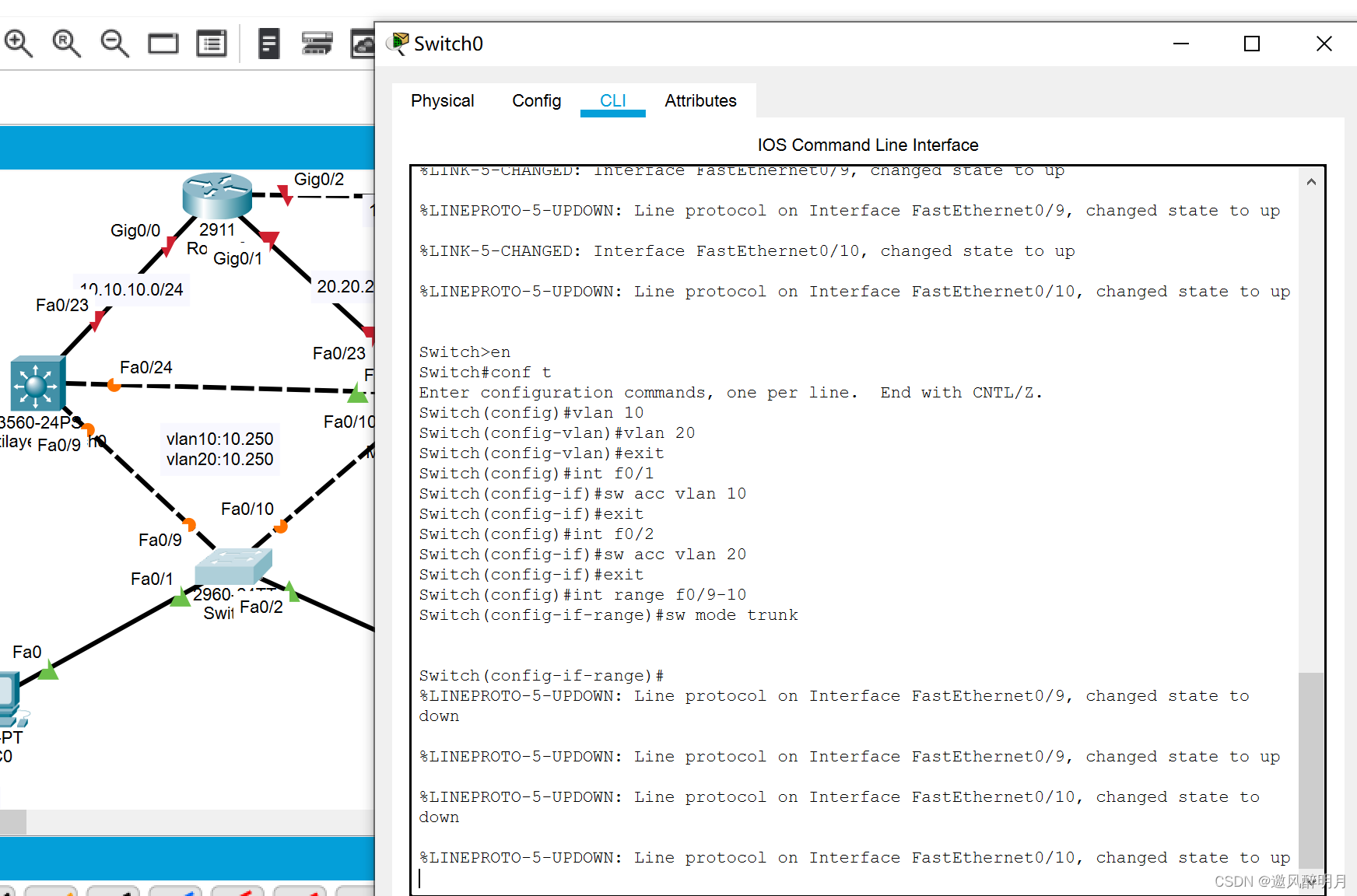

2.配置s0二进制开关

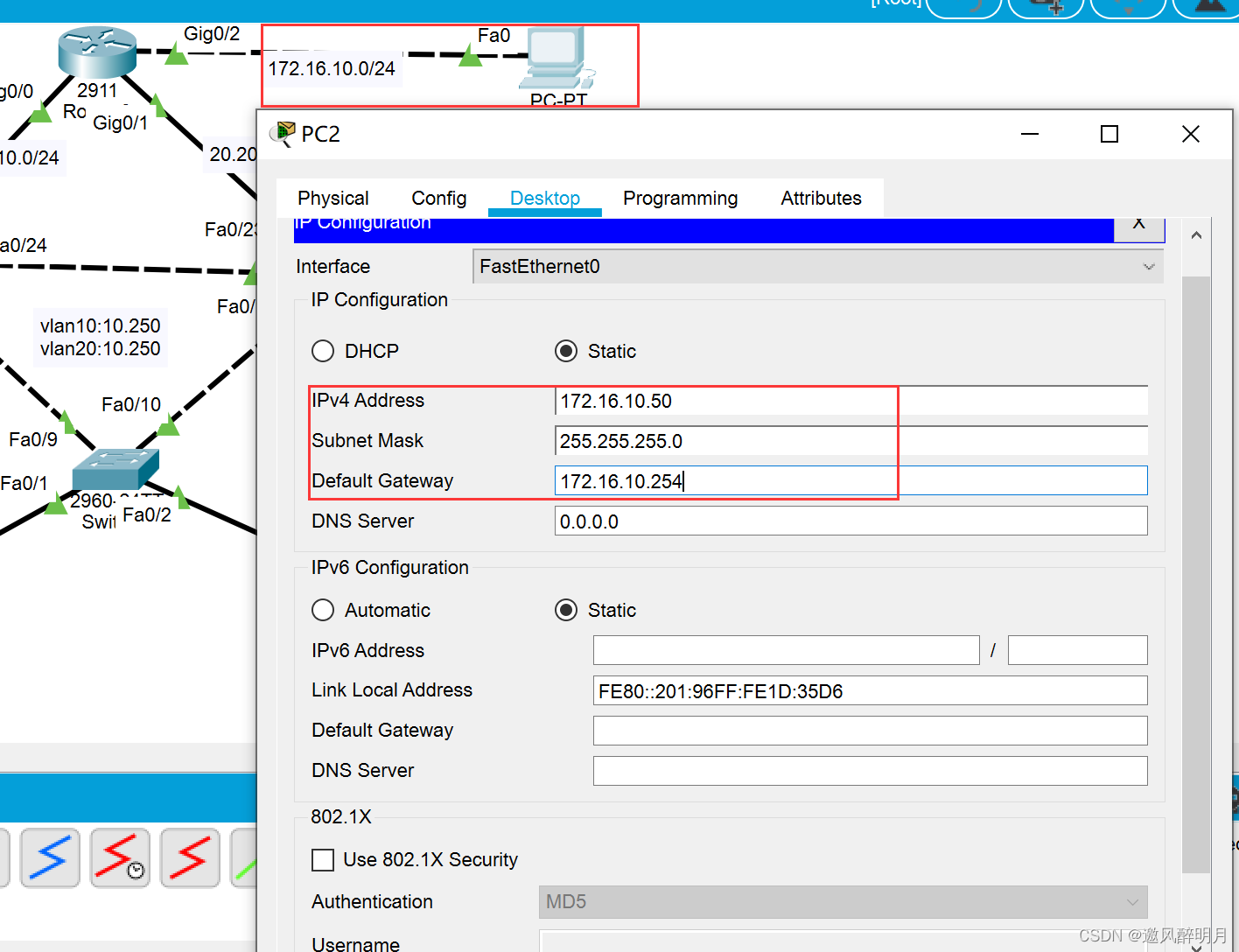

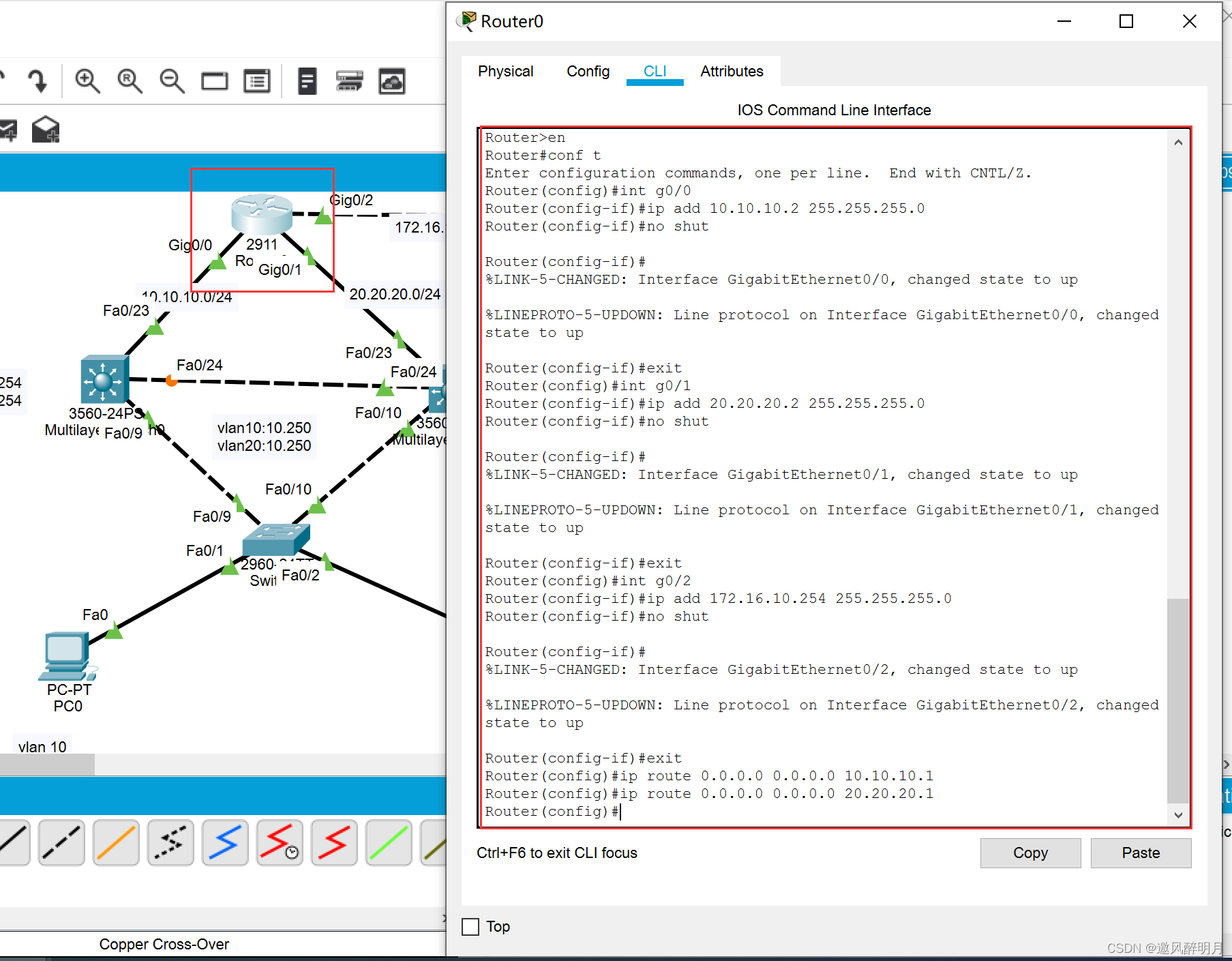

3.配置路由器r0

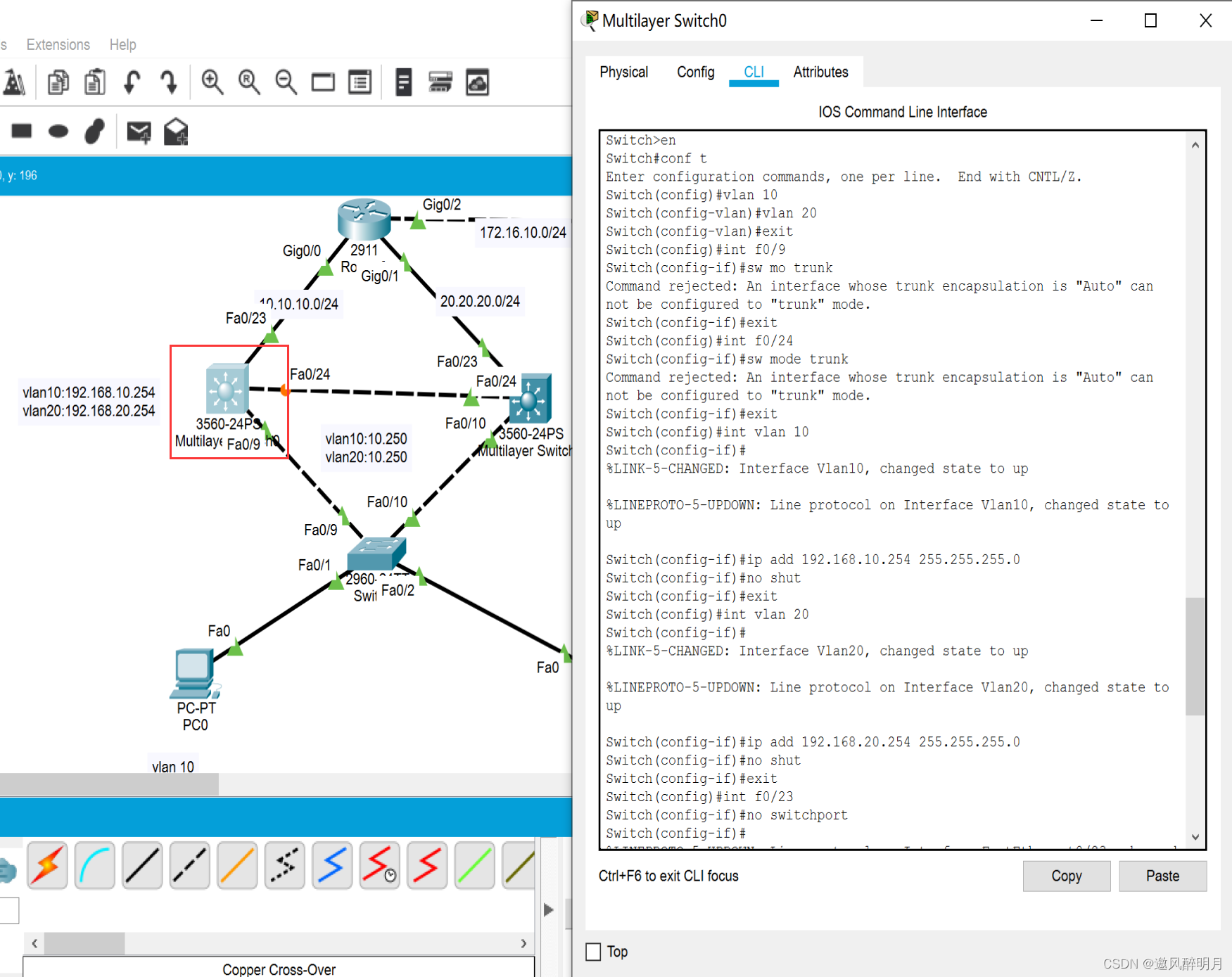

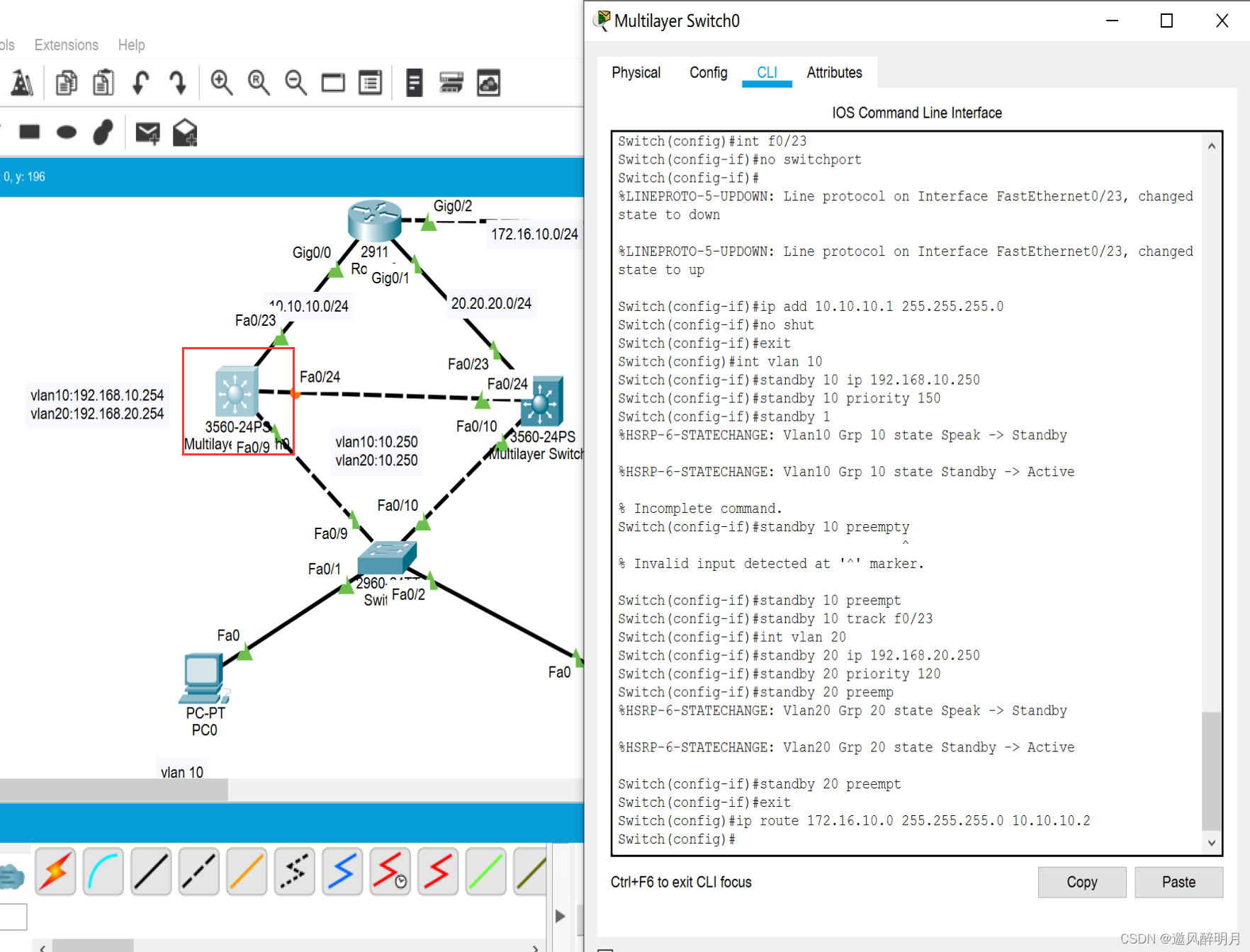

配置三层开关0

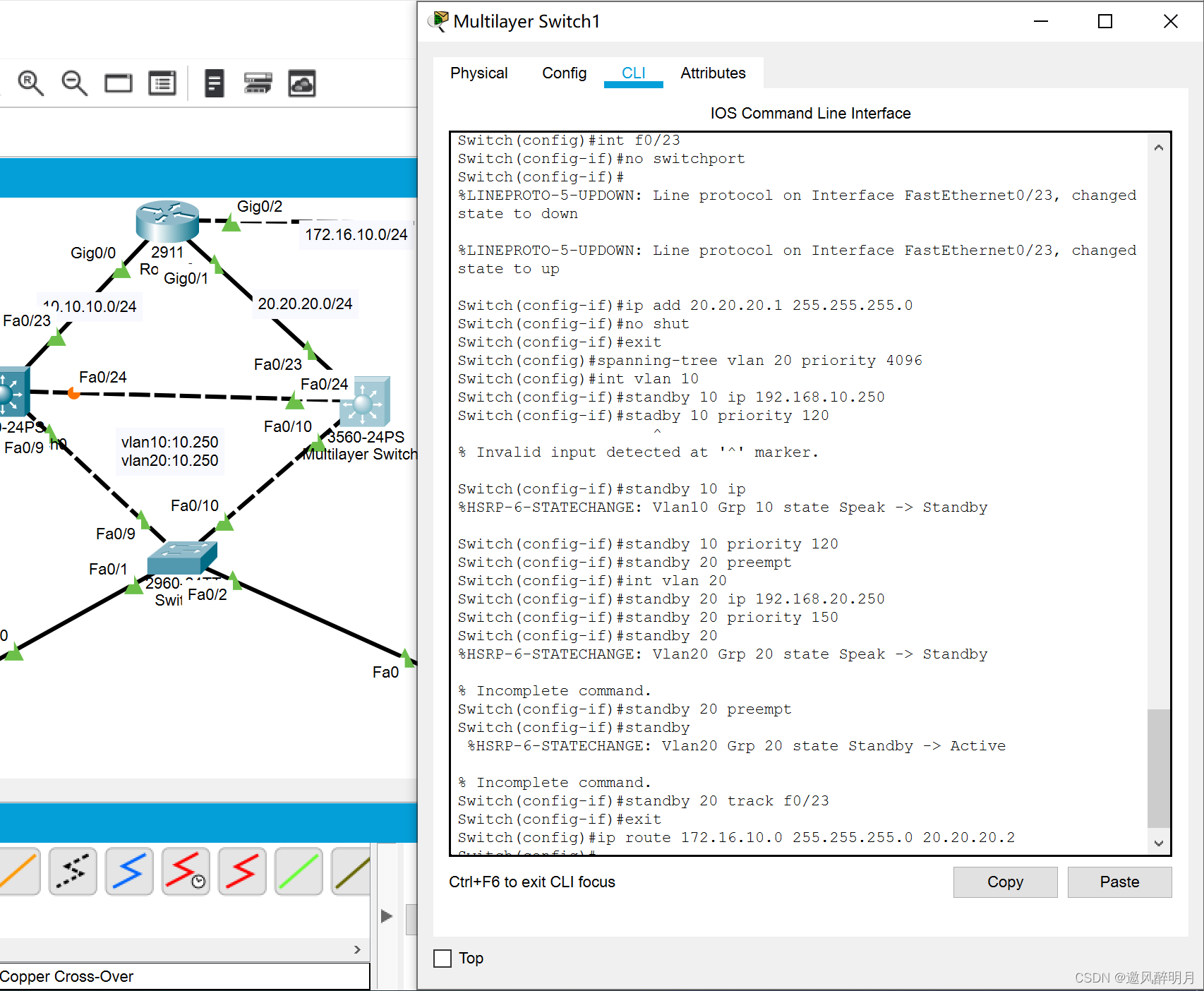

配置三层开关1

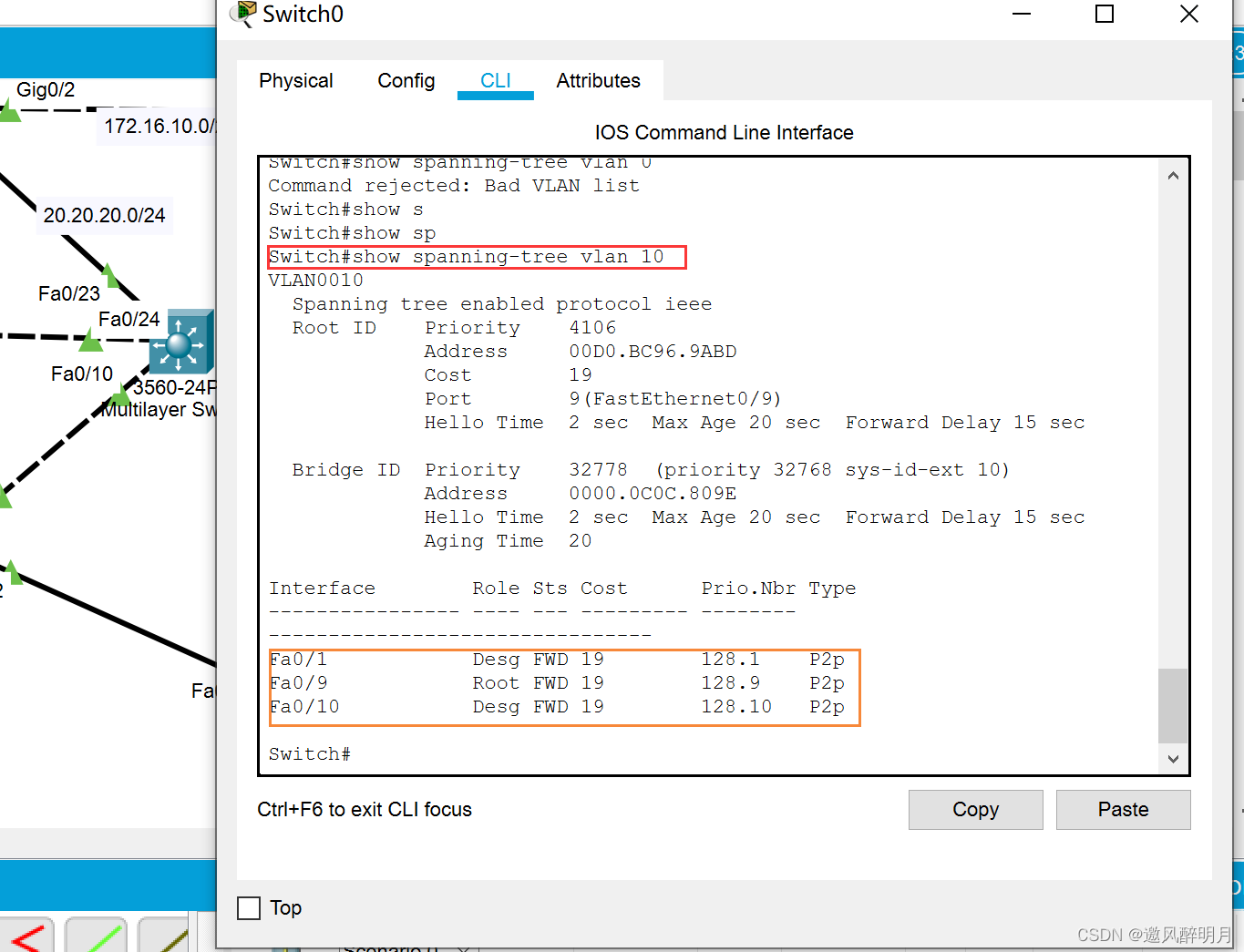

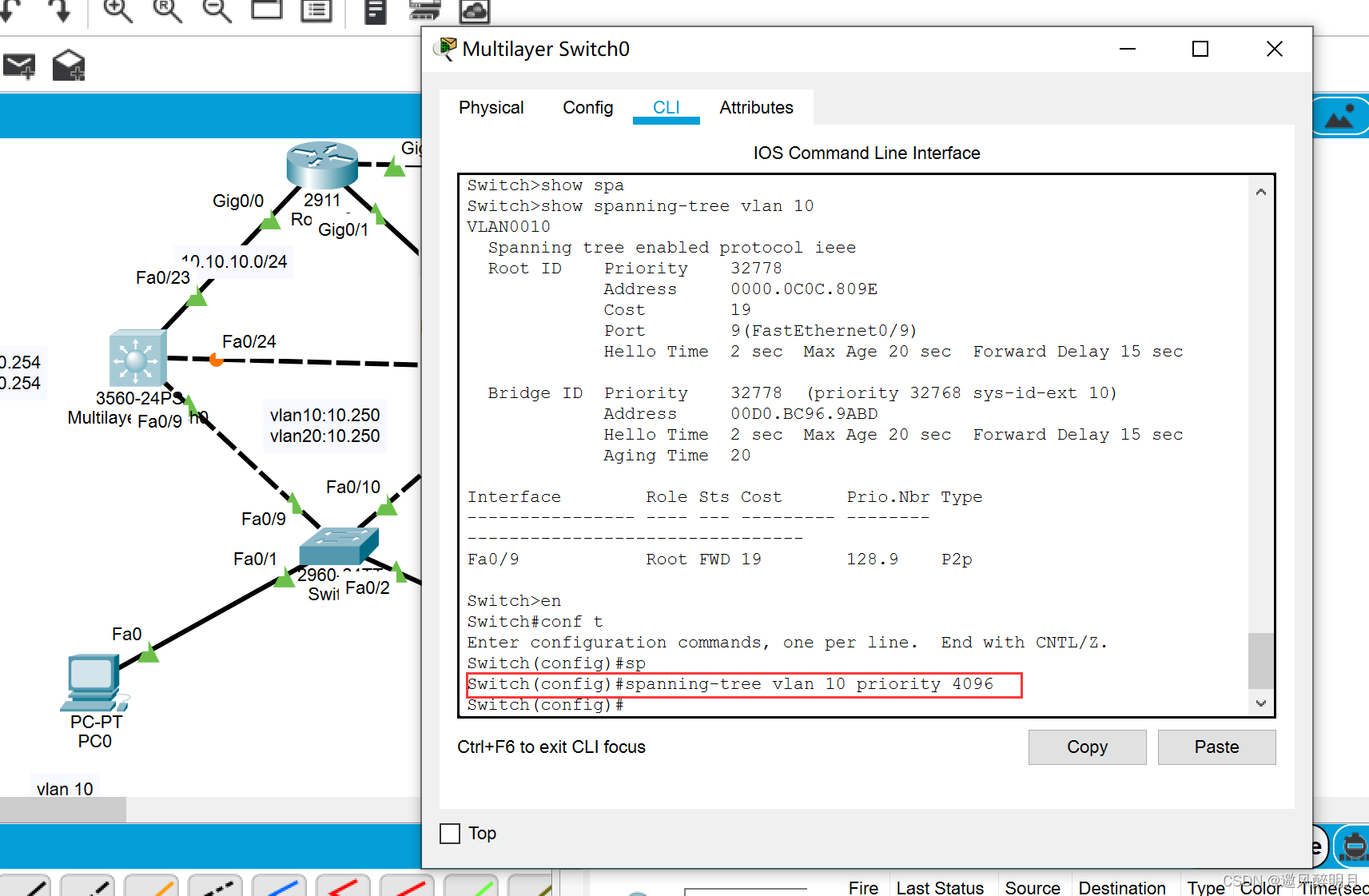

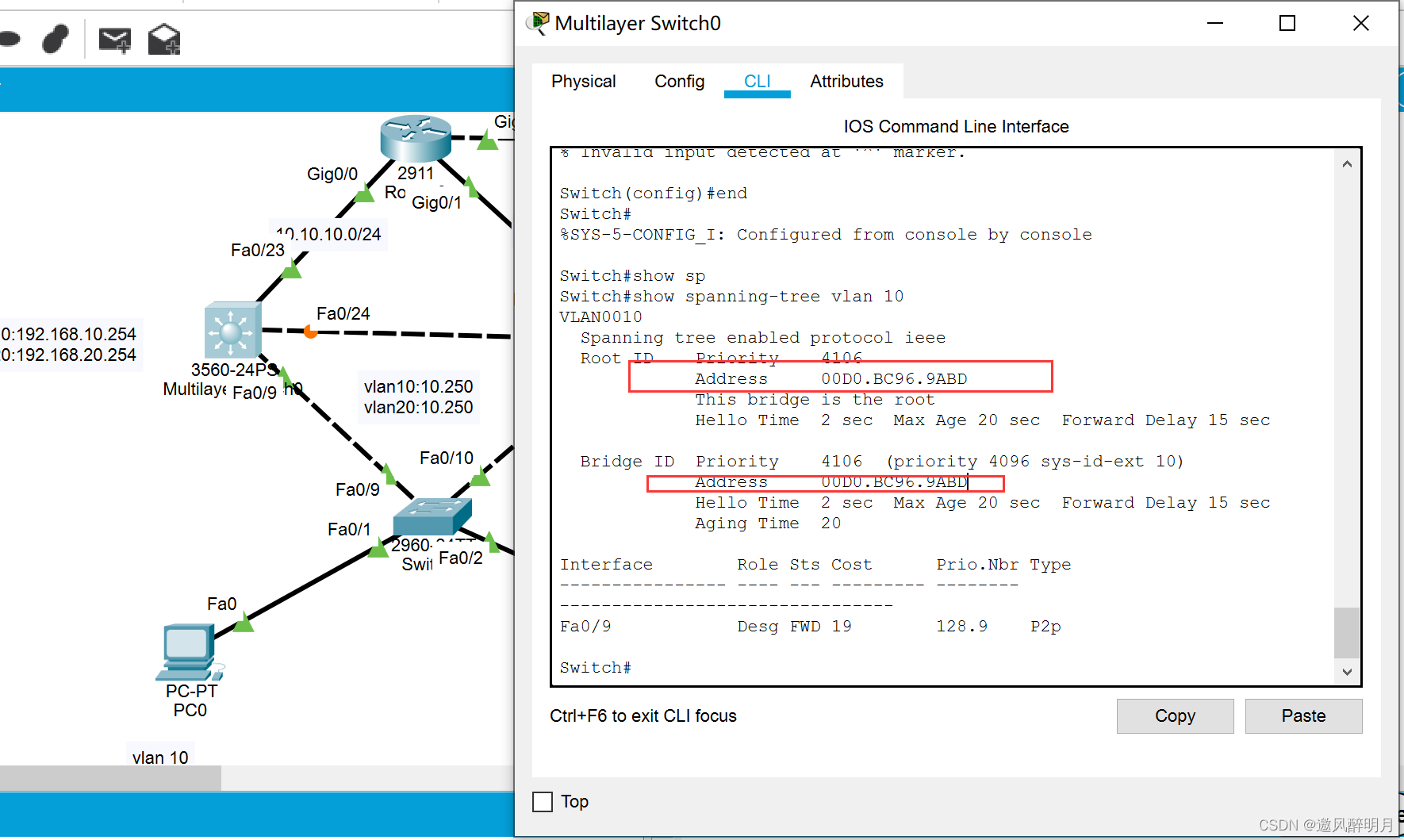

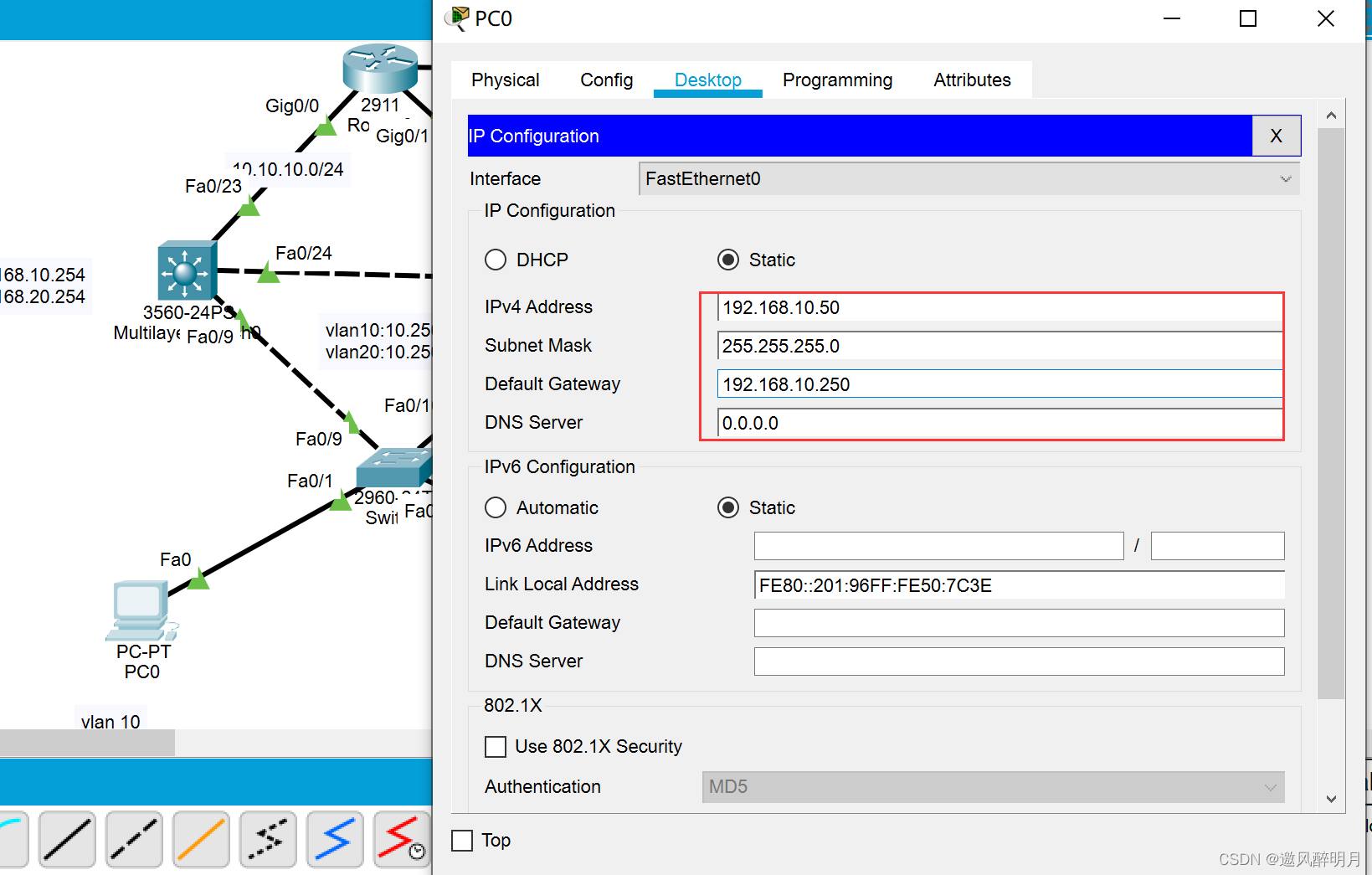

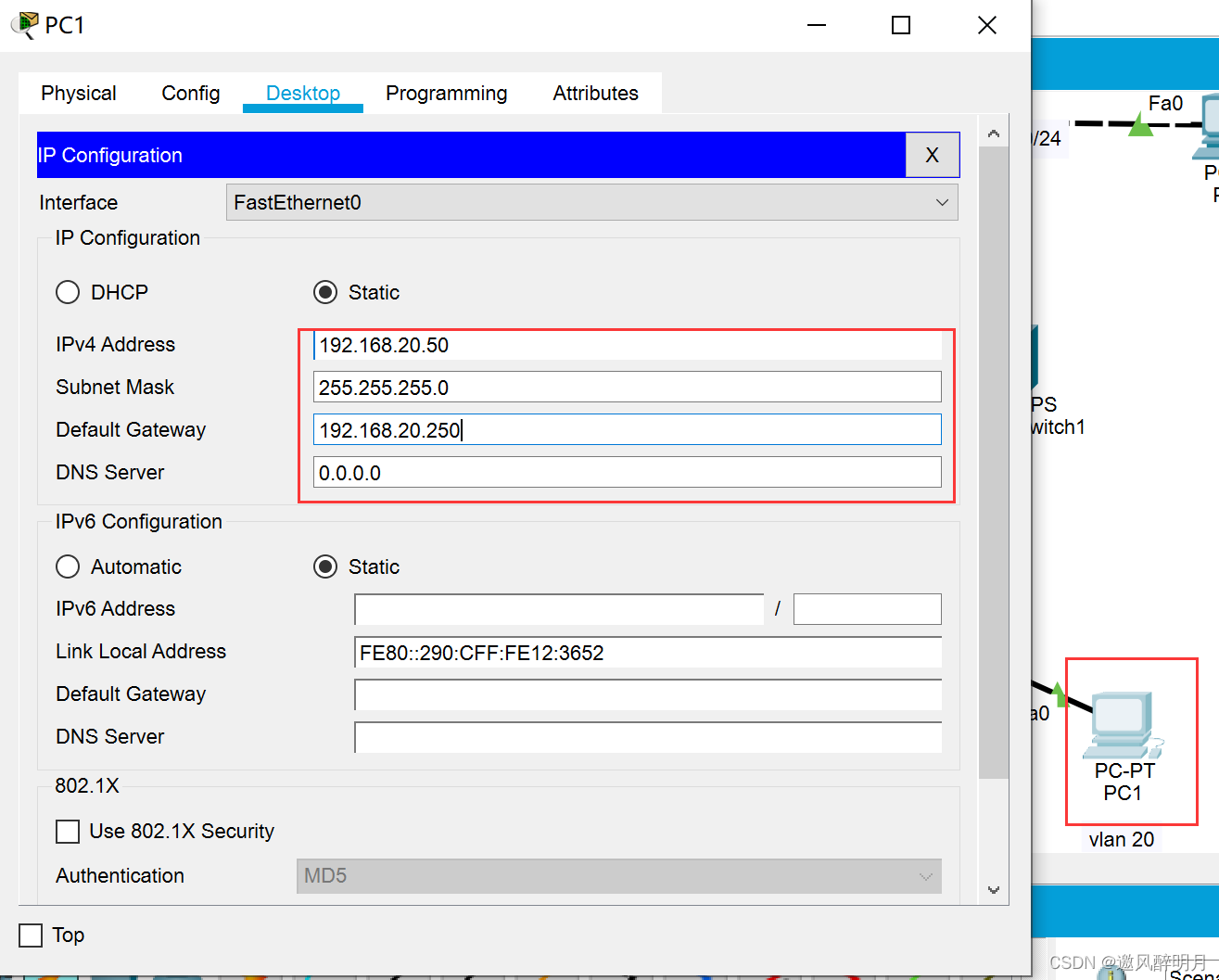

6、查看三层交换机0，根网桥和网桥id是一致的，说明自己是vlan 10的根网桥

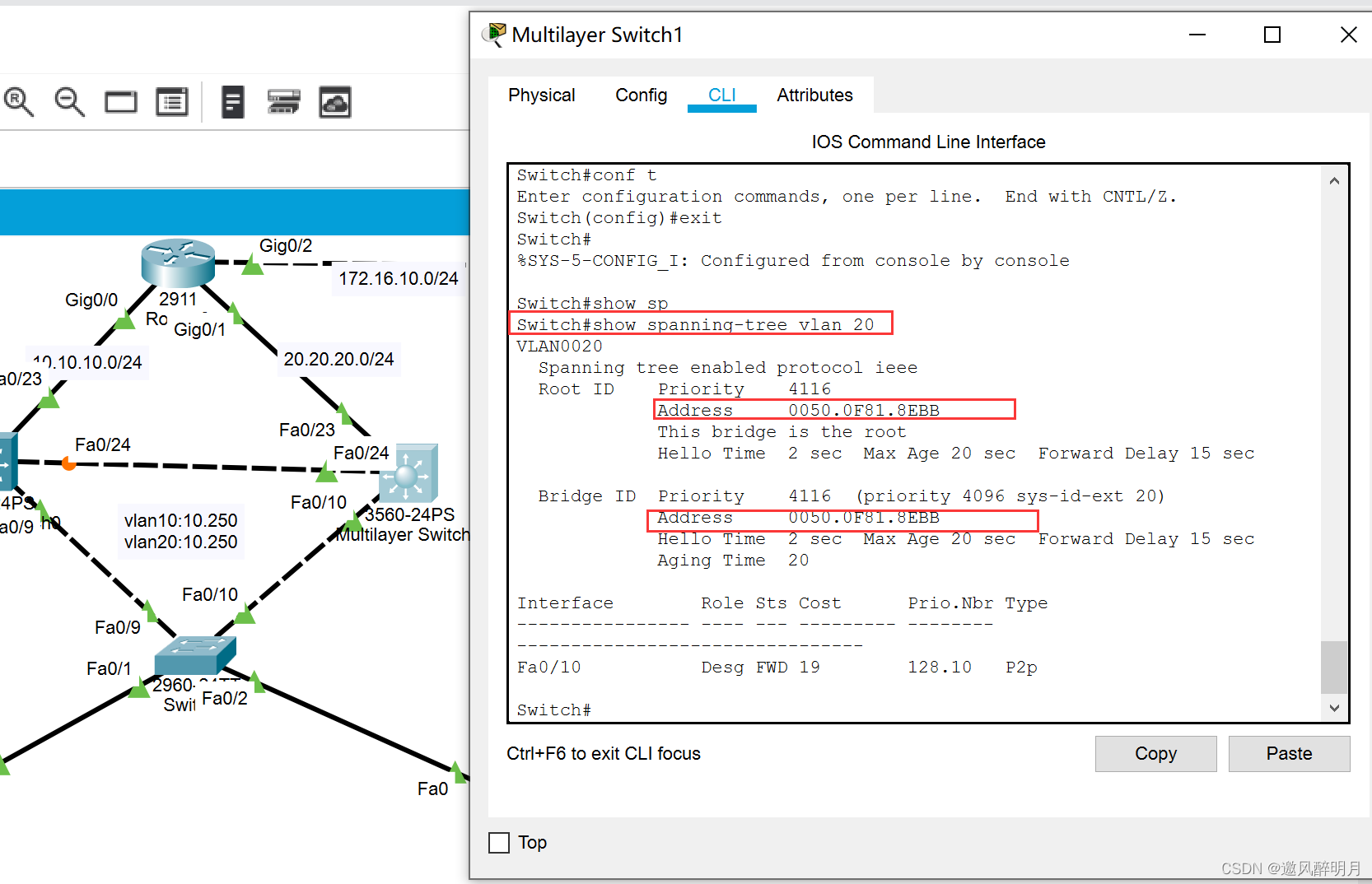

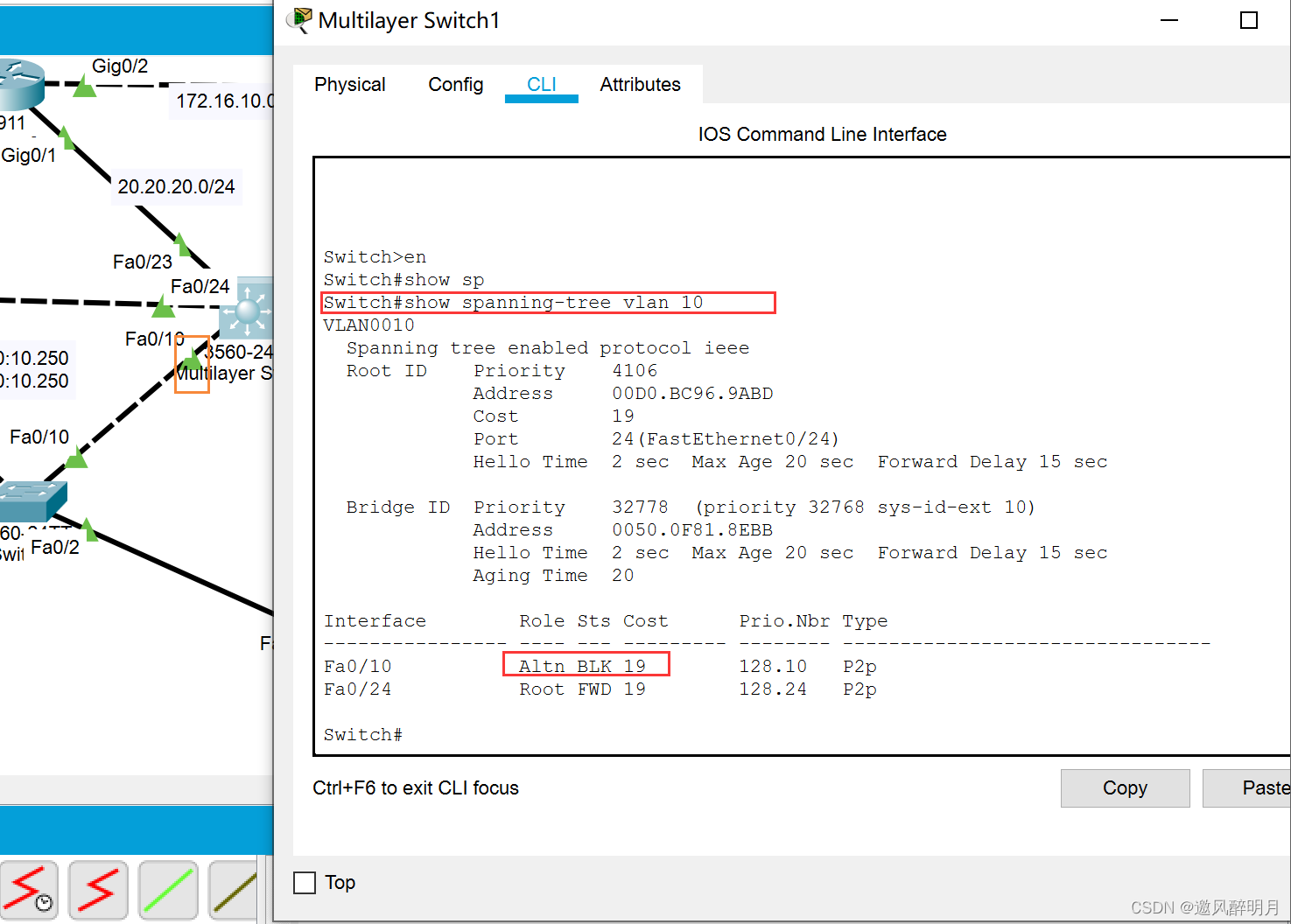

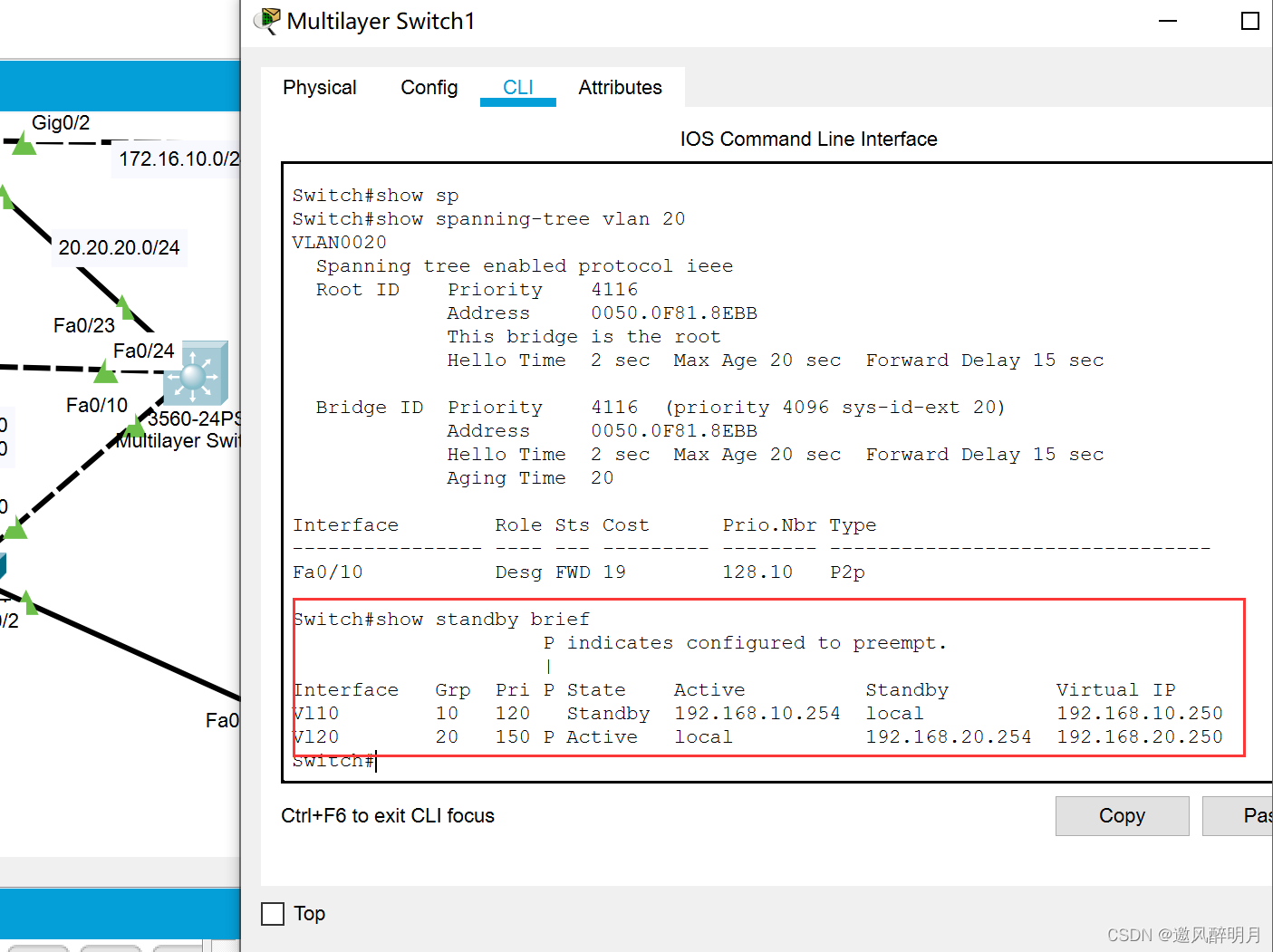

查看三层开关1,根桥和桥号相同,表明您是vlan20的根桥

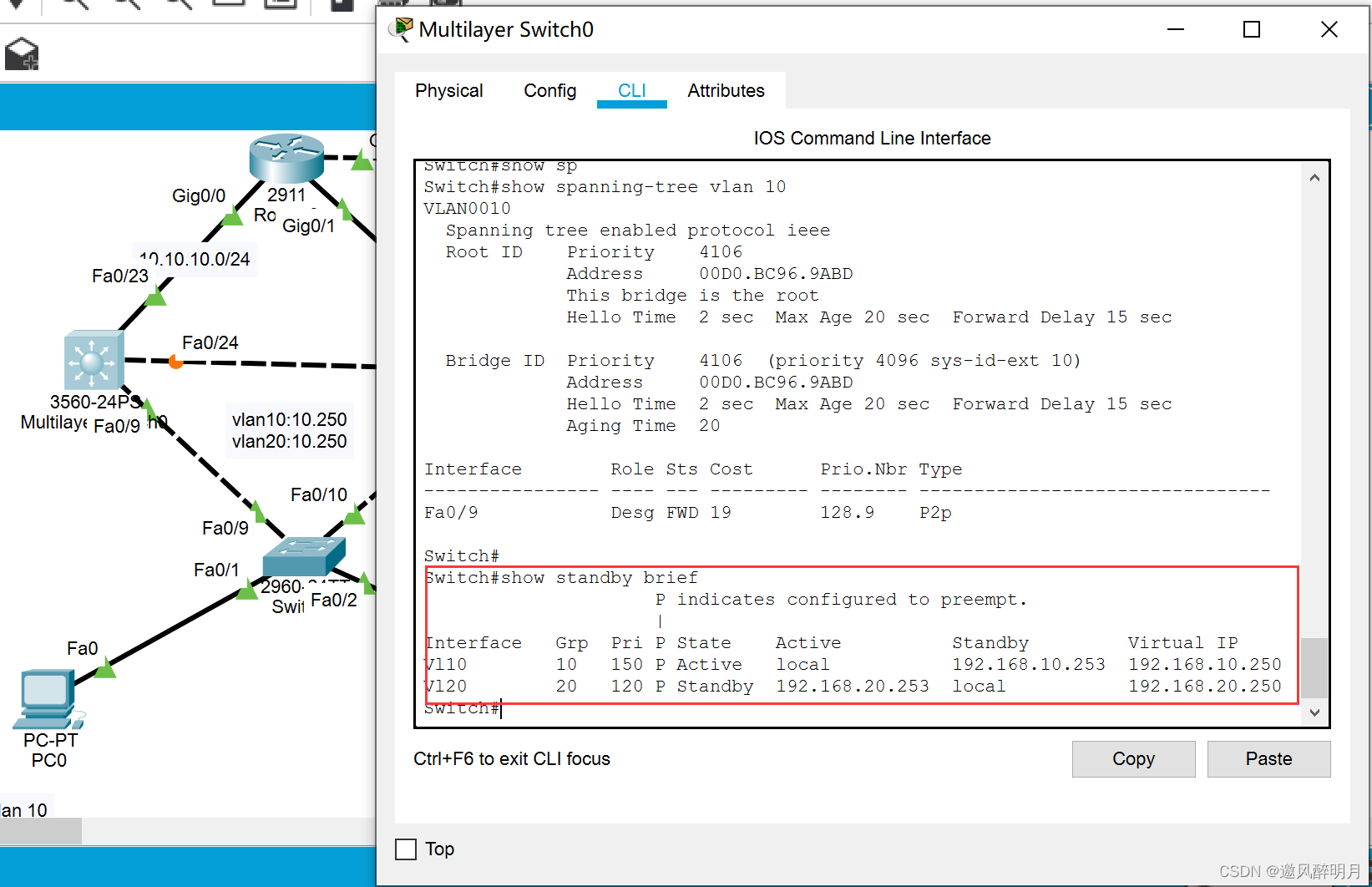

查看3D开关的HSRP信息 0

查看三级开关1的HSRP信息

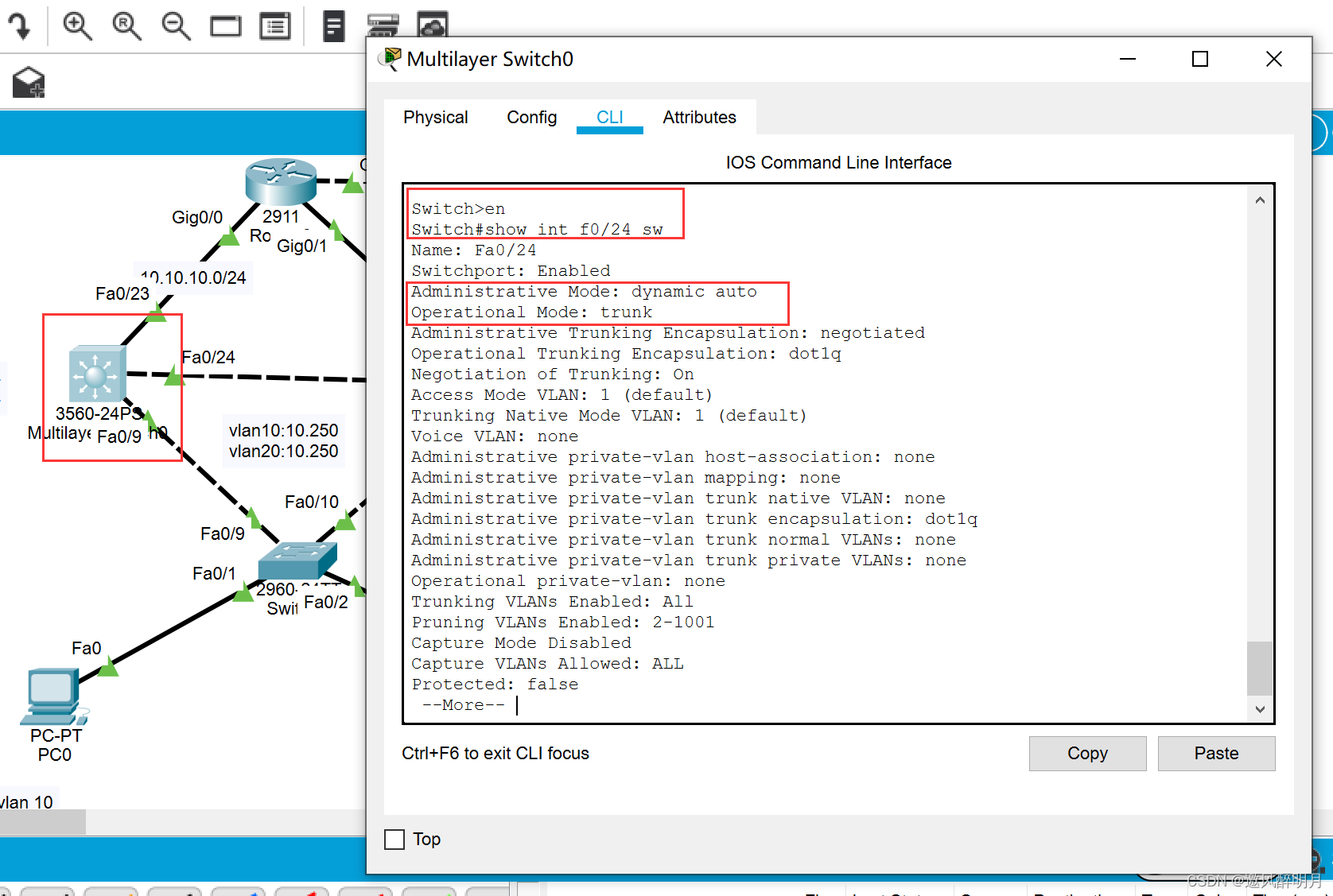

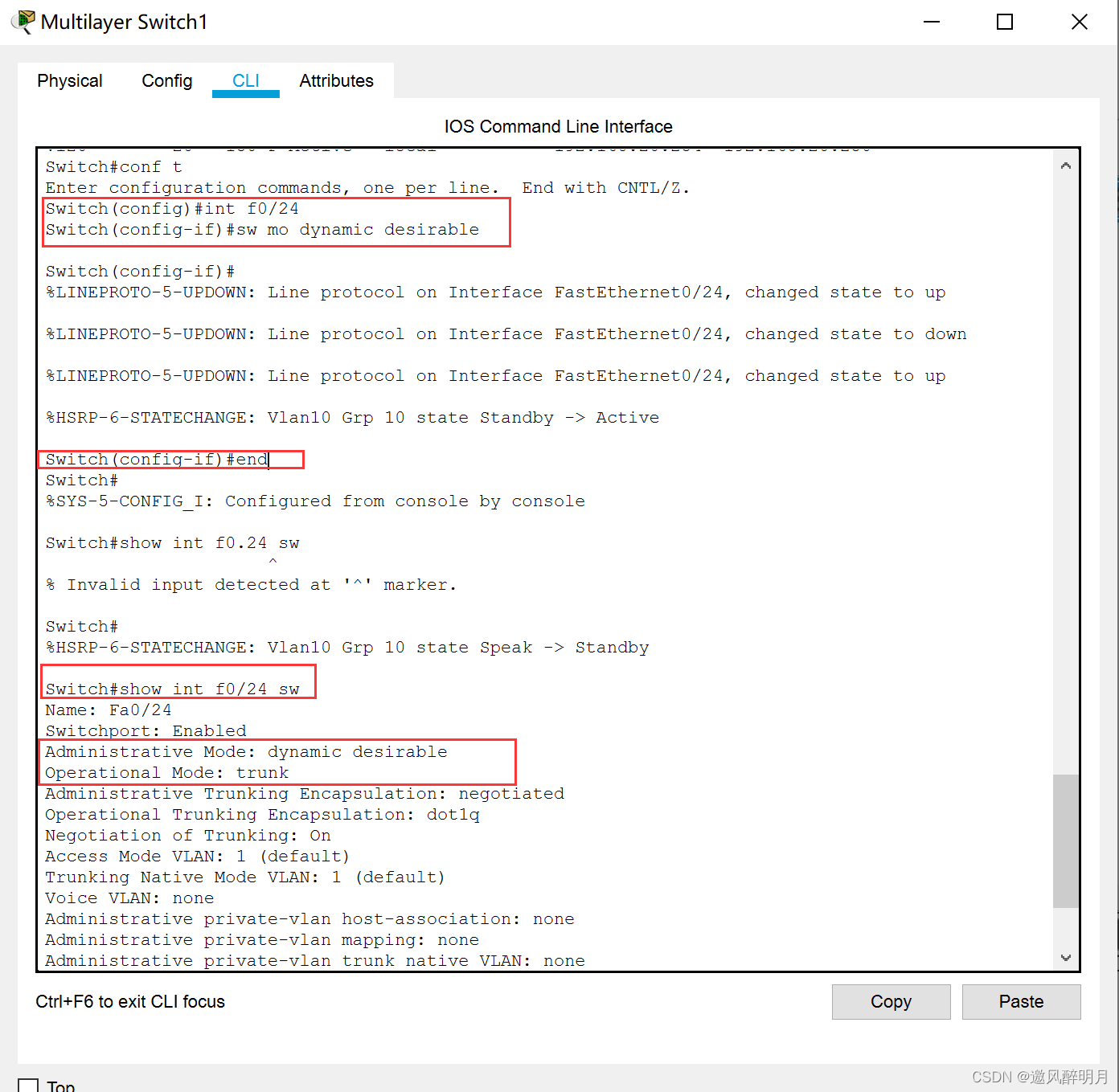

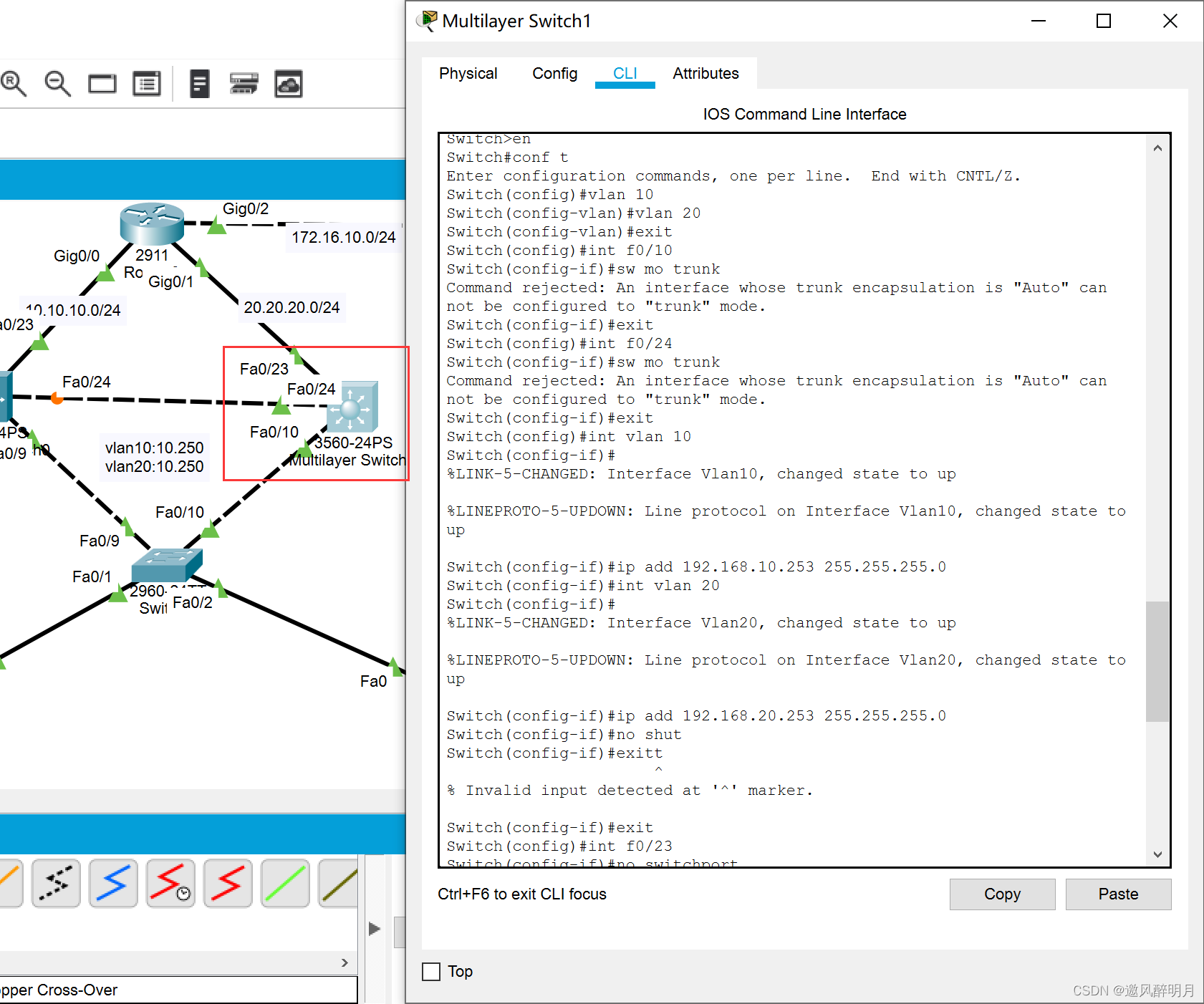

8、前面直接配置sw mo trunk被拒绝了。
我们需要谈判把多层开关转换成一个车厢的链路。
一方面,它是动态自动的,另一方面,它是动态的设想,两个接口协商是主干

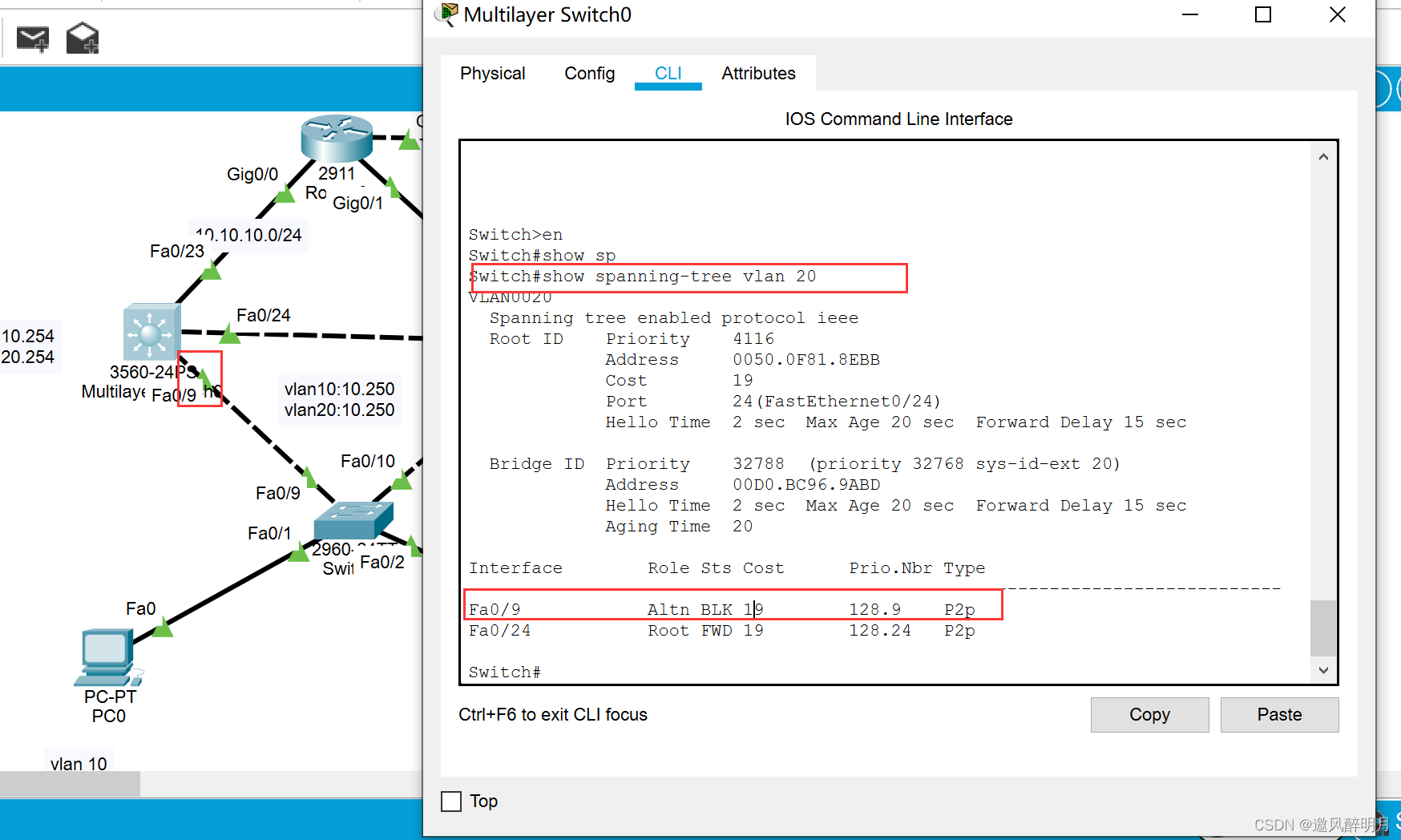

因为vlan10的根网络桥是三层交换器,反向三角链的右侧必须有属于vlan10的接口块

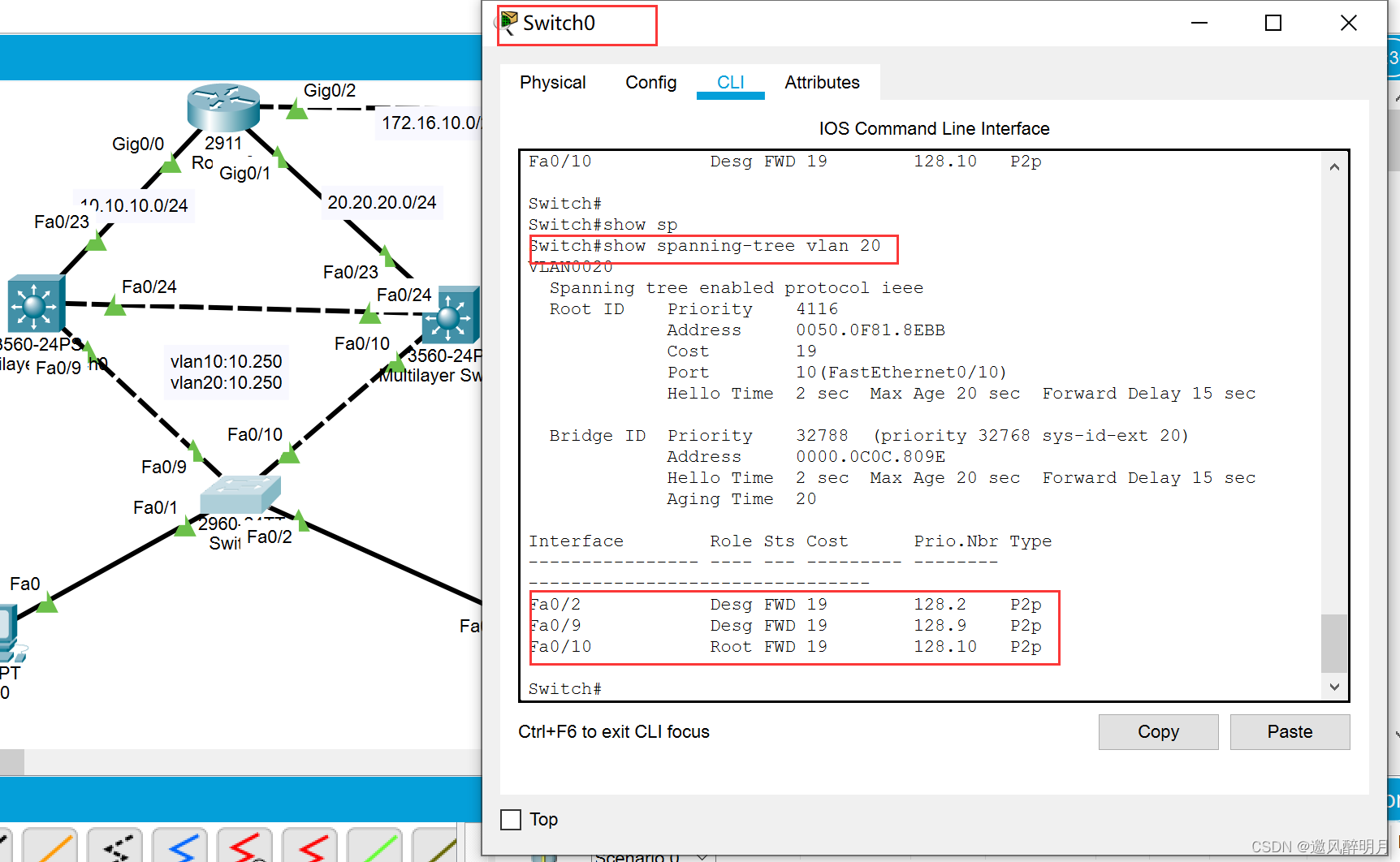

由于vlan20的根网络桥是三层开关,反向三角链的左侧必须有属于vlan20的接口块

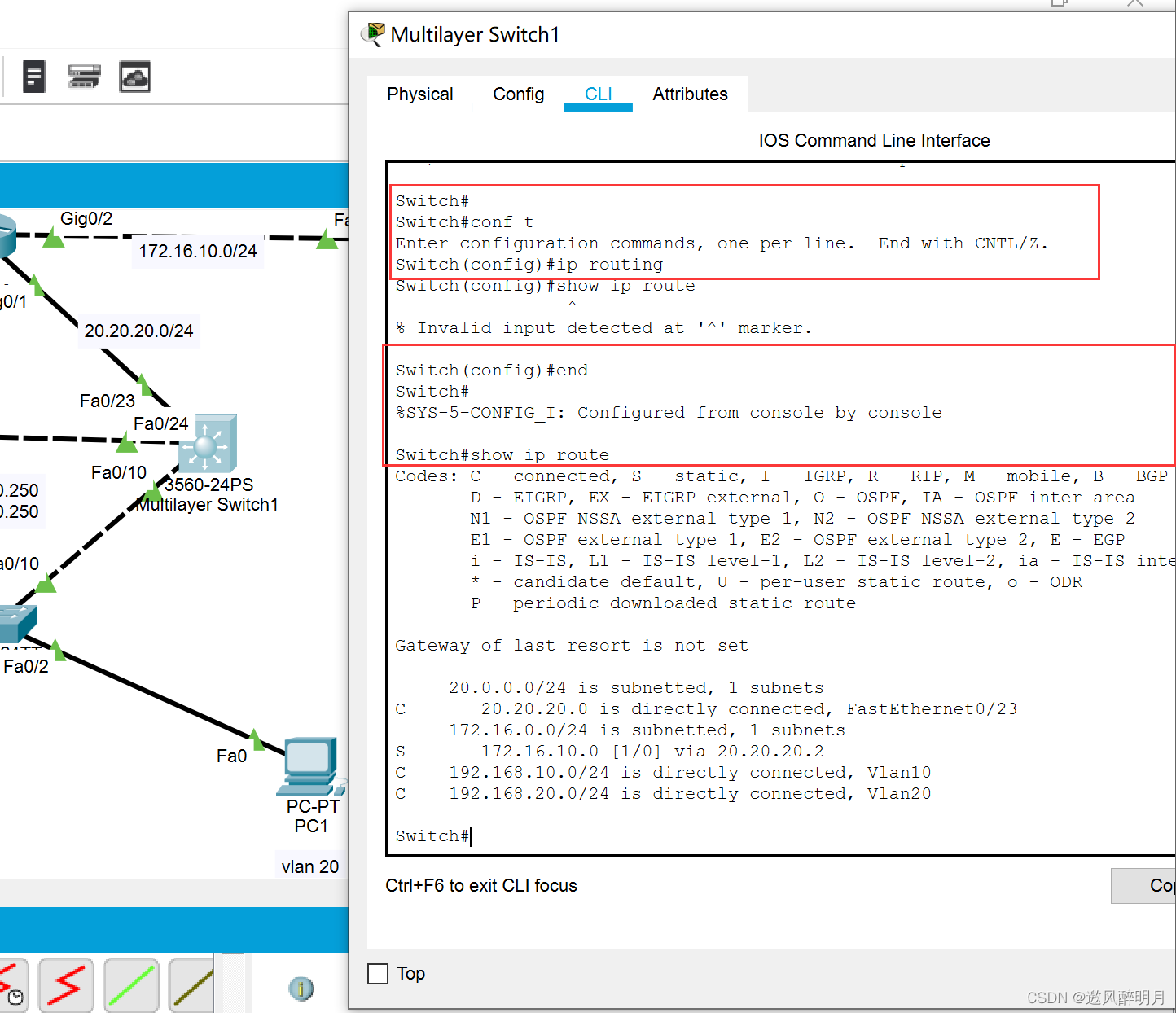

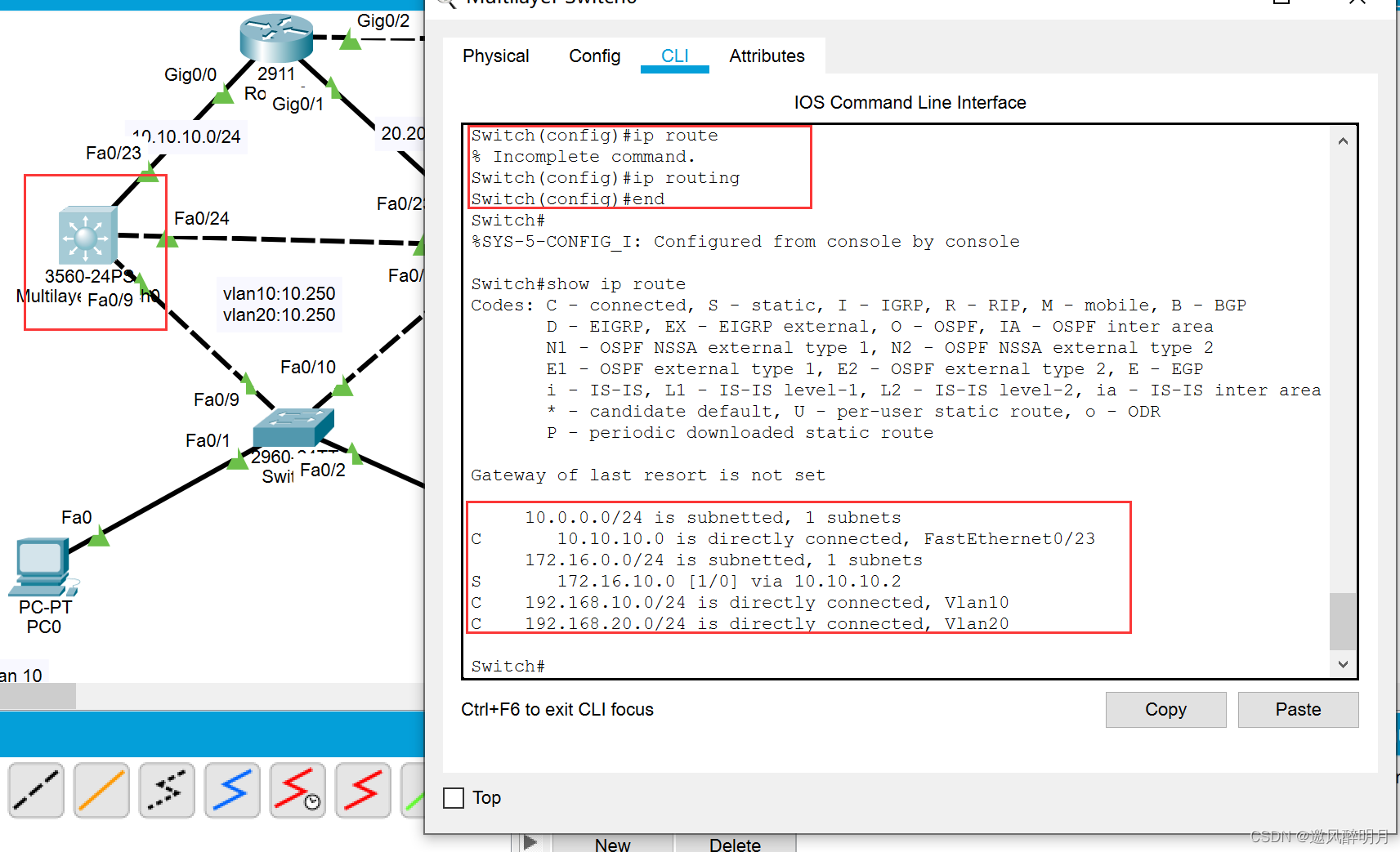

11、开启路由功能

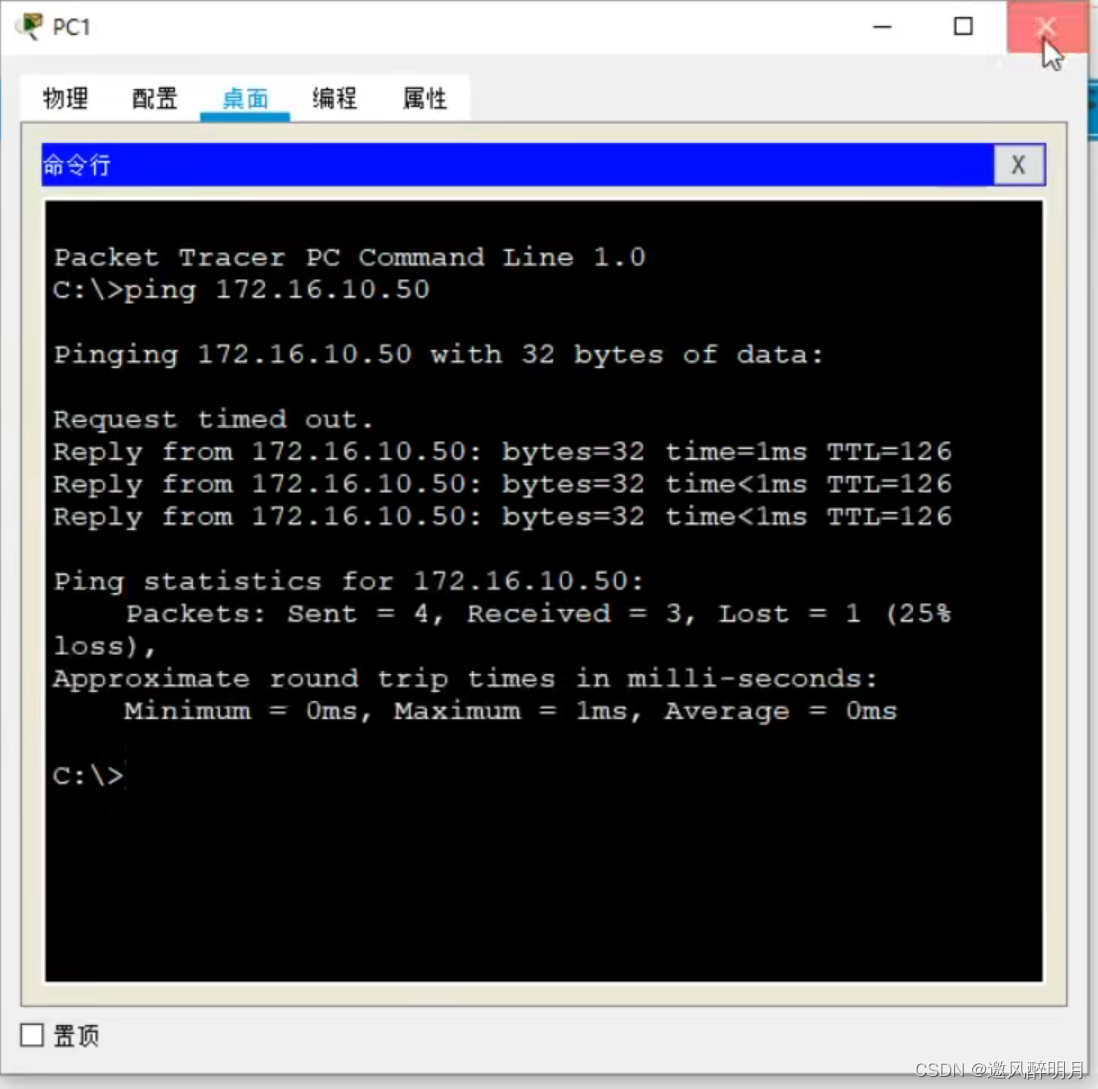

查看路由器路由信息。
