HCIA笔记整理
- 提供端口的密度(继承于集群器)
- 理论无限制传输距离--重新编写识别计划
- 没有冲突 -- 重新传输识别和存储
- 基于 MAC 、 识别 、 记录 、 查询 、 单一传输
- 静态路由器 -- 手写
- 动态路由器--路由器间自动生成咨询、通信和计算
- 网络位
- 主机位
- 核心思想:通过扩展子网掩饰实现网络分割(借机到网络)
- 可变长度网格编码 - 将相同带到不同的
- 拓扑设计-IP地址规划
- 实施
- 设备必须有一个接口或网络卡连接到发送IP地址的广播区域;
- 接口或网络卡必须具有合法的IP地址,并且能够正常通信
- 不同网络间的互联
- 选择带有数据的路径 -- 选择路径
- 负载平衡:在访问同一目标和具有多个出口相同的路径时;可以允许设备同时切断流量和延迟多个路径;发挥带宽重叠的作用;
- Loopback接口-可以用于测试 TCP/IP协议组件在创建后是否可以加密和非加密
- [r1]interface LoopBack ?
- <0-1023> LoopBack interface number
- [r1]interface LoopBack 0
- [r1-LoopBack0]ip address 1.1.1.1 24
- 同时,可以在实验环境中模拟连接PC端口的用户界面,降低实际设备成本;
- 手工汇总
- 如果路由器需要访问多个连续的子网络,同时进行同样的下一个跳跃;这些分段可以编译;那么只有向编译网络的分段的路径可以编译; -- 保存路径表中的输入数目
- 路由黑洞
- 总地址包含网络中实际没有网络分段;使由此产生的流量不可逆转;废物链资源;
- 建议制定合理的IP处理计划(无需黑洞编译),并尽可能精确编译;
- 丢失路由 -- 无限制的目标路由,代表网络的所有部分;当路由器在查询所有本地连结、静态和动态路由后,如果仍没有可访问路径时,该项被使用;
- [r1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2
- 空接口
- 当这条路遇到黑洞和缺路时,必然会有一条环路;
- 在黑洞路由器上,配置一个空接口路由来到达总网段;一个空接口和丢弃流;避免创建一个循环;
- [r1]ip route-static 1.1.0.0 22 NULL 0
- 浮动静态
- 路由表中的条目以不同的方式生成,具有不同的优先次序;直接链接 = 0 静态 = 60
- 优先次序范围0-255越低,越好;
- [r1]ip route-static 100.100.100.0 24 13.1.1.2 preference ?
- INTEGER<1-255> Preference value range
- [r1]ip route-static 100.100.100.0 24 13.1.1.2 preference 61
- 使用多个路径访问同一目标;在表中加载最小优先次序;如果优先次序相同,同时加载表(加载平衡);因此修改某些路径的优先次序可以达到静态备份的效果;
- 在交换中创建vlan
- 开关上的接口分为相应的vlans
- Trunk（中继）干道
- VLAN间路由器 -- 多层开关路由器(单臂路由器)SVI的子接口
- 水平分割 -- 从此口进，不从此口出--直线拓扑中防环；最主要的作用是在MA网络中避免重复流量； MA网络--多路访问访问 -- 一个网段的节点数量不限制
- 初始更新-毒性逆变级别分割
- 最大跳数 ---15跳16跳为不可达
- 抑制计时器；
- RIPV2的手册编译--在更新源路由器上,所有更新排斥接口配置
- [r1]int g0/0/1
- [r1-GigabitEthernet0/0/1]rip summary-address 1.1.0.0 255.255.252.0
- 汇总网段
- RIPV2的认证
- 在邻国之间发送和接收的RIP消息中添加身份验证密钥,同时, Huawei打开身份验证接口时,所有RIP消息将被加密
- [r1]interface g0/0/1
- [r1-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 123456
- 两邻之间,认证代码和模式必须完全一致;
- 沉默接口(非主动接口)-只接收非传输路由协议信息;只能用于连接用户端口;
- 路由器的邻居的接口不能直接使用,否则路由器信息将不会与邻居共享
- [r1]rip 1
- [r1-rip-1]silent-interface GigabitEthernet 0/0/0
- 加快收敛
- RIP计时器 30s更新 180s失效 180s抑制 300s刷新
- 适当的修改计时器可以加快协议的收敛速度;修改后,所有在网络上运行的设备都应一致地推荐;保持原来的多重关系;并重置未修改的;
- [r1]rip 1
- [r1-rip-1]计时器 rip 30 180 300 未修改的抑制计时器
- 丢失路由 -- 在定义边界路由器上的丢失源信息后,边界路由器将释放丢失路由器到内部网络;内部路由器将自动生成指向边界路由器方向的丢失路由器;指向ISP丢失路由器的边界路由器仍然需要手写;
- [r3]rip
- [r3-rip-1]default-route originate
- 新增网段
- 断开网段
- 无法沟通 --- dead time 为hello time的4倍；在4次周期内未收到对端的hello包，将断开与其的邻居关系；删除通过该邻居计算所得路由；
- DR/BDR选举
- 睦邻关系成为睦邻关系的条件;与网络类型有关;
- 网络类型：
- 点到点 - 网络段中只有两个节点 - 链条链
- MA--多路访问--网络段内节点数目是无限的;目前连接的不是多个节点,而是网络类型允许多个节点最终连接;-- Ethernet
- 一个点点网络的邻居关系直接成为邻居关系;在MA网络中,将进行aDR/BDR选举;在网络段中,只有aDR/BDR是与其他路由器的邻居关系;非DR/BDR之间是邻居关系;
- 选举规则：
- 首先比较在网络部分中的所有设备接口的优先次序,越大越好;默认优先次序为1;值范围 0-255,0个标记未选
- 如果所有候选人员的优先次序相同,则数值比候选设备的RID高;
- 干涉选举：
- 1,DR优先次序是最大的,BDR是第二大的 -- 注意OSPF选择是非掠夺性;因此,在优先次序修改后,所有路由器需要重新启动OSPF进程;
- [r2]interface GigabitEthernet 0/0/0
- [r2-GigabitEthernet0/0/0]ospf dr-priority 3 修改接口优先级
- <r1>reset ospf process 重启ospf进程
- Warning: The OSPF process will be reset. Continue? [Y/N]:y
- 2,DR优先级变为最大,BDR大小;其他设备变为0;不需要再启动进程
- 区域聚合--OSPF协议不支持接口聚合;它只能从ABR区域拓扑计算中提取的路径聚合并将其分发到B区域;
- [r2]ospf 1
- [r2-ospf-1]area 0
- [r2-ospf-1-area-0.0.0.0]abr-summary 1.1.0.0 255.252.0.0
- R2为一台连接区域0和其他区域的ABR；以上操作为，R2将通过区域0学习到的拓扑计算所得的路由，传递给其他区域时进行汇总，汇总网段1.1.0.0/22
- 被动接口(静态接口)--只接收非传输路由协议信息;用于连接用户端口,不用于连接邻居路由器,或无法建立邻居关系;
- [r2]ospf 1
- [r2-ospf-1]silent-interface GigabitEthernet 0/0/0
- 身份验证 -- 接口身份验证 配置在网络或毗邻接口上,以确保更新的安全
- [r1-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123456
- 模式、代码和密码需要邻域间的一致性
- 加快收敛
- 邻居间计时器 10s hello time 40s dead time
- 邻居间，修改本端的hello time，本端的dead time自动4被关系匹配；但ospf中邻居间的hello time和dead time必须完全一致，否则无法建立邻居关系；
- [r1]interface GigabitEthernet 0/0/0
- [r1-GigabitEthernet0/0/0]ospf timer hello 5
- 丢失路径 -- 在边界路由器上配置后,丢失路径将自动放置到内部网络上,之后内部网络设备将自动生成向边界指向的丢失路径
- [r4]ospf 1
- [r4-ospf-1]default-route-advertise always
- 访问控制 --匹配的流生成路由器的流入或流出接口上的动作 -- 允许, 拒绝
- 定义感兴趣的流程 -- 捕捉流程, 然后给其他策略, 让其他策略发挥作用;
- 标准 -- 只关注包中的源IP地址
- 扩展 -- 集中注意包中的源、目标IP地址、目标端口或协议号码
最后更新：2022-07-17 18:19
网络基础
什么是网络：网络就是由网络连接设备通过传输介质将网络终端设备连接起来。进行资源共享、信息传递的平台
交换器(英语:Switch)是一种技术术语,指的是通过人工或自动化设备,根据通信的两个端需要,将传输的信息传输到相应的路由。
开关的作用:--在两层工作
路由器：又称路径器，是工作在IP层上，可以连接不同的网络，能够选择数据传送路径并对数据进行转发的网络设备
路由器的工作原理：
当数据包进入路由器时,先查看目标IP地址,然后询问是否有记录的本地路由表无条件按照记录发送;如果没有记录,流将被丢弃;
[r1]display ip routing-table 查看路由表
默认:只有直接连接到网络段。路由器将网络段作为目标设置为默认
非线性段是未知段;如何获取未知段:
OSI七层参考模型
应用层 抽象语言输入和输出 抽象语言-->编码
表示层 编码 解码 加密 解密
会话层 发现 建立 维持 终止 会话进程
传输层
1.不同服务以港口号码区分
2. 数据分段
3.提供可靠的传输
TCP 传输控制协议 ---面向连接的可靠传输协议
可靠机制:确认再传输序列流量控制
UDP用户数据报告协议-不可靠的非连接导向传输协议
网络层 编址 寻址 根据ip地址来进行逻辑寻址
ipv4地址
数据链路层
MAC媒体访问控制子层
LLC逻辑链控制子层
物理层电压、光学特性及接口规范的定义
PUD协议数据单元
上三层：数据报文
传输层:数据段
网络层:数据包
数据链路层∶数据帧
物理层:比特流

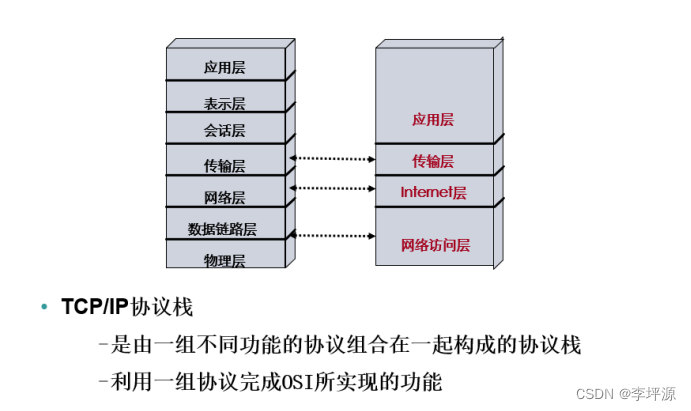

TCP/IP
应用层
传输层
internet层
网络访问层

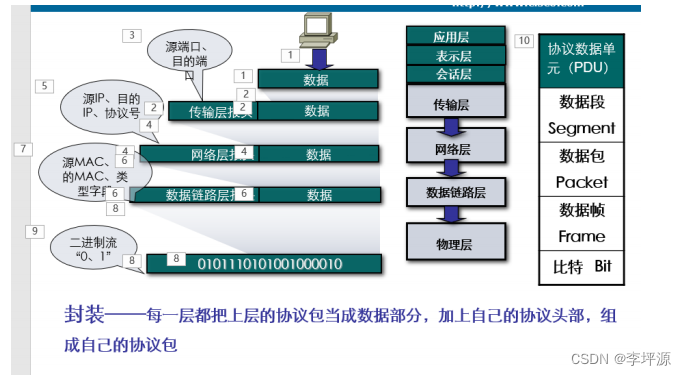

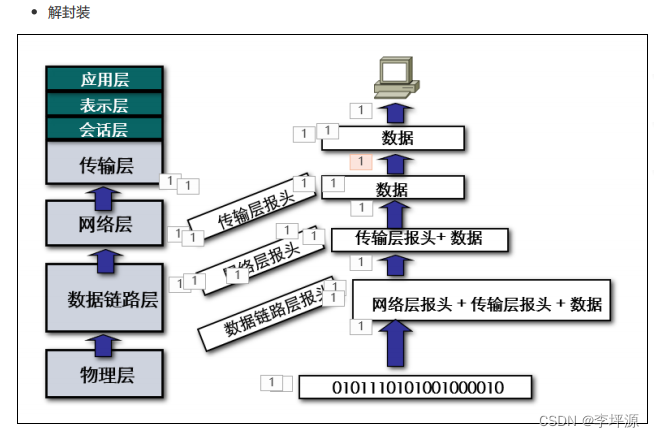

封装与解封装

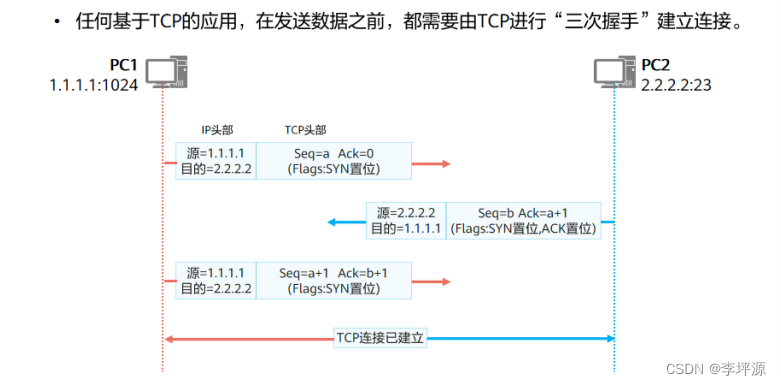

TCP成立-三手握手:
第一个握手:客户端将同步包(seq=x)发送到服务器,并输入SYN_SEND状态,等待服务器确认;
第二次握手:服务器接收了syn包,它必须确认客户端的SYN(ack=x+1),并发送一个SYN包(seq=y),即SYN+ACK包,在该点服务器输入SYN_RECV状态;
第三次握手：客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK(ack=y+1)，此包发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手。
握手过程中传送的包里不包含数据，三次握手完毕后，客户端与服务器才正式开始传送数据。理想状态下，TCP连接一旦建立，在通信双方中的任何一方主动关闭连接之前，TCP 连接都将被一直保持下去。

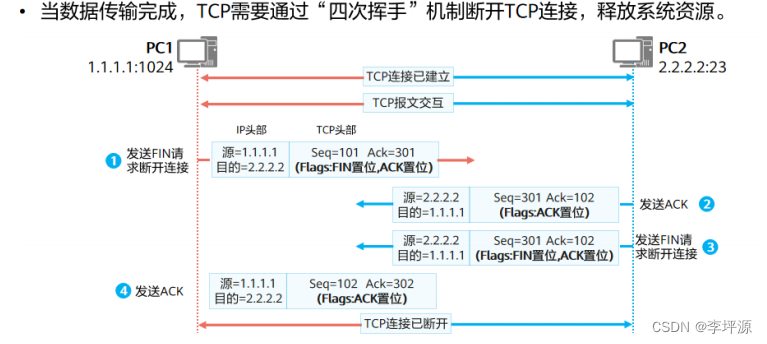

TCP断线-四波
第一个波:客户端发送一个 FIN=1消息给服务器终止TCP连接请求,并且在消息中随机生成一个序列数SEQ=x,表明要终止TCP连接。
第二波:当服务器端收到客户端请求切断TCP连接时,答复发送ACK = 1消息,已收到终止申请书。回复时，随机生成序列数SEQ=y。答复是客户的要求,所以根据客户请求序列数SEQ=x加1,已确认序列数ACK=x+1。
第三波:服务器终止响应客户端的TCP切断请求后,不会立即中断TCP连接.服务器端将确认前断连接,是否已完成向客户端传输的所有数据。确认数据转移完成后终止,向客户端发送 FIN=1消息。序列数SEQ=z在随机生成。由于还是对客户端发来的 TCP 断开请求序列号 SEQ=x 进行回复，因此,确认ACK序列仍然是x+1
第四波:客户端接收由服务器发送的TCP,并在切断数据包后响应,表示未连接的TCP连接包的接收.向服务器发送ACK=1消息,生成序列数SEQ=x+1。因为答复来自服务器,根据从服务器中切断的TCP连接请求的序列数SEQ=z,确认序列数ACK字段值为1。得到ACK=z+1
IPV4的计算
32个二进制组成

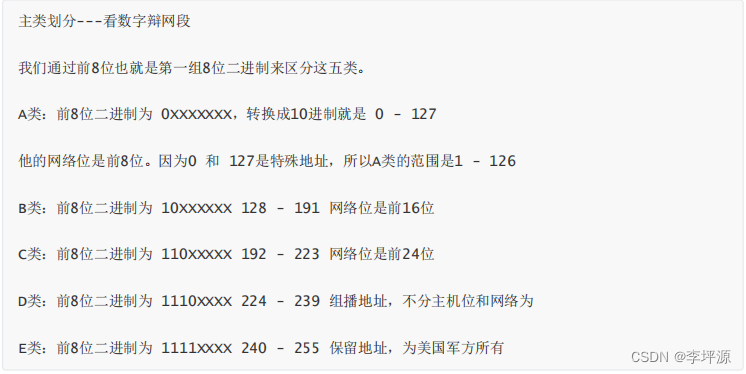

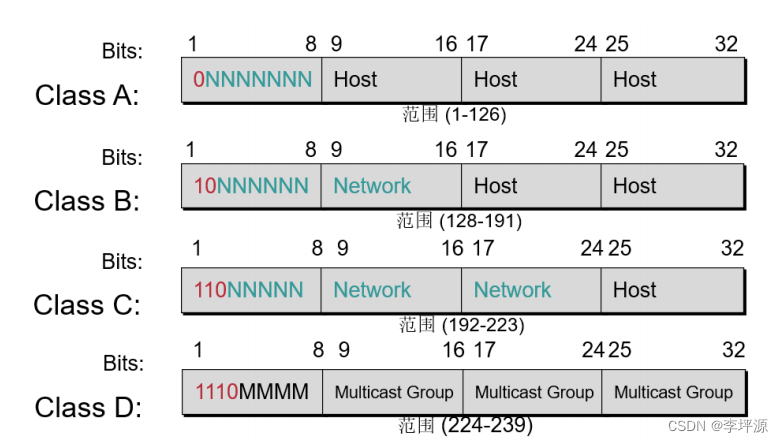

192.168.1.1 -->点分10进制书写格式地址由2部分组成
特殊IP地址
1，127.0.0.1 -127.255.255.255----环回地址
2，255.255.255.255---·受限广播地址----·受路由器的限制---只能作为目标IP使用
3，主机位全1---192.168.2.X/24---192.168.2.255---直接广播地址---只能作为目标IP使用
4，主机位全0--- 192.168.2.X/24 ---192.168.2.0 --网段--网络号
5,--1,代表没有IP。2,代表任意IP。
6，169.254.0.0/16---自动私有地址
VLSM与CIDR
非分类地址--不要用数字识别网络的分段,而是使用子网面具。规则是子网面具放在网络的地址上
VLSM - 变长子网掩盖 - 子网分区
CIDR-非分类域间路由器-合成
基础配置命令
配置命令：
<Huawei> Huawei部分为主机名，默认所有设备均为huawei；
< > 符号代表了当下所在的模式；
不同的模式有不同的配置权限;
<Huawei> 第一级别模式；该模式下可以对设备进行所有的查看及测试；
<Huawei>system-view 进入第二级模式
[Huawei]第二级模式;设备管理,改名,设置密码..
[Huawei--??] 第三级各种特殊配置模式
[Huawei]quit 一层一层的退
注:Huawei规则中,高级别兼容的低级别配置命令;
帮助系统：
?在查看模式或单词后可配置的命令和注释;
自动填满所有单词的Tab键
快捷键：
Ctrl+z 快速从上面返回第一个模式
Ctrl+a 向左偏移鼠标
上下键。仅浏览配置命令
Undo + 命令 = 删除该命令
[Huawei]interface g0/0/0 进入某个接口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24 配置ip地址
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0 掩码可以简写
Huawei路由器的接口是默认的;
<Huawei>display ip interface brief 查看接口摘要
[Huawei]display ip routing-table 查看路由表
[Huawei]display this 查看当前所在位置的所有配置；比如在某个接口上使用，可以看到该接口上所有的配置；
[Huawei]display current-configuration 查看该设备当前所有配置
网络部署思路：
【1】拓扑的搭建
【2】配置
下1 - 所有节点都有合法IP地址
"2"路由器 -- 全网访问
战略3—优化安全规则
「4」测试
「5」排错
【3】 维护
【4】升级
DHCP:动态主机配置协议
相同的分配管理IP地址;C/S模型=客户/服务
成为 DHCP服务器的条件:
基于UDP68(客户端)和67(服务器)端口的 DHCP行为
配置DHCP：
[Huawei]dhcp启用首先打开dhcp服务
创建一个 dhcp池塘,命名为medwangcai,其中可以创建多个池塘,但一个池塘只能提供一个广播区域
[Huawei]ip pool wangcai
[Huawei-ip-pool-wangcai]
[Huawei-ip-pool-wangcai]network 192.168.1.0 mask 255.255.255.0
关联接口定义可以分配池塘的IP地址的范围;
[Huawei-ip-pool-wangcai]gateway-list 192.168.1.1 该网段网关
[Huawei-ip-pool-wangcai]dns-list 192.168.1.20 114.114.114.114 DNS服务器地址
注: Huawei设备也需要在接口上启动 DHCP,以便分配IP地址
[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select global
[Huawei-ip-pool-a]lease day 0 hour 1 minute 0 设定租期；
在IPconfigPC上查看IP地址检索
DHCP工作过程：
PC(请求)UDP源端口68目标端口67
源ip 0.0.0.0 目标255.255.255.255
源 MAC 本地目标 MAC 全 F
服务器(建议)UDP源端口67目标端口68
源IP路由器 本地目标IP-IP仅由Huawei部署
其他厂家 255.255.255.255
源MAC 路由器本地 目标mac -仅华为 PC的MAC
其他厂家 全F
高级专员(负责)68 67
0.0.0.0 255.255.255.255
Pc本地全F
服务器(缺口确认)67 68
服务器本地 Huawei - 计划的分布
其他 -- 255.255.255.255
服务器本地 Huawei - PC mac
其他 --- 全F
然后,PC需要进行一次ARP来确定计划分配IP是否被其他设备使用;
[Huawei]sysname r1 修改设备主机名称
路由器的作用：
静态路由
静态路由的写法：
[r1]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2
目标网络数目下一个跳
下一个跳跃:下一个ip地址输入流量的接口
静态的扩展配置：
VLAN:虚拟域名网络
VLAN的作用:当开关和路由器一起工作时,它们将广播域逻辑分成多个部分
配置思路：
配置命令：
1.在开关上创建VLAN VLAN编号由12位二进制;0-4095;其中1-4094是可用的;
默认开关存在vlan1;所有接口默认存在vlan1;
[sw1]vlan 2 创建VLAN2
[sw1-vlan2]q
[sw1]vlan 3
[sw1-vlan3]q
[sw1]vlan batch 4 to 10 创建VLAN4到VLAN10
[sw1]vlan batch 11 to 20 25 to 30 创建VLAN11到VLAN20和VLAN25到VLAN30
2. 开关上的接口分为相应的vlans
[sw1]interface Ethernet0/0/1 单独将某个接口划分到对应的vlan
[sw1-Ethernet0/0/1]port link-type access 先将该接口修改为接入模式
[sw1-Ethernet0/0/1]port default vlan 2将接口分成相应的vlan
一个批量将多个接口分成相同的vlan
[sw1]port-group group-member Ethernet 0/0/3 to Ethernet 0/0/4
[sw1-port-group]port link-type access
[sw1-port-group]port default vlan 3
3. trunk 干道 不属于任何一个vlan，承载所有vlan流量转发；可以标记（封装）识别（解封装）不同vlan的标签；
VLAN ID压入到数据帧中的标准 --- 802.1q（dot1.q）
[sw1]interface e0/0/5
[sw1-Ethernet0/0/5]port link-type trunk 将接口修改trunk模式
[sw1-Ethernet0/0/5]port trunk allow-pass vlan 2 to 3
注:默认的Huawei开关只允许VLAN1通过;需要定义权限的列表
[sw2-Ethernet0/0/3]port trunk allow-pass vlan all 允许所有vlan通过
4. 路由器子接口
[router]interface g0/0/0.1 创建子界面
[router-GigabitEthernet0/0/0.1]dot1q termination vid 2 定义其管理的vlan
[router-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24
[router-GigabitEthernet0/0/0.1]arp broadcast enable 开启子接口ARP功能
[router-GigabitEthernet0/0/0.1]q
[router]interface g0/0/0.2
[router-GigabitEthernet0/0/0.2]dot1q termination vid 3
[router-GigabitEthernet0/0/0.2]ip address 192.168.2.254 24
[router-GigabitEthernet0/0/0.2]arp broadcast enable
静态协议的优缺点：
缺点:中型网络配置太多
实时的变化不能基于拓扑的变化
优点：
没有额外的临时物质资源
2、安全问题
3、计算路径问题
建议使用静态路由器的简单和小网络;建议使用动态的中型和更复杂的网络;
动态路由协议:路由器间沟通，协商，计算自动生成路由表；在拓扑结构发生变化后，可以实时收敛（重新计算）来适应新的结构
基于AS进行分类：
AS--自动系统0-65535标准编号
AS -- RIP OSPF EIGRP ISIS 内用 IGP 内部 Gateway 协议..
EGP 外部网关路由协议 AS之间使用 --- BGP EGP .....
IGP的分类：
基于工作特点的分类:
DV 距离矢量 RIP EIGRP ......
LS 链路状态 OSPF ISIS ......
是否根据更新携带子网面具
有类别 -- 不要带子网面具,按主类定义子网面具
非类别 -- 携带子网面具来根据实际面具判断网络段
RIP:路由器信息协议距离向量协议
现有V1/V2/NG(为下一代IPV6)
基于UDP520端口工作；使用跳数作为测量方法;更新方法:30s周期更新、触发更新
定期更新-维修替换确认优先级100支持这种费用负荷平衡;
V1和V2的区别：
V1有一个类协议,没有子网掩饰代码,不能区分分子网络分割与编译;
V2没有类协议,带有子网掩饰、VLSM和子网编译,不支持超网;
V1广播更新--255.255.255.255 V2组播更新--224.0.0.9
V2支持手工认证
破环机制：
配置命令：
V1配置：
[r1]rip ?
INTEGER<1-65535> Process ID
启动时,[r1]rip可以定义为进程数;默认为进程1;只具有局部意义
[r1-rip-1]版本1选择版本1;
通知: 激活 - 选择的接口可以接收滴定信息 2. 共享路由 - 选择的接口的网络部分可以共享给所有本地邻居;
[r1-rip-1]network 1.0.0.0 宣告网段1.0.0.0
[r1-rip-1]network 12.0.0.0
[r1-rip-1]network 172.16.0.0
[r1-rip-1]network 192.168.1.0
注:当RIP声明时,只声明主类段落;
[r2]display ip routing-table protocol rip 查看某种协议产生的路由条目
V2的配置：
[r1]rip ?
INTEGER<1-65535> Process ID
启动时,[r1]rip可以定义为进程数;默认为进程1;只具有局部意义
[r1-rip-1]版本2选择版本2;
通知: 激活 - 选择的接口可以接收滴定信息 2. 共享路由 - 选择的接口的网络部分可以共享给所有本地邻居;
[r1-rip-1]network 1.0.0.0
[r1-rip-1]network 12.0.0.0
[r1-rip-1]network 172.16.0.0
[r1-rip-1]network 192.168.1.0
RIP的扩展配置
Ospf 开放最短路径优先协议
非分类链状态IP协议;定期更新(30min)+触发更新；链路状态协议的更新量随着网络范围的扩展指数性的上升，因此ospf协议为了在中大型网络中工作，需要结构化的部署-区域划分、合理ip地址规划；组播更新--- 224.0.0.5 224.0.0.6
ospf的5种数据包:
Hello 邻居的发现，关系的建立；周期（10s）的保活 携带rid
Dbd数据库描述包;本地数据库目录
Lsr链状态请求
Lsu连结状态更新
Lsack链状态确认
Lsa - 链条的状态, 一个特定的链条, 路由信息或拓扑信息;但它不是数据包,它是由 lsu数据包运载的;
[2]奥斯夫的7个状态机器:
Down ：一旦接收到的hello 包，进入下一个状态机
启动初始化:一旦在接收的问候包中存在一个本地区分,输入下一个状态
双向通讯:邻近关系的标志
关注条件：
Exstart 预启动： 使用不携带目录信息的DBD包，进行主从关系的选举；rid大为主，优先进入下一个状态；解决了目录共享时的无序；
基于交换的交换:使用带有目标信息的 dbd 包共享本地数据库目录;
loading加载：查看完邻接的dbd信息后，对比本地，然后基于本地未知的lsa进行查询；
使用 lsr来向相反端查询。相反端使用 lsu发送lsa信息,这是在本地接收后需要的
艾萨克来确认一下;
邻接关系建立的标志,表示数据库在邻接关系之间同步。
ospf的工作过程
启动配置完成后，邻居间开始收发hello包；hello包中将携带本地及本地所有已知邻居的rid；之后生成邻居表；邻居间需要关注是否可以成为邻接的条件；若不能建立为邻接，将保持为邻居关系，仅hello包周期保活即可；
如果可以建立邻接关系,则使用DBD来比较本地数据库目录;然后根据比较的结果,使用LSR/LSU/LSack来获取局部未知的LSA信息;并同步(一致)邻接关系数据库(lsdb)并生成数据库表；
之后本地基于lsdb，使用spf算法，生成有向图—>最短路径树——＞计算本地到达所有未知网段的最短路径，将其加载到本地路由表中；收敛完成；
收敛后,邻近关系和邻近关系每10分钟保持生命状态;每30分钟一次,邻近关系的循环与数据库平行,确保一致性;
结构突变：
lsdb:链状态数据库 – 所有lsa的集合
【4】基础配置
[r1]ospf 1 router-id 1.1.1.1 启动时可以定义进程号、RID；默认进程1，RID--格式为IPV4地址，全网唯一； 手工--》环回接口最大数值--》物理接口最大数值
[r1-ospf-1]
公告: 激活 - 可以接收和发送ospf信息
选择的界面的拓扑信息可以共享给邻居
3、区域划分
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
ospf需要在发布时使用防伪代码,以匹配发布地址范围
区域划分规则：
1,星形结构--代码0骨区(中心),非骨区(分支)大于0
非骨区必须直接与骨区连接;
必须有一个ABR -- 区域边界路由器,连接两个区域
在配置完成后,将邻居之间发送问候包;建立邻居关系并生成邻居表：
[r2]显示 ospf peer 查看邻居关系
[r2]显示 ospf peer brief 查看邻居摘要
邻居关系建立后，注意条件;匹配失败,保持为邻居关系，只保持欢迎包装周期;成功匹配可以作为邻近关系建立;邻近关系之间,使用DBD/LSR/LSU/LSack获取局域未知的LSA信息;完成局域LSB(数据库表）；
[r2]display ospf lsdb 查看数据库表
当数据库同步完成时,基于本地SPF算法将数据库转换为向量图,然后将向量图转换为树结构,然后,基于本地树结构被装载,为所有未知网络段提供最短路径路由表中；
<r1>display ip routing-table protocol ospf 查看ospf路由
优先级为10；度量为cost值成本=开支
Ospf成本=参考带宽/接口带宽默认参考带宽为100M
ospf选择最小成本值为最佳路径;如果两个链的成本值是相同的,费用负荷是等的;
如果接口带宽大于参考带宽,费用为1;这可能导致选择不良;建议修改默认的参考带宽:
[r1]ospf 1
[r1-ospf-1]bandwidth-reference ?
INTEGER<1-2147483648> The reference bandwidth(Mbits/s)
[r1-ospf-1]bandwidth-reference 1000
注:如果引用带宽被修改,则整个网络需要修改以匹配;
【5】扩展配置
ACL访问控制列表
作用：
匹配规则：
至上而下逐一匹配，上条匹配按上条执行，不再查看下条；cisco系默认末尾隐含拒绝所有；华为系末尾隐含允许所有；
分类：
配置命令：
标准 -- 由于标准ACL只集中于数据包中的源IP地址,所以必须尽可能接近目标;
避免错误删除其他流量的访问;
200-299是标准列表编号,为表提供一个编号;
[r2]acl 2000
[r2-acl-basic-2000]rule deny source 192.168.1.3 0.0.0.0 拒绝IP192.168.1.3
[r2-acl-basic-2000]rule deny source 192.168.0.0 0.0.255.255 拒绝192.168.0.0/16这个网段所有ip
[r2-acl-basic-2000]rule deny source any 拒绝所有ip
行动源IP地址
源IP地址需要使用短cut来匹配范围;短cut和反覆盖代码之间的区别在于短cut可以交叉0和1。
一旦ACL定义完成,调用者必须在接口上执行;调用时必须考虑到方向;一个表只能在一个接口上调用一个方向;
[r2]interface GigabitEthernet 0/0/1
[r2-GigabitEthernet0/0/1]traffic-filter ?
inbound Apply ACL to the inbound direction of the interface
outbound Apply ACL to the outbound direction of the interface
[r2-GigabitEthernet0/0/1]traffic-filter outbound acl 2001
[2]扩展列表配置--由于扩展的ACL源和Meta-ip地址都涉及,当调用时尽量接近源,尽快处理流量;
[r1]acl 300扩展列表编号300-399
[r1-acl-adv-3000]rule deny ip source 192.168.1.3 0.0.0.0 destination 192.168.3.2 0.0.0.0
源ip地址 目标ip地址
源和元IP地址的位置,使用0号密码标记的主机,或使用反-1标记段落,或任何
3.在关注目标端口号码的同时,使用扩展列表;
目标端口数:服务端口使用指定端口来确定特定服务;
ICMPV4 -- 互联网控制管理协议 -- ping
Telnet -- 远程登录(不加密)基于tcp,目标端口23;
条件:访问登录设备和登录设备的网络
配置登录设备的电话网服务
[r1]aaa
[r1-aaa]local-user panxi privilege level 15 password cipher 123456
[r1-aaa]local-user panxi service-type telnet
创建一个名为 panxi的帐户,最多权限和密码为123456;此帐户仅用于远程登录
[r1]user-interface vty 0 4
[r1-ui-vty0-4]authentication-mode aaa 在vty线上开启认证
[r1]acl 3001
[r1-acl-adv-3001]rule deny tcp source 192.168.1.10 0 destination 192.168.1.1 0 destination-port eq 23
拒绝192.168.1.10 对192.168.1.1 访问时，传输层协议为tcp，且目标端口号为23；
[r1-acl-adv-3002]rule deny icmp source 192.168.1.10 0 destination 192.168.1.1 0
仅拒绝192.168.1.10 对192.168.1.1的ICMP访问
本文由 在线网速测试 整理编辑，转载请注明出处。
