说明:开关分离的VLAN使同一VLAN的终端设备互相通信,防止广播区域太大,造成安全问题,垃圾流量问题等。 根据实际需要,实现VLAN通信有两种方法

• 单臂路由
• 三层交换机（推荐）

一、单臂路由

1.概述

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN之间的互联互通。

2.原理

路由器重新封装MAC地址,转换Vlan标签

3.缺点

• “一只手臂”是网络骨架链,很容易形成网络瓶颈
• 子接口仍依赖于物理接口,在应用上不灵活
• VLAN之间的传输需要查看路由表,严重浪费设备资源

4.配置实验

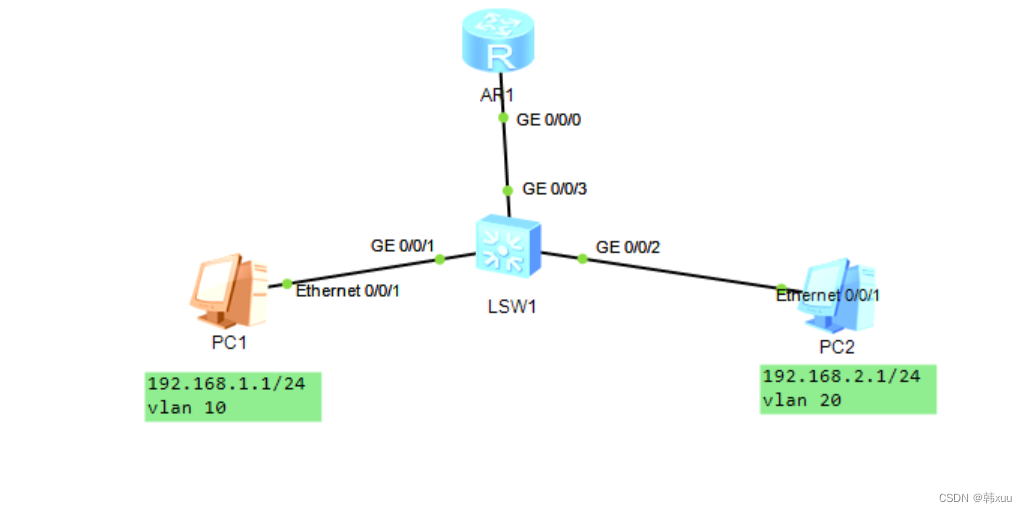

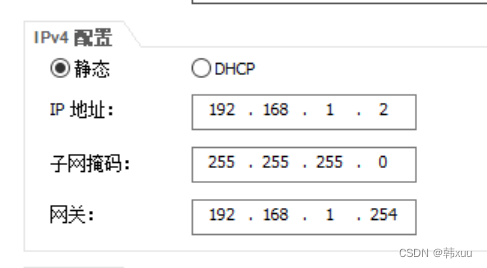

1.配置主机IP地址和网络交换机

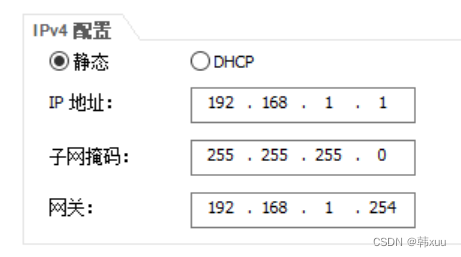

pc1：

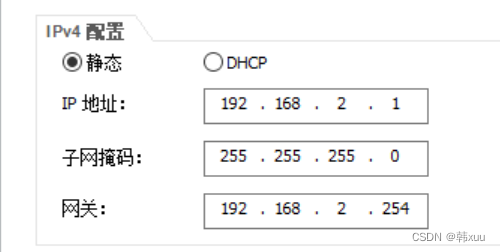

pc2：

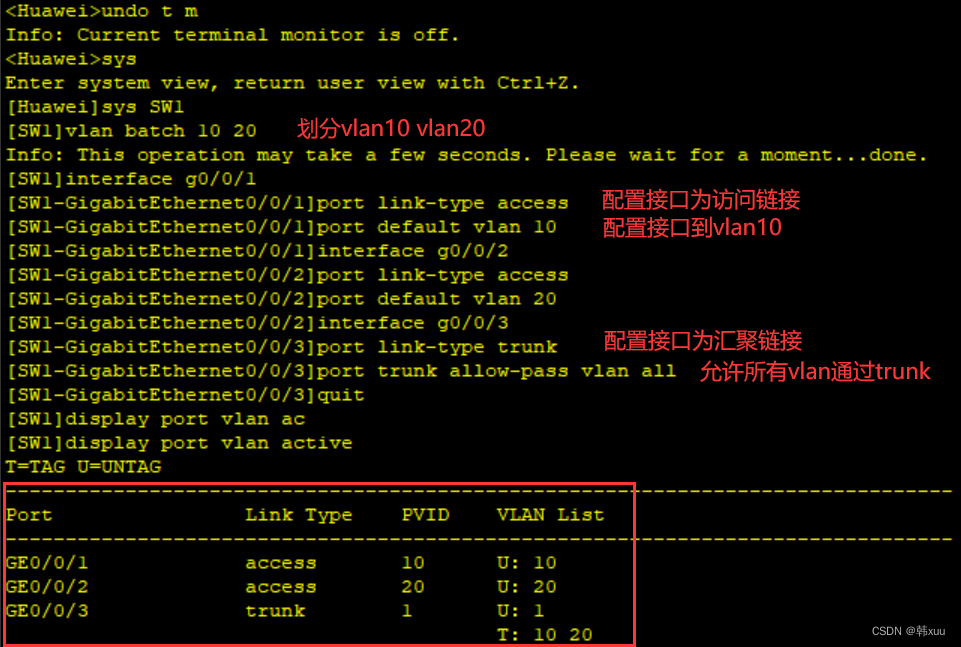

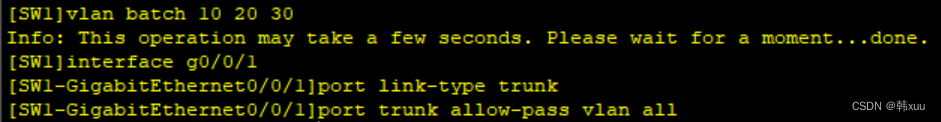

2.配置交换机

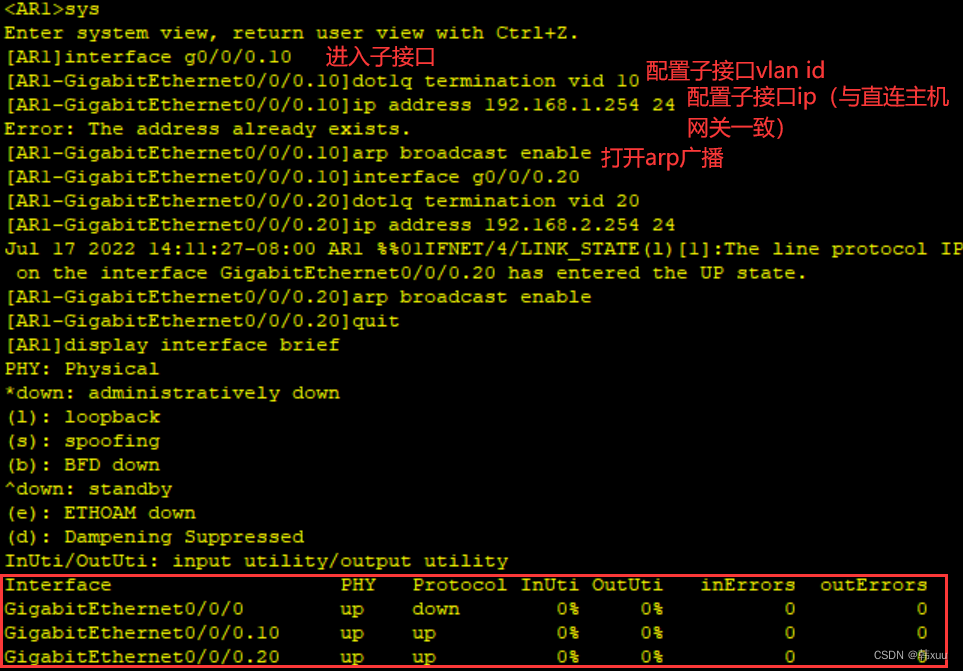

3.配置单臂路由

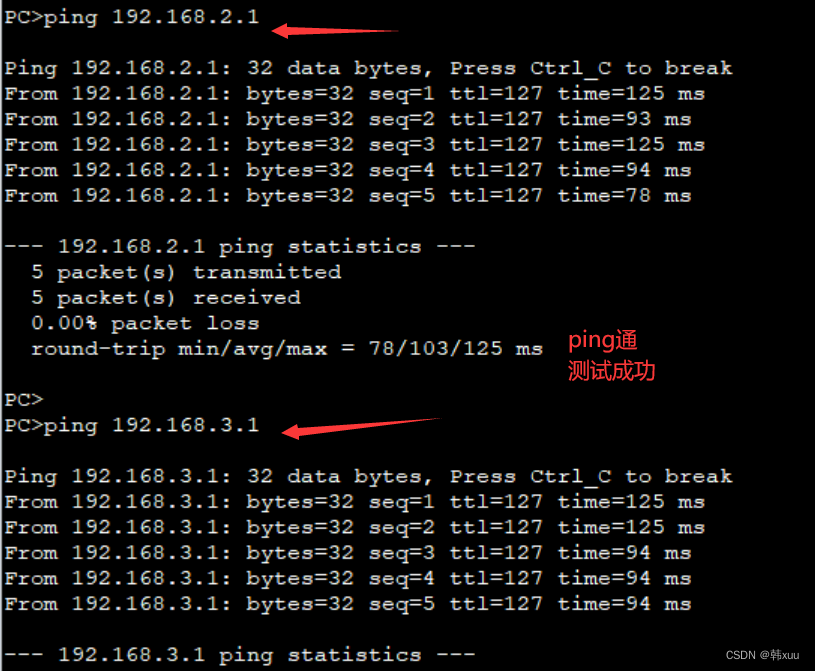

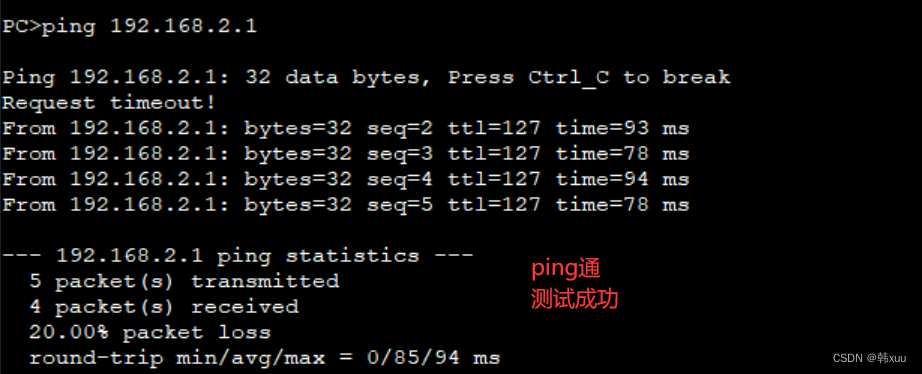

4.测试连接

二、三层交换机

1.概述

三层交换技术就是：二层交换技术+三层转发技术。它解决了局域网中网段划分之后，网段中子网必须依赖路由器进行管理的局面，解决了传统路由器低速、复杂所造成的网络瓶颈问题。

2.原理

“一条路,多个交换”

单向路由:数据流的第一个数据包由三层引擎处理,重新封装MAC,并重新路由以传输数据包。

多开关:第一批数据包传输后,您将在硬件上创建一个MSL条目,MSL包含FIB(传输库:包括邻域主机IP和vlanid),邻域关系表(包括邻域主机MAC地址),通过查询FIB和邻近关系表重新内capsulate数据框架,从相应的端口传输数据。

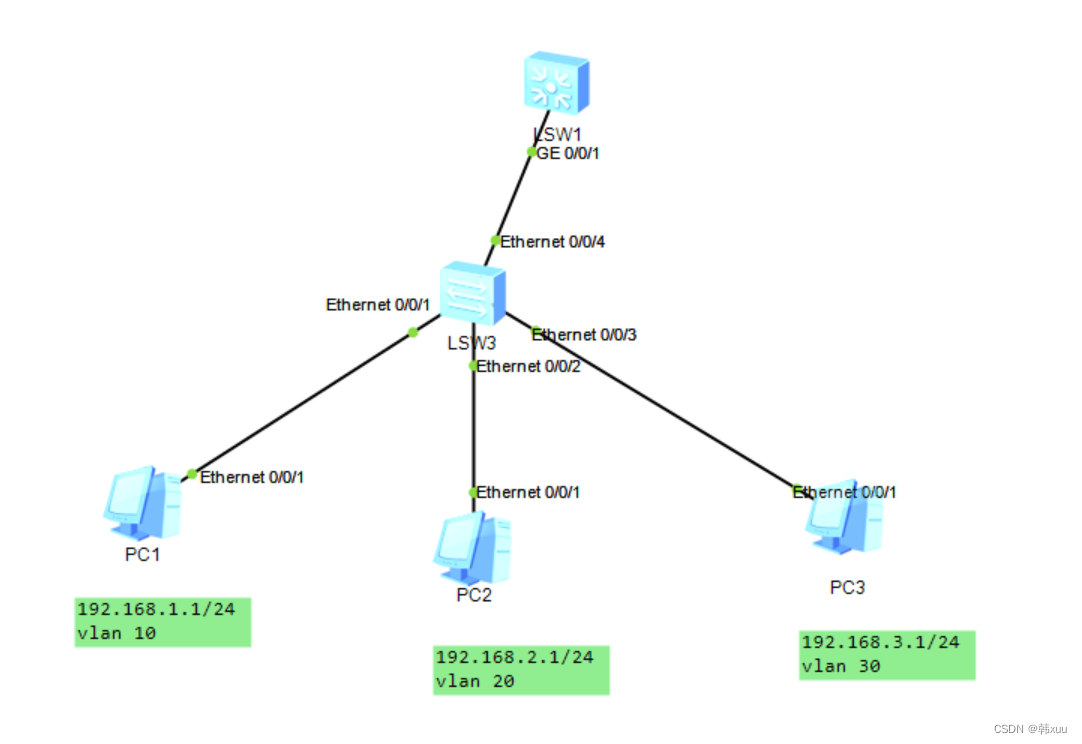

3.配置实验

1.配置主机IP和网络交换机

pc1：

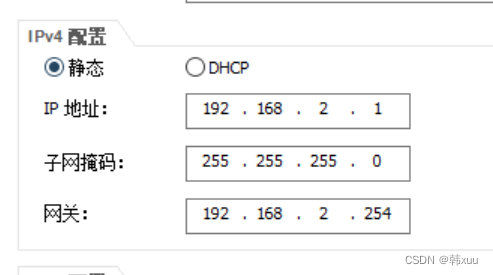

pc2:

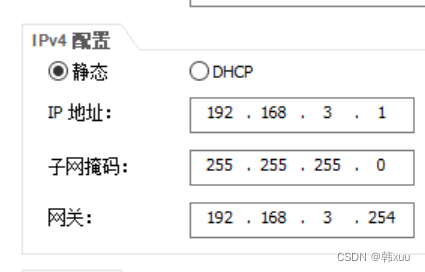

pc3:

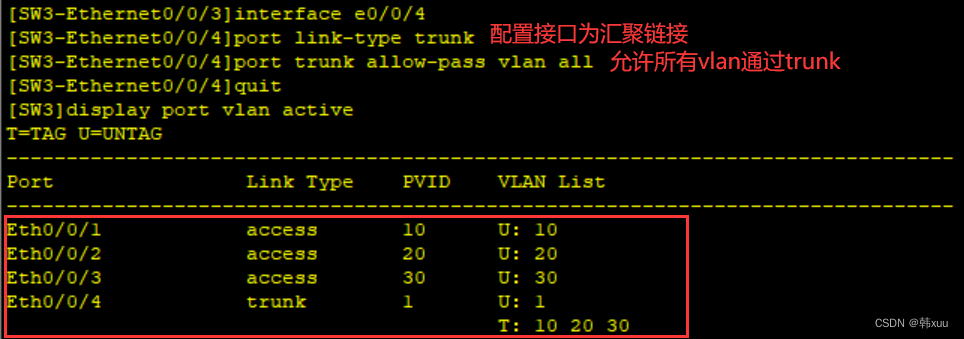

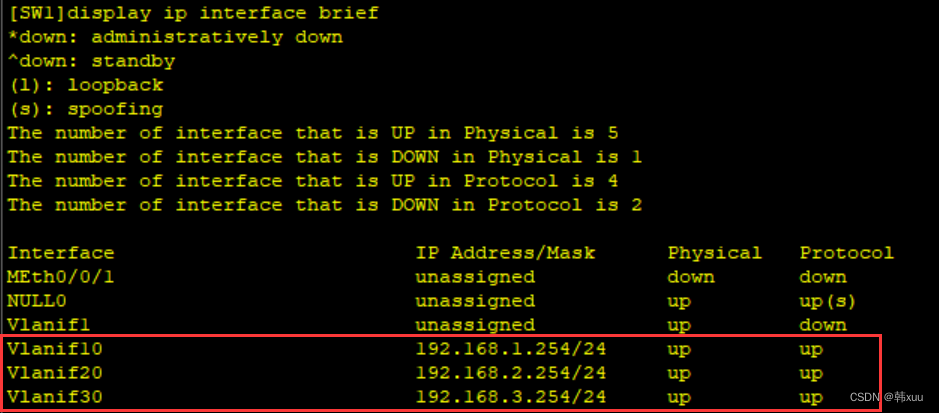

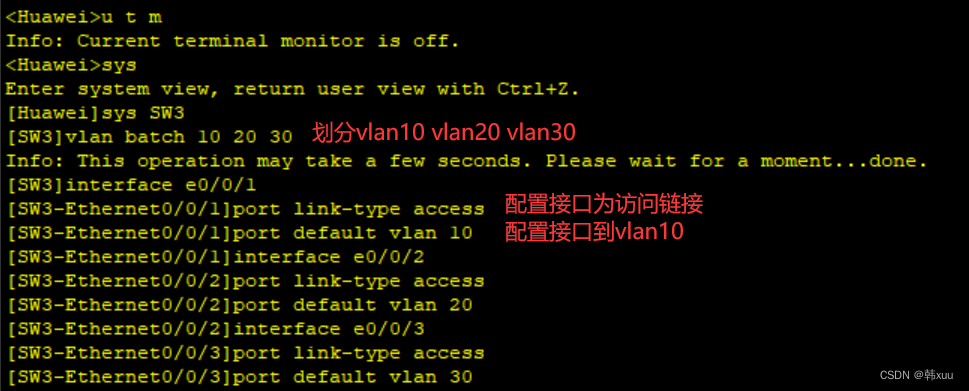

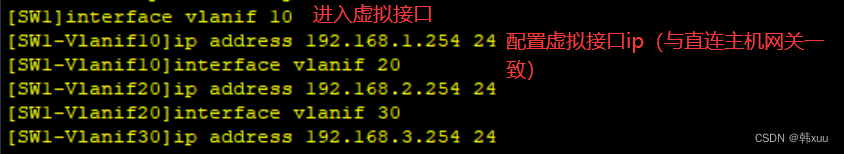

2.配置二层交换机3.配置三层交换机4.测试连接性
