OSPF单区域配置

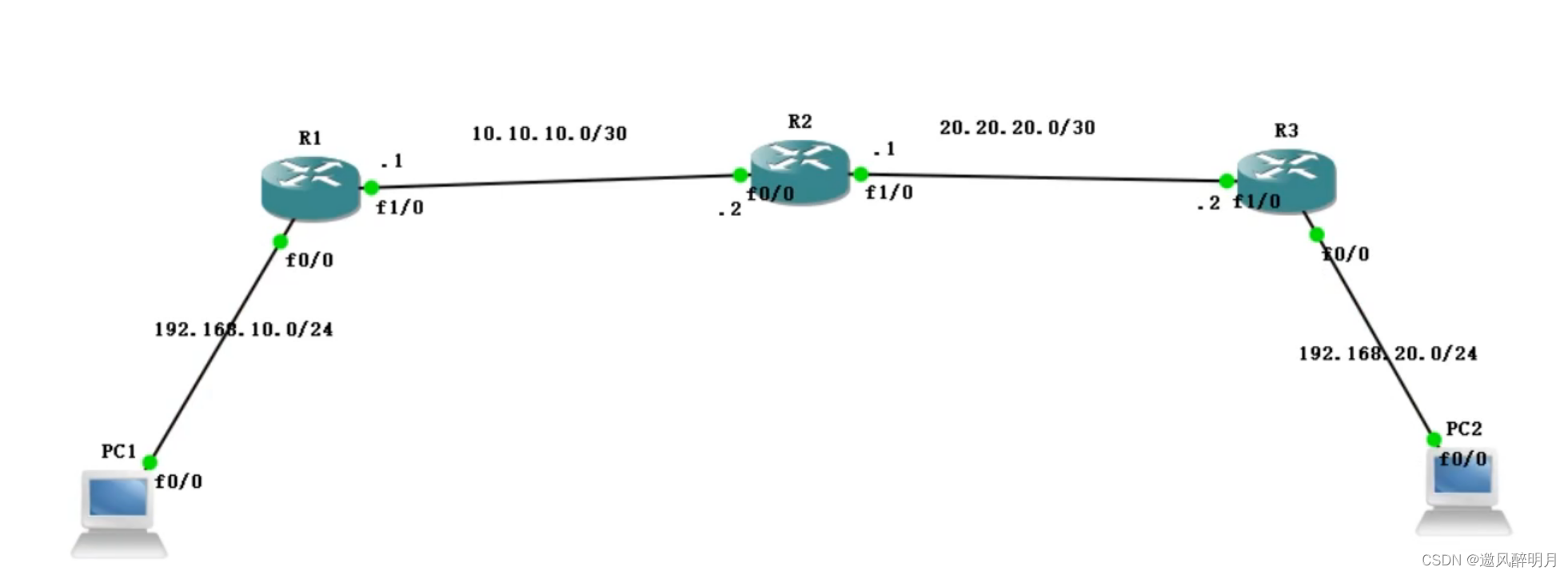

放置设备并将其连接到下图

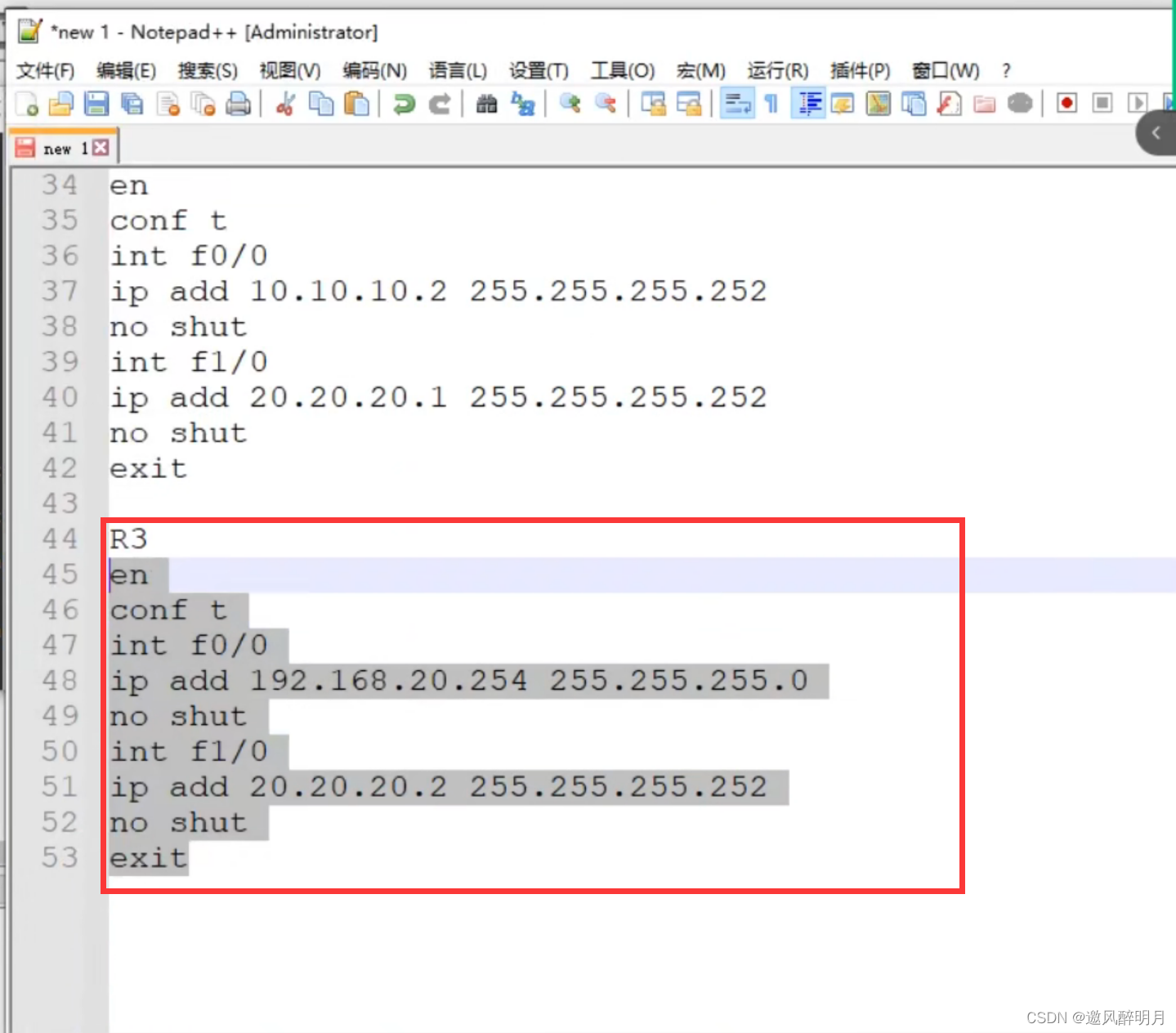

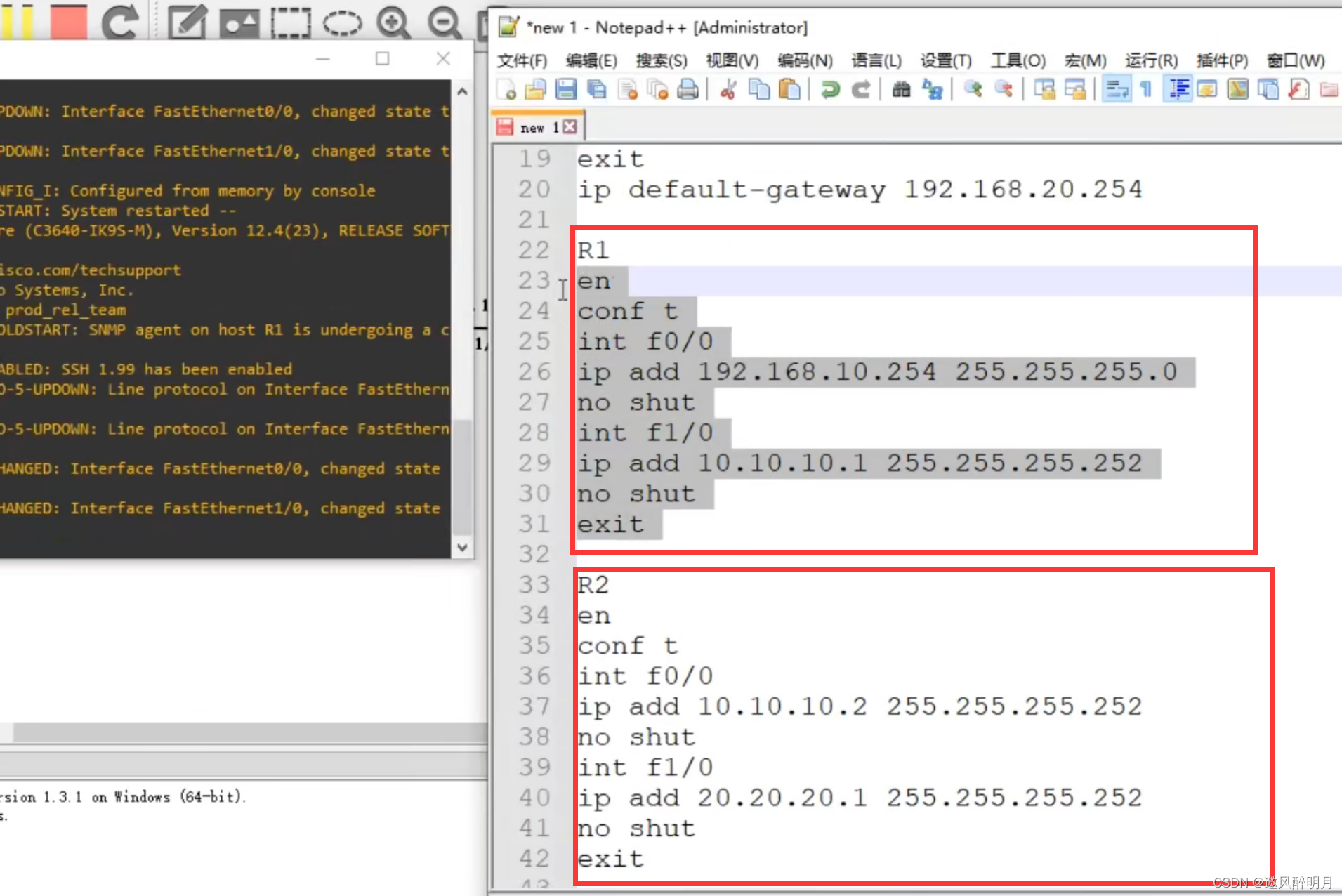

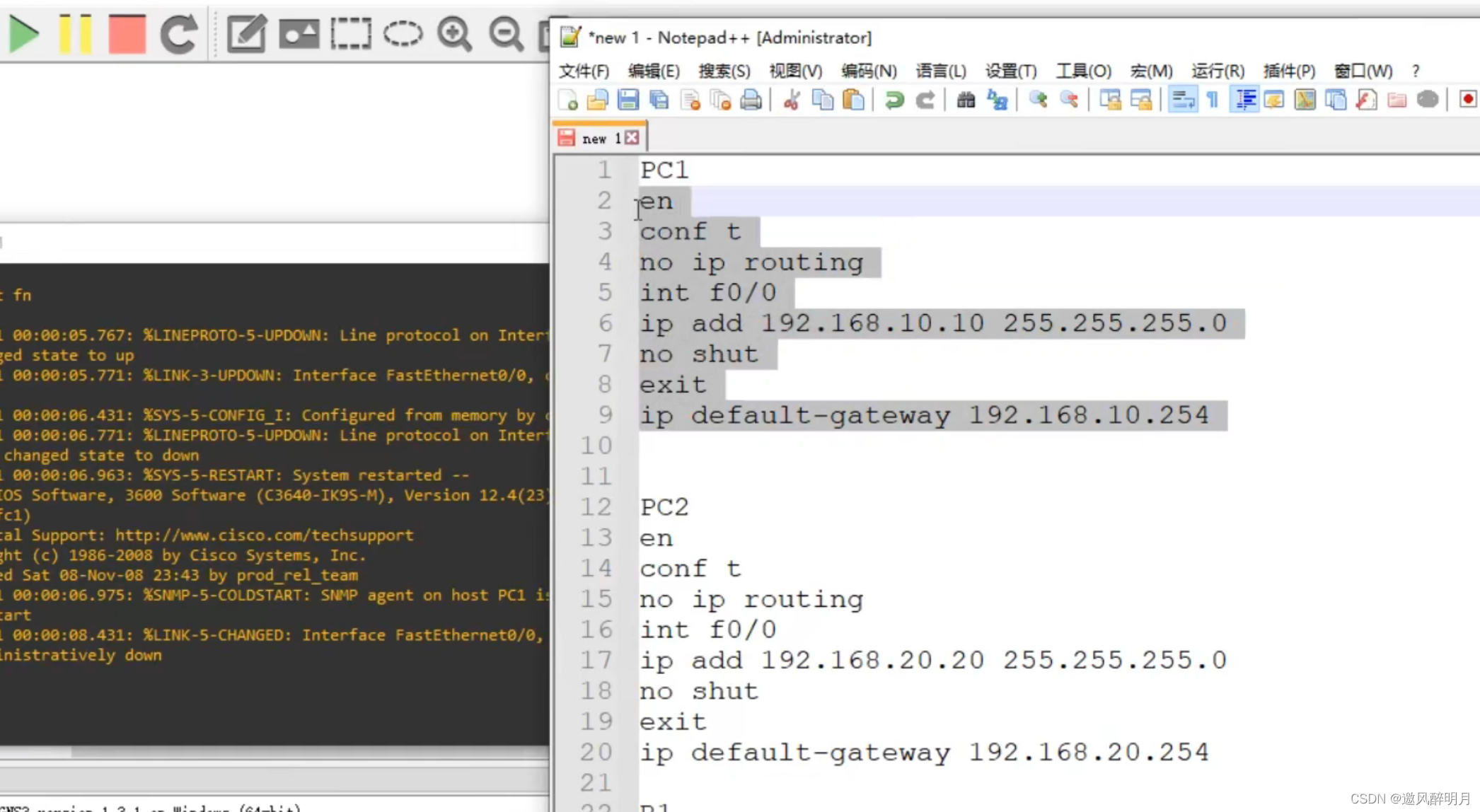

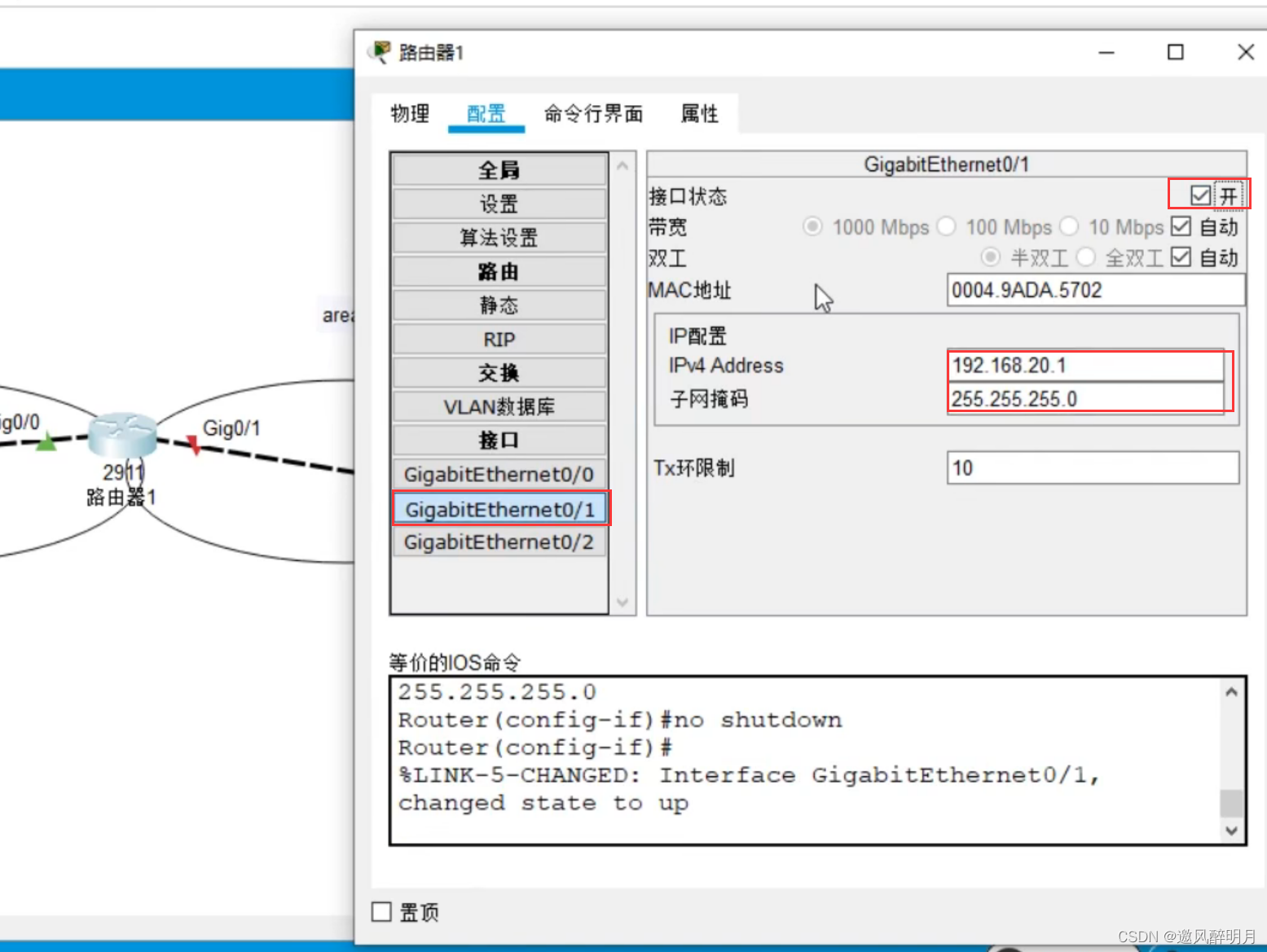

2.为每个PC和路由器编译和配置IP

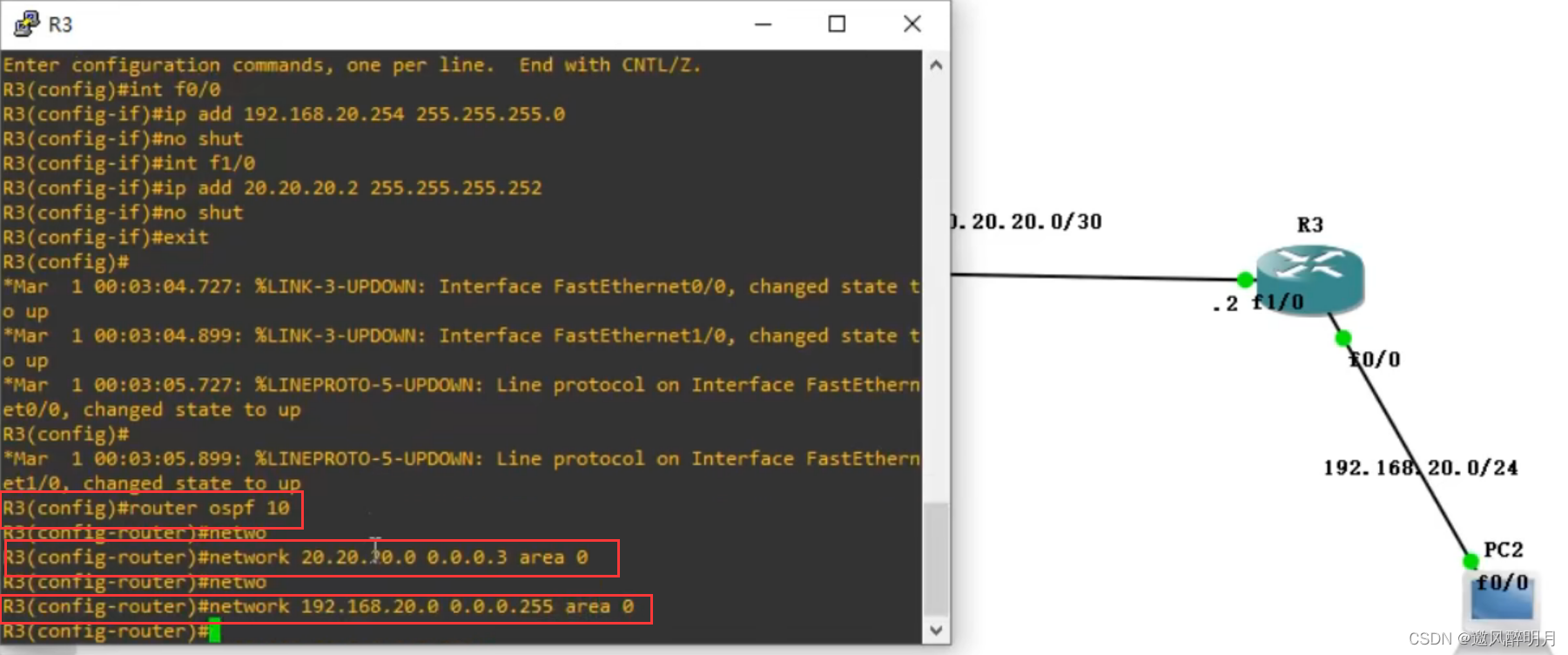

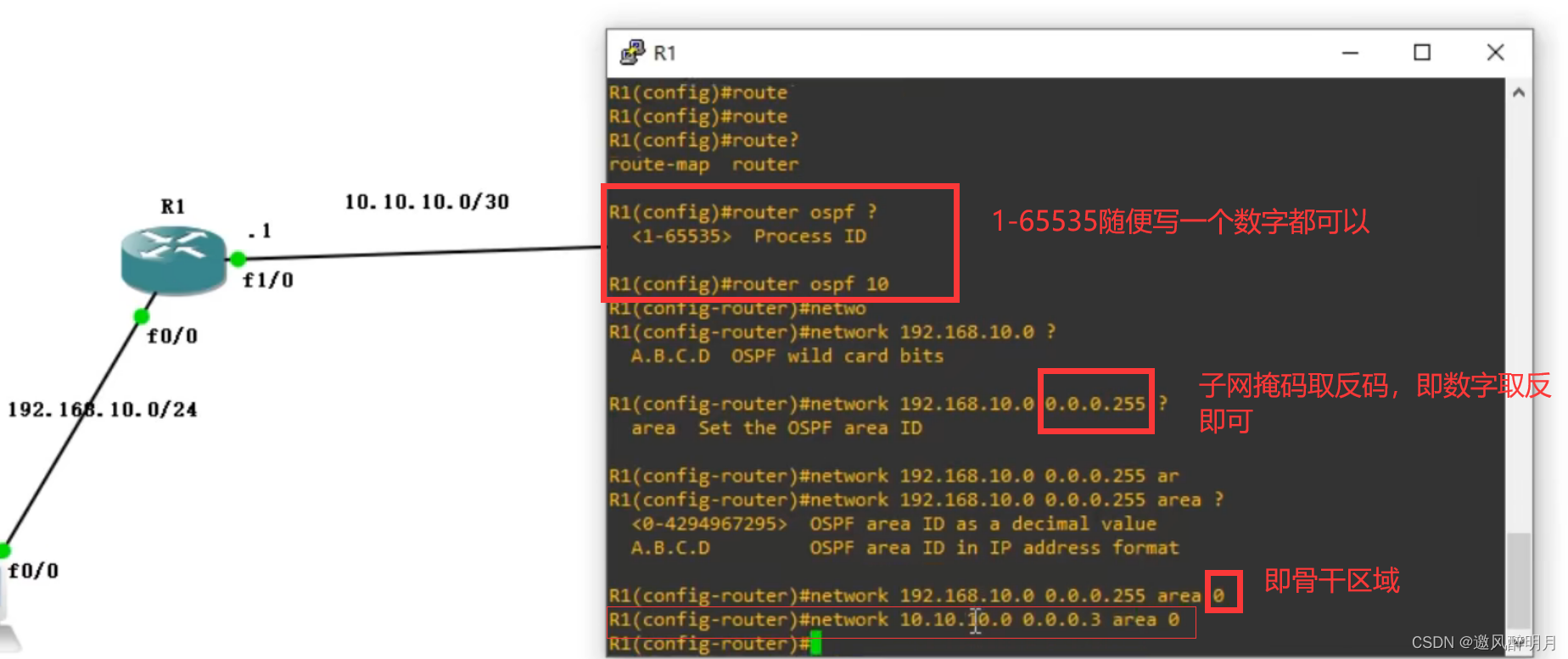

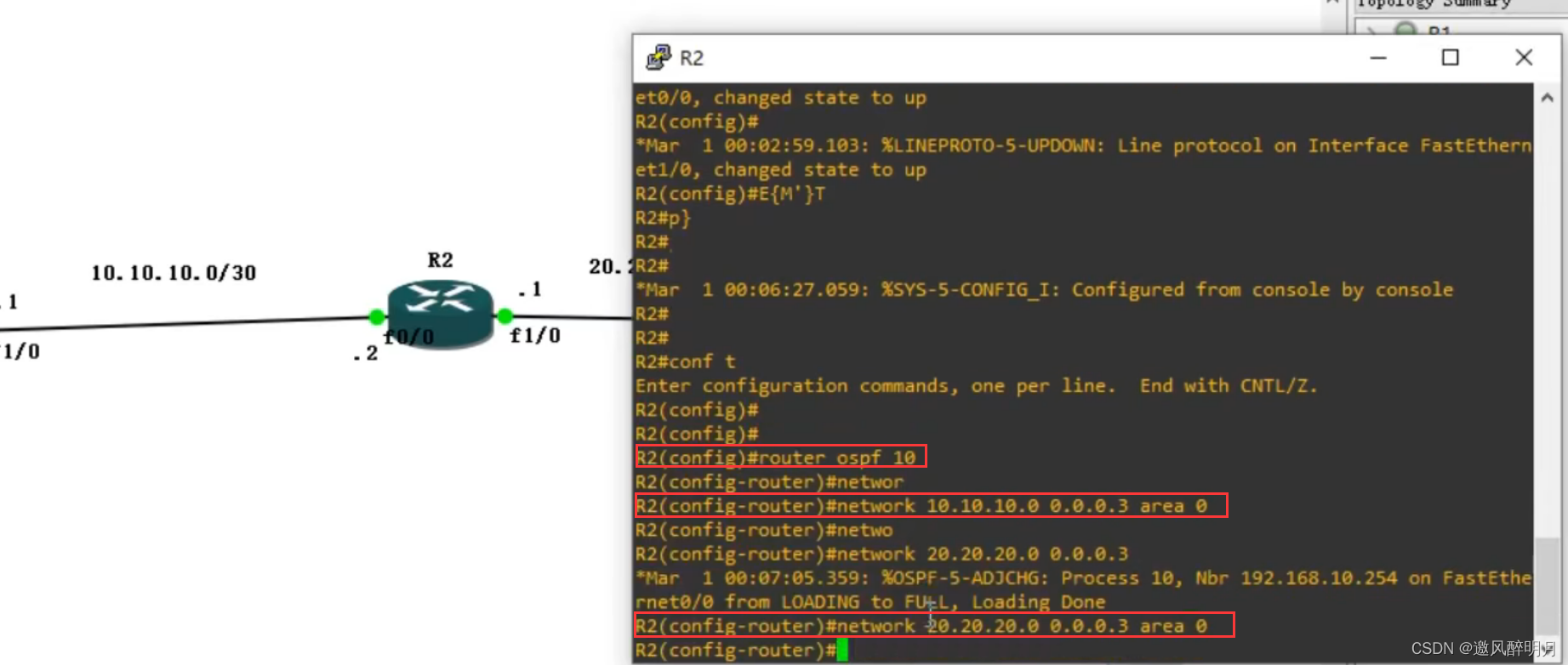

每个路由器的网络段被声明是直接连接的

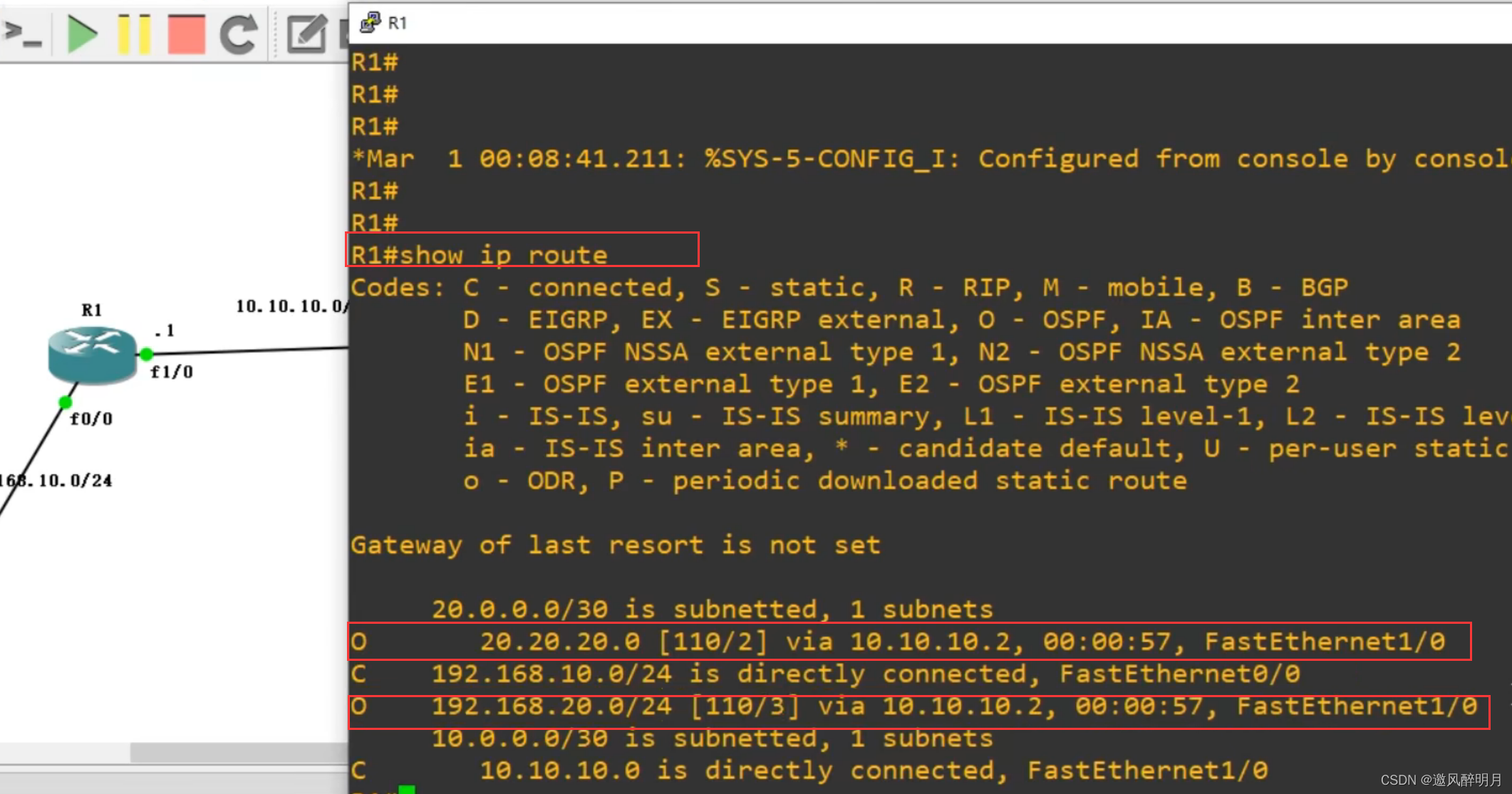

4、show ip route查看学习条目路径


5、show ip ospf查看R1相关信息

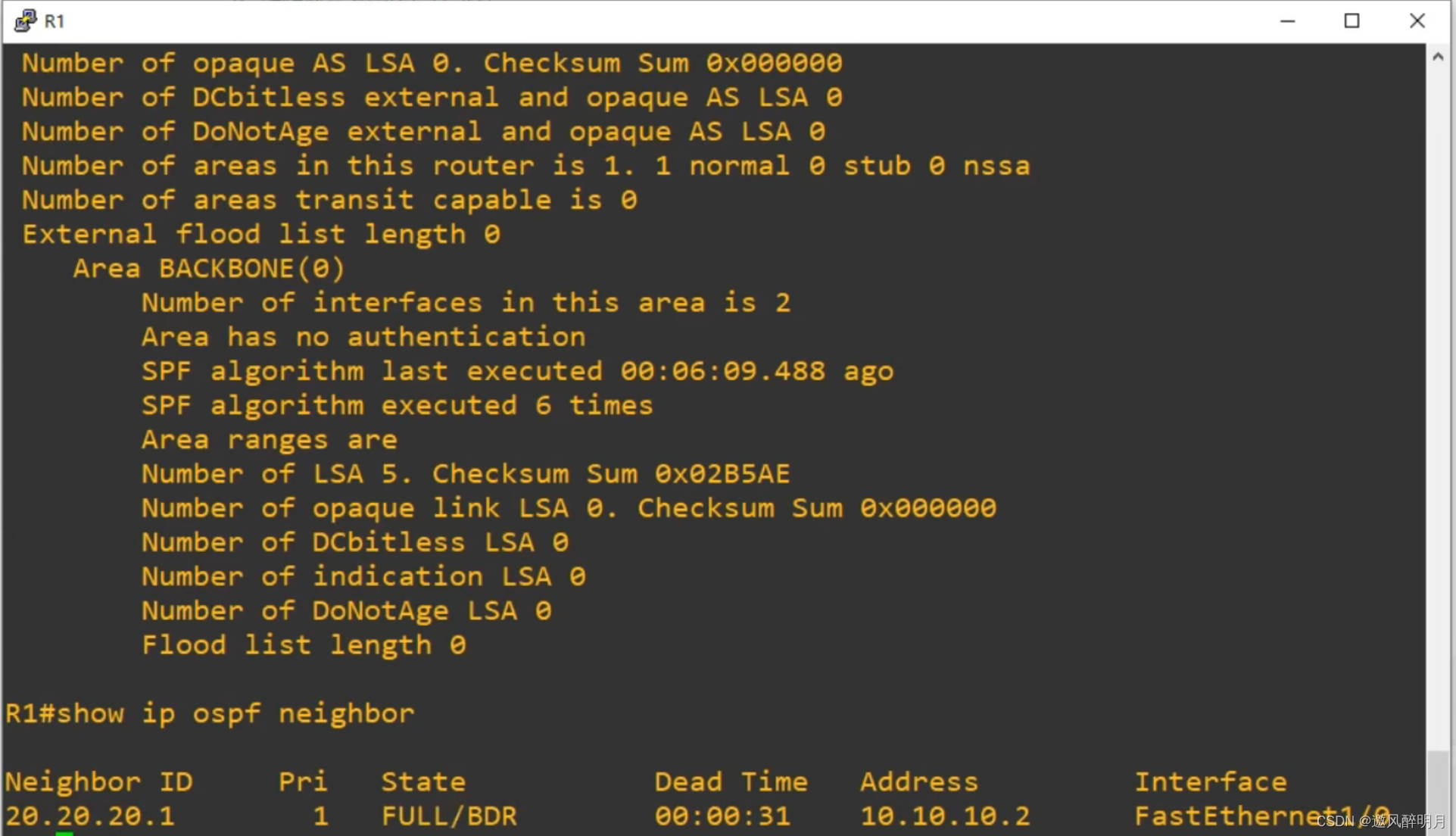

查看邻居状态信息：show ip ospf neighbor
发现20.20.20.1是BDR，因为R1的ROUTER ID ：192.168.10.254要大

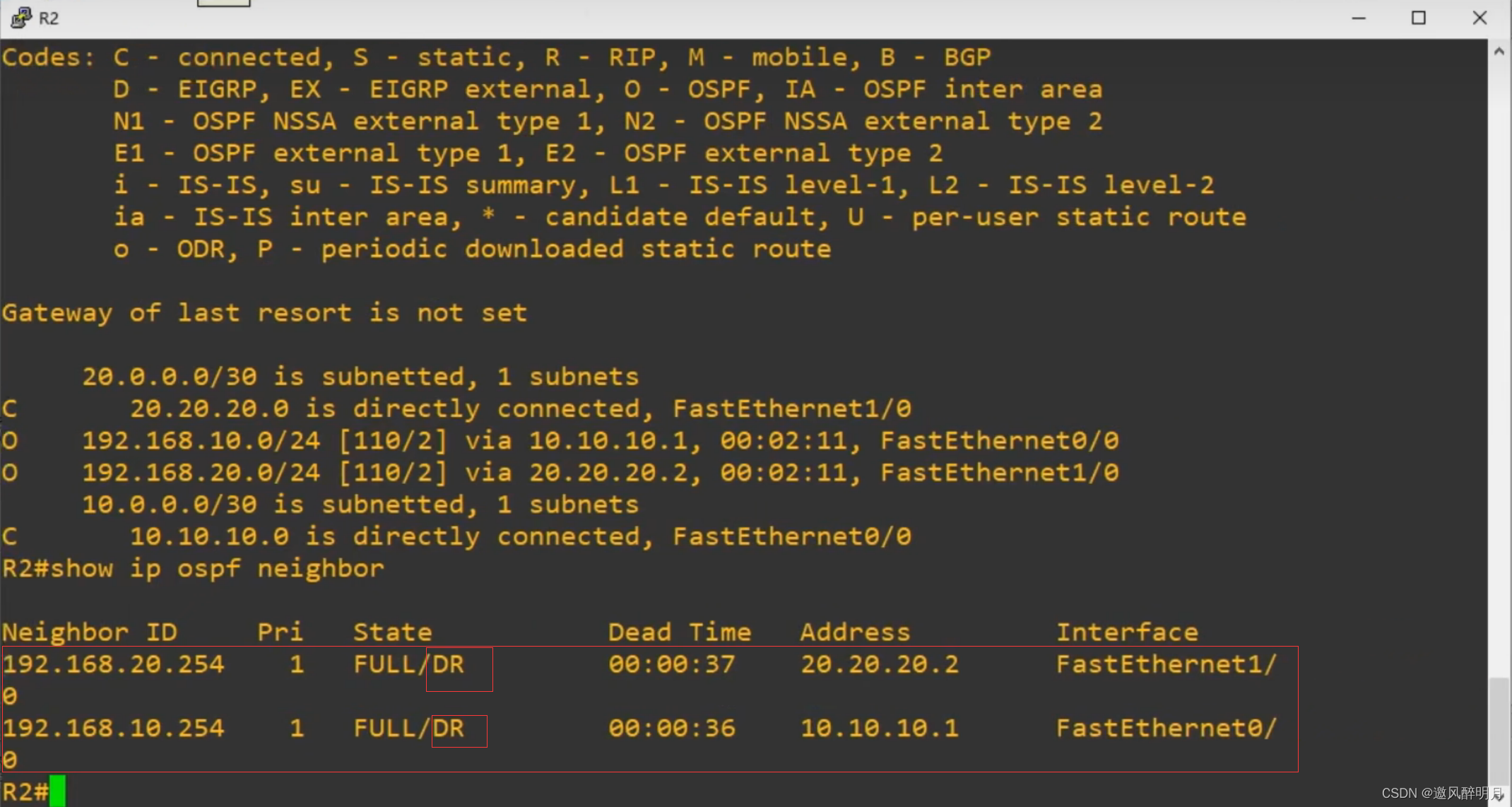

查看r2的邻居状态信息:show ip ospf neighbor

这个实验的三个路由器是线性地相互连接的,如果它是圆形结构,那么只有一个路由器

二、OSPF多区域

1、多区域概念

1.1、目的

• 实现大型网络环境
• 分区后的单区域网络融合

1.2、好处

• 加强网络的扩充
• 快速网络收敛
• 减少路由表和LSU流量

1.3.OSPF的通讯流程

• 在区域(网络容量)
• • DR和BDR
• • 内部路由器
• 不同区域间(区域间通讯)
• • ABR(区域边界路由器)
• 其他自主系统间(外部通信)
• • ASBR(自动系统边界路由器)

1.4、区域

• 骨干区域
• • area 0
• 非骨干区域
• 标准区域
• • 末梢区域
• • 完全末梢
• • 非纯末梢

1.5、链路状态通告(LSA)

6种链路状态通告:

• 类型1:路由器LSA,由内部路由器发射(内部路由器)
• 类型2:网络LSA,由RD在区域传输
• 类型3:由ABR发行的网络集聚器LSA。
• 类型4:ASBR总SA,由ABR发行。
• 类型5: AS 外部 LSA, 由 ASBR 发行。
• 类型7:非纯外围区域的外部LSA

就是7，你没看错

不管哪个地区,总是有1和2的类型

2、配置

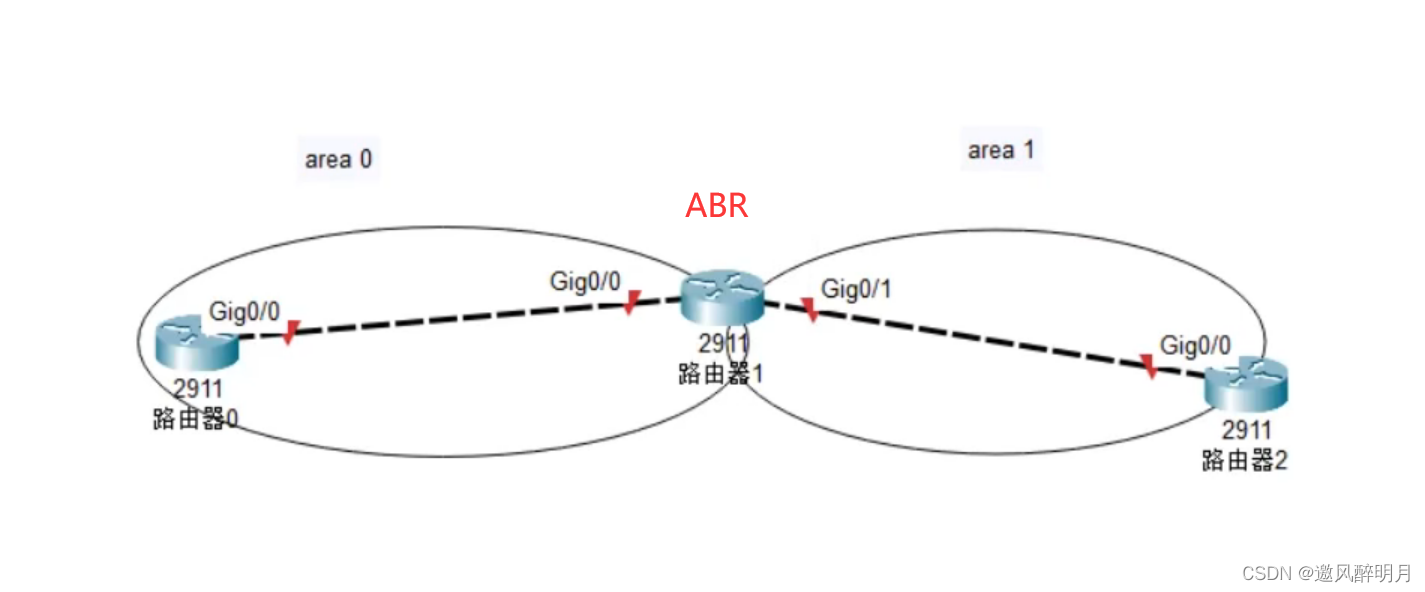

放置设备并连接它,如下图所示

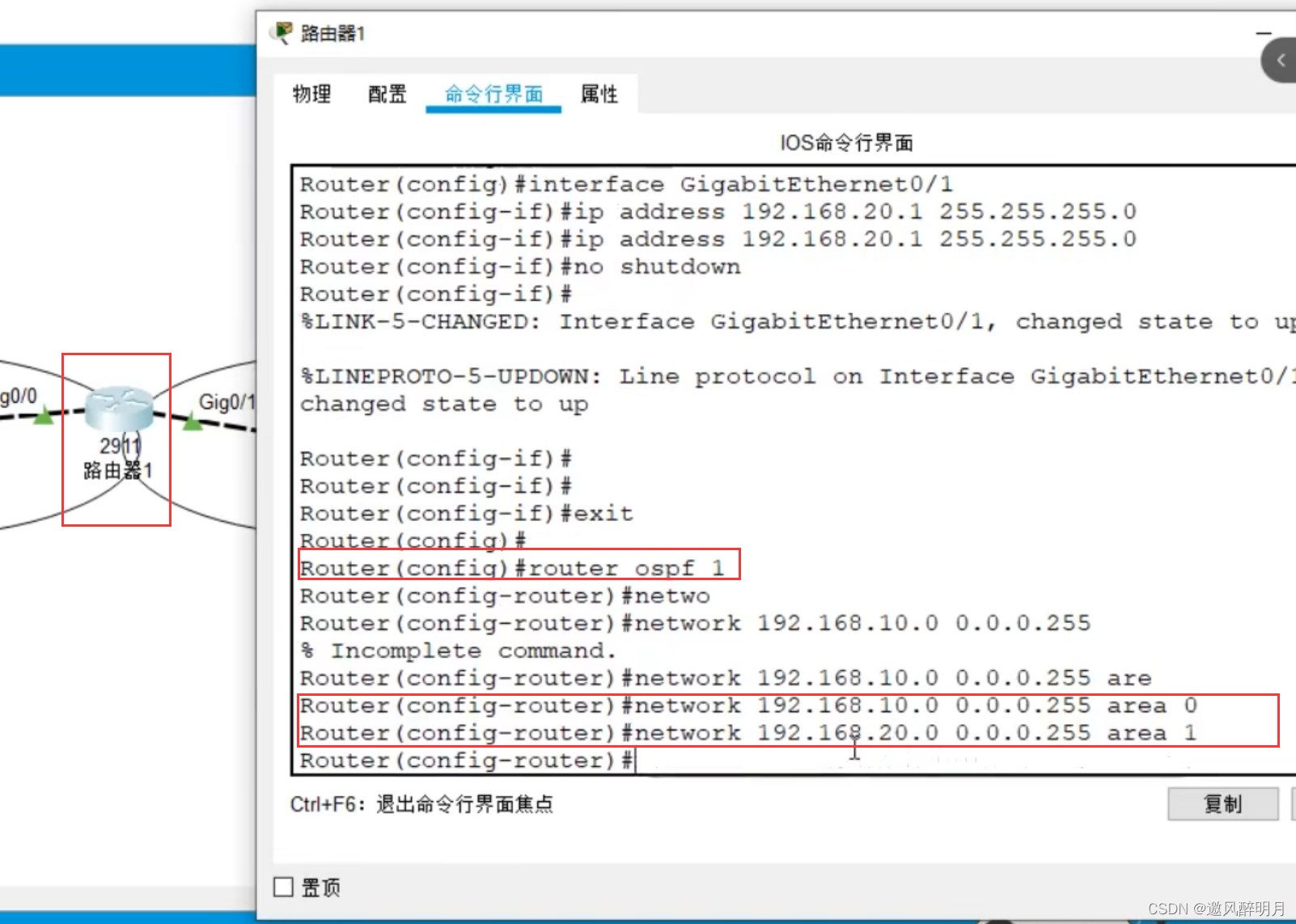

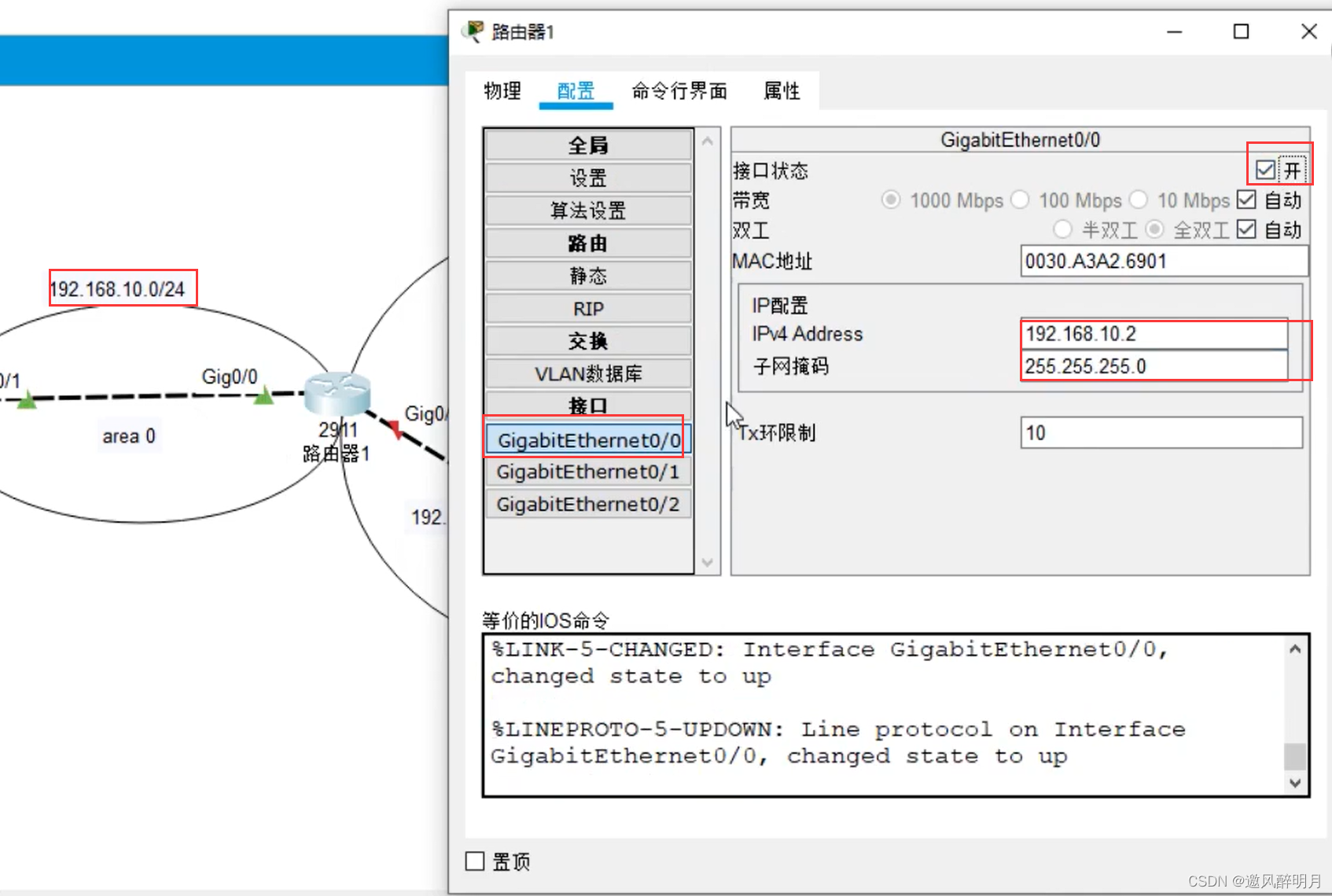

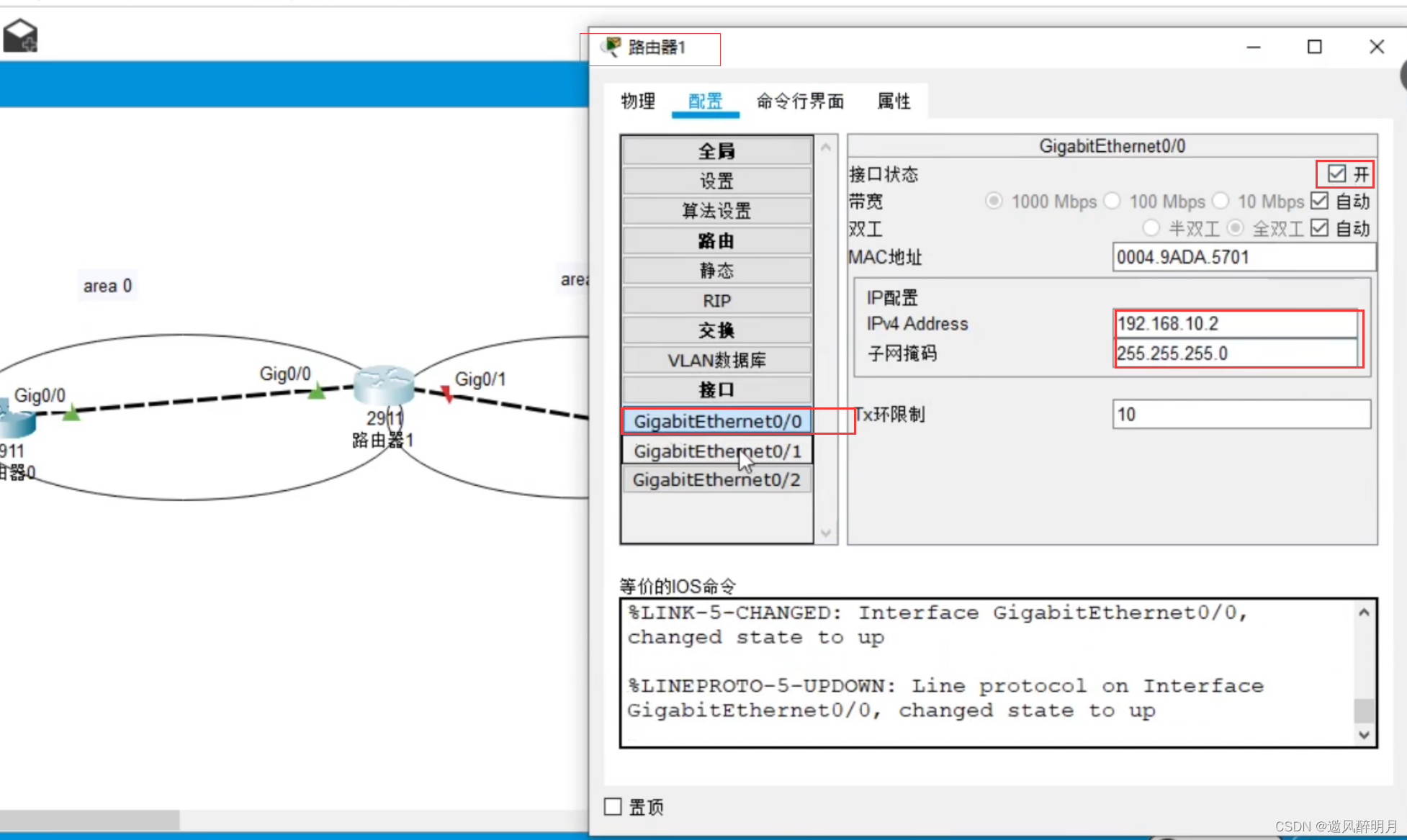

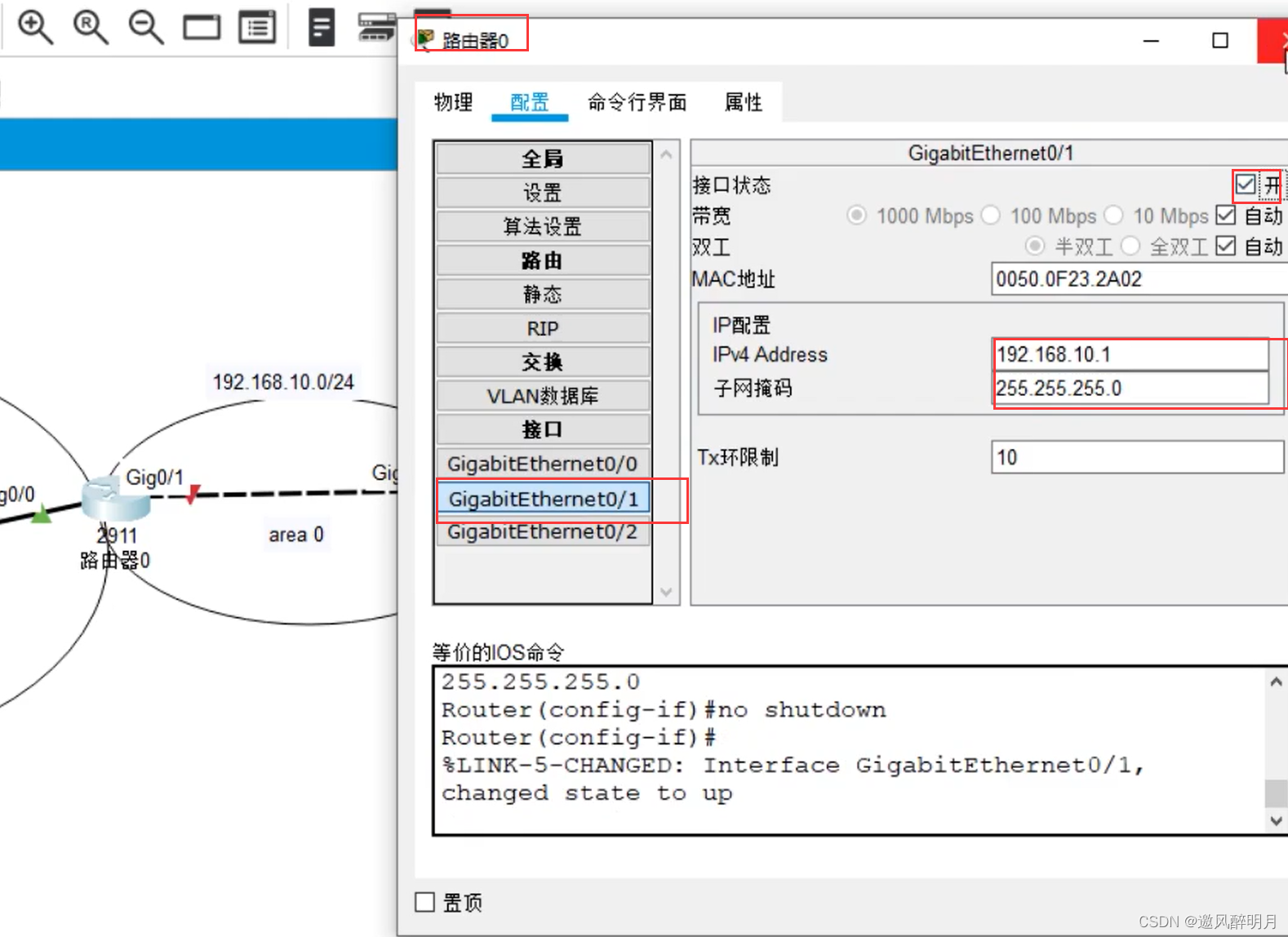

每个路由器的路由器配置

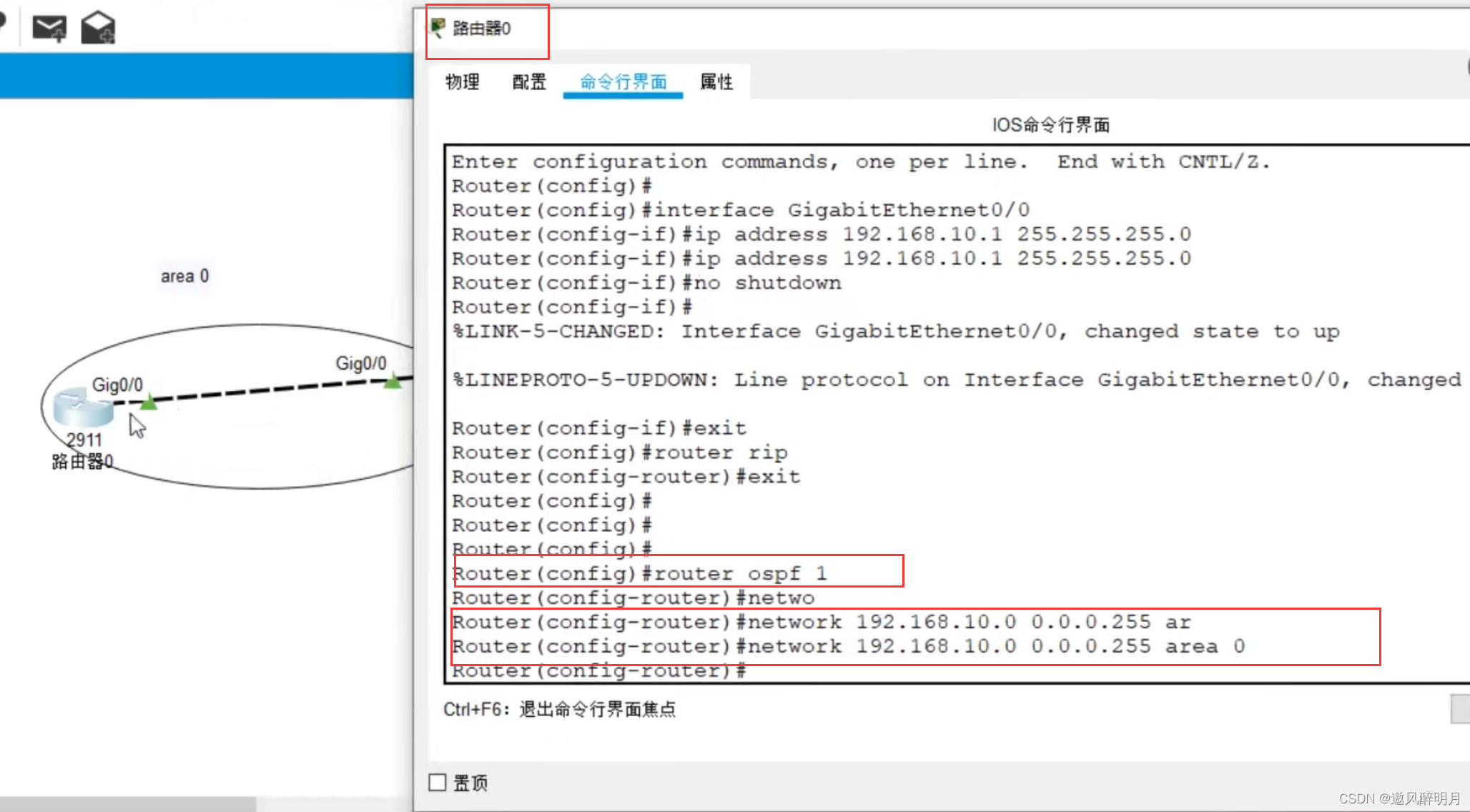

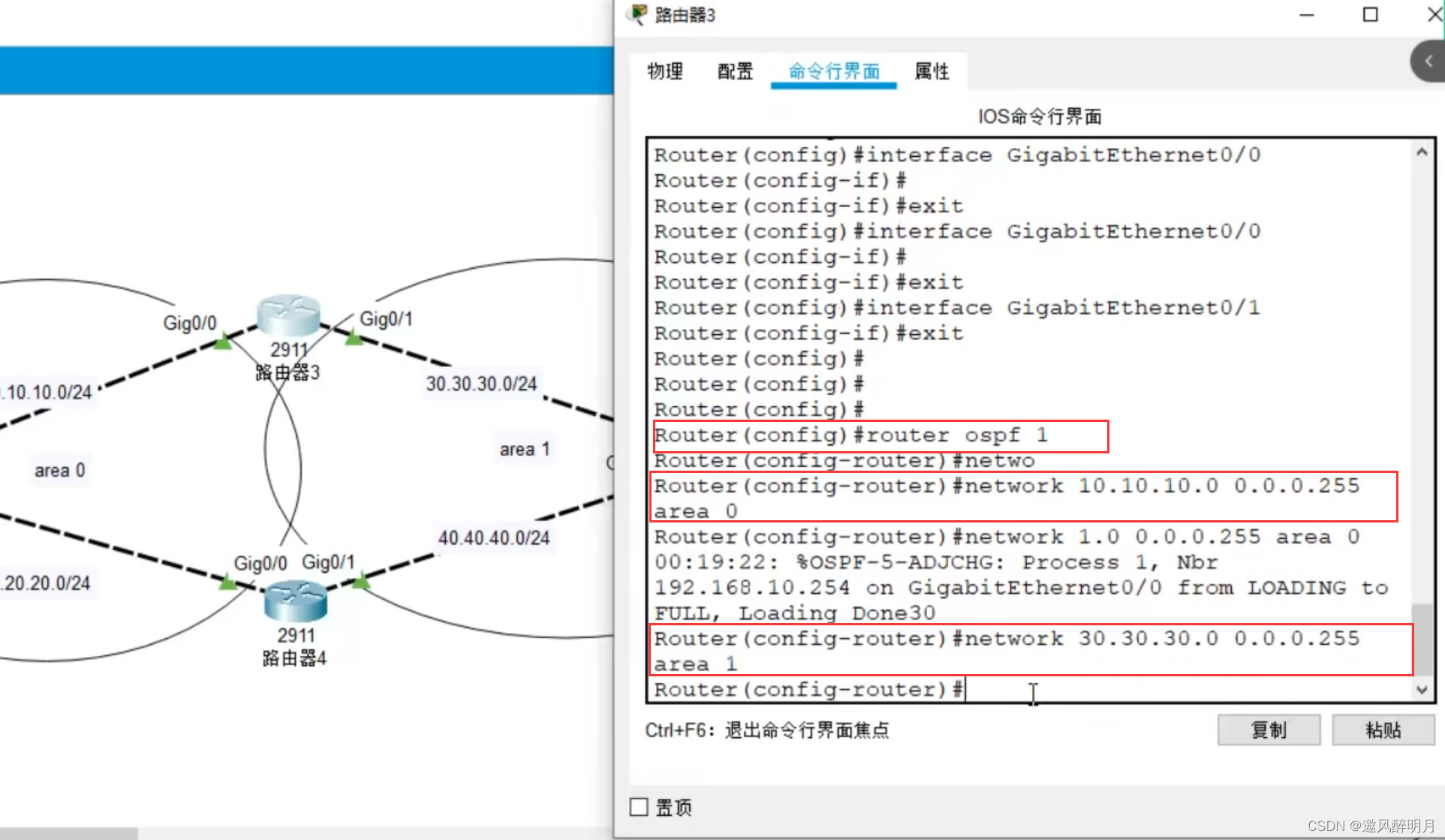

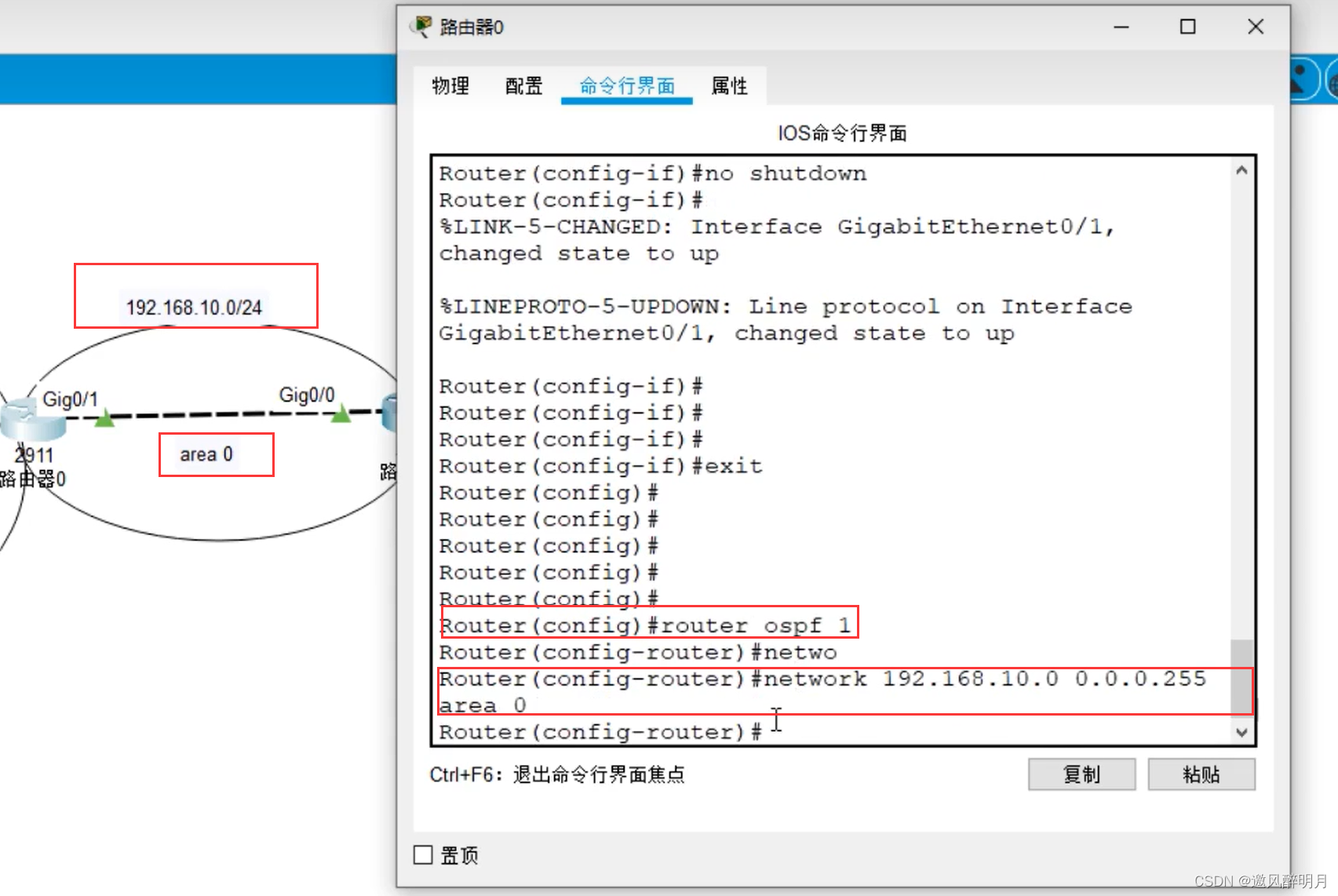

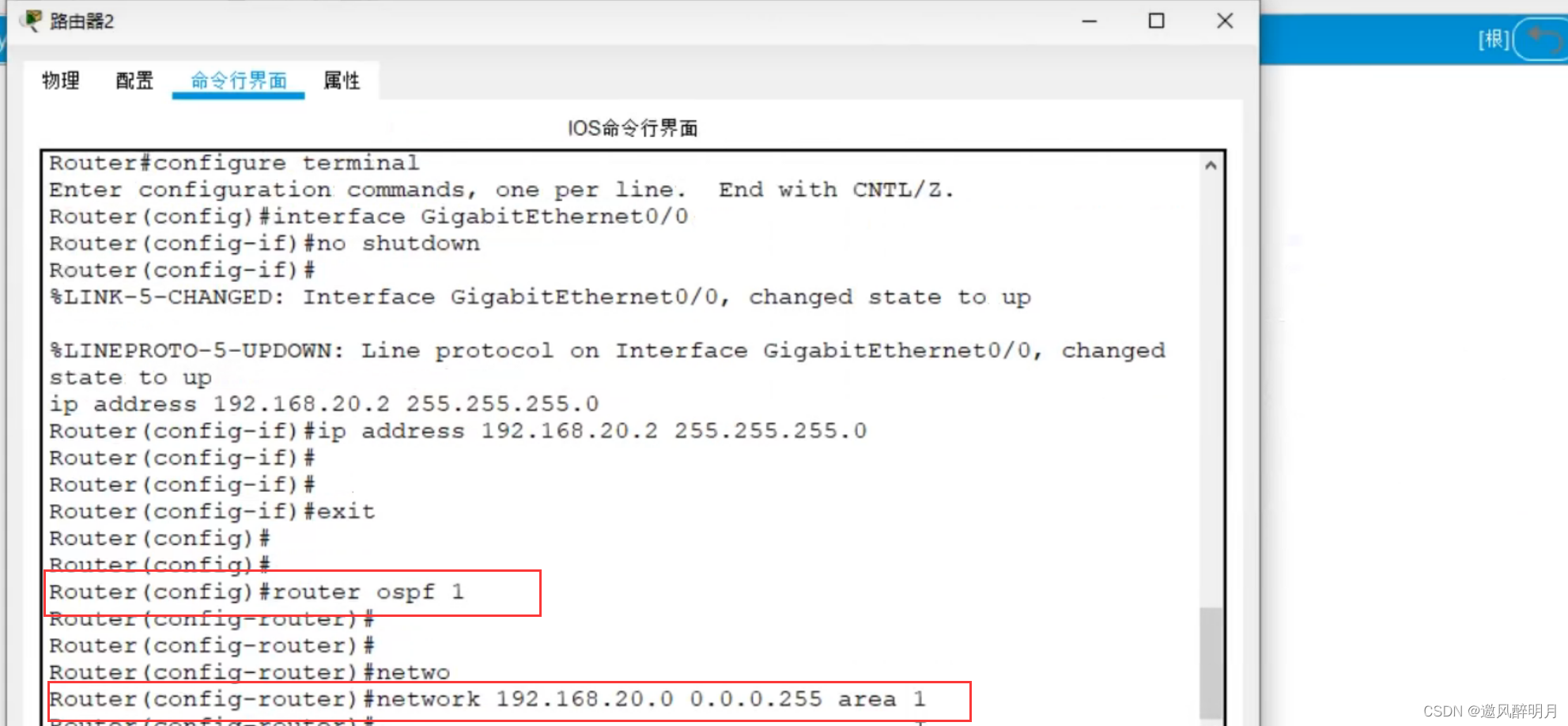

每个路由器宣布一个与自己直接连接的网络段

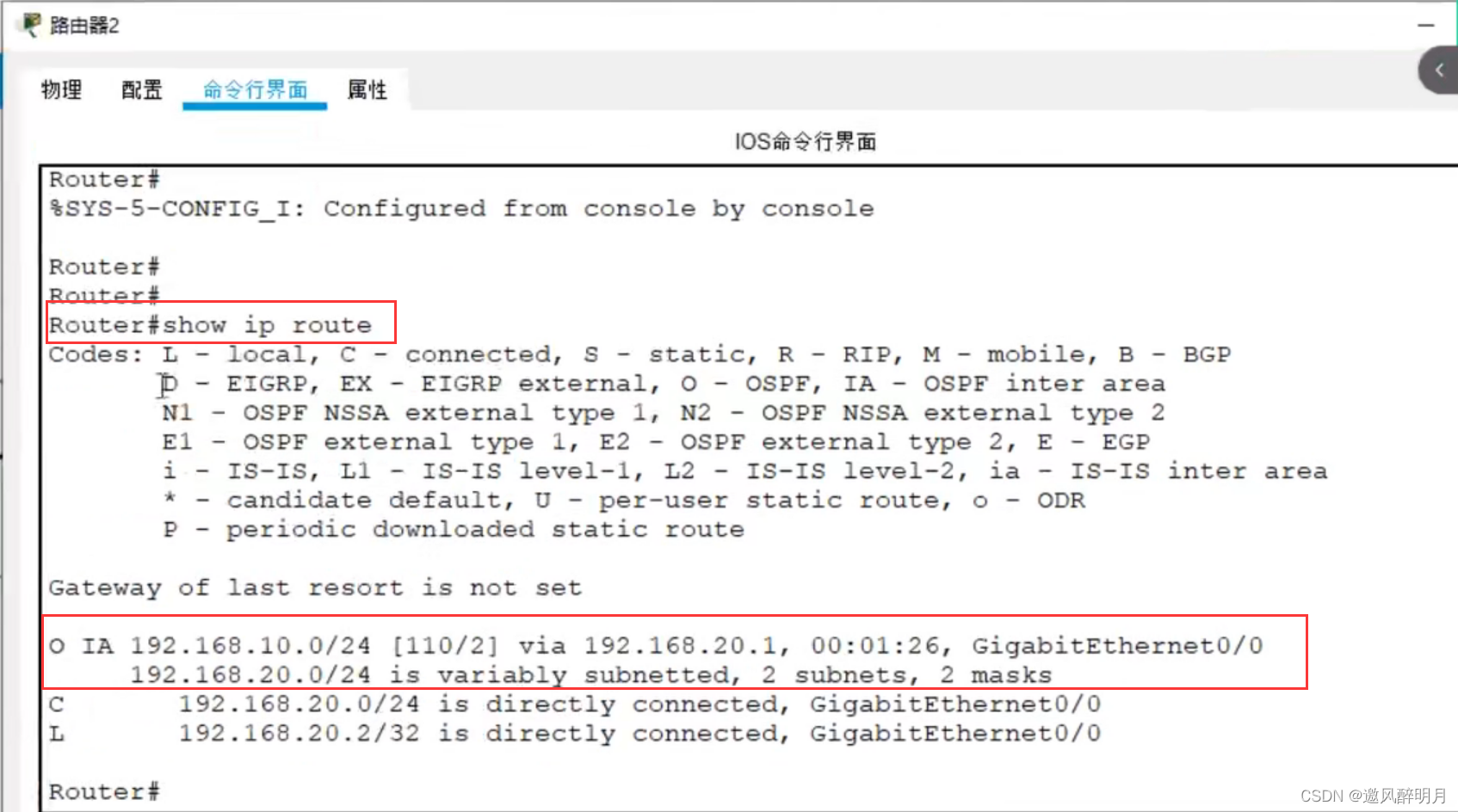

4、show ip route查看区域之间的路由

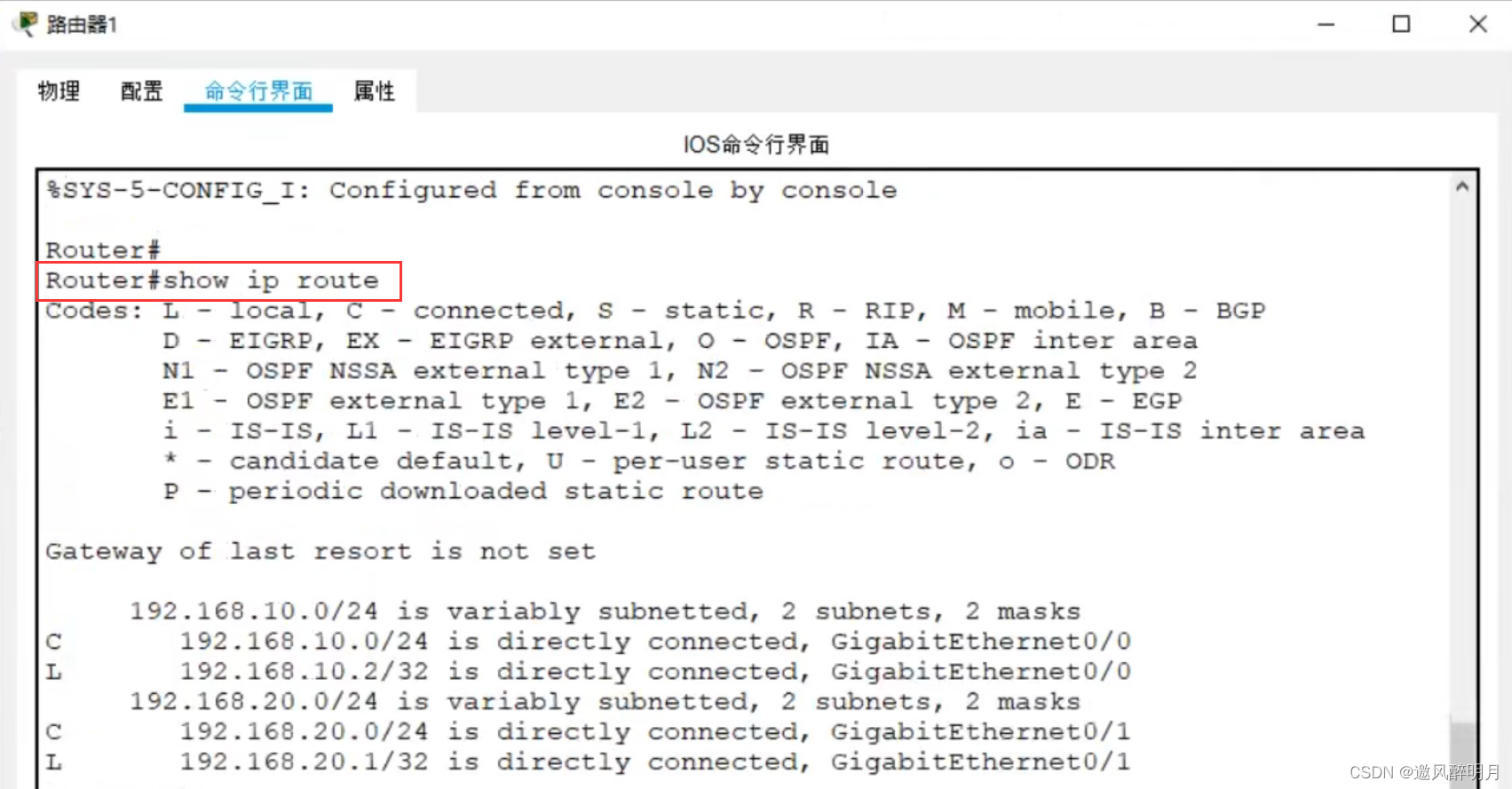

中间路由器只有直接连接:

路由器2有以下区域:

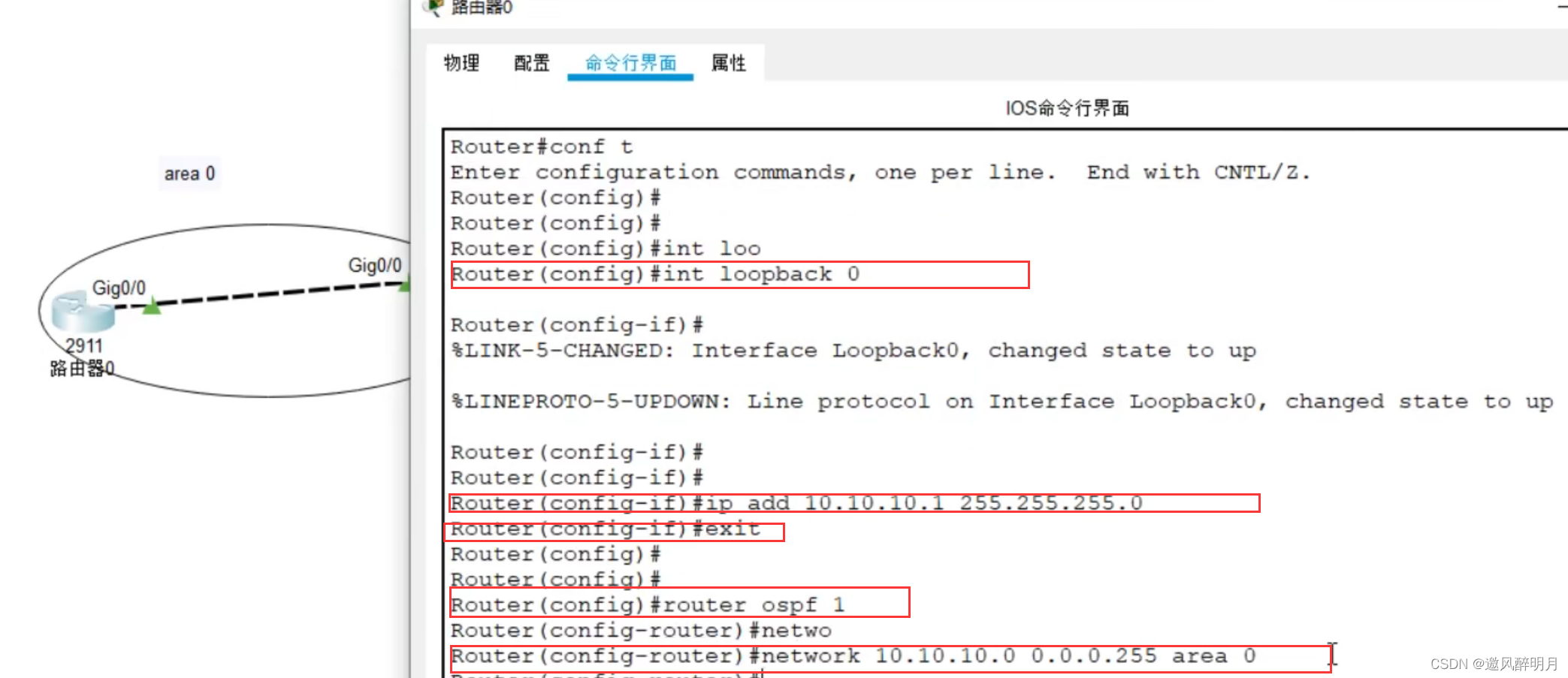

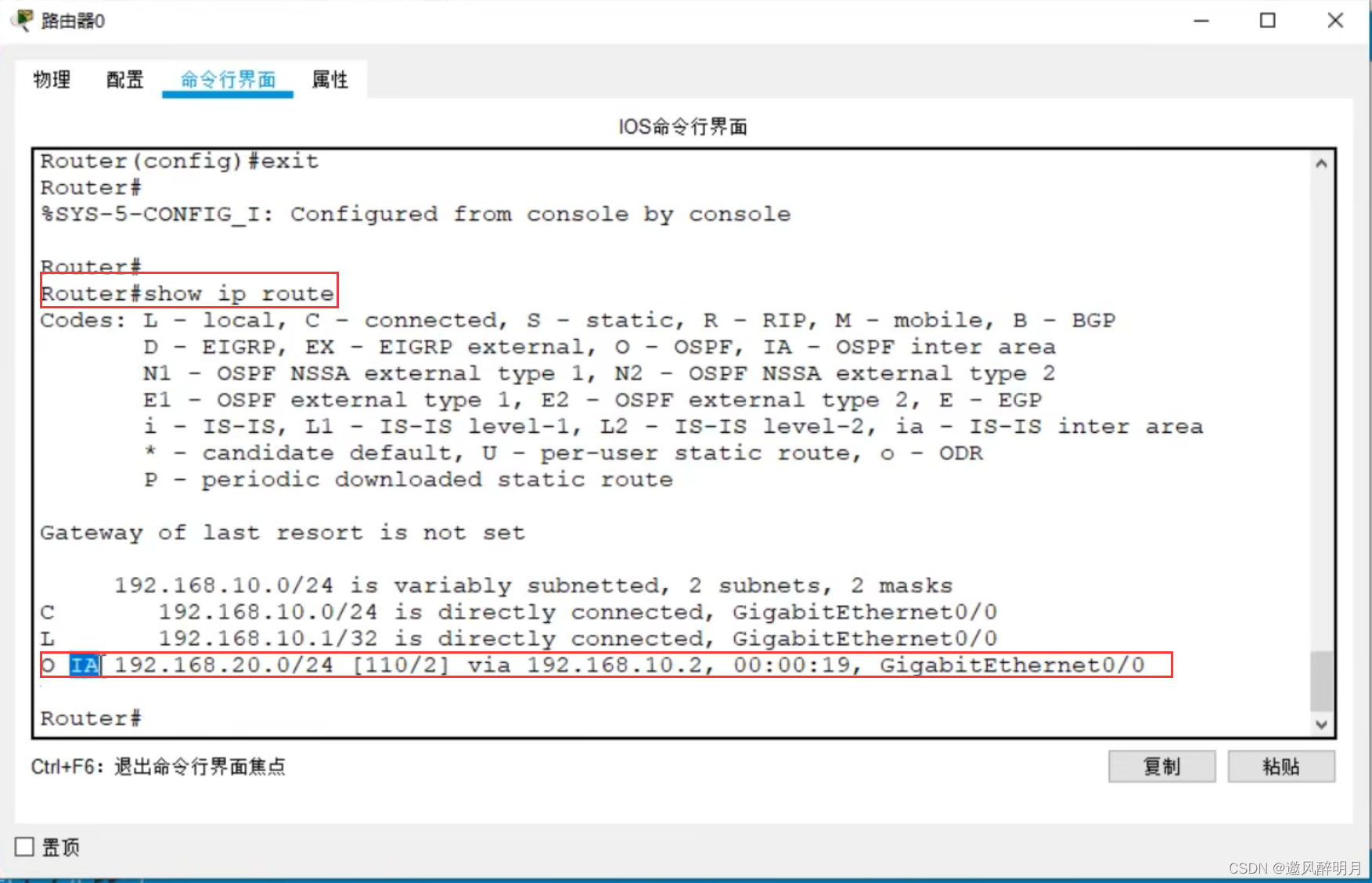

路由器0添加一个检索并添加该段到区域0。 然后到其他路由器并查看路由表

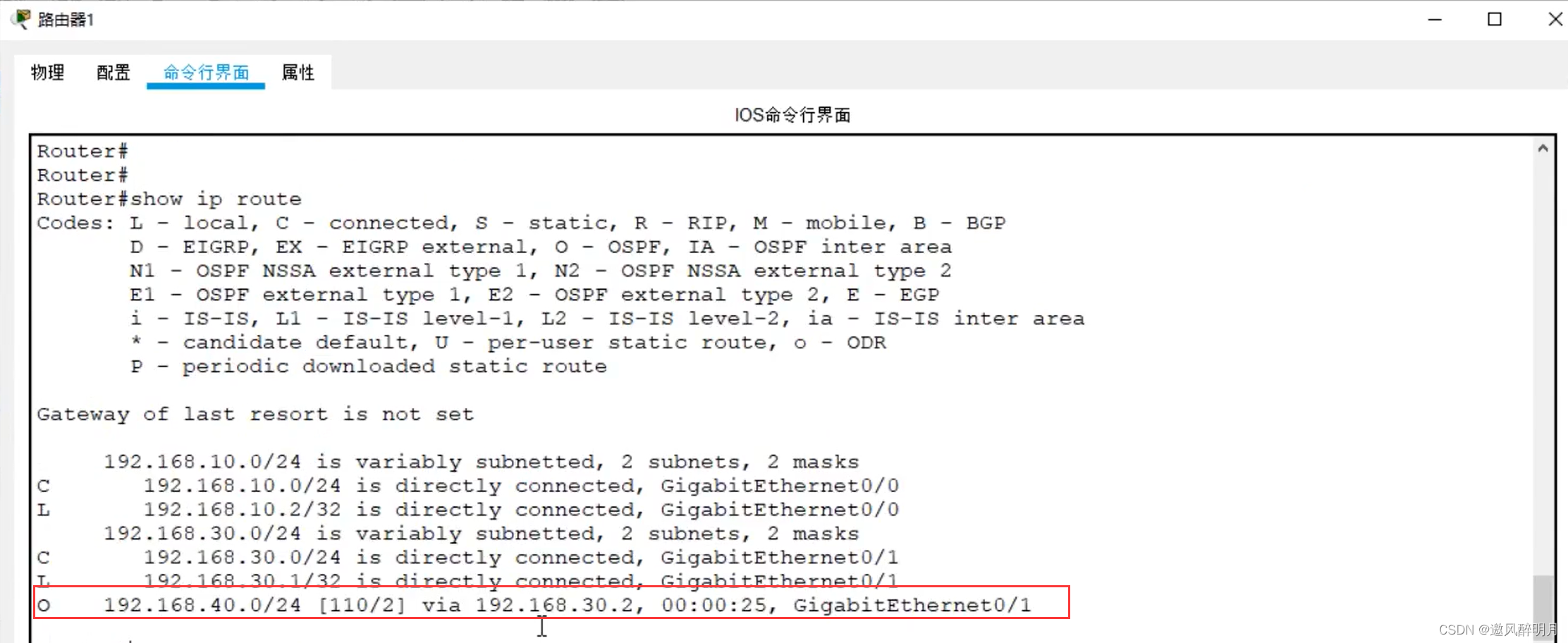

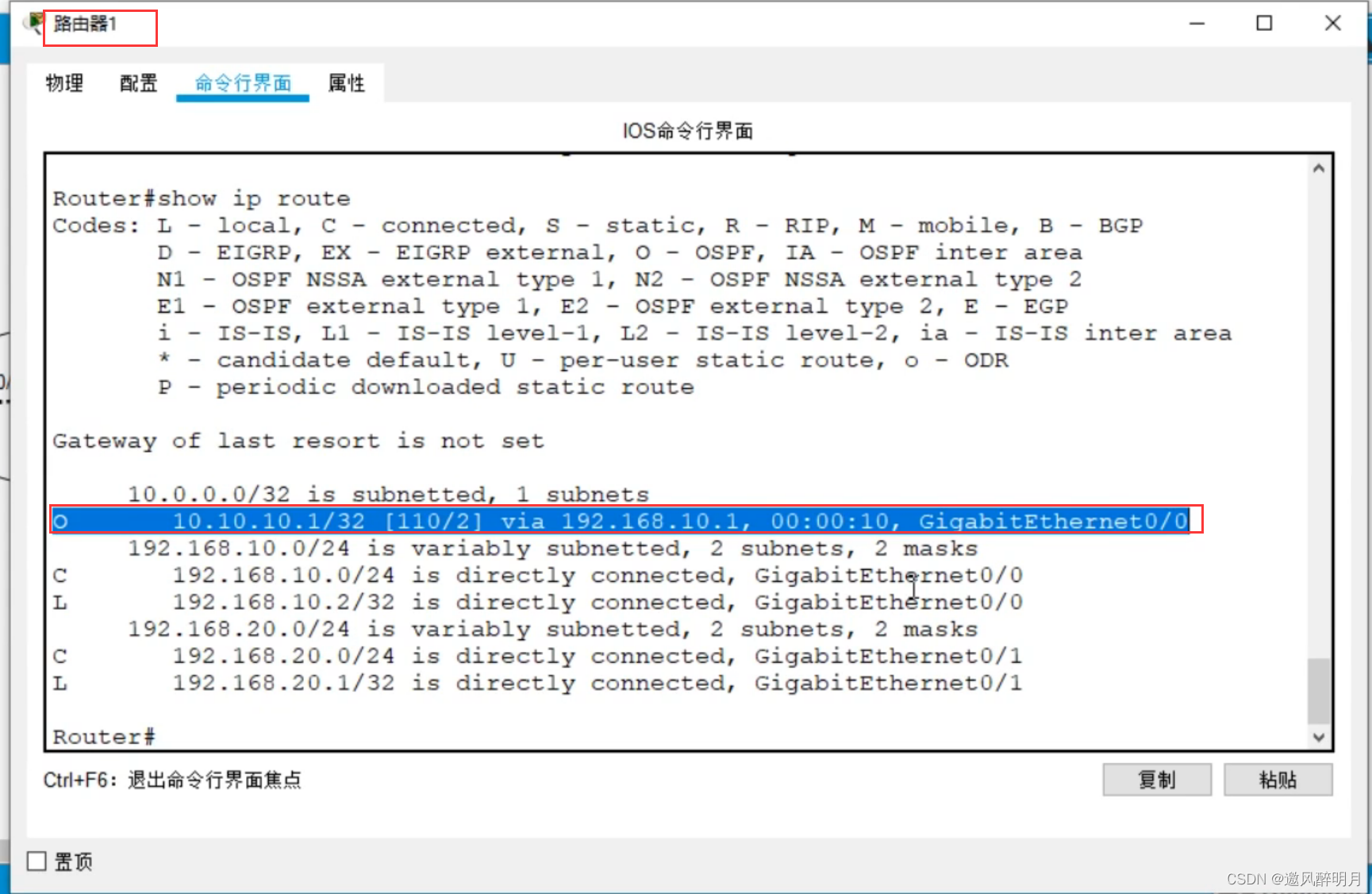

路由器1学习到区域的路线:

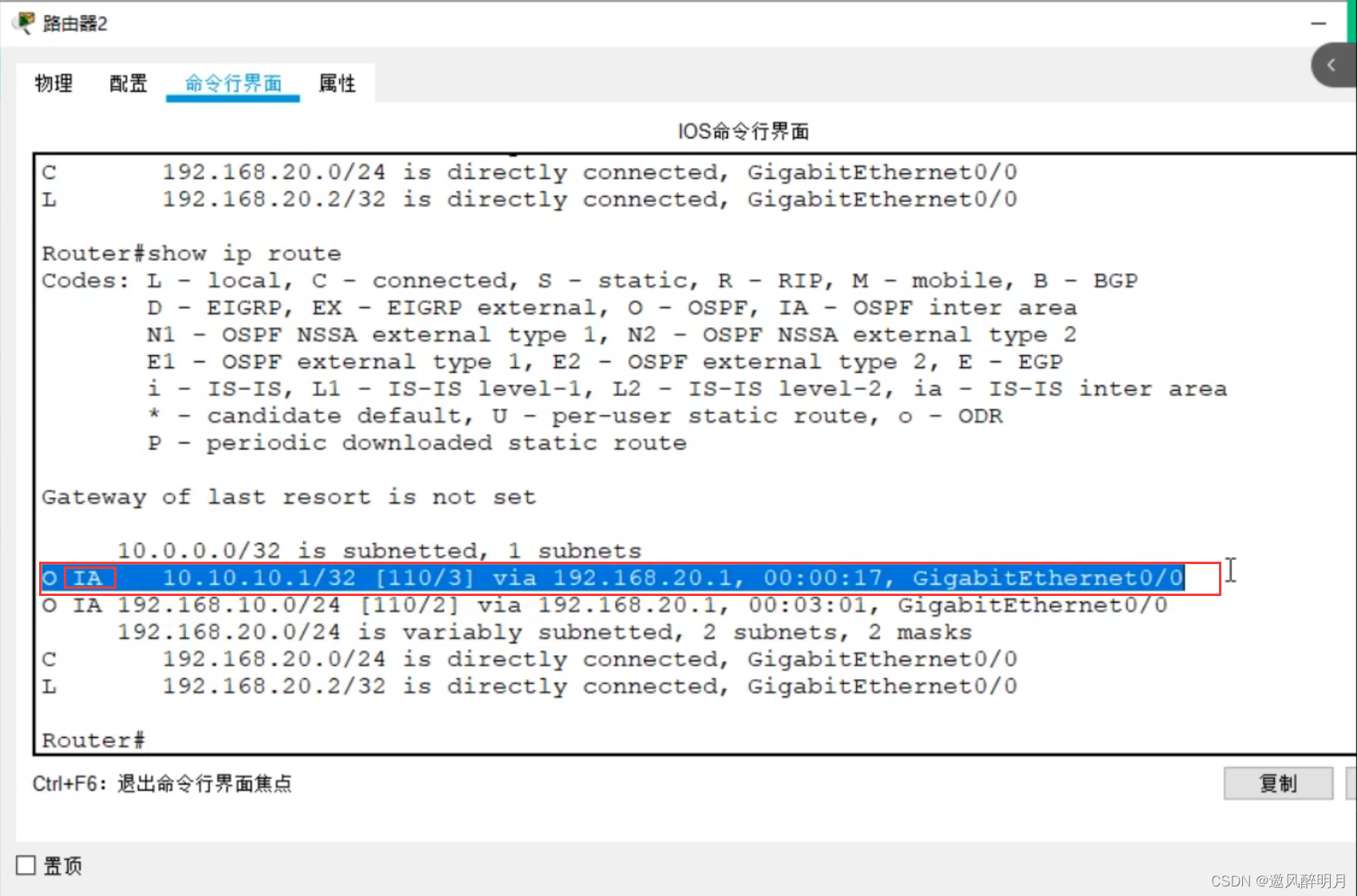

路由器2学习如何在区域间进行路由:

扩展实验：

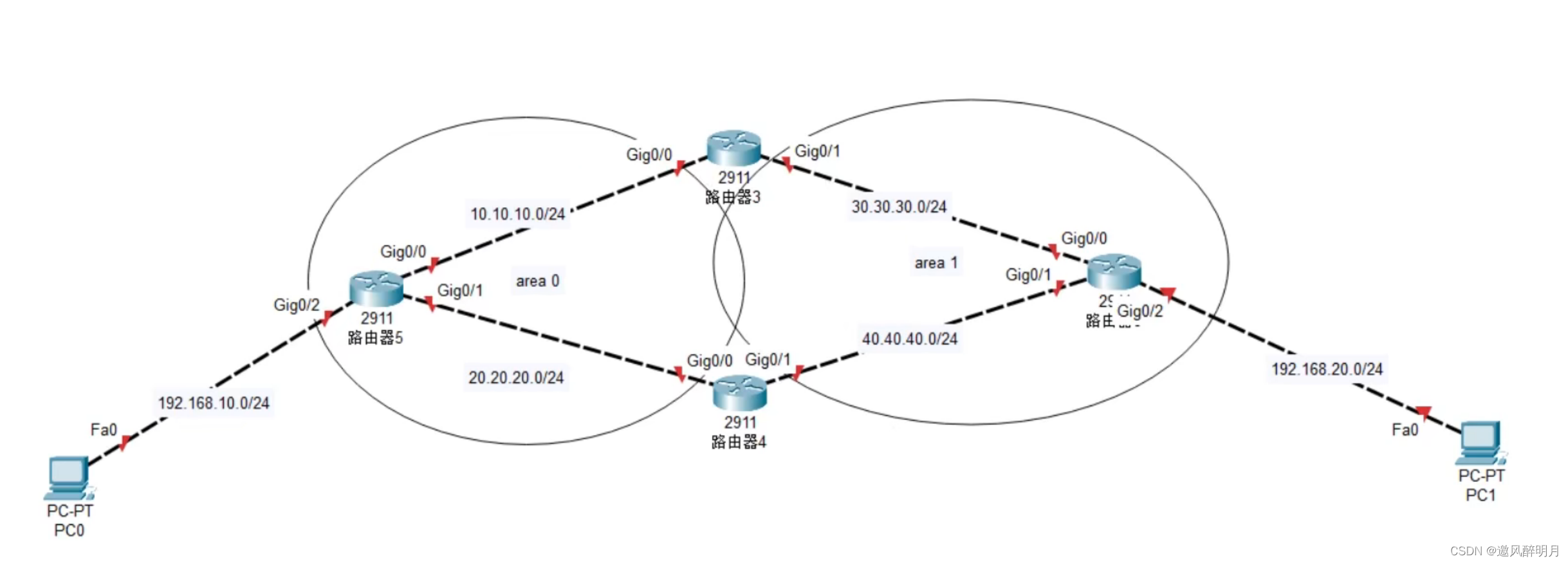

下图显示所有IP地址

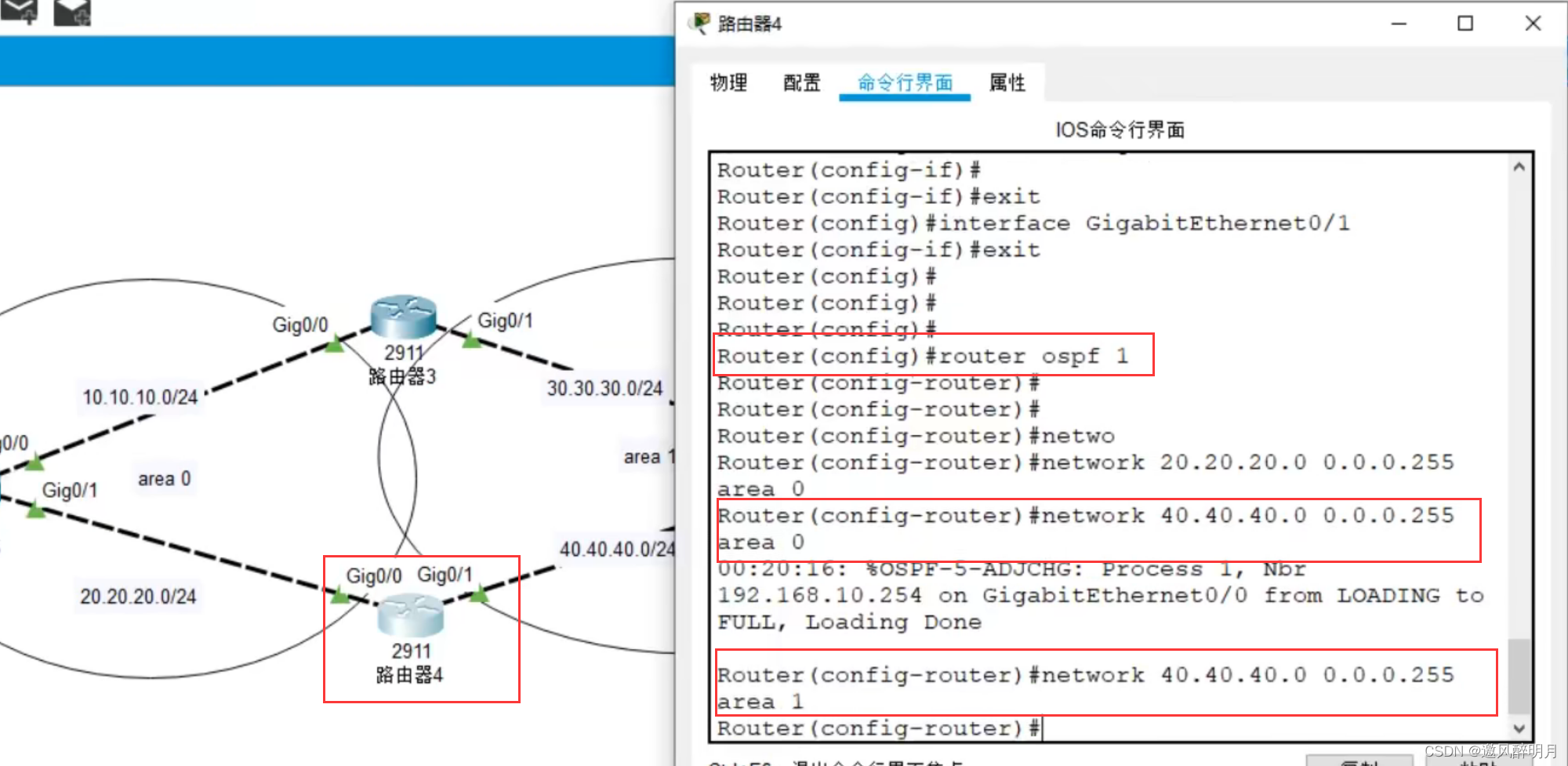

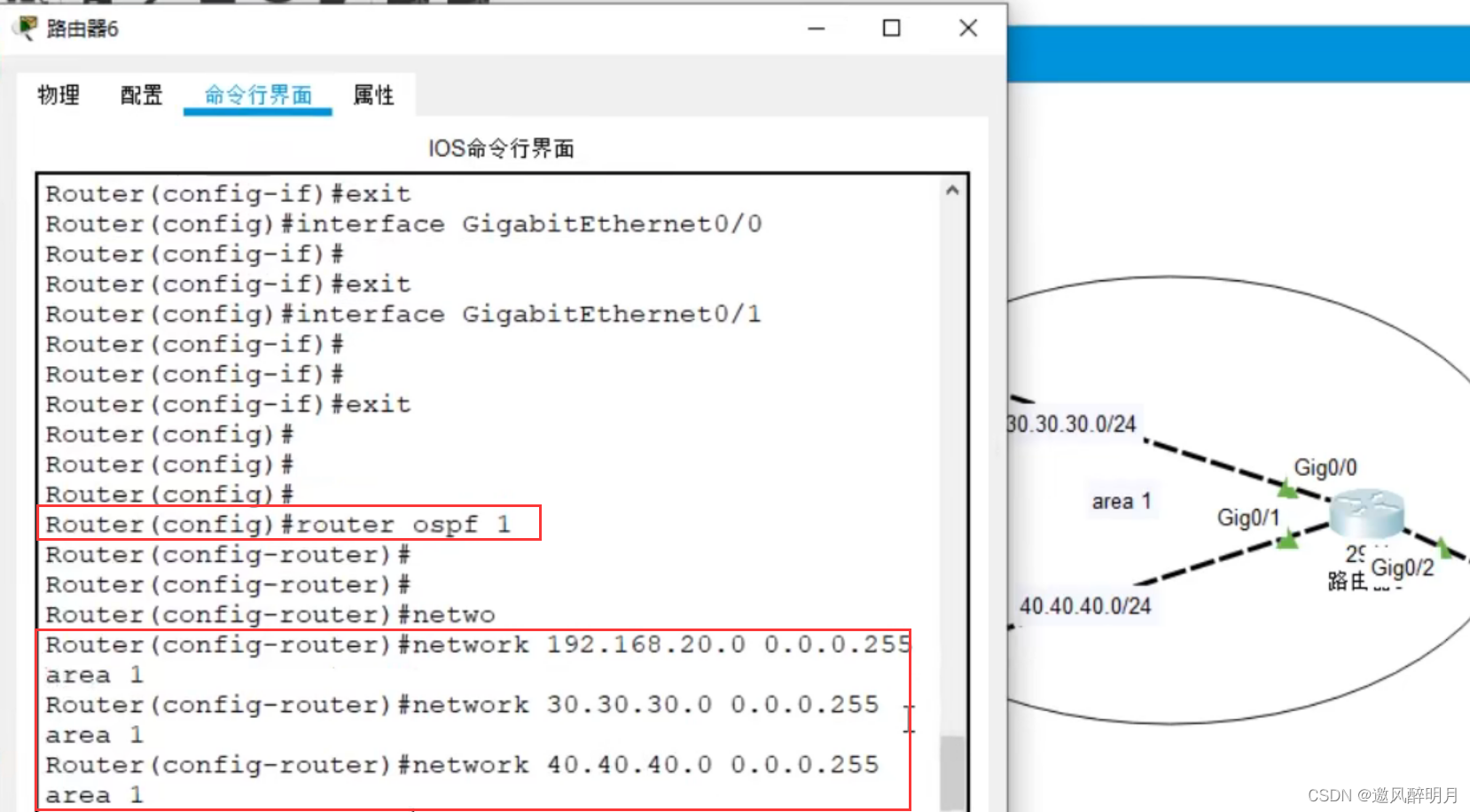

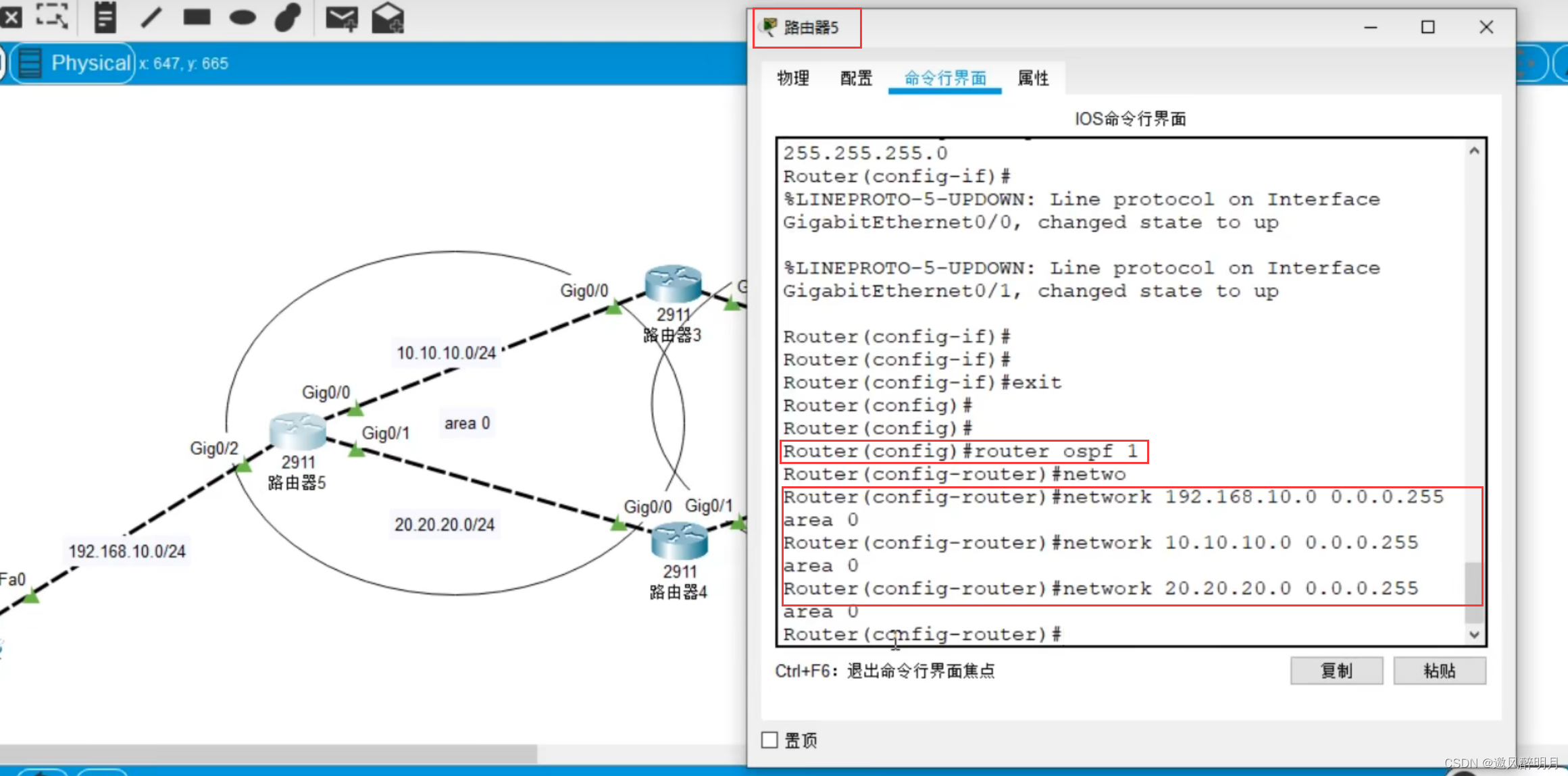

2、宣告

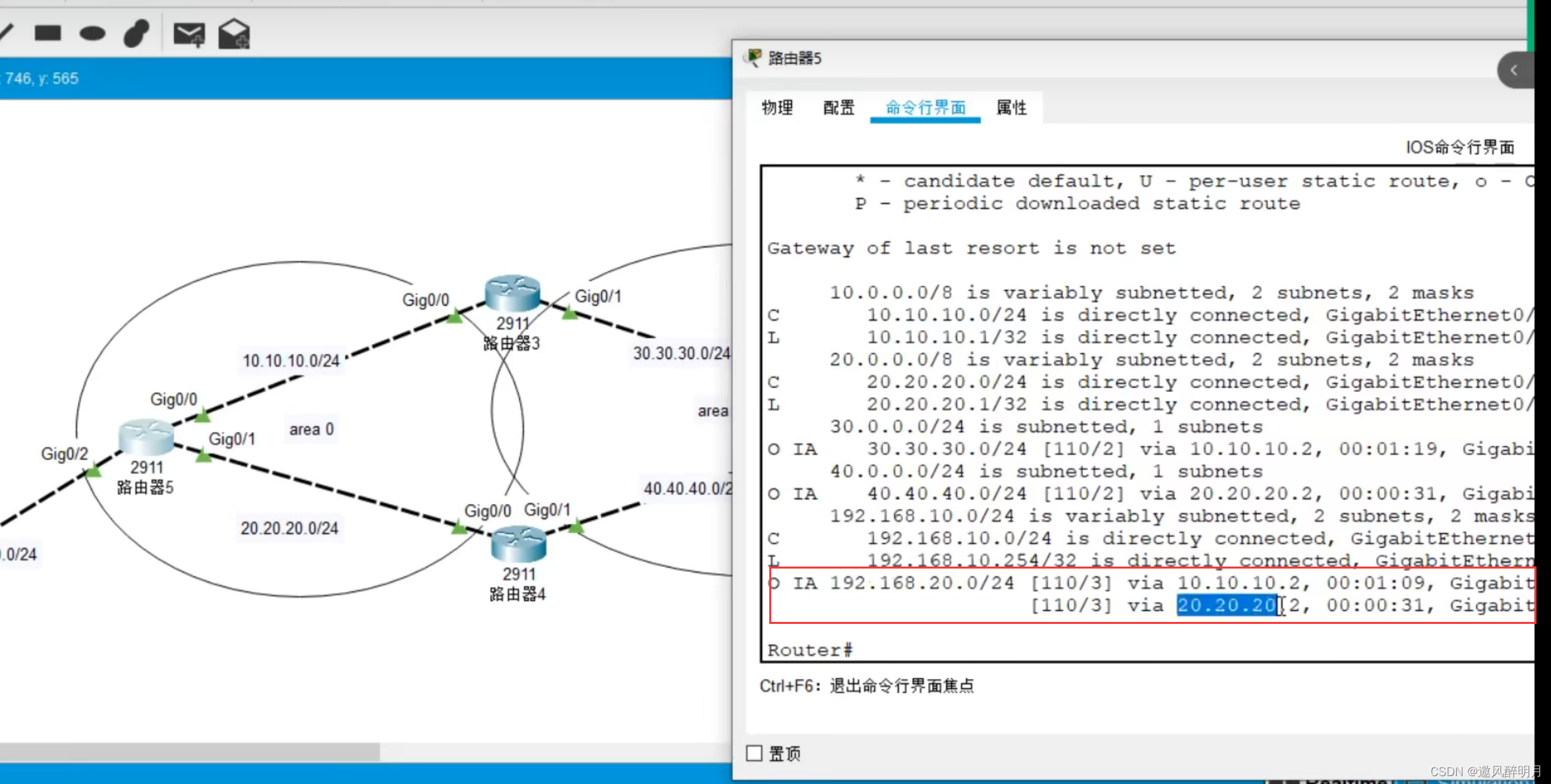

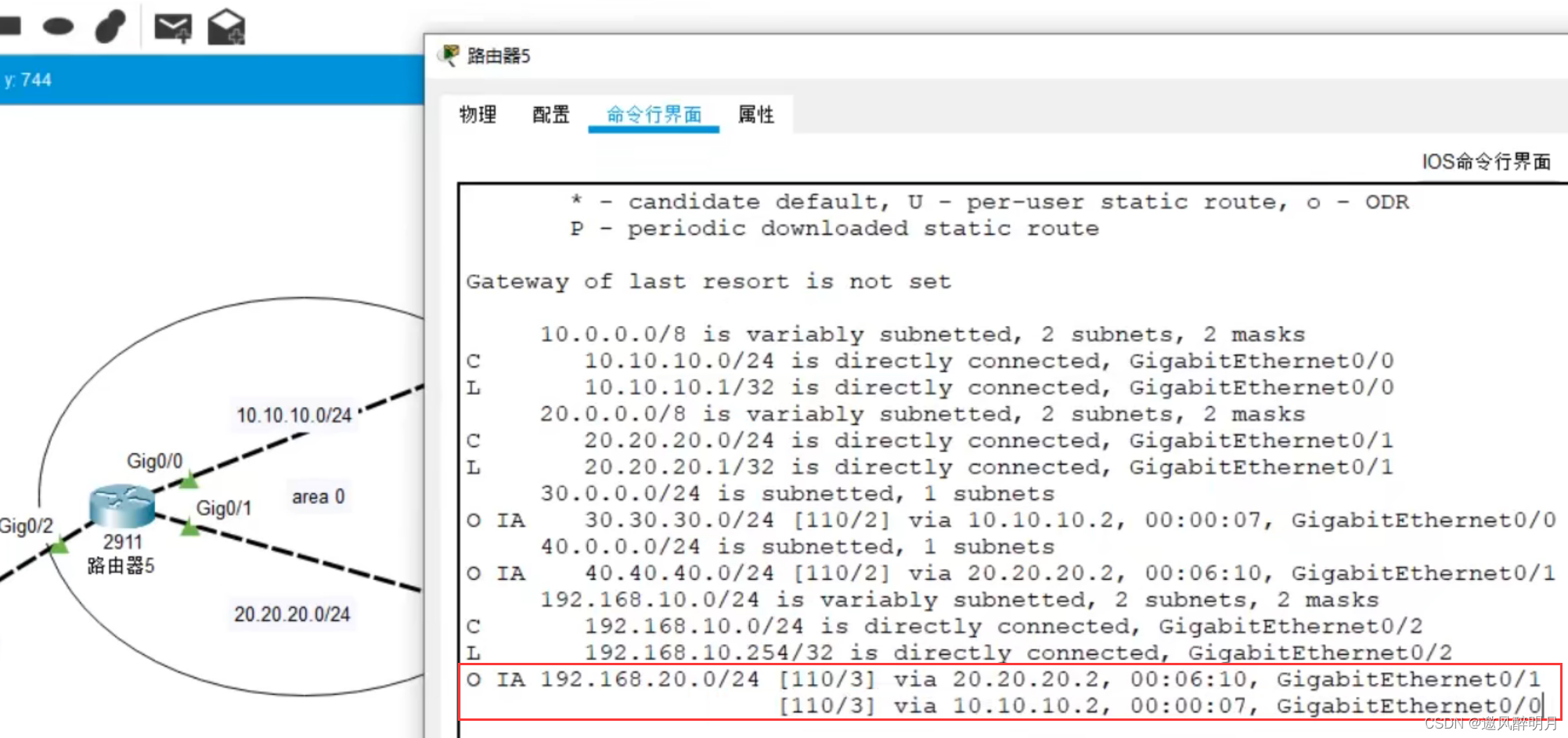

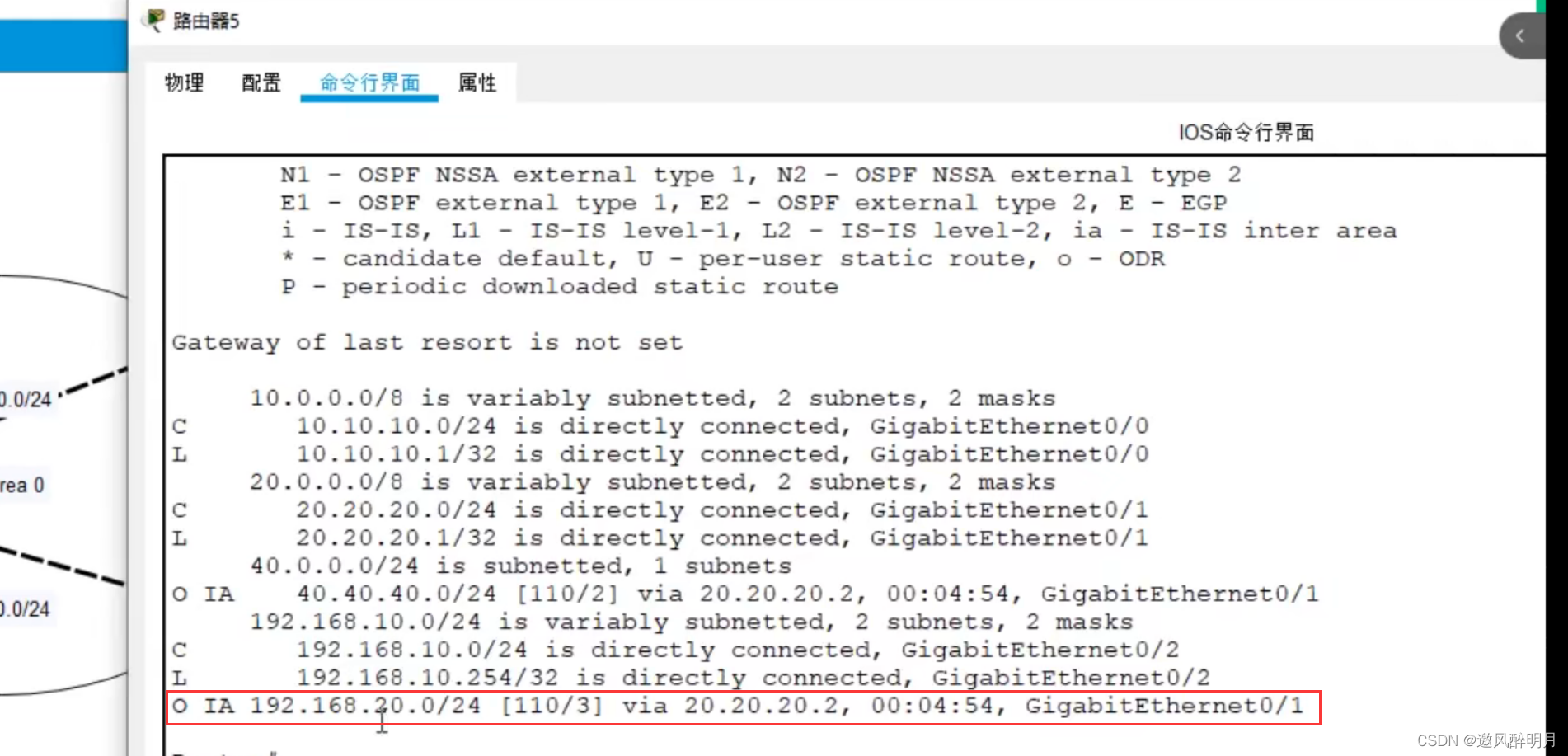

看看路由器5中的路由表,发现装载状态中有两个上下路径

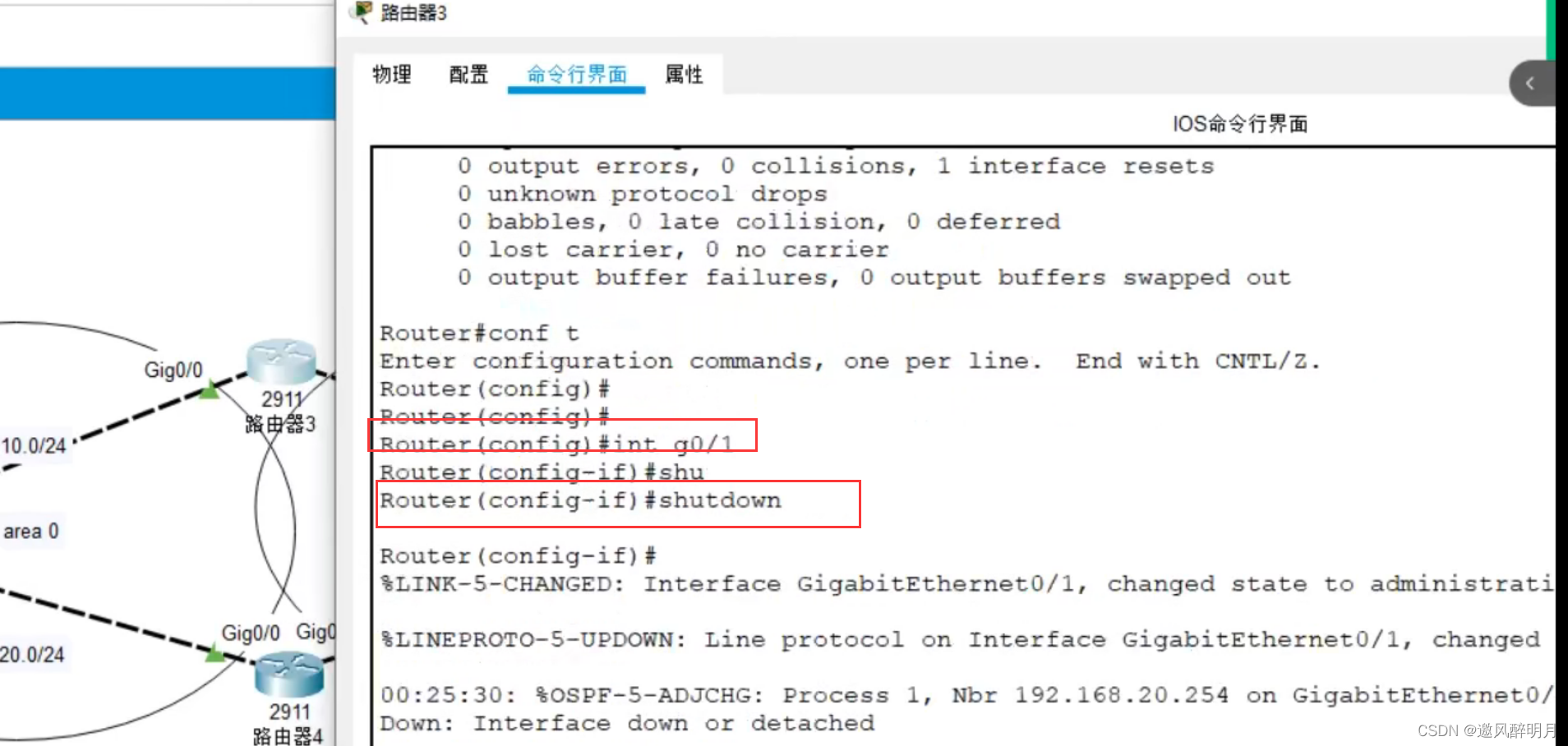

4、想改上面的路由器3的带宽speed，发现改不了。索性直接关掉路由器3的接口，再去查看路由器5的路由表


上面的图显示,载荷路径消失了。

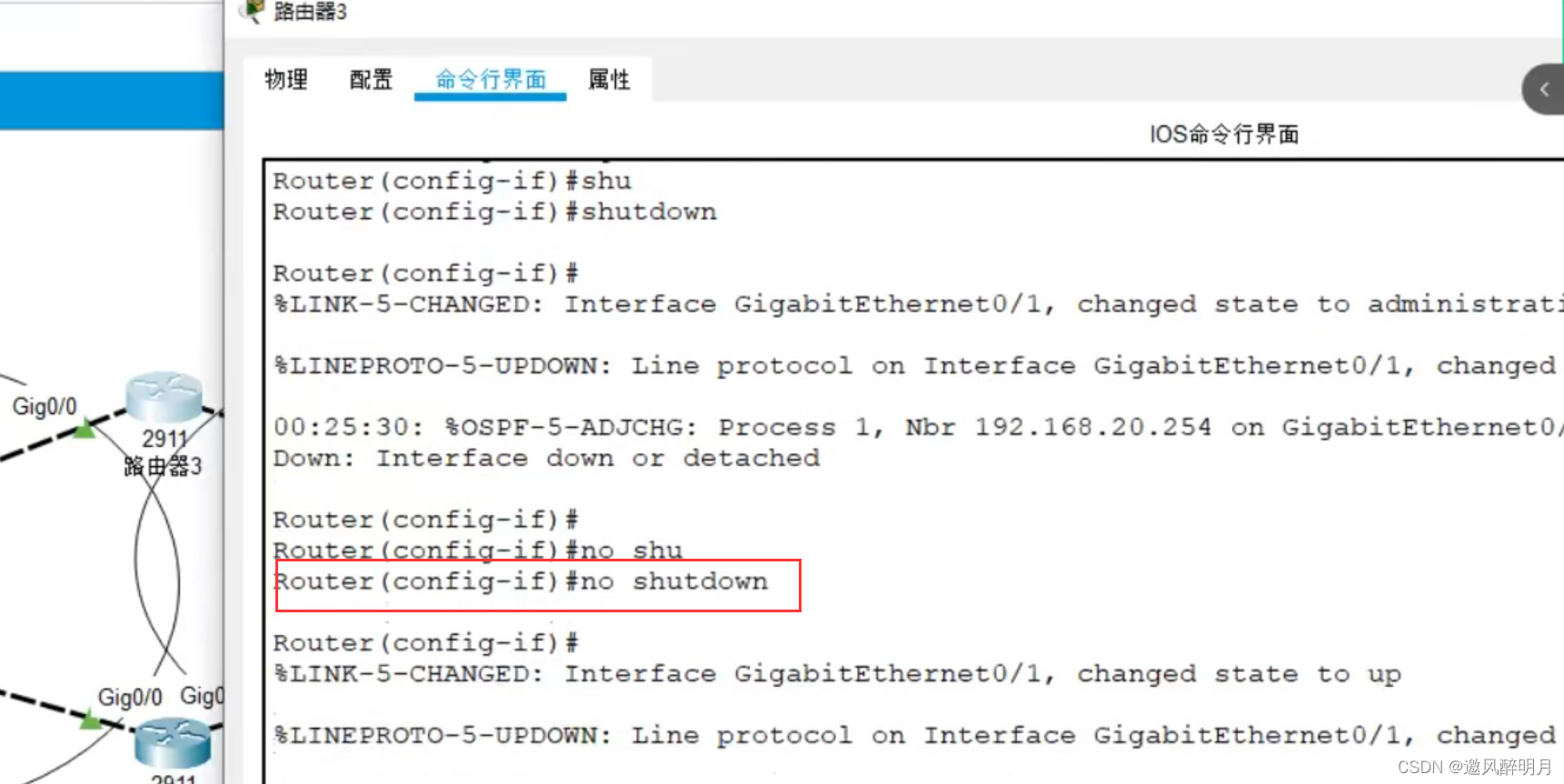

我们又打开了3号路由器的港口,等待5号路由器的装载路线返回


如果链的成本一致,则将形成一个装载路径,否则你会找到下一个跳跃的最佳路径

三、末梢区域

定义

• 只有一个默认路径被输出为其区域。
• 一个区域不能是虚拟链路的过境区域
• 外围区域没有自主系统边界路由器ASBR.
• 不是骨干区域0

特征

• 没有LSA4、5、7在边缘地区
• 除了默认路由的LSA3通知,没有LSA3、4、5或7。
• 在该区域减少链路国家通知

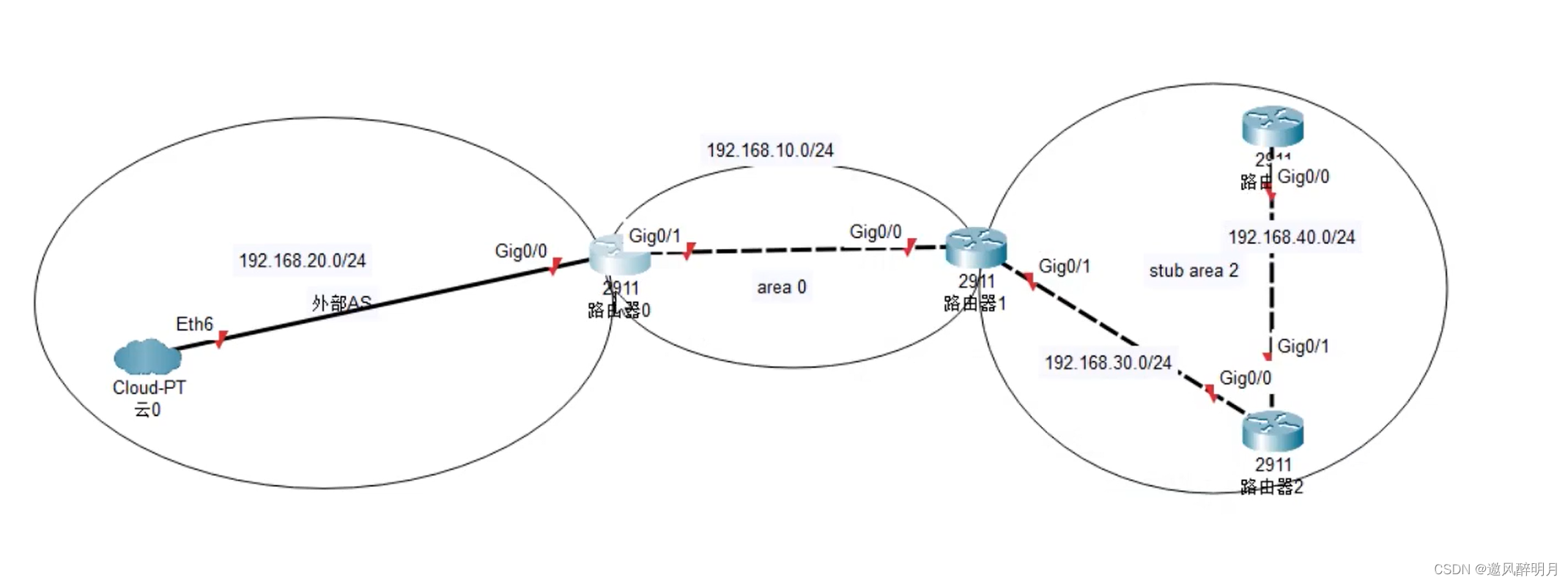

放置设备并连接,如图所示

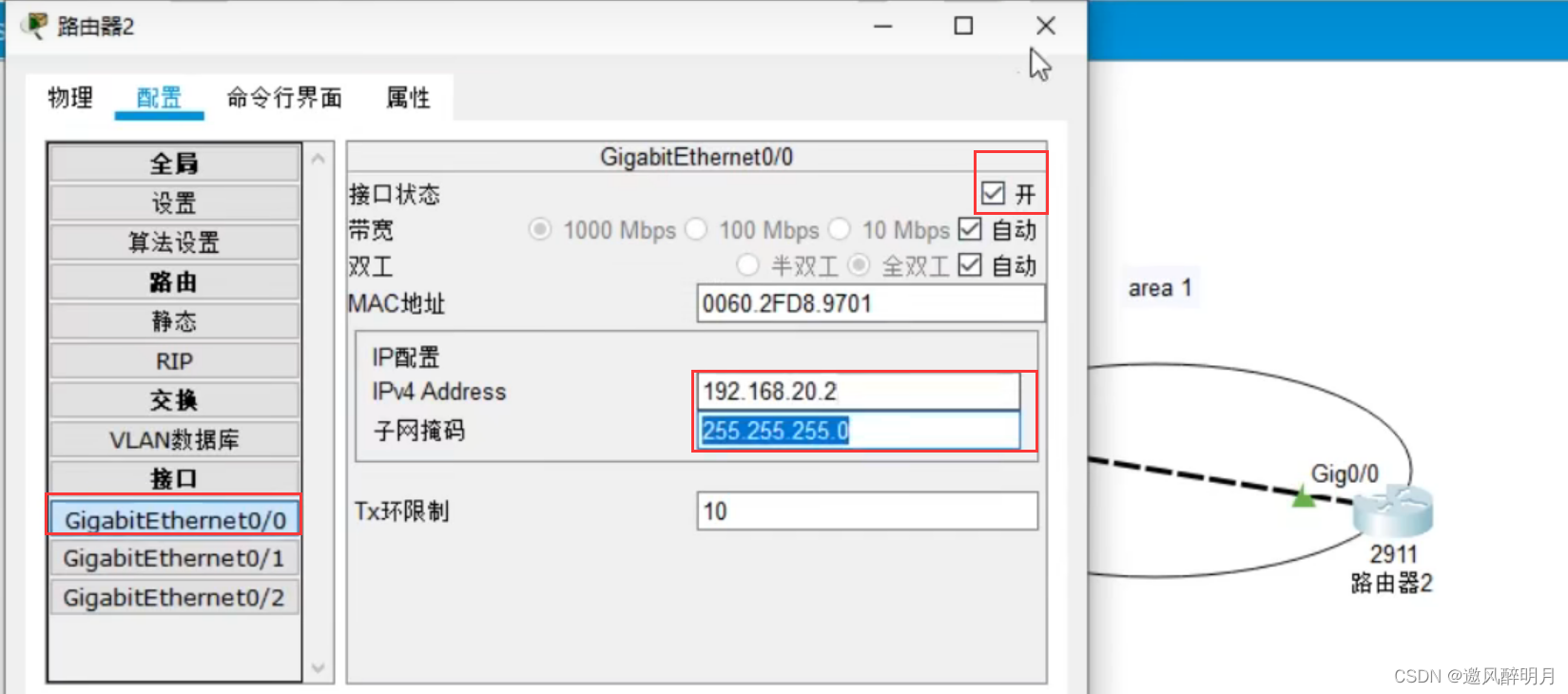

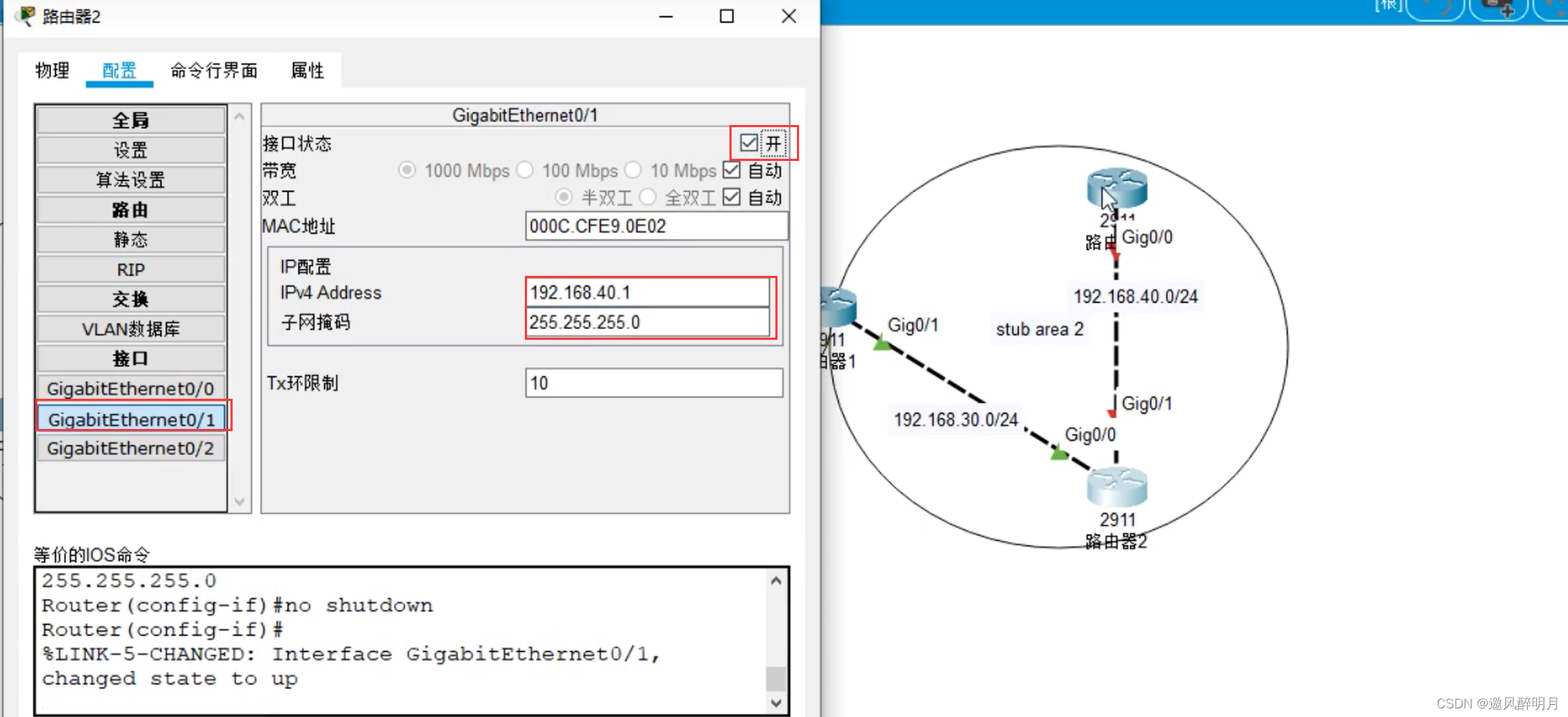

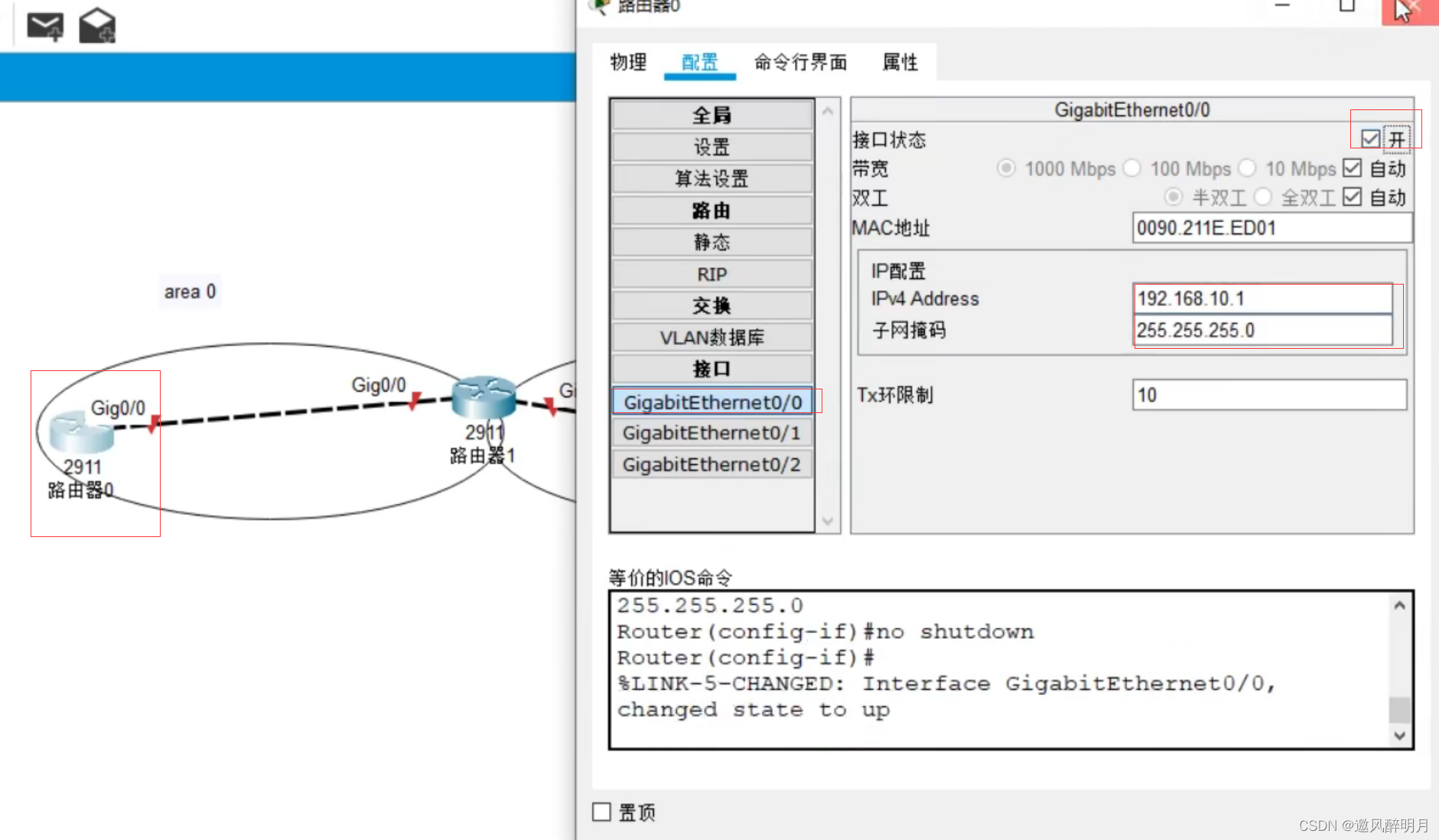

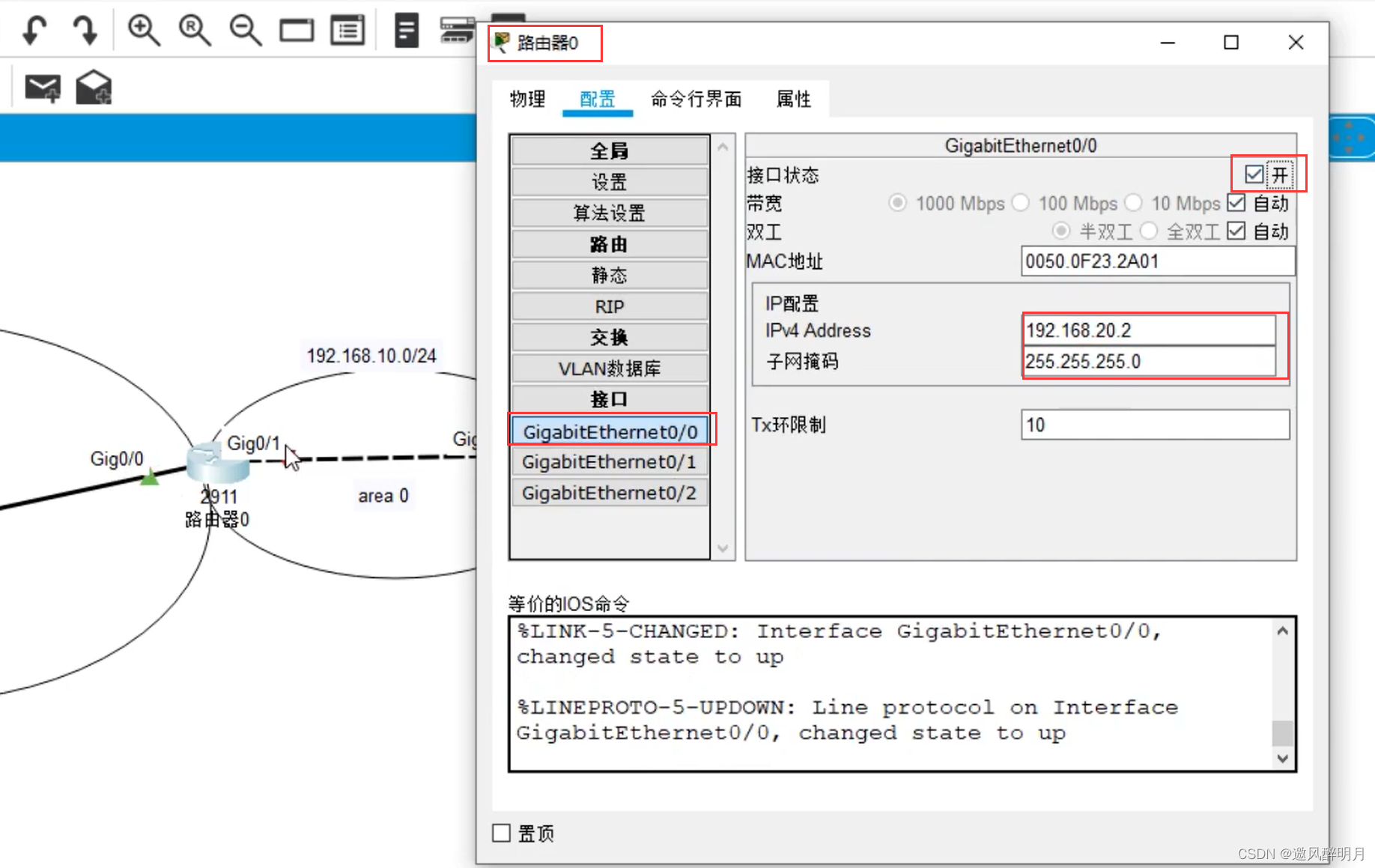

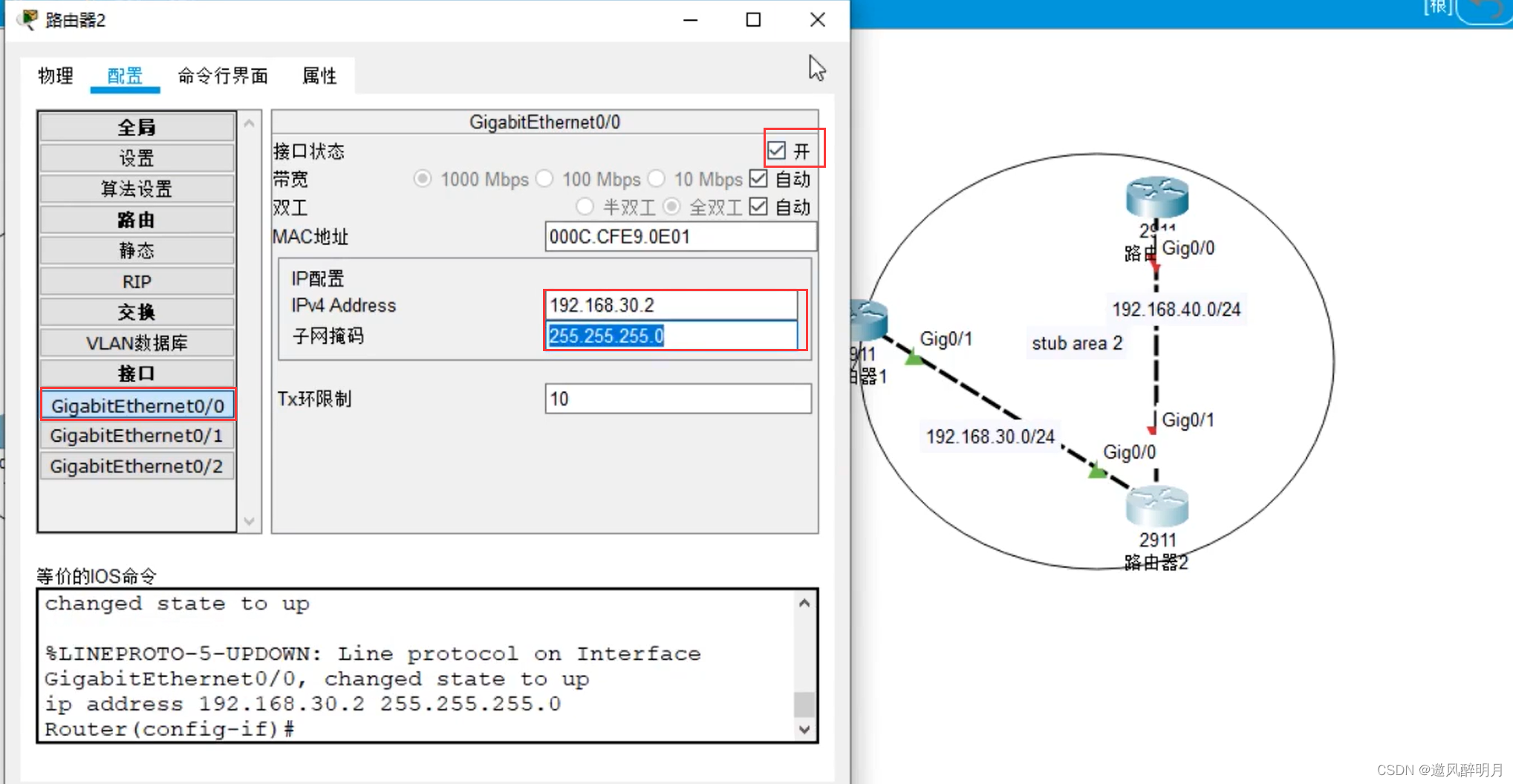

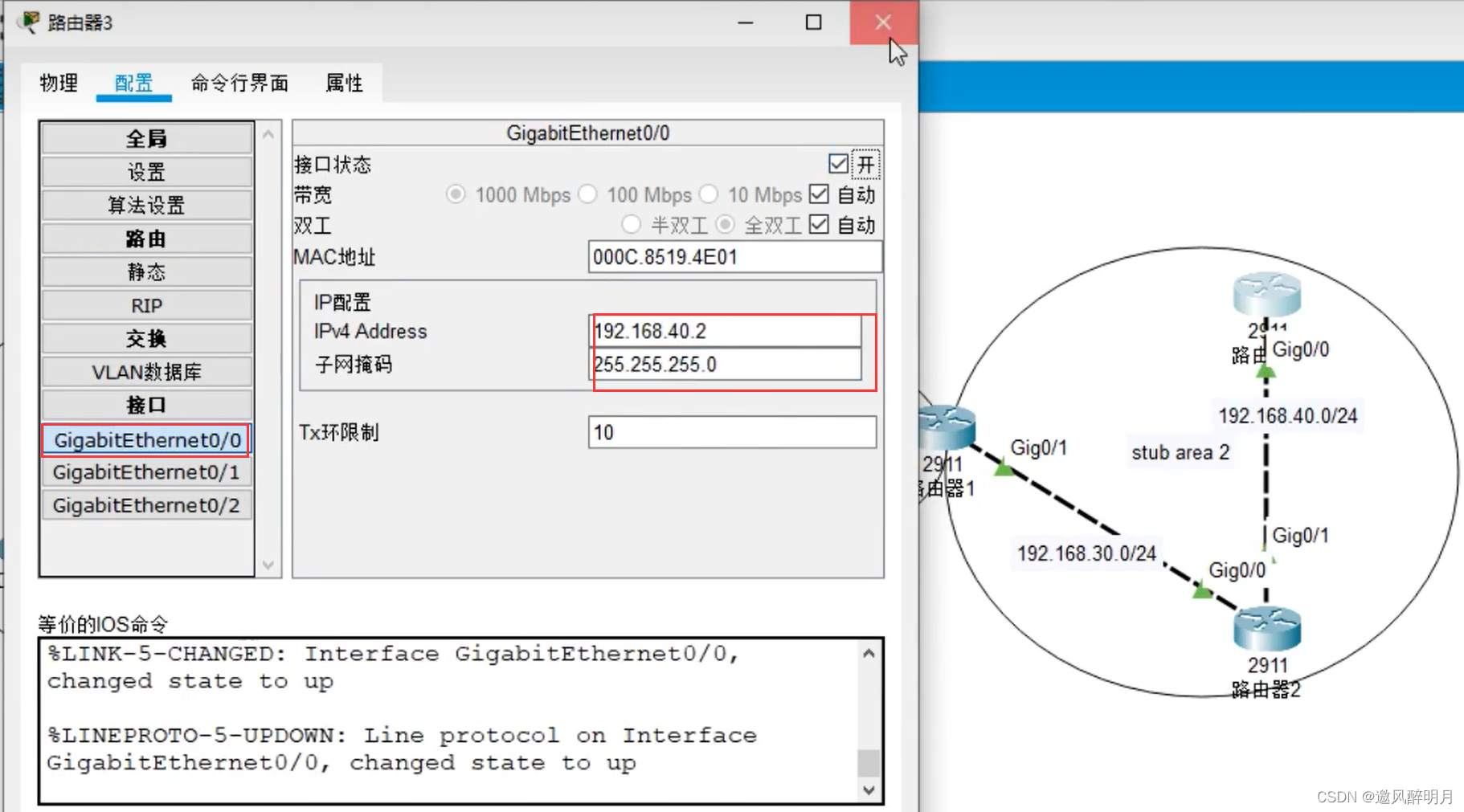

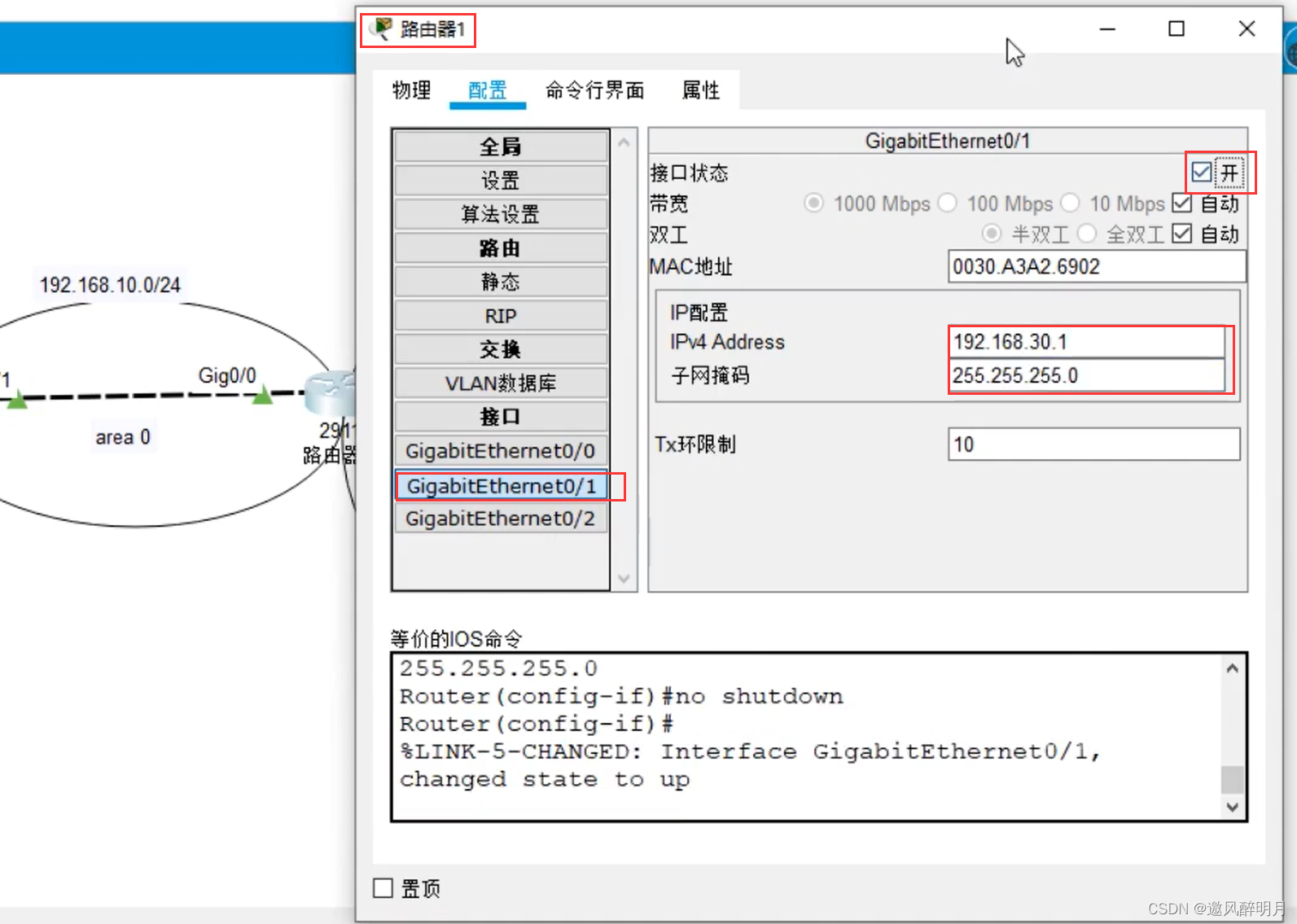

根据图表配置IP地址,链路左侧的接口配置为1,链路右侧的接口配置为2

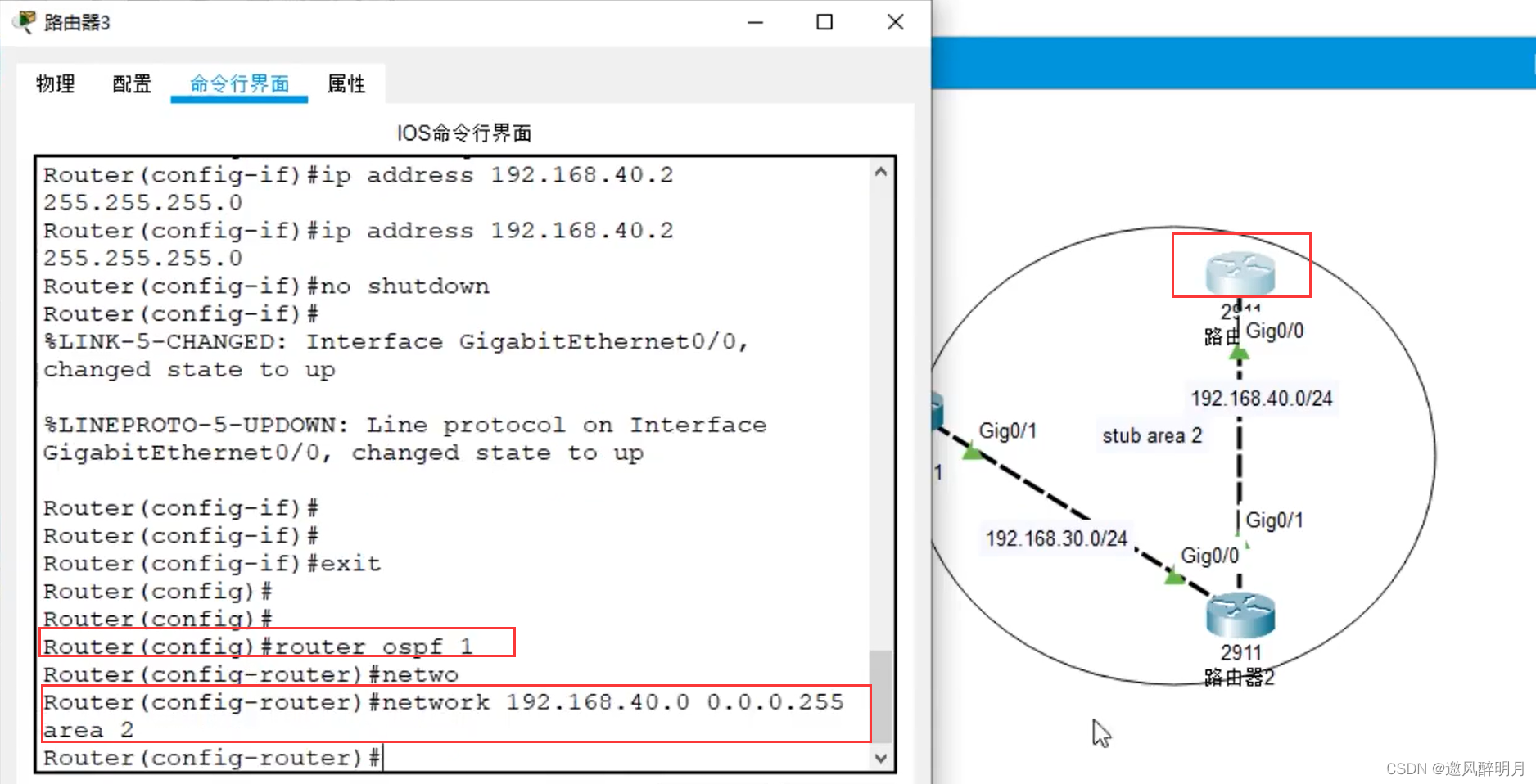

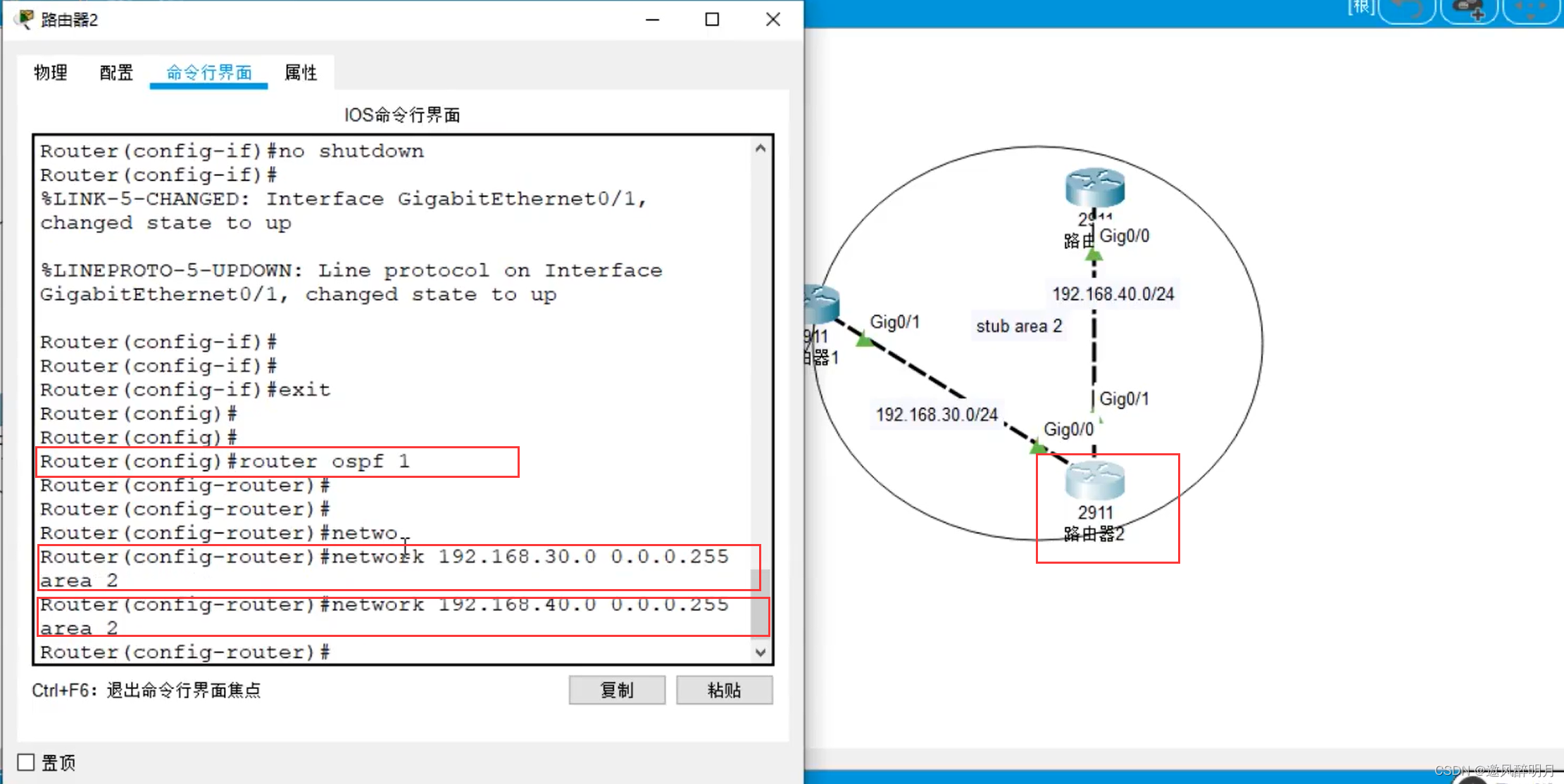

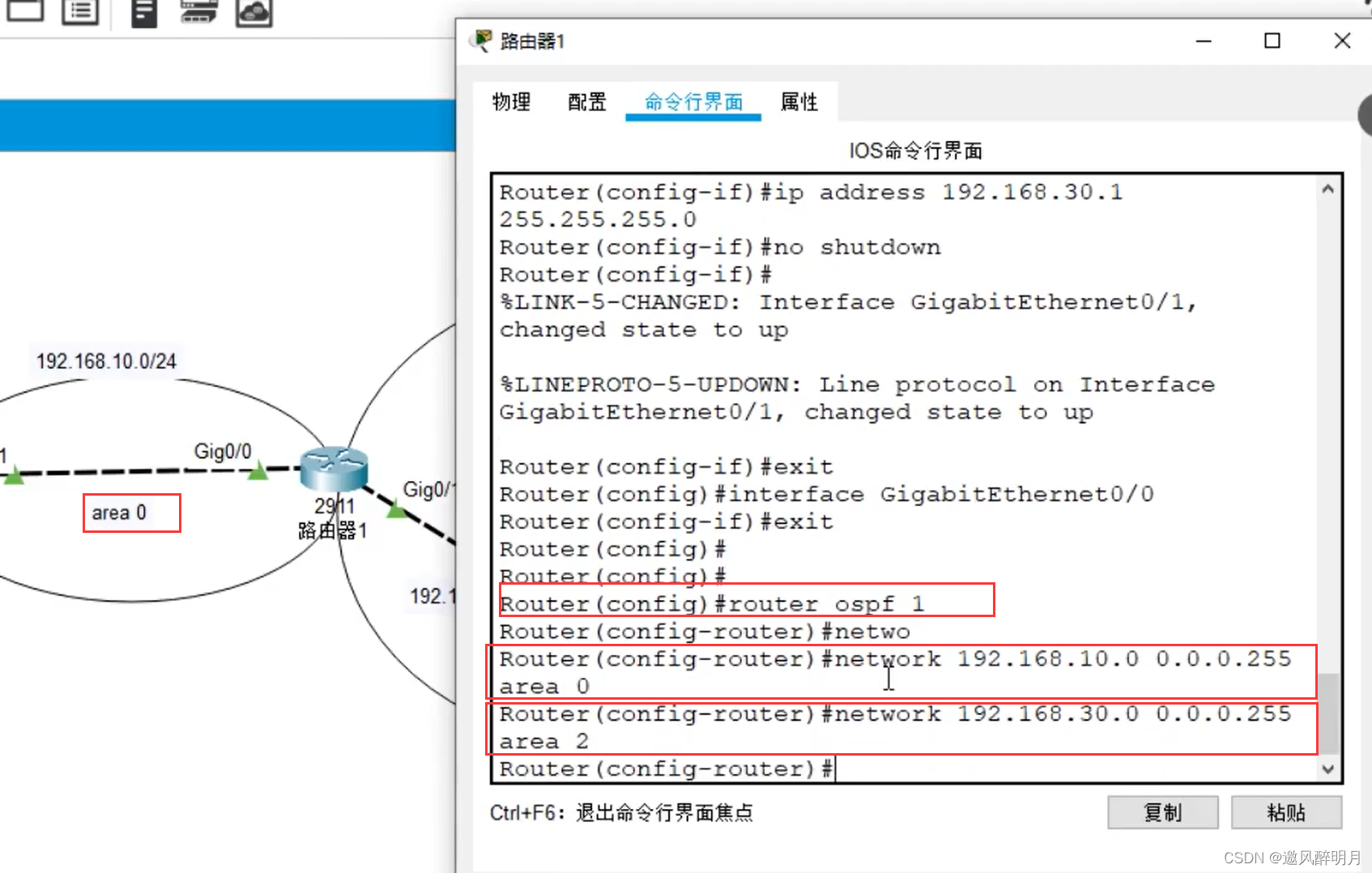

3、宣告并划分区域

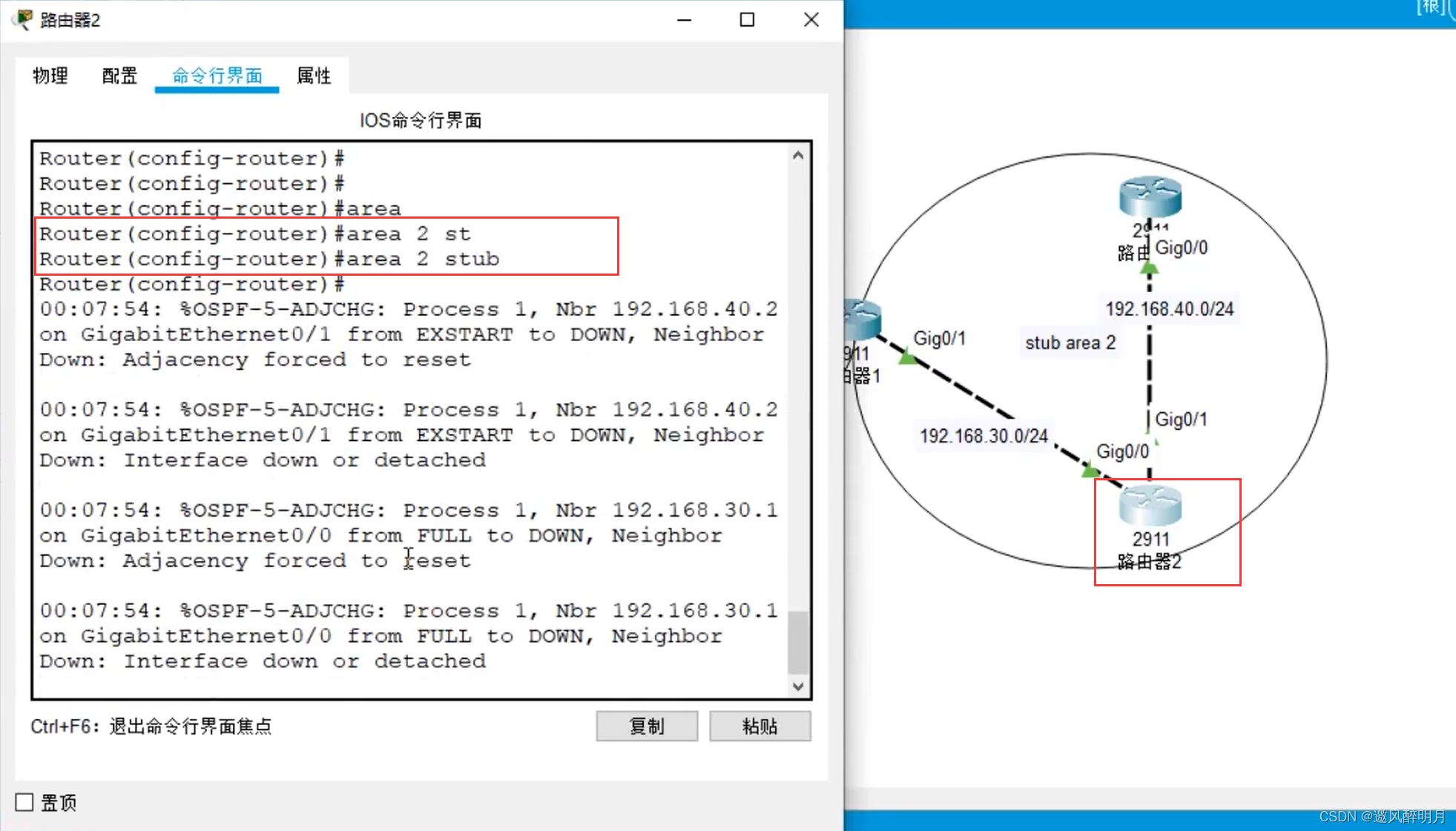

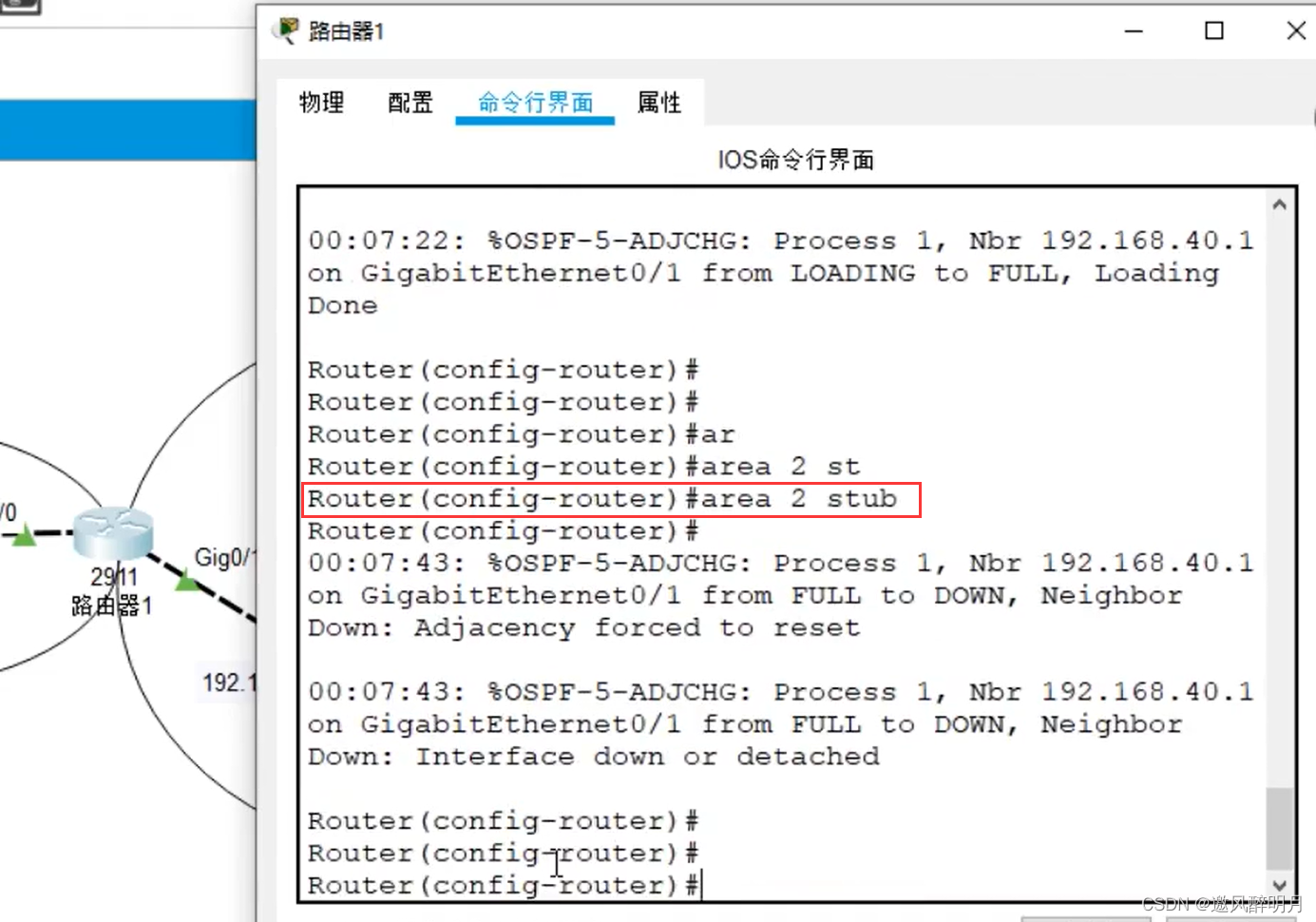

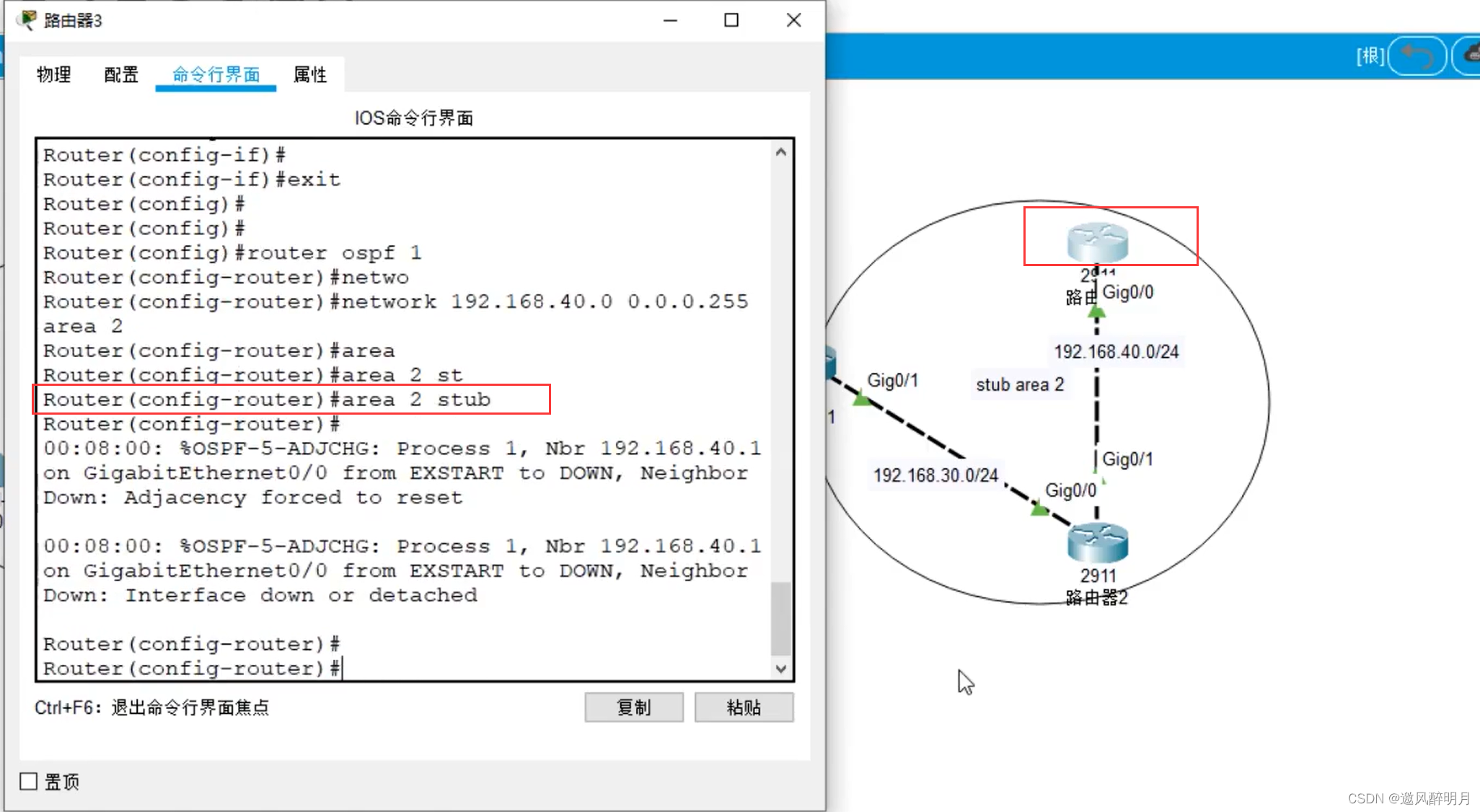

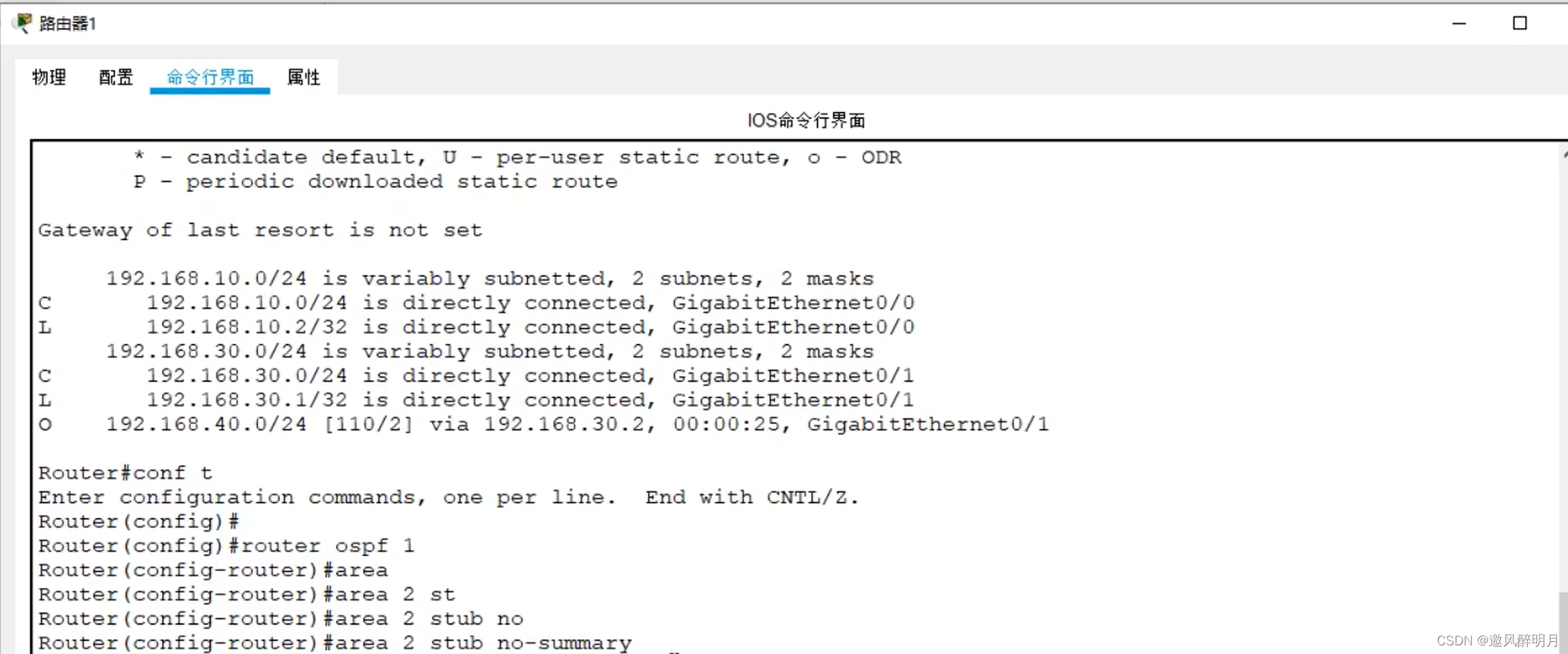

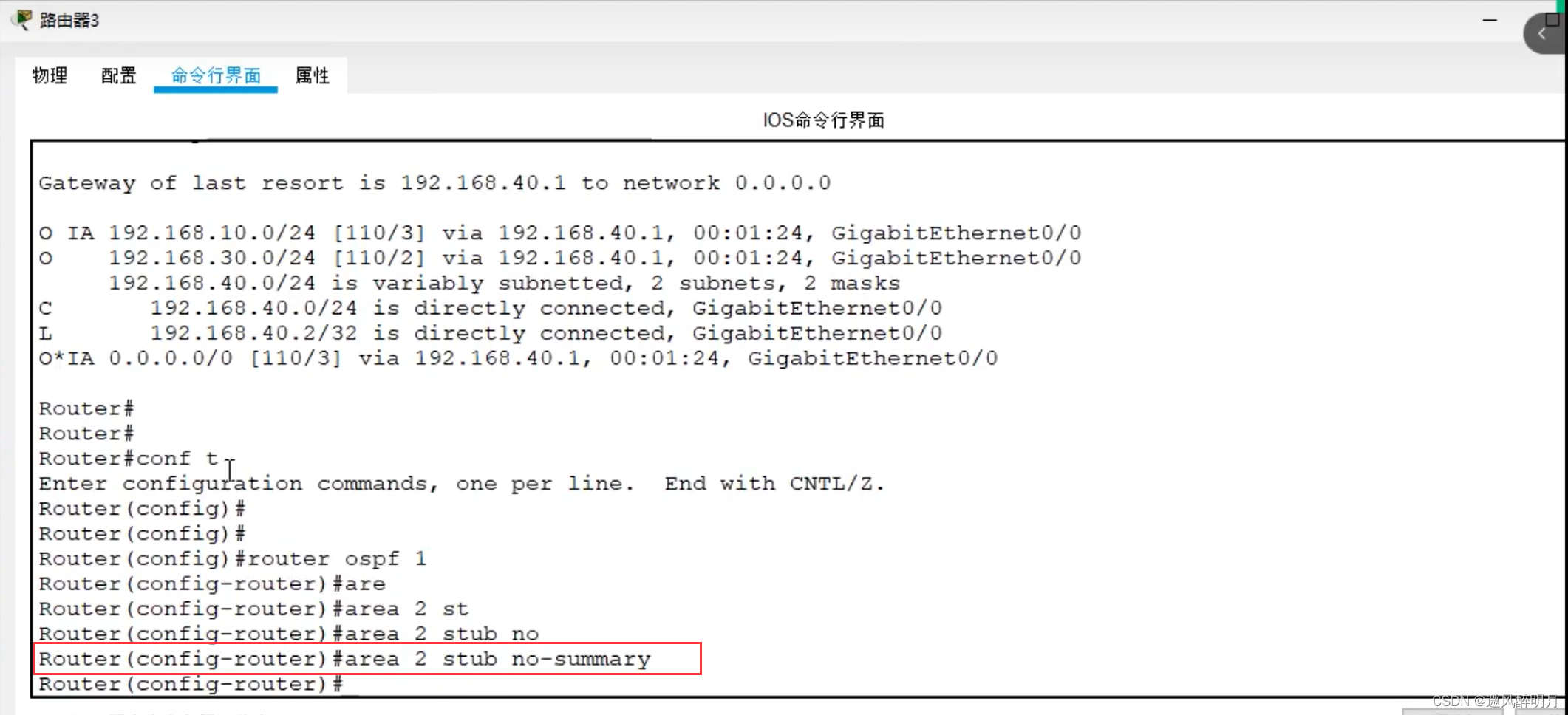

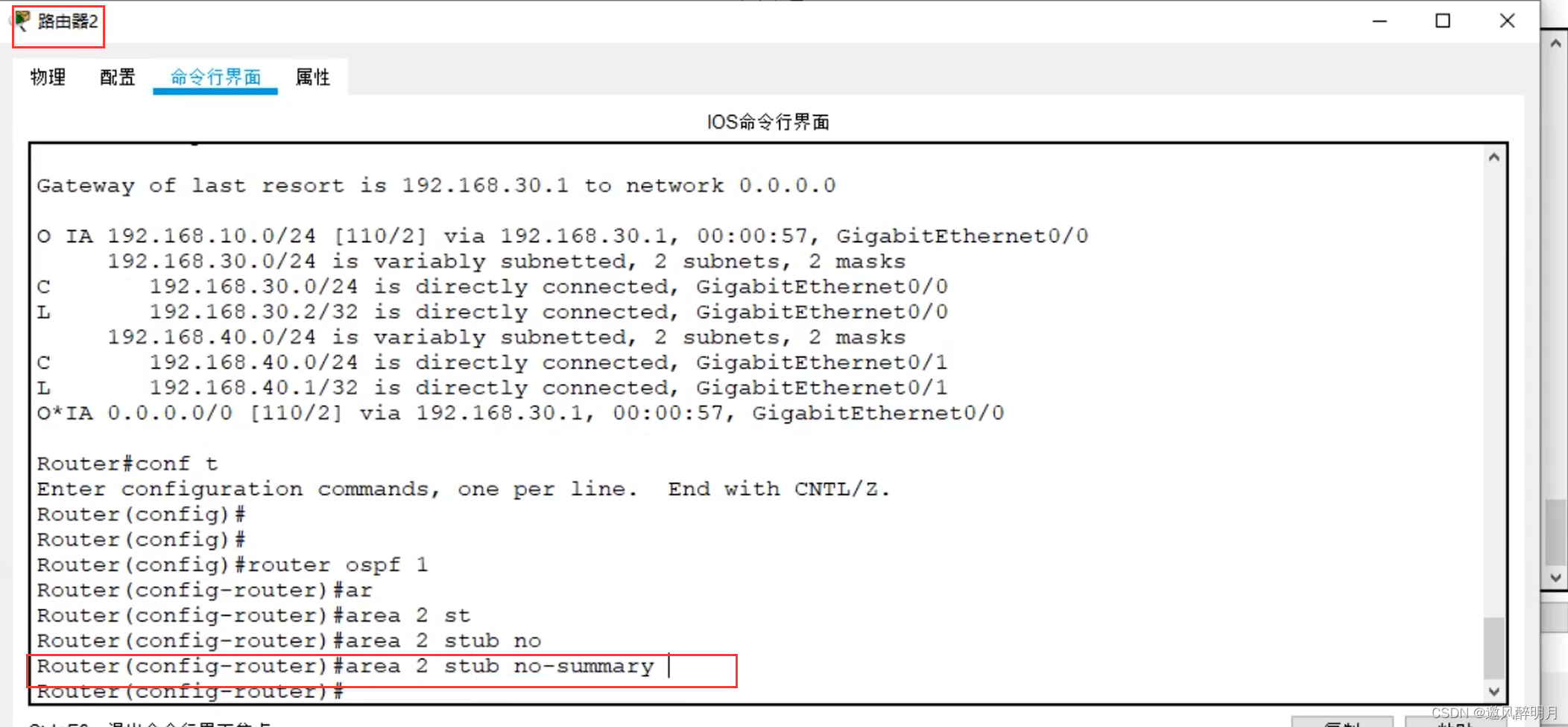

将区域2设置为stub区域,即末端区域

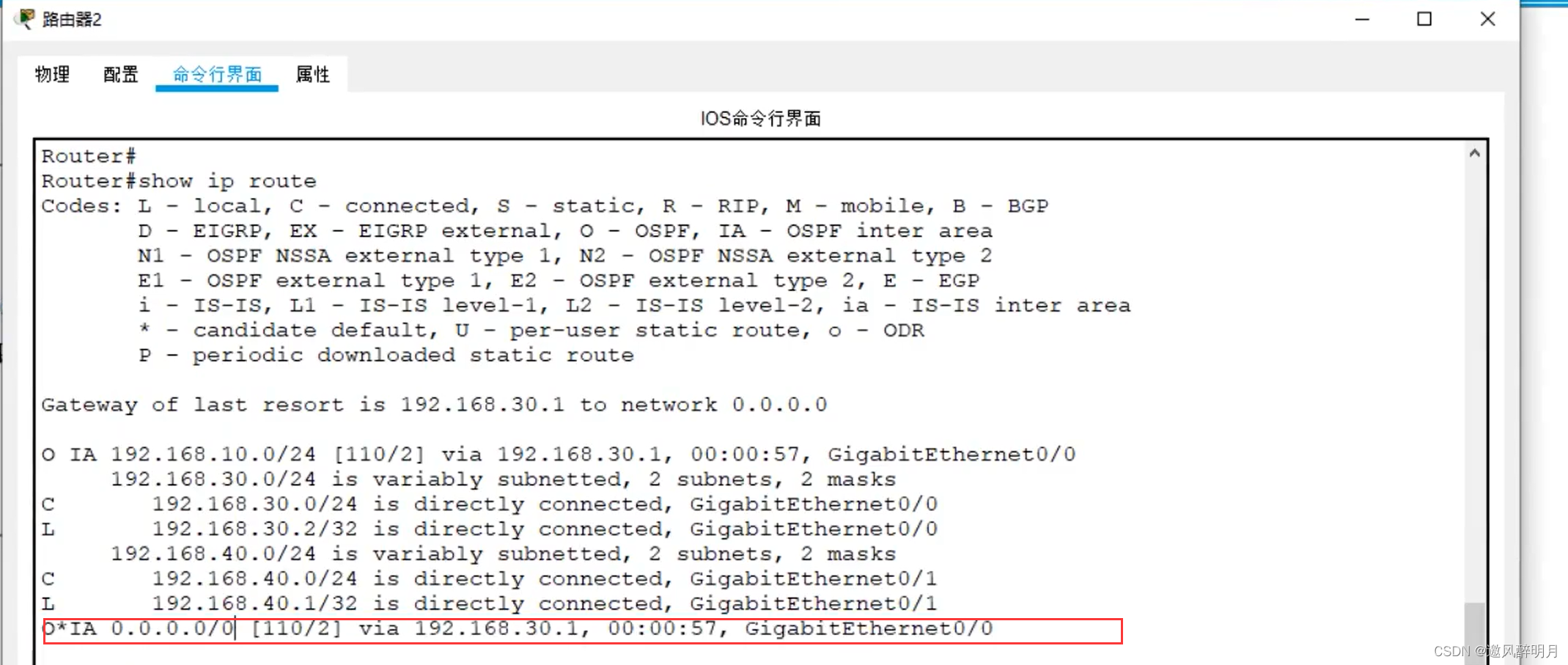

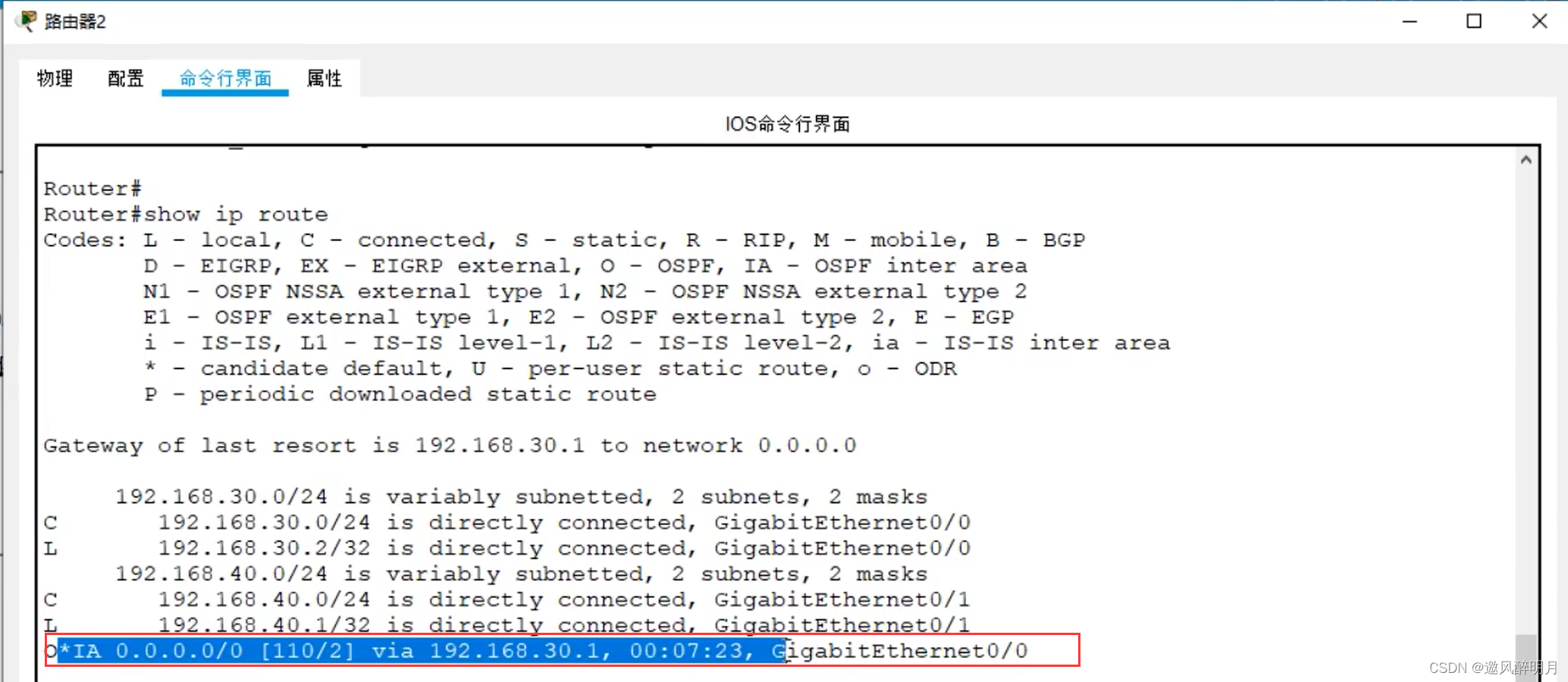

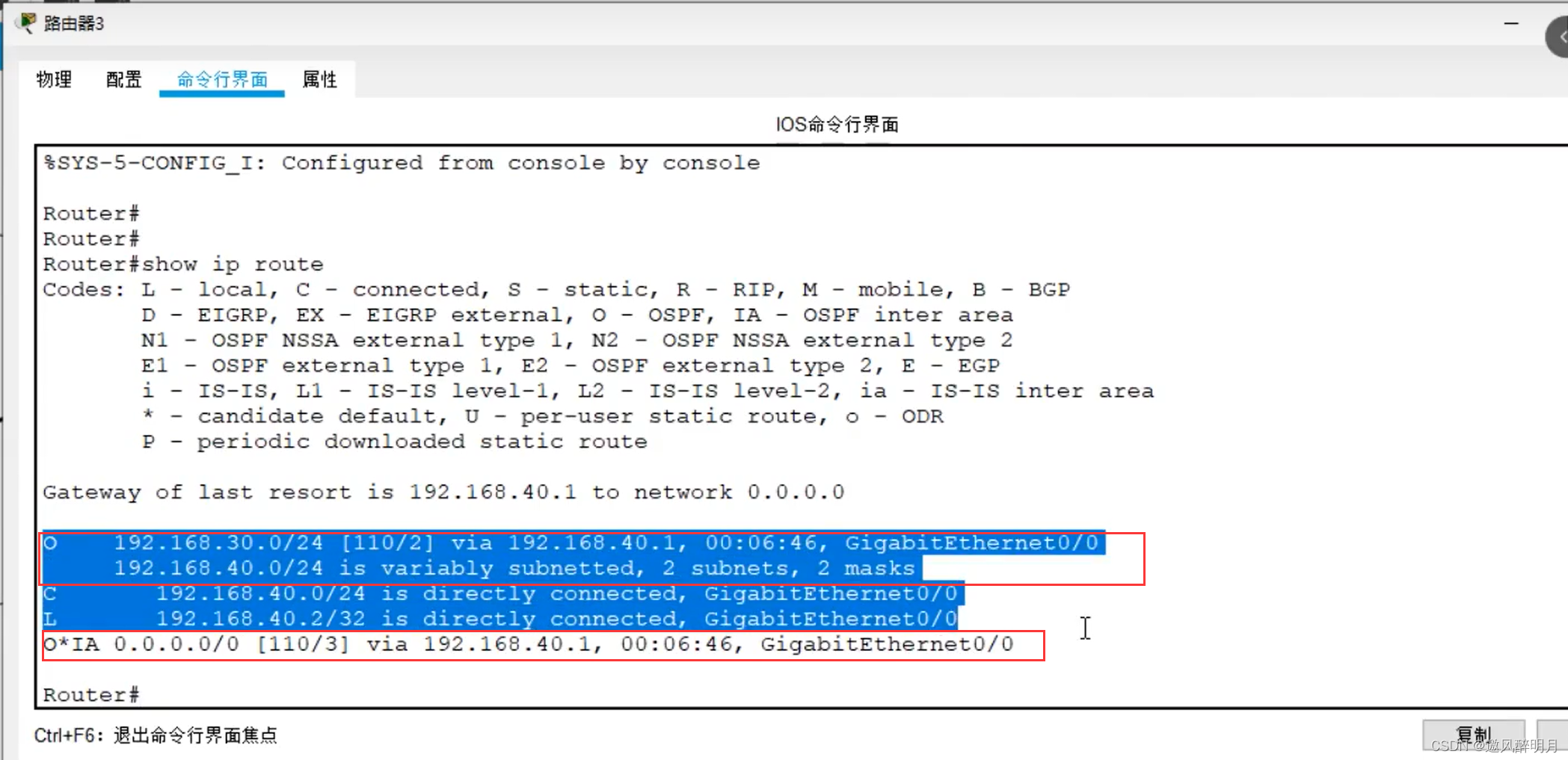

从左到右查看端口区域路由器的路由表



这个发现构成了默认路径信息项。 它还发现了外围区域以外的信息项,因为路由器1将左链的综合信息传递给外围区域的其他路由器
郊区的每条道路都通过装配把道路关闭



发现外围区域外的路由信息已经消失,即零已消失。 但由于存在默认路由条目的关系,可以与外围区域的路由器进行通信
