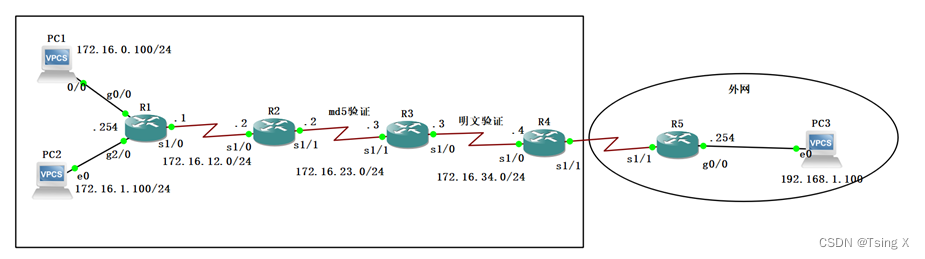

实验要求：

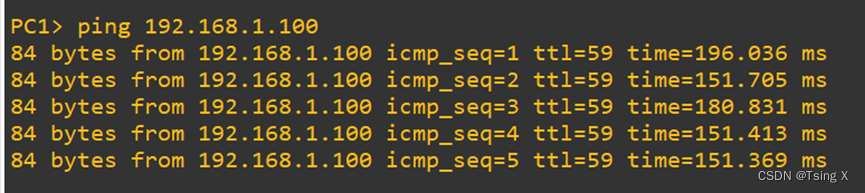

内部网络使用RIPv2,要求PC1和PC2访问PC3的外部网络;

RIPv2在R2和R3之间采用md5验证;

RIPv2在R3和R4之间使用明确的认证(文本);

R4是内部网络的边界路由器,在R4的配置中是指向外部网络的默认路由器;

IP地址分配

PC1 ：172.16.0.100/24

PC2 ：172.16.1.100/24

PC3 ：192.168.1.100/24

R1 ：

g0/0：172.16.0.254/24

g2/0：172.16.1.254/24

s1/0：172.16.12.1/24

R2 ：

s1/0：172.16.12.2/24

s1/1：172.16.23.2/24

R3 ：

s1/0：172.16.34.3/24

s1/1：172.16.23.3/24

R4 ：

s1/1：192.16.0.1/24

s1/0：172.16.34.4/24

R5 ：

s1/1：192.16.0.2/24

g0/0：192.168.1.254/24

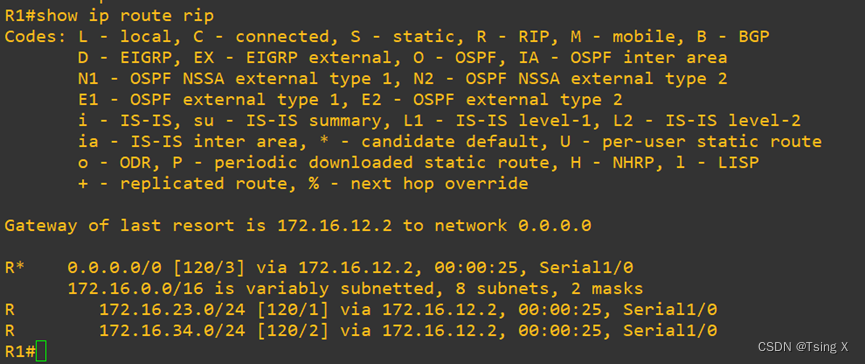

R1

（ 1 ） IP 配置

R1#conf t

R1(config)#interface GigabitEthernet2/0

R1(config-if)# ip address 172.16.1.254 255.255.255.0

R1(config-if)# no shutdown

R1(config-if)#interface GigabitEthernet0/0

R1(config-if)# ip address 172.16.0.254 255.255.255.0

R1(config-if)# no shutdown

R1(config-if)#interface s1/0

R1(config-if)# ip address 172.16.12.1 255.255.255.0

R1(config-if)# no shutdown

（ 2 ）配置 RIP

R1(config-if)#router rip

R1(config-router)# version 2

R1(config-router)# passive-interface GigabitEthernet0/0

R1(config-router)# passive-interface GigabitEthernet2/0

R1(config-router)# network 172.16.0.0

R1(config-router)# no auto-summary

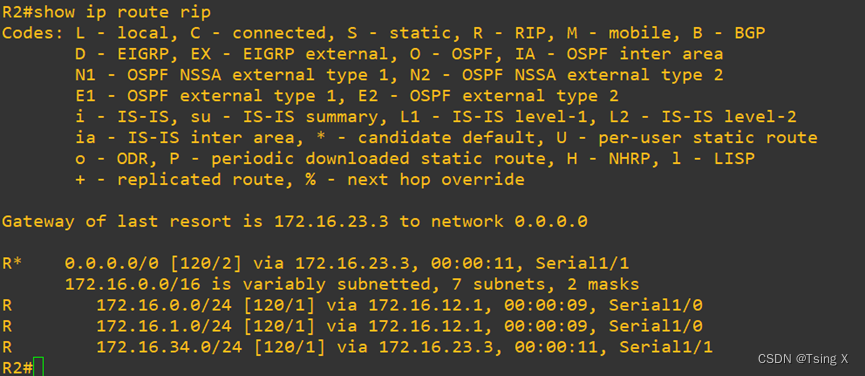

R2

（ 1 ）配置密钥链

R2(config)#key chain ccna

R2(config-keychain)# key 1

R2(config-keychain-key)#  key-string cisco

（ 2 ）配置 IP

R2(config-keychain-key)#interface Serial1/0

R2(config-if)# ip address 172.16.12.2 255.255.255.0

R2(config-if)# no shutdown

R2(config-if)#interface Serial1/1

R2(config-if)# ip address 172.16.23.2 255.255.255.0

（ 3 ）接口下应用密钥链

R2(config-if)# ip rip authentication mode md5// 验证模式为 MD5

R2(config-if)# ip rip authentication key-chain ccna

R2(config-if)# no shutdown

（ 4 ）配置 RIP

R2(config-if)#router rip

R2(config-router)# version 2

R2(config-router)# network 172.16.0.0

R2(config-router)# no auto-summary

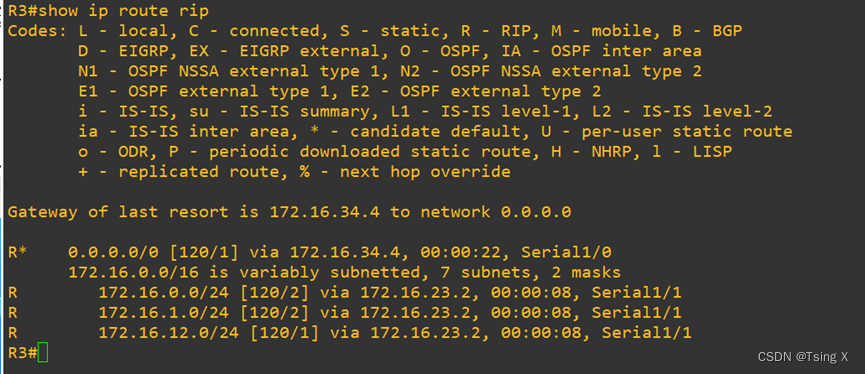

R3

（ 1 ）配置密钥链

R3#conf t

R3(config)#key chain ccna

R3(config-keychain)# key 1

R3(config-keychain-key)#  key-string cisco

R3(config-keychain-key)#key chain ccnp

R3(config-keychain)# key 2

R3(config-keychain-key)#  key-string cisco

（ 2 ）配置 IP

R3(config-keychain-key)#interface Serial1/0

R3(config-if)# ip address 172.16.34.3 255.255.255.0

R3(config-if)# ip rip authentication mode text// 验证模式为明文

R3(config-if)# ip rip authentication key-chain ccnp

R3(config-if)# no shutdown

R3(config-if)#interface Serial1/1

R3(config-if)# ip address 172.16.23.3 255.255.255.0

R3(config-if)# ip rip authentication mode md5

R3(config-if)# ip rip authentication key-chain ccna

R3(config-if)# no shutdown

（ 3 ）配置 RIP

R3(config-if)#router rip

R3(config-router)# version 2

R3(config-router)# network 172.16.0.0

R3(config-router)# no auto-summary

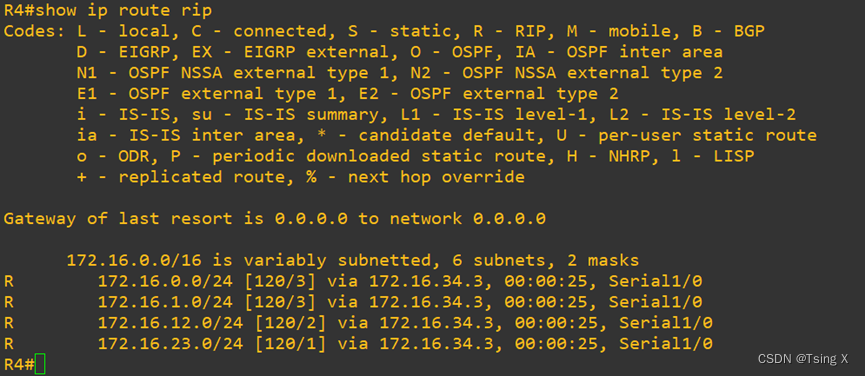

R4

（ 1 ）配置密钥链

R4#conf t

R4(config)#key chain ccnp

R4(config-keychain)# key 2

R4(config-keychain-key)#  key-string cisco

（ 2 ）配置 IP

R4(config-keychain-key)#interface Serial1/0

R4(config-if)# ip address 172.16.34.4 255.255.255.0

R4(config-if)# ip rip authentication mode text

R4(config-if)# ip rip authentication key-chain ccnp

R4(config-if)# no shutdown

R4(config-if)#interface Serial1/1

R4(config-if)# ip address 192.16.0.1 255.255.255.0

R4(config-if)# no shutdown

（ 3 ）配置 RIP

R4(config-if)#router rip

R4(config-router)# version 2

R4(config-router)# network 172.16.0.0

R4(config-router)# default-information originate

R4(config-router)# no auto-summary

（ 4 ）配置默认路由

R4(config)#ip route 0.0.0.0 0.0.0.0 Serial1/1

R5

（ 1 ）配置 IP

R5#conf t

R5(config)#interface GigabitEthernet0/0

R5(config-if)# ip address 192.168.1.254 255.255.255.0

R5(config-if)# no shutdown

R5(config-if)#interface Serial1/1

R5(config-if)# ip address 192.16.0.2 255.255.255.0

R5(config-if)# no shutdown

（ 2 ）配置默认路由

R5(config)#ip route 0.0.0.0 0.0.0.0 s1/1

在 R4 上执行

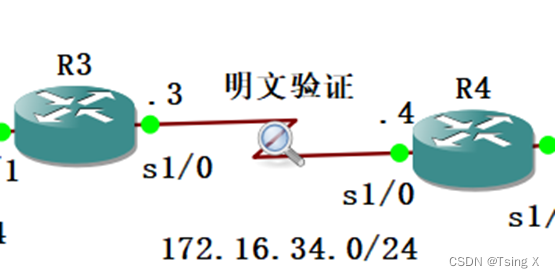

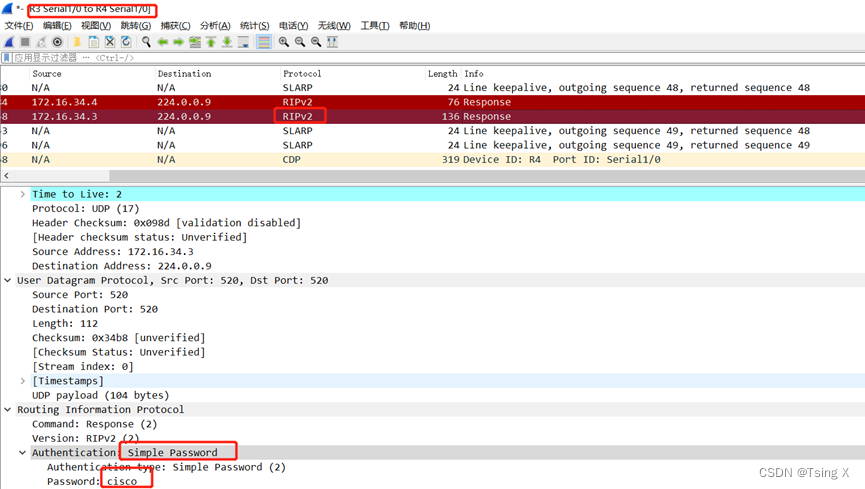

R4#clear ip route * ，抓包可以看到明文传输的密码

在 R3 上执行

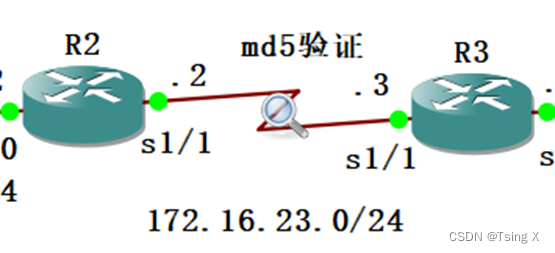

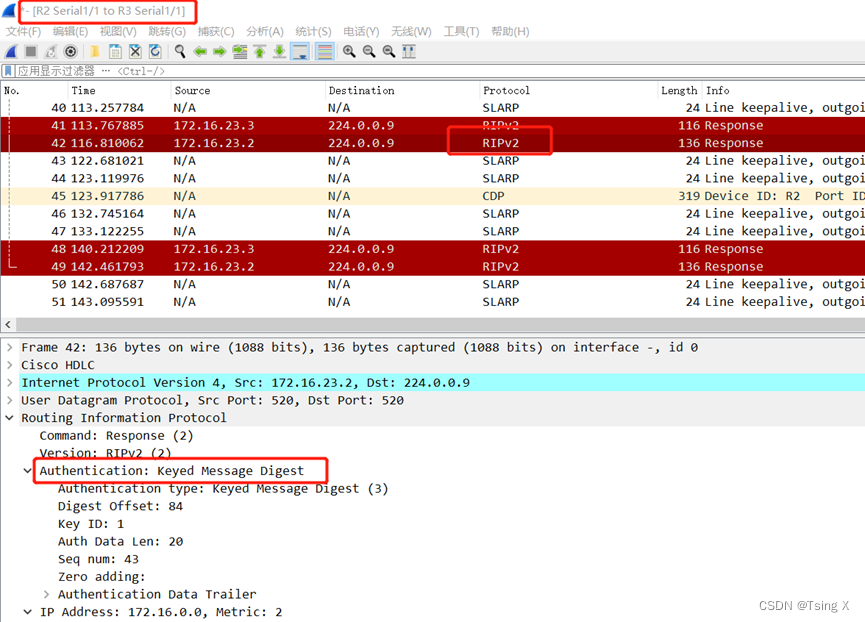

R3#clear ip route * ，抓包可以看到 R2 与 R3 使用加密验证的密码验证
