网络类型分为:
网络类型:根据数据链层使用的协议定义
网络类型可划分为：
1 MA:多点访问网络
包括:BMA:广播类型多点访问网络
NBMA:非广播多点访问网络
2.P2P:点到点网络
注：1. 应用层协议：1. DNS 2. DHCP 3. FTP 4. HTTP 5. OSPF 6.RIP
2.传输层协议:1.TCP2.UDP
3.网络层协议:1.IP2.ARP3.ICMP
数据链层协议:
1. 以太网协议：
以太网协议:需要使用MAC地址来区分和识别不同的主机设备。
频率共享技术(以太网):所谓的频率共享,在同一传输介质上,可以同时传输不同频率, 而互不干扰。实现数据的平行传输.
注:以Ethernet为数据定位使用MAC地址,主要是因为使用Ethernet组件的双层网络可以包含多个(两个或多个)接口,每个Ethernet接口之间可以通过交互式Ethernet框架输入两层通信。
注:属于BMA(广播多点访问网络)网络
注:MAC地址与Ethernet协议是唯一的
注:铜线通过以太网连接
注:例如,RJ-11电话线、轴线、光纤线都是以太网线
P2P网络:当网络只包含两个设备时,不需要使用MAC地址来地址这些网络
注:板卡2SA:相当于增加两个字符串
注:P2P网络(点到点网络)是通过串联连接的
串线的标准：
1.T1标准:字符串的最大传输效率可达1.544Mbps(美国标准)
2.E1标准:串行的最大传输效率可达2.048Mbps(欧洲标准)
2.HDLC协议(用于串行网络):
HDLC协议:高级数据链控制协议
HDLC协议可以分为两个类别:
标准HDLC:ISO组织发布符合行业标准的HDLC版本
未标记HDLC:主要制造商改进了标准HDLC协议
注:默认情况下,Cisco设备组件的串行网络使用加密协议HDLC(未签署),Huawei则默认情况下使用PP协议。
注:HDLC协议兼容性不足
查看界面的两层特性:
[r1]display interface Serial4/0/0
修改二级协议类型:
[r1]interface serial4/0/0
[r1-Serial4/0/0]link-protocol hdlc
3.PP点到点协议(用于串行网络):
PPP优点：
1,是兼容的,具有统一的版本,并且可以使用PP协议加密,只要它支持完全双重序列。
2.PP协议非常便携。
例如:PPOE(pp协议可以移植到Ethernet)
3，支持认证和授权
三、PPP会话
PP协议与TCP协议类似,需要在数据传输之前创建PP对话。
PP 谈判 分为 三 个 阶段 :
1 、 链路建立阶段 -- LCP 建立 ( LCP 是 协议 )
身份验证阶段 -- 可选(根据需要确定是否需要认证)
网络层协议谈判阶段-NCP谈判(NCP协议是一套协议的通用术语)。--使用IPCP协议

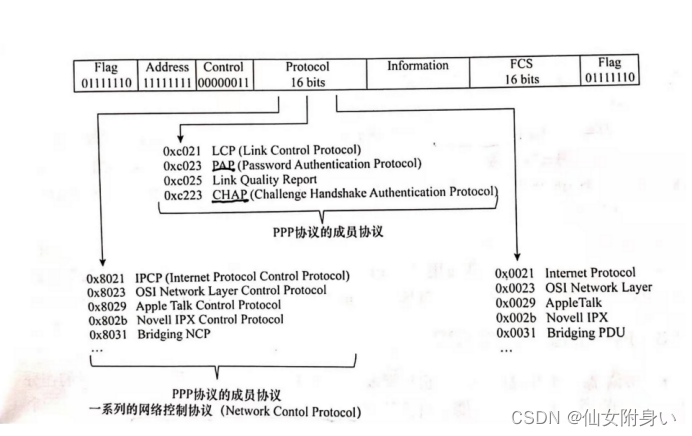

PP协议有多个成员协议:
1,LCP--链控制议定书(一)
NCP - 网络控制协议 - IPCP协议

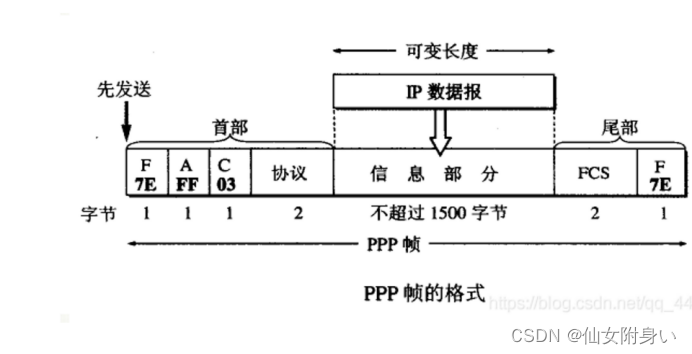

F ：Flag（标记），对应7E换成二进制为01111110
A ：Address（地址），对应FF换成二进制为11111111
C ：control，对应03换成二进制为00000011
协议: 指示在顶层使用的协议类型.
FCS:框架检查序列以确保数据完整

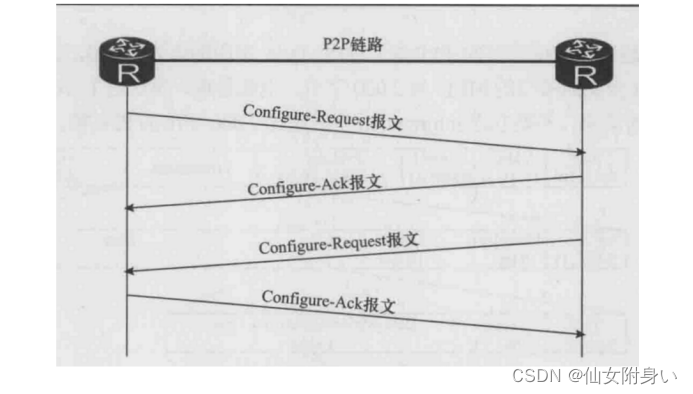

1、链路建立阶段 -- LCP建立
MRU:PP框架中的数据部分允许携带的最大字节数。 初始默认值:1500字节
第一阶段谘询第二阶段需要证明和证明方法
注：协商是双向的
注:NAC表示不同意
2、认证阶段 -- 可选
注:PP通常通过调用aa平台完成认证过程。
注:PP支持单向认证和双向认证

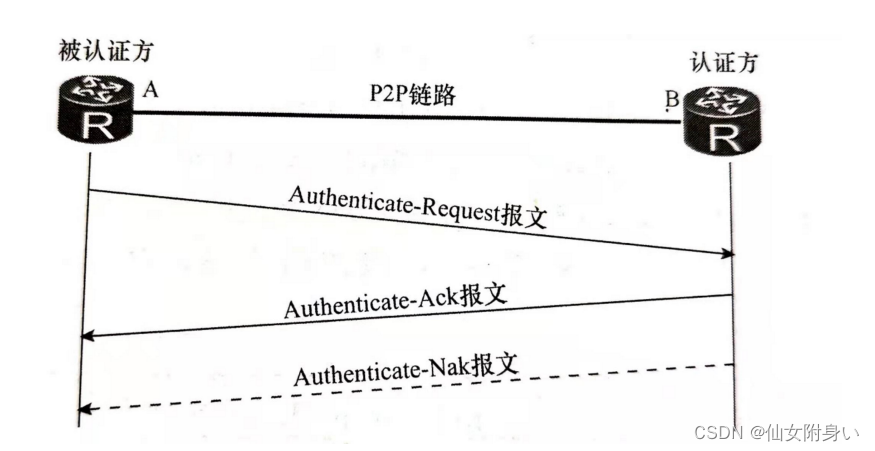

PAP：密码认证协议，认证方通过aaa平台申请到的用户名和密码，被认证方将用户名和密码以明文的形式发送给认证方，如果认证成功，则认证方回复ACK;否则回复NAK。

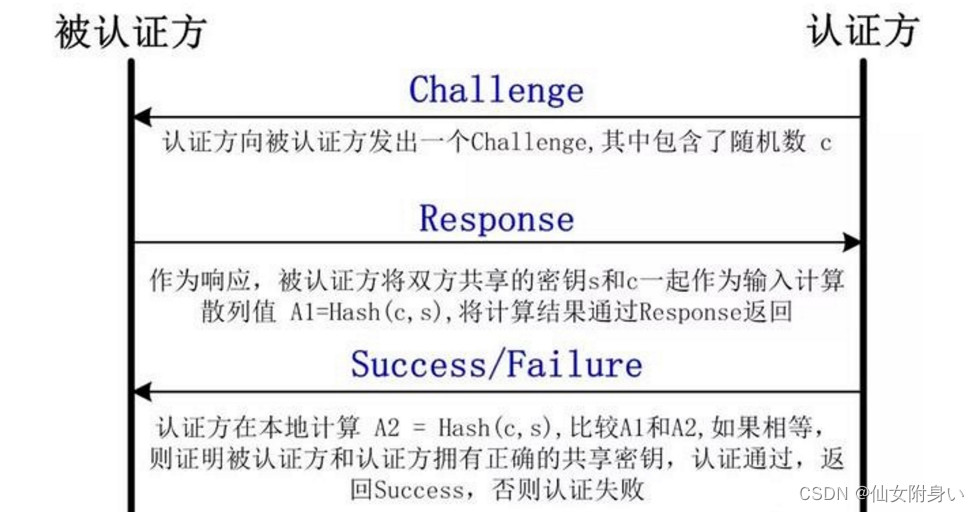

CHAP: 一个更安全的握手协议的挑战,不再通过直接发送消息来认证,而是通过以一种更像总结值的方式来认证它。
HASH(散列函数)：将任意长度的输入转换成固定长度的输出。
HASH特点：
1,相同的输入,相同的输出(无论有多少输入,相同的HASH结果);
2,不可逆(由HASH算法计算的总值不是原始值)
3，雪崩效应
MD5: HASH算法之一,将任何长度的输入转换为128位输出(逆)。

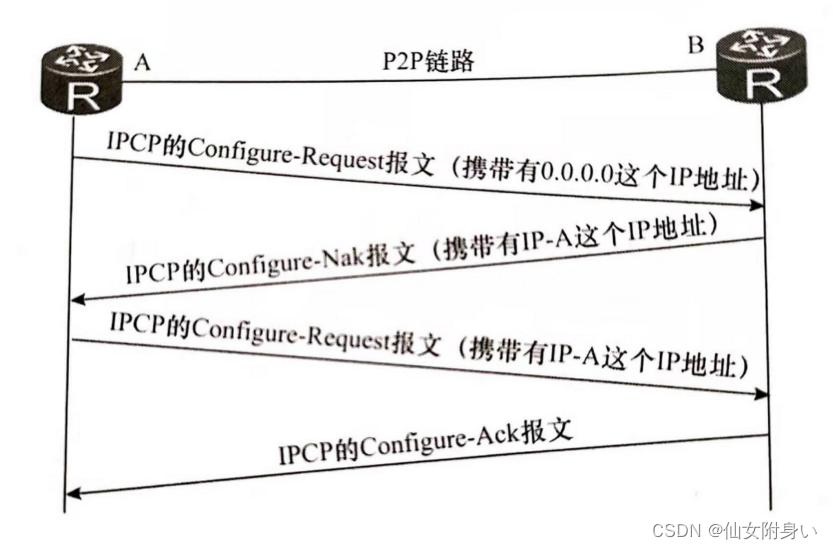

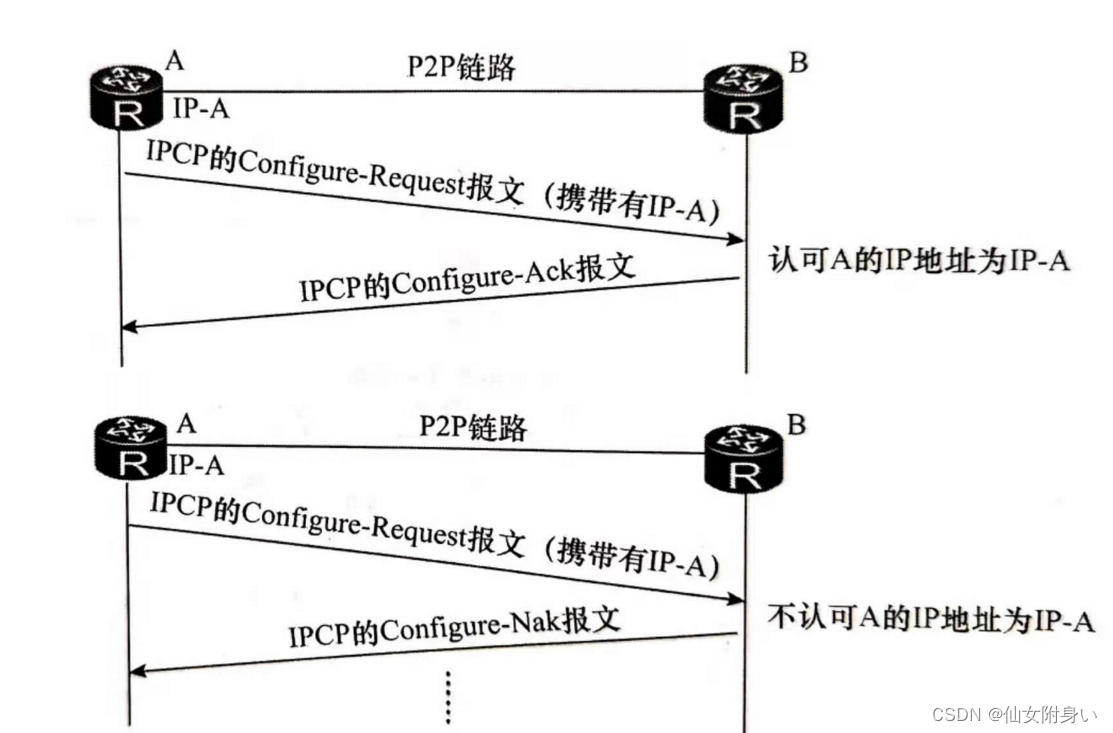

网络级别协议谘询阶段-NCP谘询
注:如果三个层使用IP协议,则必须使用IPCP协议来协商它们的参数
1,IP消息的压缩格式;2,IP地址
注意:一旦接收者IP地址被确认,它将自动学习到地址的主机路径。
注:使用pp协议,同一广播中可以配置不同的IP地址
获取IP地址配置:
获取方（r1）:
[r1-Serial4/0/0]ip address ppp-negotiate
给予方（r2）:
[r2-Serial4/0/0]remote address 1.1.1.1
PAP认证配置方法:
认证方:
1，创建用户信息
[r1-aaa]local-user admin password cipher 123456
[r1-aaa]local-user admin service-type ppp
2，配置认证方式
[r1-Serial4/0/0]ppp authentication-mode pap
被认证方:
[r2-Serial4/0/0]ppp pap local-user admin password cipher 123456
注:PP是一个一次性对话
CHAP认证配置方法:
认证方:
1，创建用户信息
[r1-aaa]local-user admin password cipher 123456[r1-aaa]local-user admin service-type ppp
2，配置认证方式
[r1-Serial4/0/0]ppp authentication-mode chap
被认证方:
[r2-Serial4/0/0]ppp chap user admin
[r2-Serial4/0/0]ppp chap password cipher 123456
