OSPF外部路由

基本概念

一般外部路由是指企业外部网络。当企业内部网络需要访问外部网络时,可以将外部网络引入企业内部网络。

OSPF路由引入

在ASBR路由器中,在路由器上运行的其他协议路径或OSPF其他进程路径被引入到另一个OSPF协议进程中,而OSPF路径被引入

注意：

只有路由表中的活动路由才会被引入（在ospf进程下使用 import  [路由类型/直连] 命令进行路由引入 ）

默认缺失路径不会以默认方式引入

OSPF引入的外部路由优先次序为150(由5级和7级LSA计算)

OSPF的区域优先次序为10(由LSA类1、LSA类2、LSA类3计算)

新增路由器角色

ASBR:自动系统边界路由器

1. 执行import route的路由器
2. NASS区域将7类转换为2ABR路由器

外部路由计算的规则

同区域的ASBR航线:

Cost = 自身到ASBR的开销 + 引入时的开销（5类LSA）

Next-Hop = 跳到 ASBR 本身的下一跳

与ASBR不同地区的路线:

成本=为ABR本身支付的费用+为ASBR支付的费用(四类LSA)+引入时支付的费用(五类LSA)

引入时计算路由费用的规则

当外部路由器引入时,不同类型的费用会使费用的计算不同

有两种类型,第一型和第二型。 默认是2型

1. 类型1:路由表总是显示AS的输入费用和内部路径费用
2. 类型2:输入外部路由时间忽略路由表中的AS内部路径的费用,只显示输入成本

当引入时,外部调试器的外部路由假设1。 总体而言,对于ASBR,引入的默认的外部路由费用为1

注意：

1. 类型1总是优先于类型2
2. 开支类型为1,选择成本值小,负荷比例相同
3. 输入类型为2,输入类型不同,输入类型小,AS内部路径被忽略。

引入相同的开支,比较内部开支,给予小优先次序

内部开支开支的实行是相同的,分担负荷

Forwarding-Address作用

Forwarding-Address字段仅出现在5类和7类LSA中，此处只介绍5类LSA的情况。

当引入外部路由出现次优路径时，会使用5类LSA中的Forwarding Address 此段来解决。

这个字段将包含最佳的下一个跳跃地址。

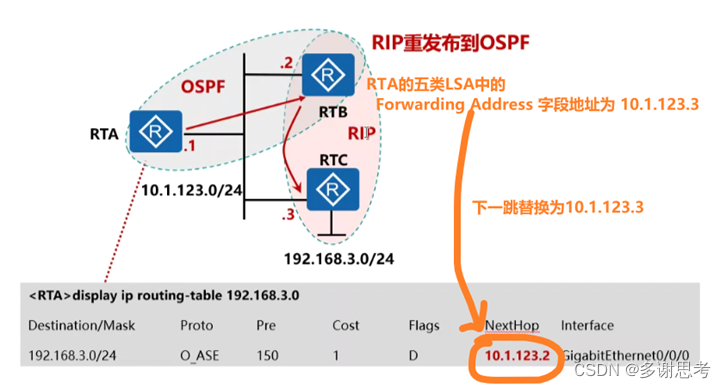

具体步骤：

RTB将自己去往192.168.3.0的下一跳地址填充到Forwarding Address字段传送给RTA

RTA收到后，发现5类LSA的Forwarding Address字段的地址直连可达（有去往10.1.123.0/24网段的直连路由），然后就将此字段的地址作为外部路由的下一跳
