温度信号测量K型热电偶信号采集器rs485/232远程IO转换模块

最后更新：2022-07-21 15:43:19 手机定位技术交流文章

●温度信号的测量、监测和控制

●RS-485远程接入/输出,数据采集

智能建筑控制、安全工程等应用系统.

RS-232/485工业自动化控制系统

●工业现场信号隔离和长距离传输

● 设备运行监测

●传感器信号的测量

●获取和记录工业现场数据

医疗及工业控制产品开发

●各种类型的热耦合器信号采集

八路热耦合器信号采集,隔离转换器RS-485/232输出

使用24位AD转换器的测量精度比0高。

●由RS-485/232接口控制模块化校正精度

●信号输入/输出300VDC之间的隔离

●宽功率供应范围:8~32VDC

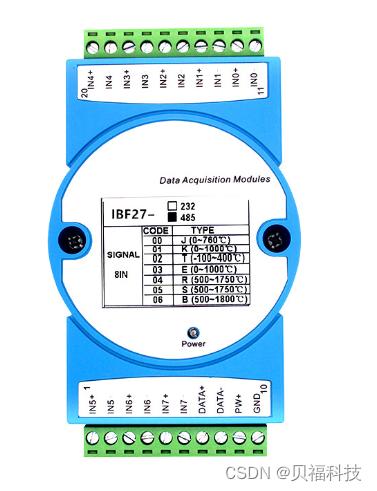

● J/ K/ T/ E/ R/ S/ B 型热电偶输入

●高可靠性,易于编程,易于应用

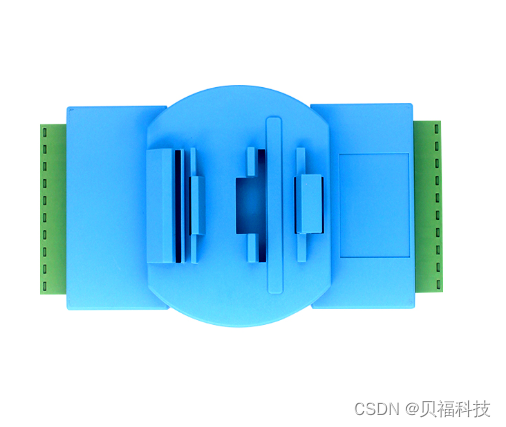

●标准DIN35导轨安装,方便集中布线

●用户可以编程模块地址、频率等.

●支持Modbus RTU通信协议、自动识别协议

低成本、小容量模块化设计

IBF27系列产品是一个基于单片芯片的智能监控和控制系统。所有用户定义的校正值、地址、比特率、数据格式、校正和状态配置信息都存储在非丢失存储EEPROM中。

IBF27系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

IBF27产品实现了传感器与主机之间的信号采集,用来检测模拟信号。IBF27系列产品可用于RS-232/485总线工业自动化控制系统,测量J/K/T/E/R/S/B型热耦合信号及工业现场信号隔离及长距离传输等。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。最多可连接255个IBF27系列模块到每个系列端口。采用ASCII通信协议或MODBUSRTU通信协议,批量率可以按代码设置,控制模块可以与其他制造商一起安装在同一RS-485总线上,便于计算机编程

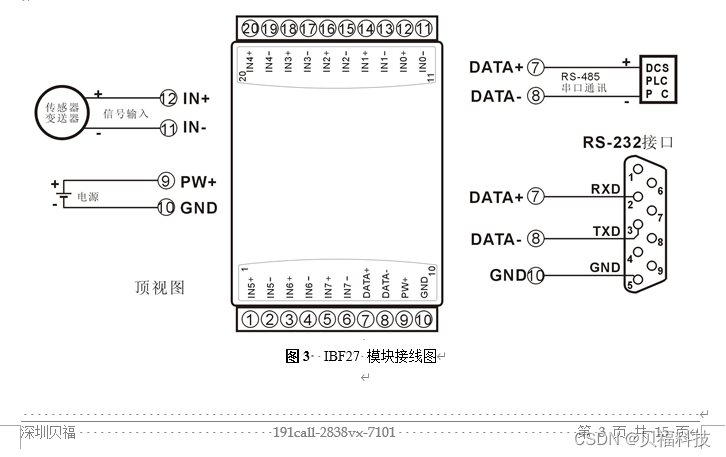

通信接口: 1-way标准RS-485通信接口或1-way标准RS-232通信接口,在订购时指定。

通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。

数据格式: 10.1 start, 8 data, 1 stop.

通信地址(0–255)和带宽(2400, 4800, 9600, 19200, 38400, 57600, 115200bps)可以设置;通信网络最长的距离可以通过双线屏蔽电缆连接,可以达到1200米。

高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
