前言

由于每个家庭的USBPD3.1快速充电源正在进入市场。虽然通信协议、输出电压、功率、安全保护机制等标准更为严格,但一般不相同,因此专业测试设备也成为反映产品性能的重要测试步骤之一。

目前行业内，以力科、昂盛达、POWER-Z等多家知名测试设备厂商为首，它基于USBPD3,快速充电源产品的应用介绍了最新的测试仪器。近期，充电头网得到一个昂贵的负荷测试器,主要用于 移动电源 载荷功能测试和PCBA和成品,如适配器的性能评估;下一步将是实际使用测试阶段。

产品介绍

清楚地思考, 先看看身体.

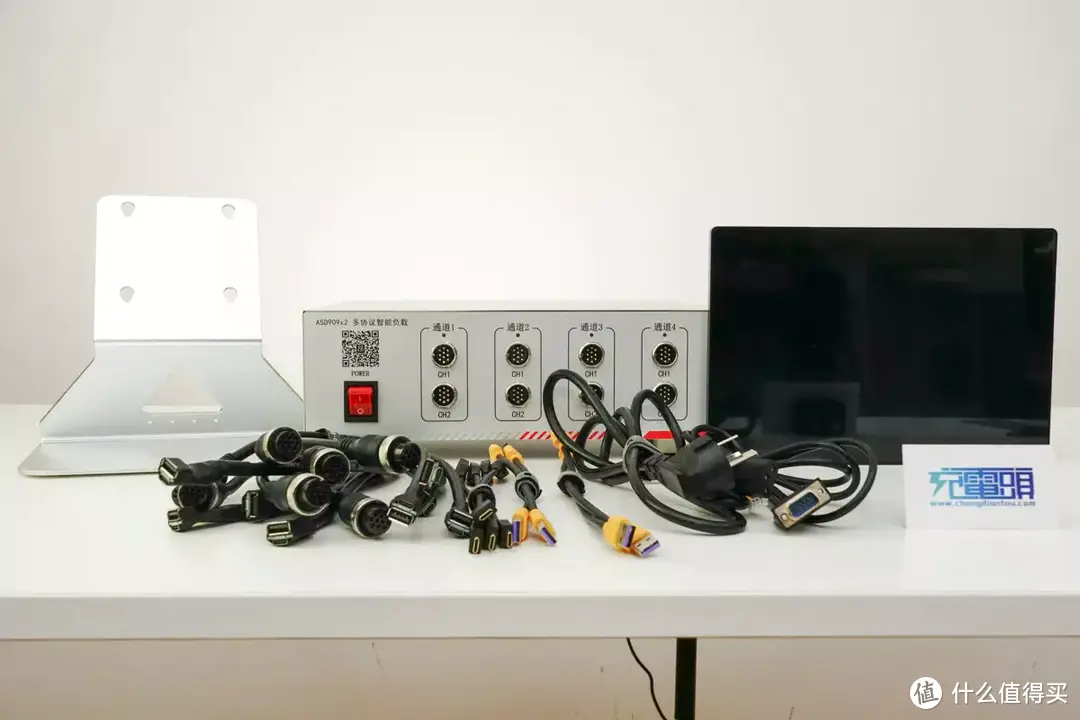

整体包装内除负载测试仪外，另有高清显示屏、 显示器 支架、视频线、负载连接线、A to C连接线以及C to C连接线。

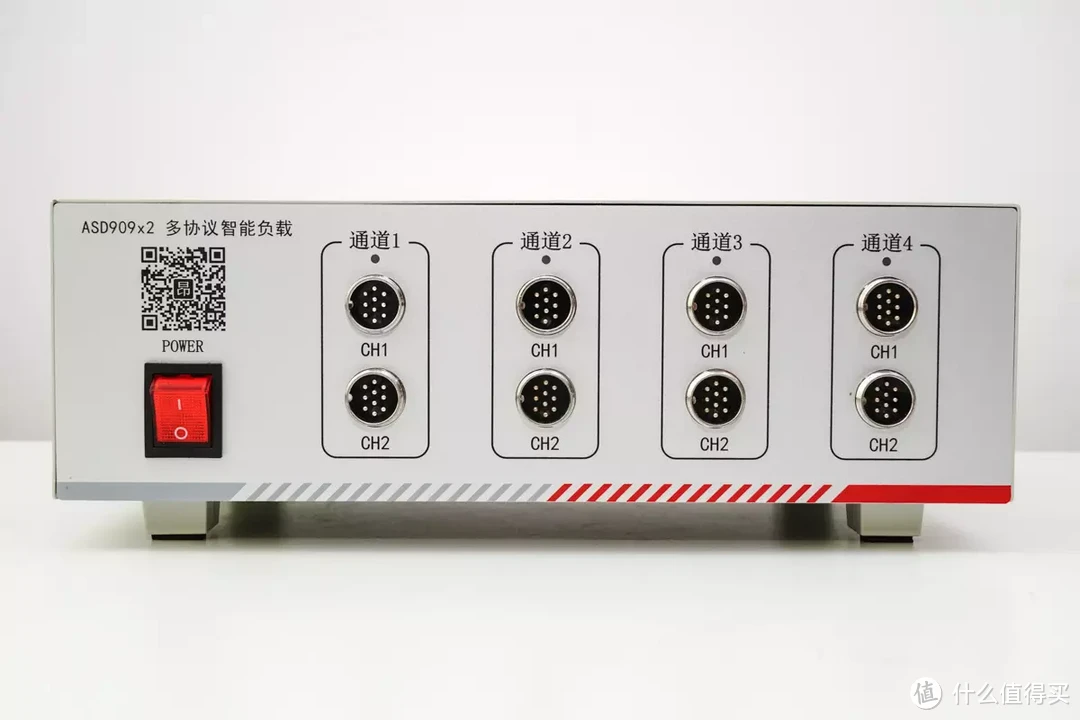

左侧的负载测试仪印有产品类型:ASD909×2多协议智能负载;左下角有红色电源开关按钮,上面标有 POWER;右侧有四个通道,每个通道有两个负载接口,使用黑线帧识别。

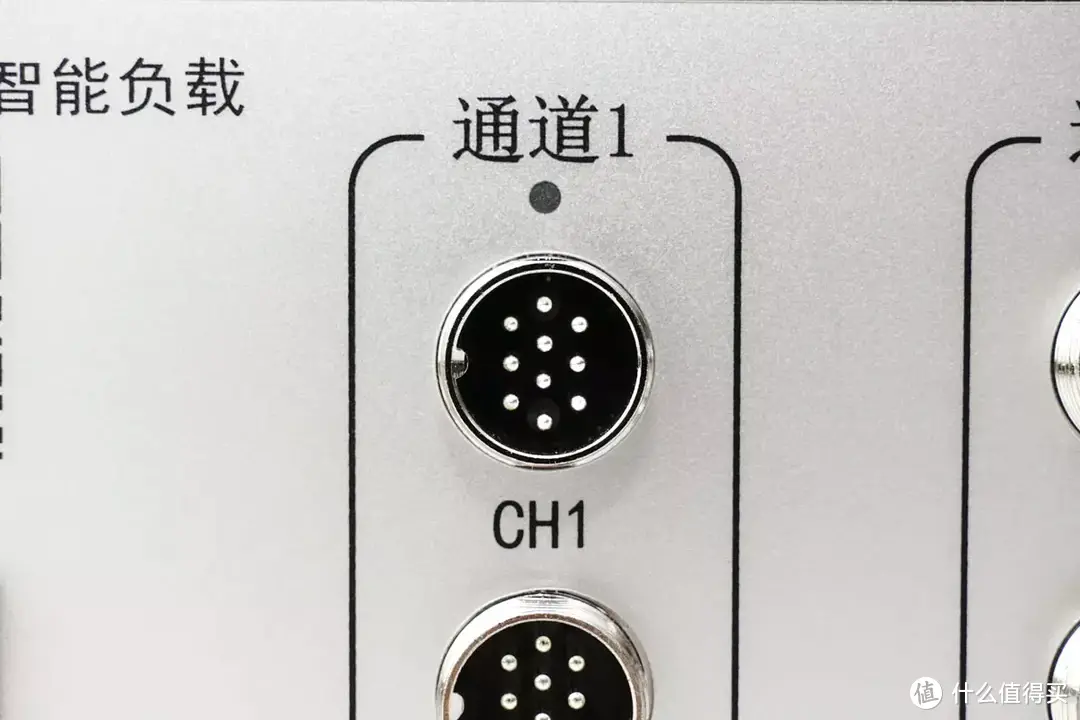

充电接口特别写字,通道1下方是红绿色的LED显示窗口,接口内有一个“3-4-3”10点垂直行,下方标有CH1、CH2标识。

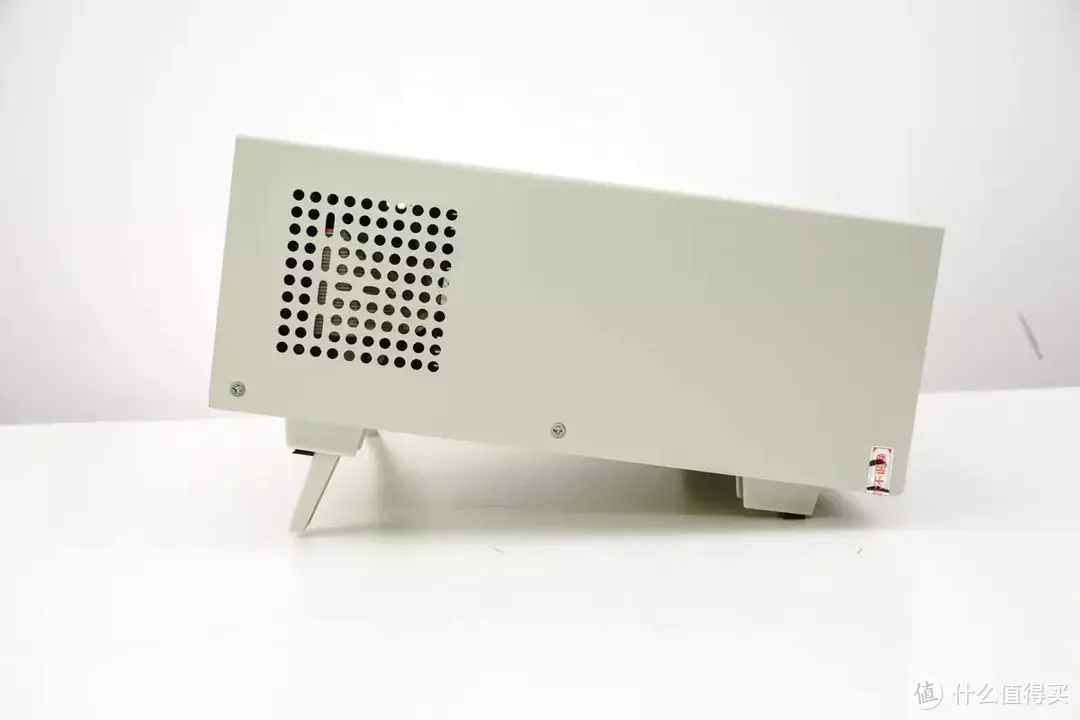

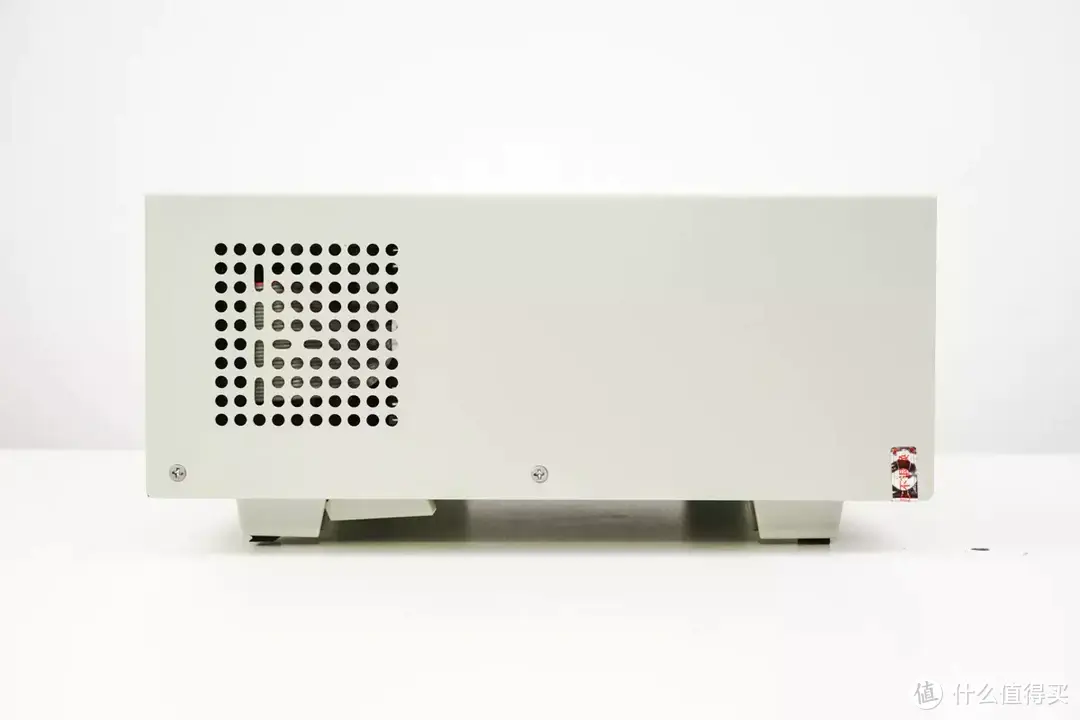

侧面是广场内部的一个小开口, 增加热耗.

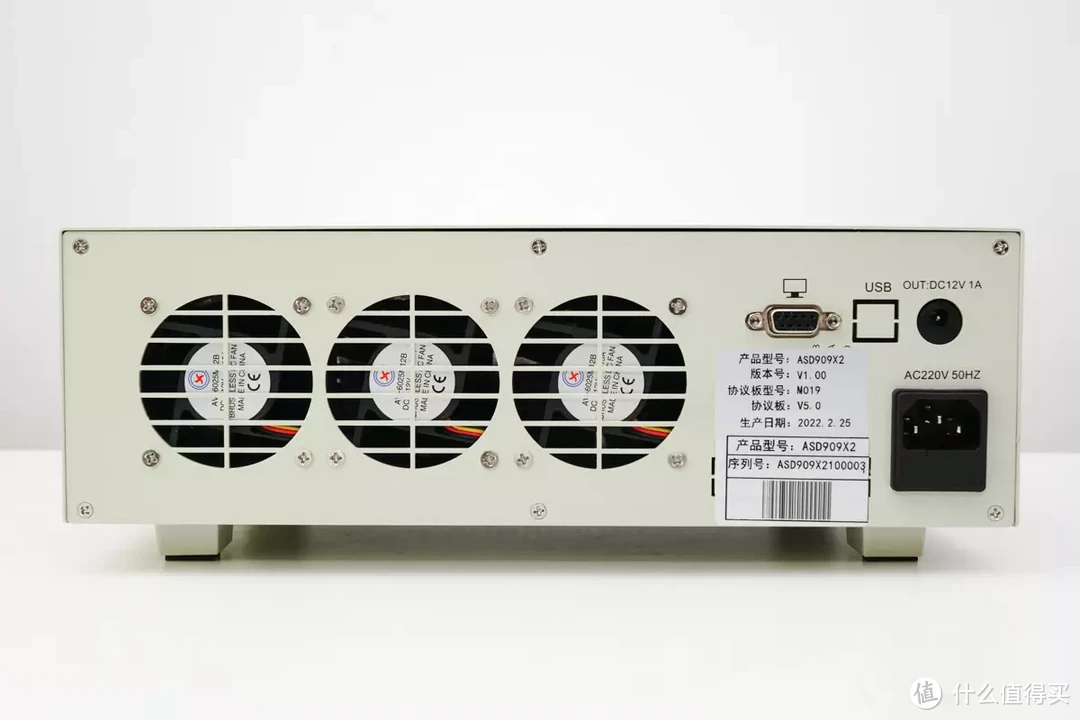

后部的左侧有一个圆形网格,有散热孔,独立的风扇安装增加散热;右侧有一个电接口和基本信息贴纸。

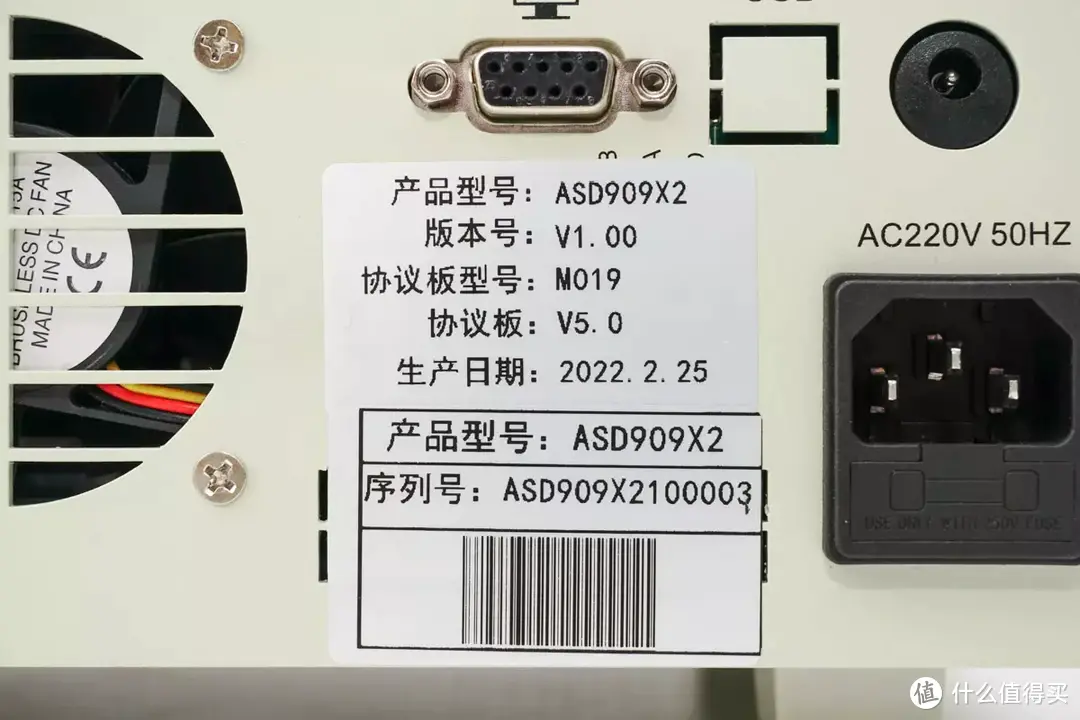

后部的右上侧有一个9点视频接口,连接到显示面板;右上角有一个DC连接器用于显示面板;右下角有一个负荷测试器连接器,并打印了说明: AC 220V 50Hz;测试器的基本参数印在贴纸上。

型号:ASD909×2;版本号:V1.00;协议板型号:M019;协议板:V5.0;

序列号：ASD909X210003。

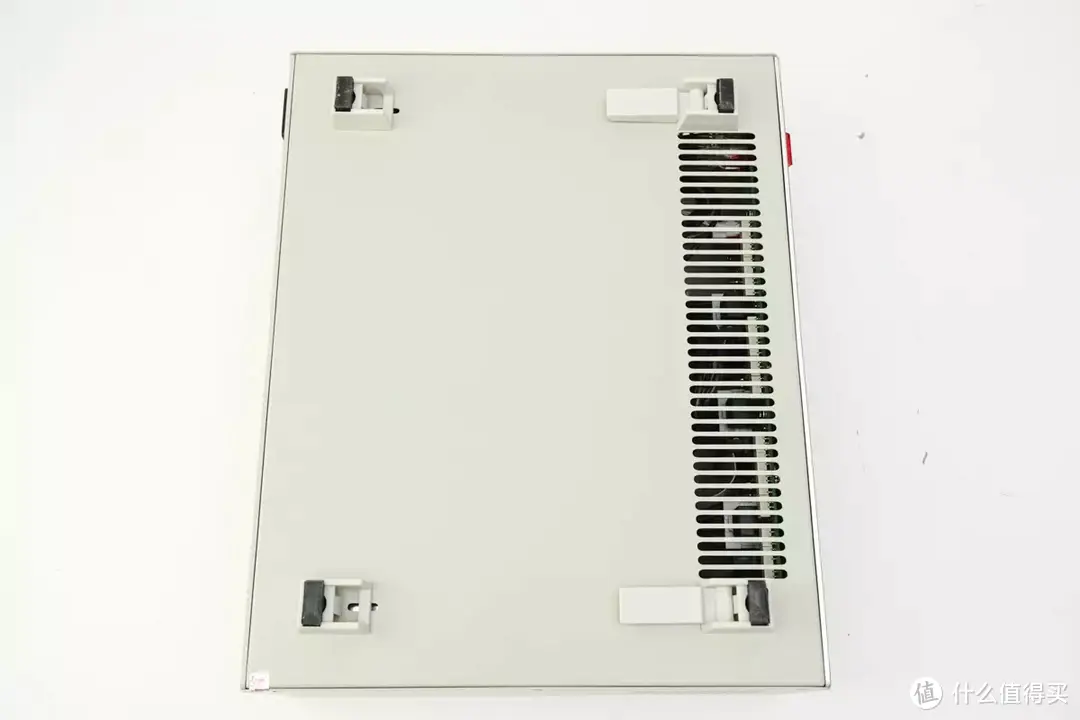

负荷测试器底部有一个带有条纹的拉热器开关,边缘有黑色橡胶垫;拉热器开关的两边都有脚支架。

打开脚垫底部,空间更有利于散热,类似于带散热支持的笔记本电脑的设计。

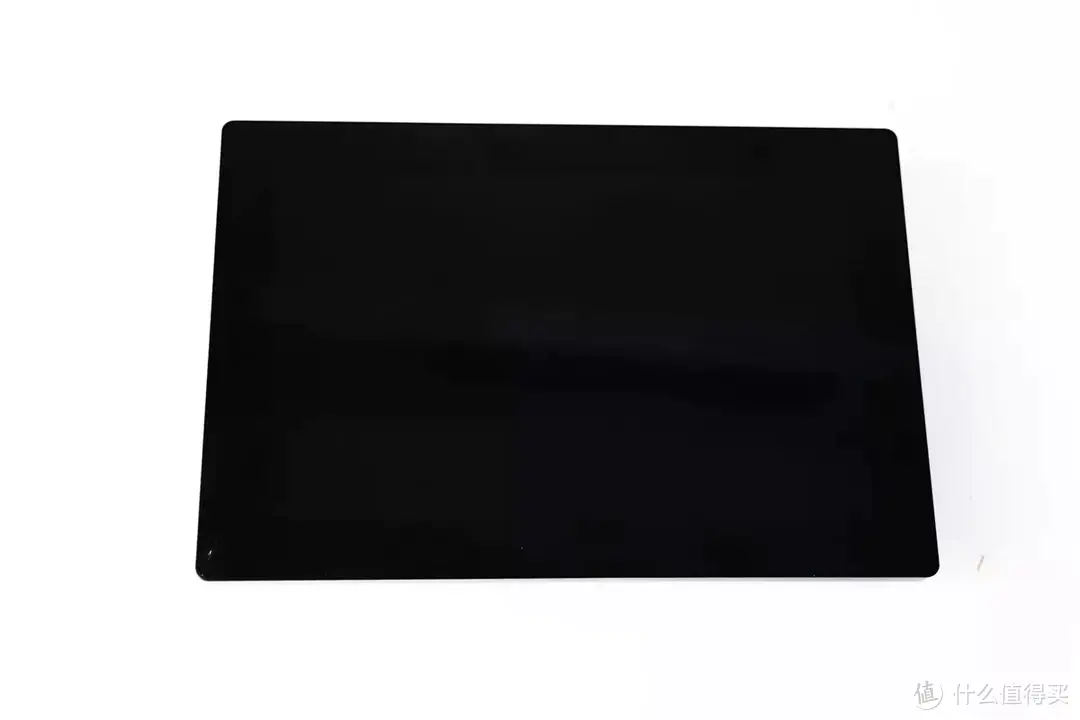

负载测试仪拥有10.1寸高清液晶触摸屏，安卓系统上位机操作界面；支持手动调试界面，可设定系列参数后一键快捷测试，方便生产线批量检测。

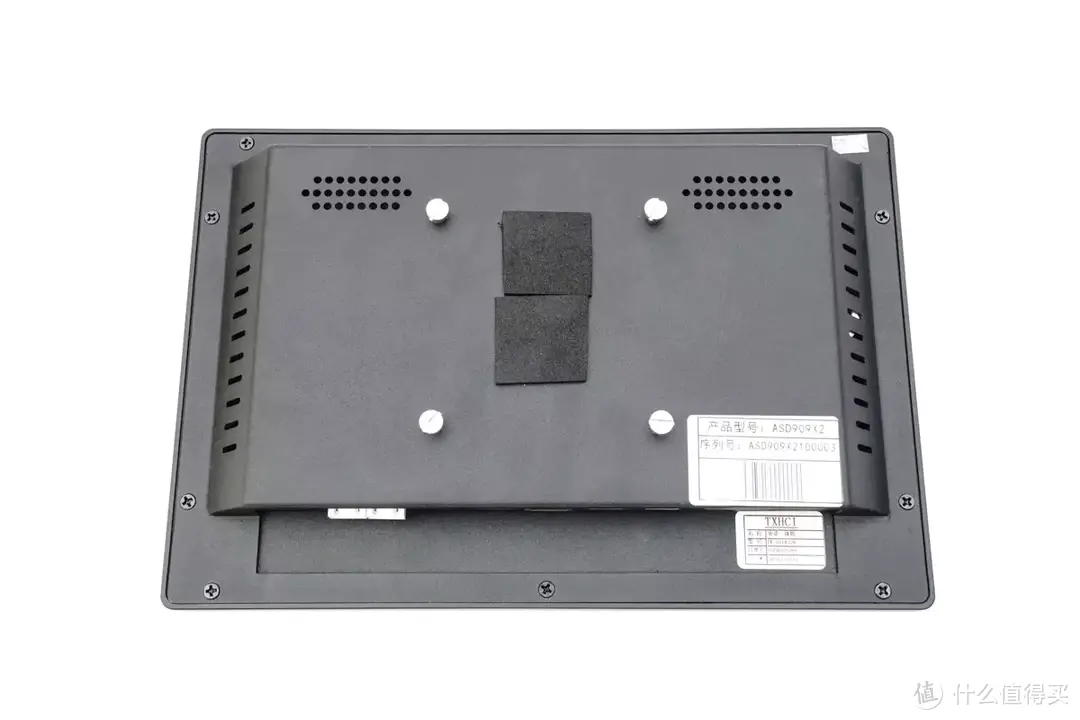

后面板有四个凸固定钉子, 可以连接到支持框架固定.

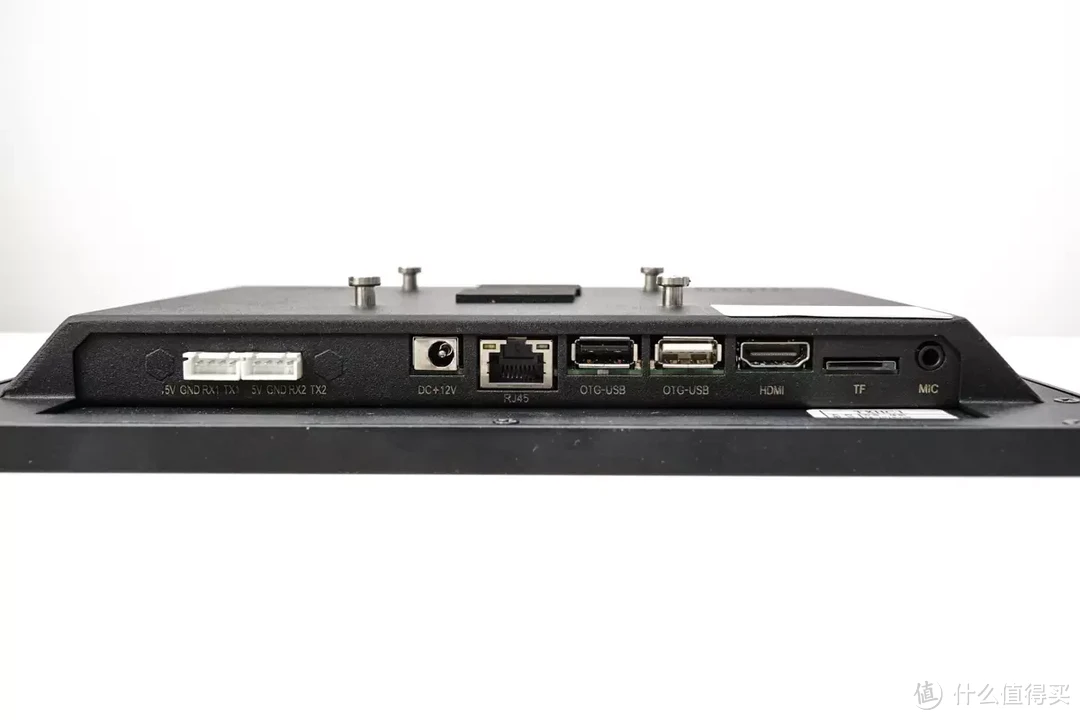

从左到右的后面板下部有两个4ピンDB9TTL通信接口、DC电源接口、RJ45网络接口、两个OTG-USB接口、HDMI视频接口、TF卡插槽和3.5mm耳机接口。

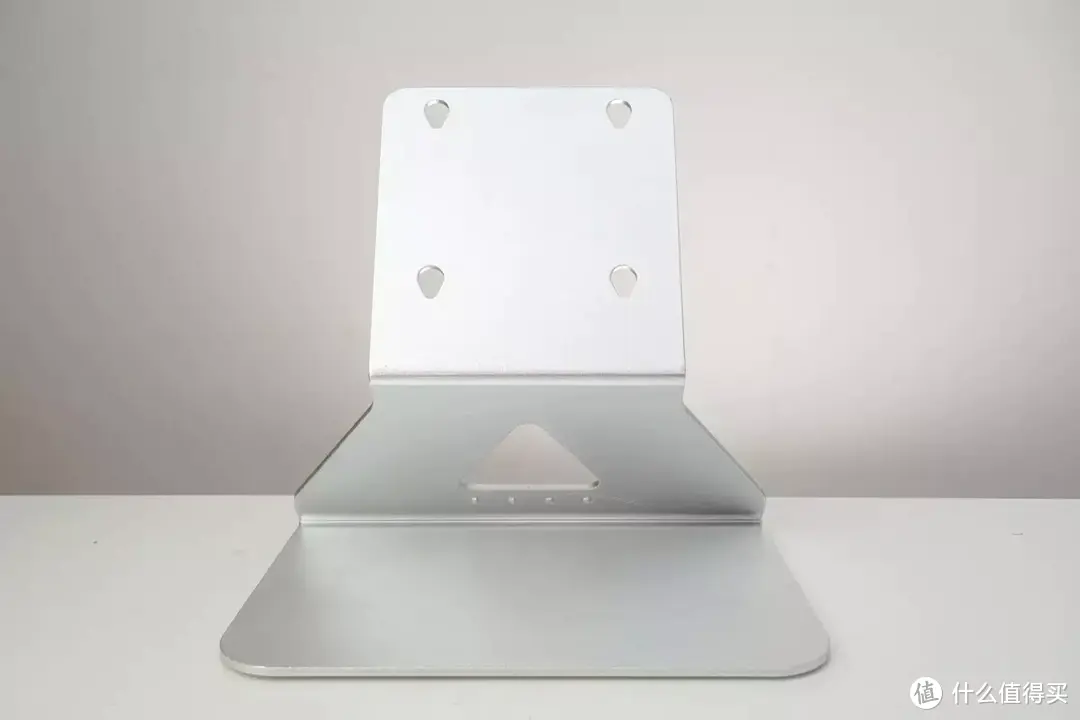

搭配金属支架底座。

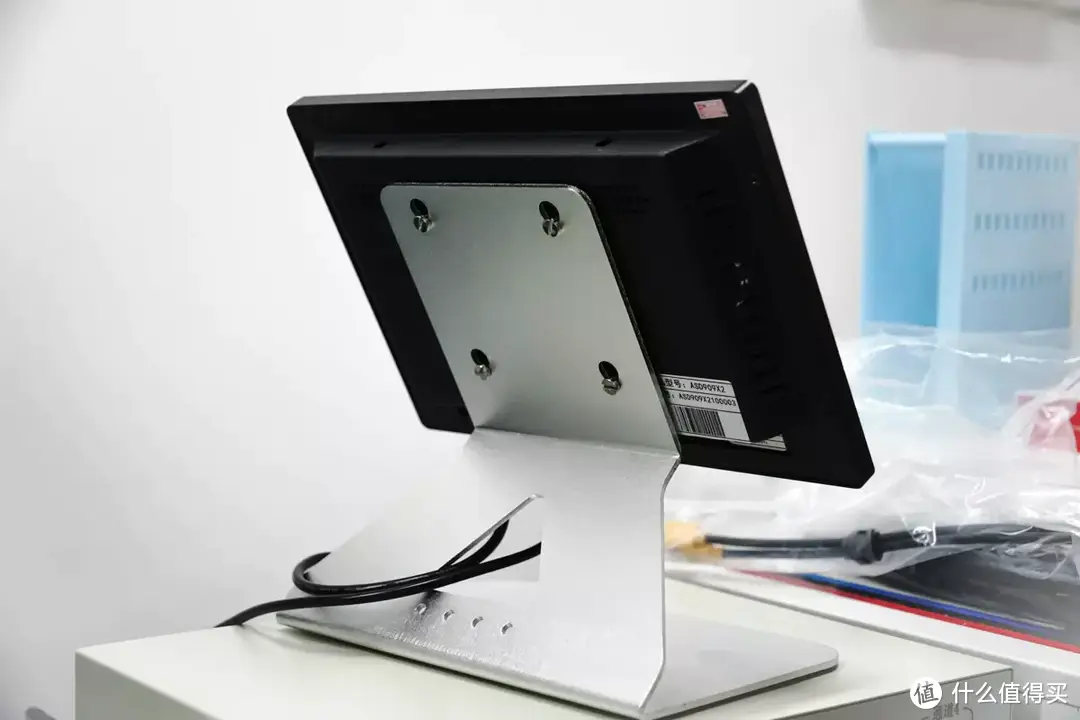

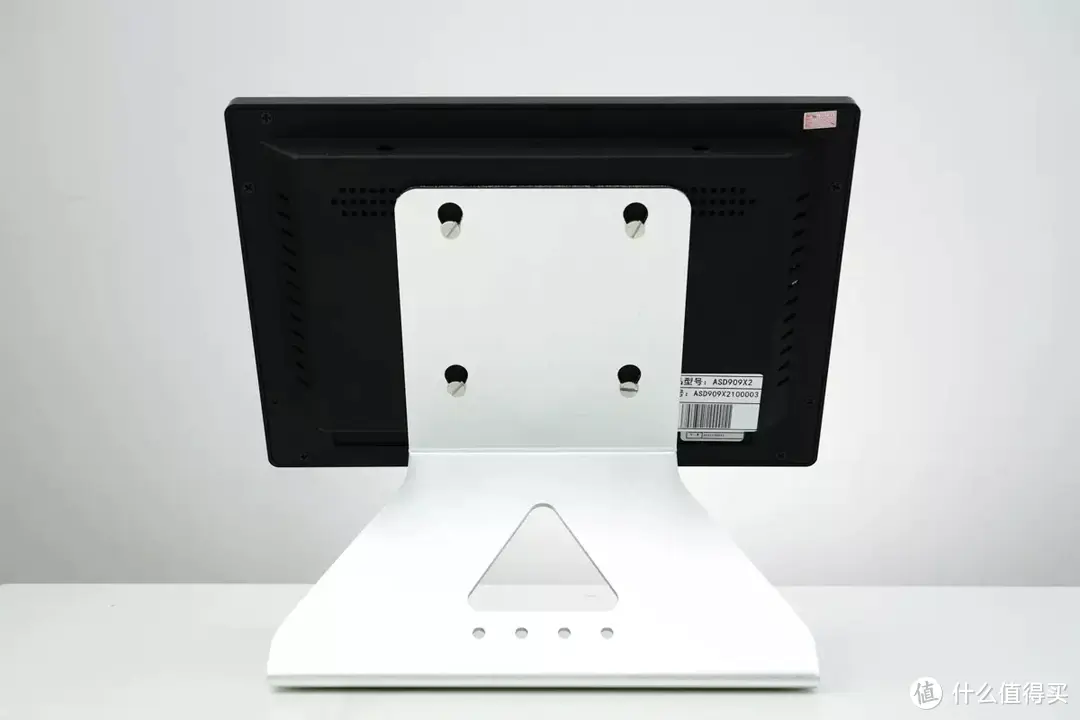

金属底座开关和显示后面板螺钉的设计可以安装在桌面上,无需螺钉,并且稳定。

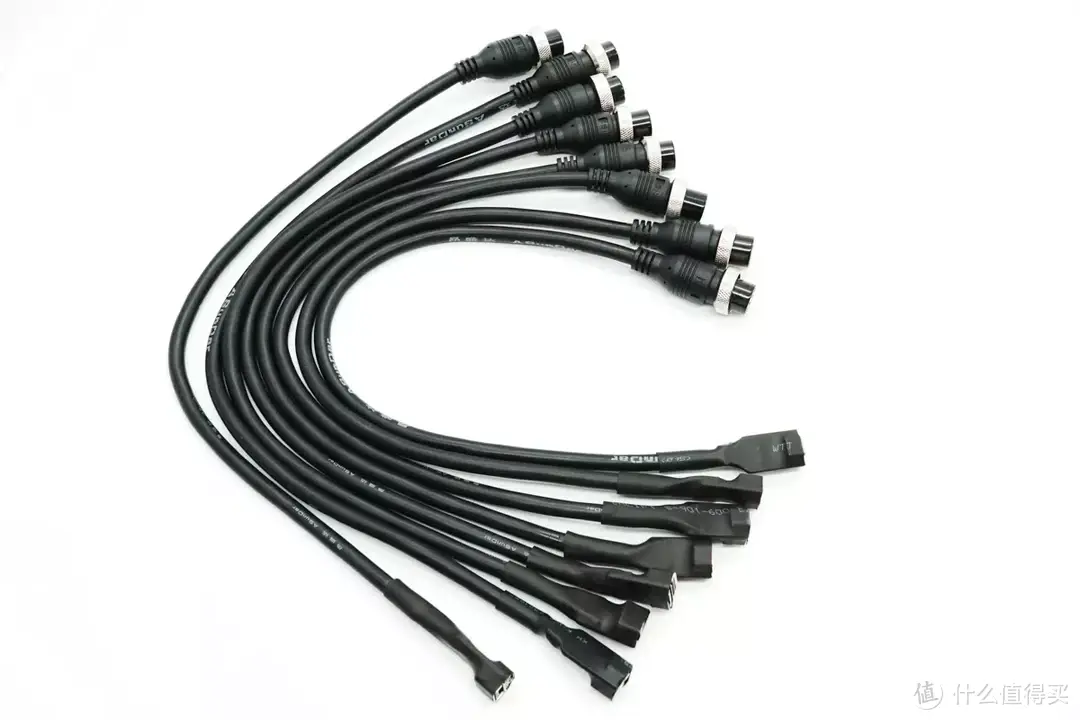

支持八条黑负载连接线。

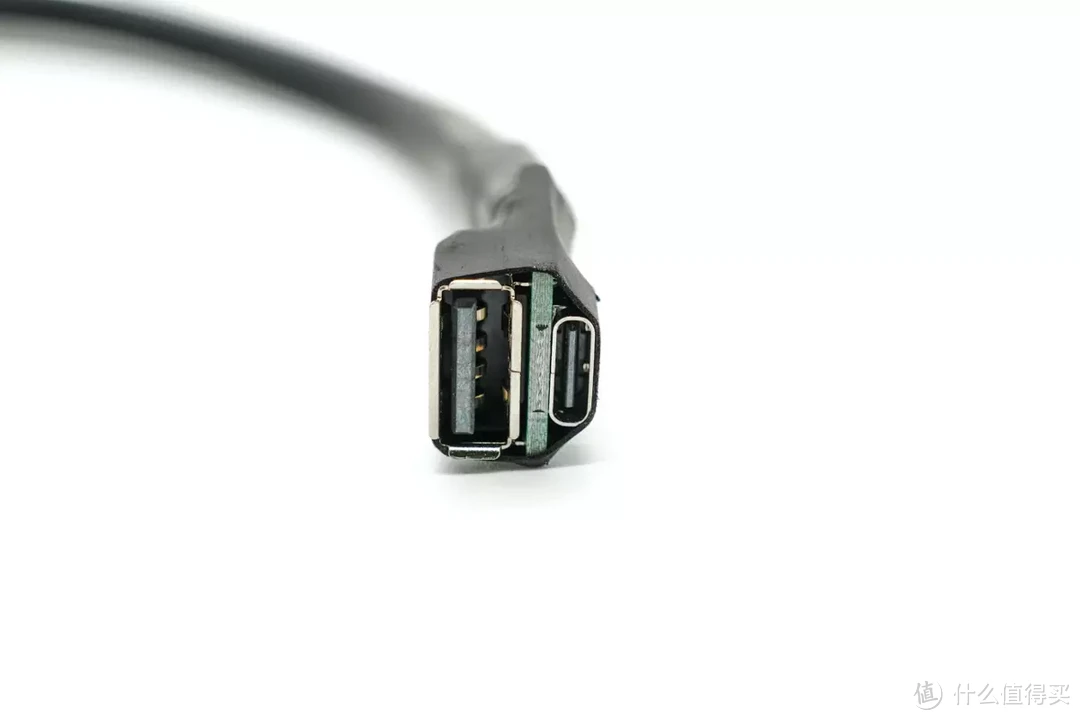

连接线的另一端使用黑色绝缘塑料密封来携带USB-A和USB-C端口。

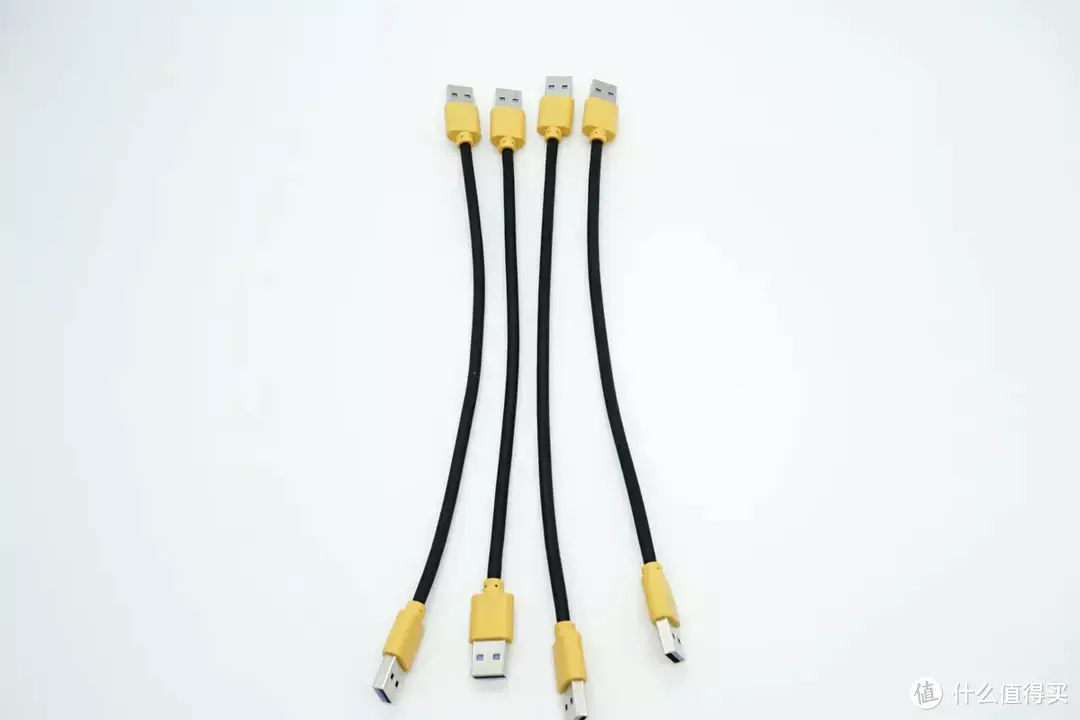

四個A-to-A接口連接,外殼是黃色。

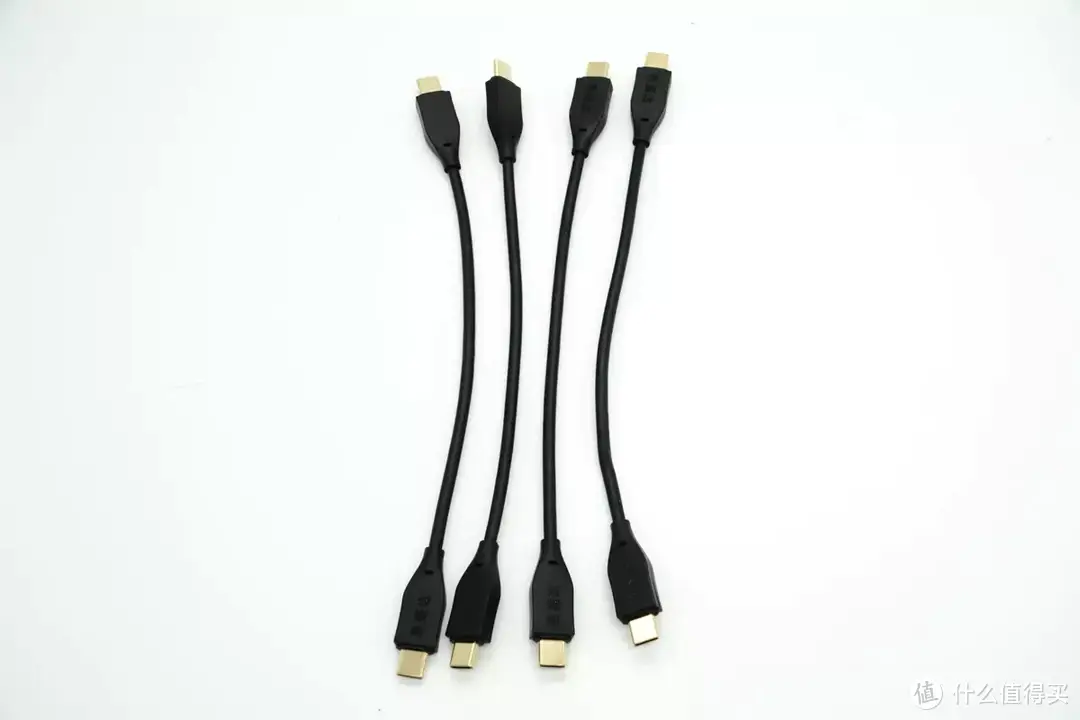

加入4C至C接口线, 集成注射成型工艺, 接口采用镀金合金材料.

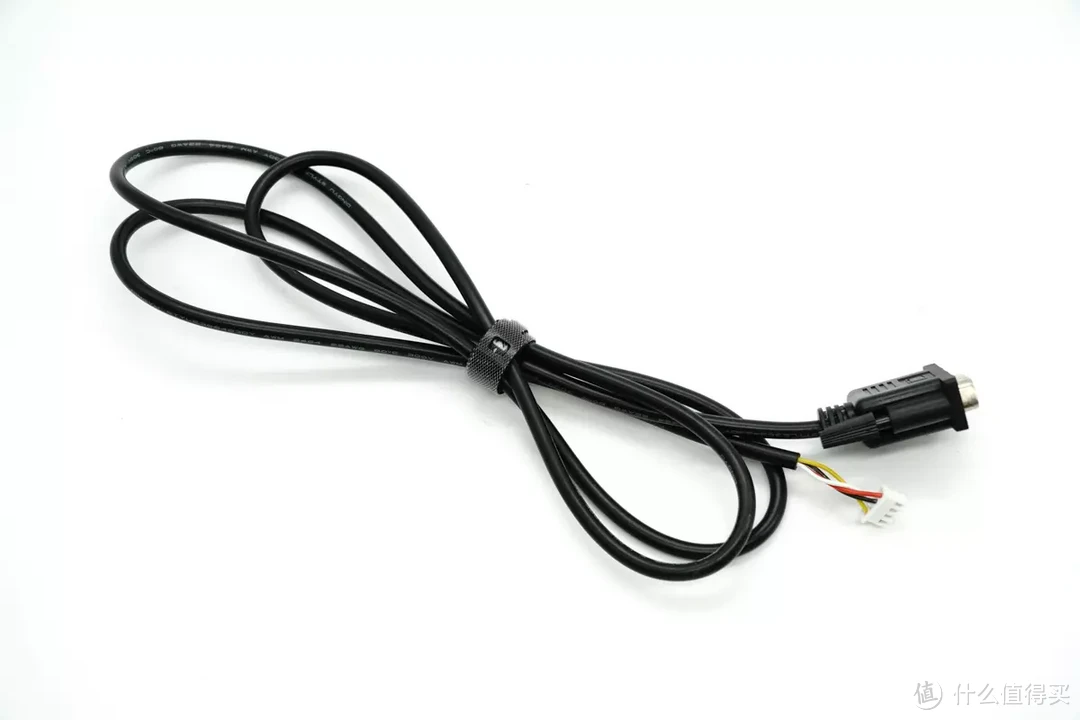

通信线是9端串联开关到DB9TTL串联, VGA头连接到母板,另一端连接到显示TTL串联1。

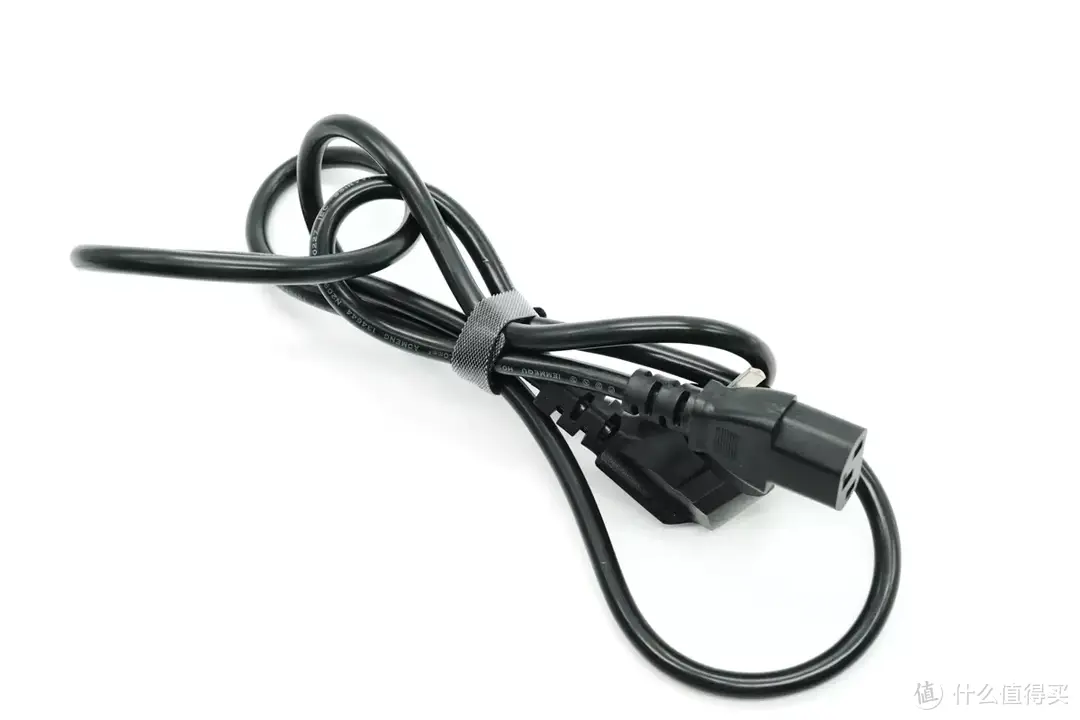

主机电线是采用布魔法粘贴和接收固定的最先进的高功率三脚插头电线。

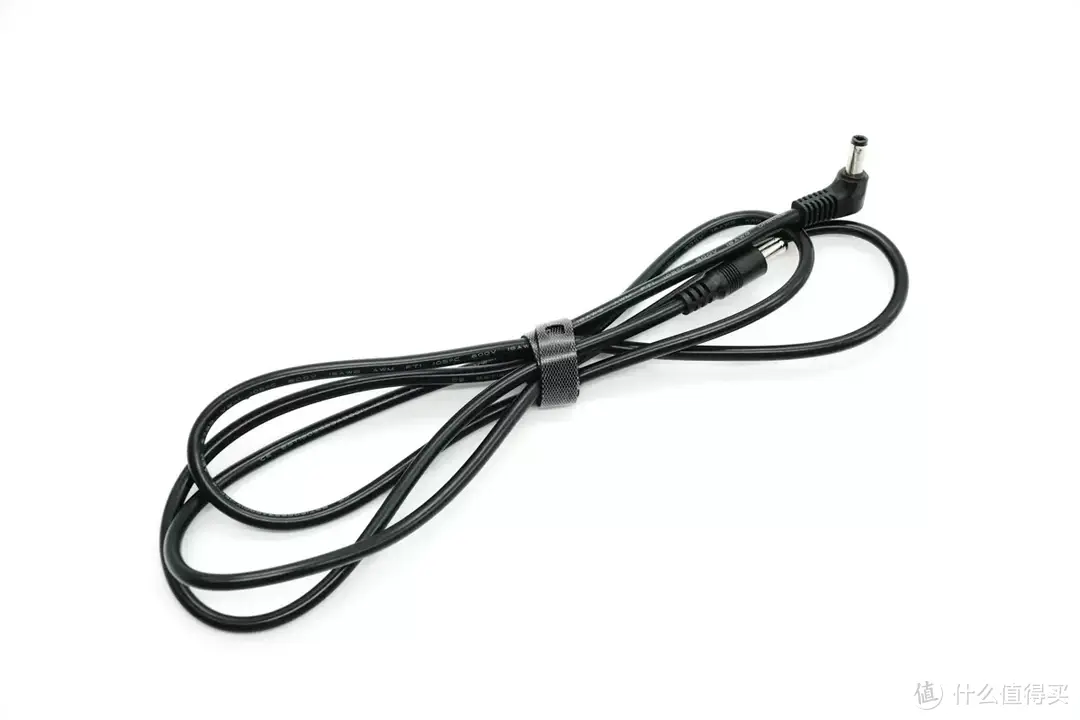

显示电线的两端是直流连接器,将主机连接到显示屏。

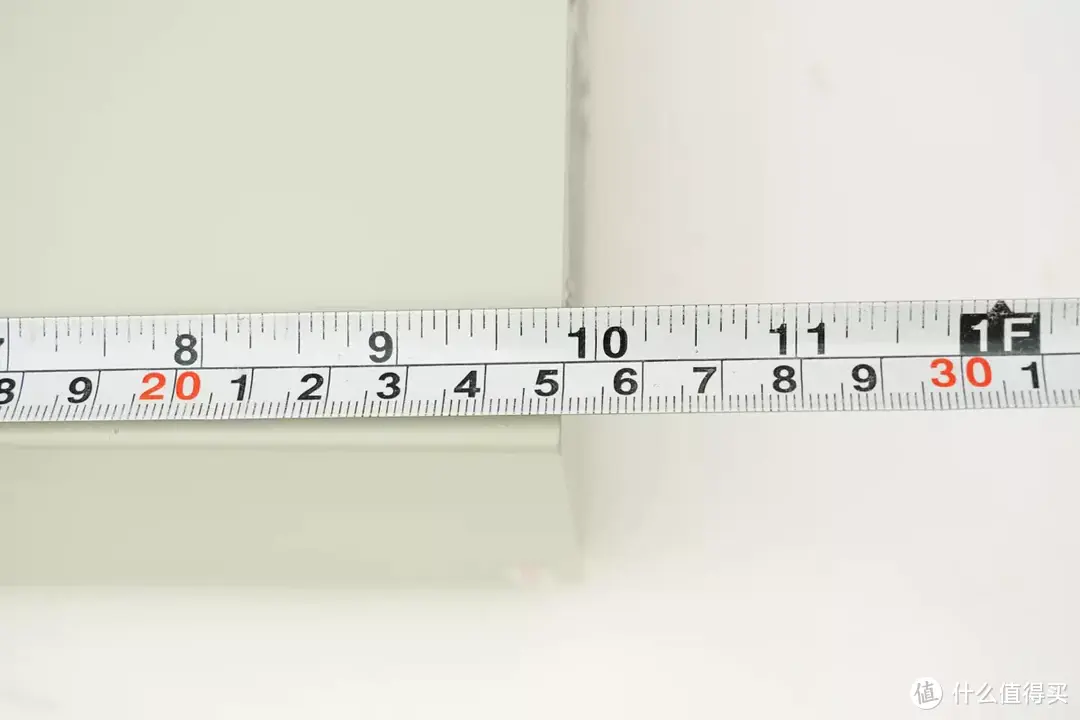

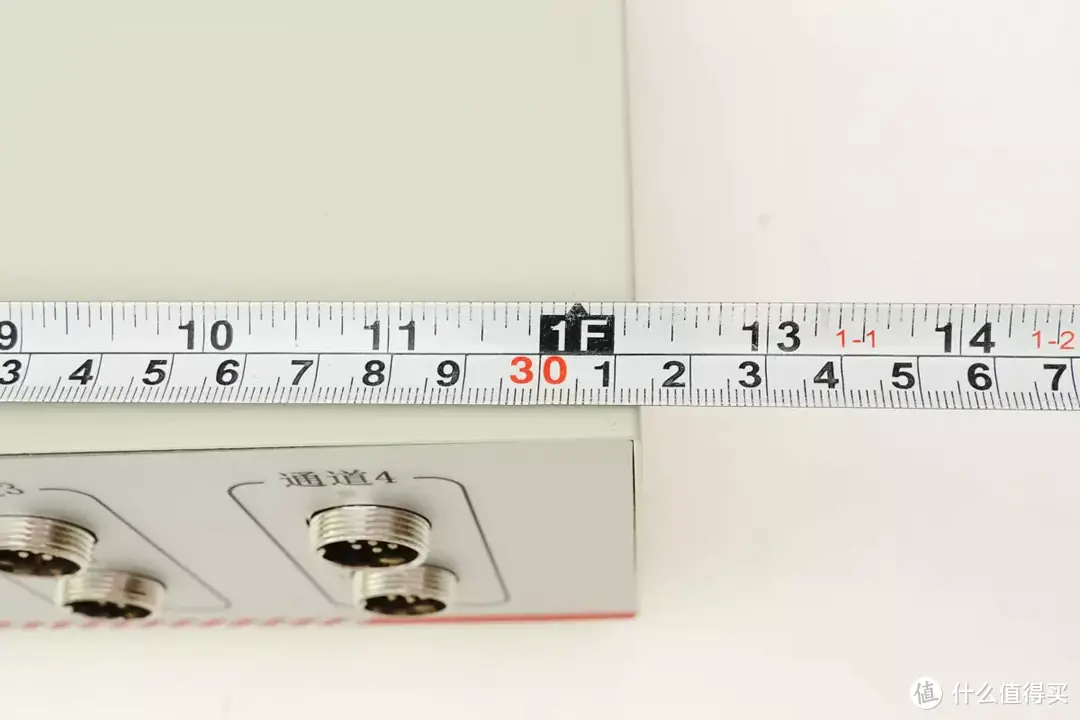

负荷测试仪的长度约为31.5厘米。

负荷测试仪的宽度约为25厘米。

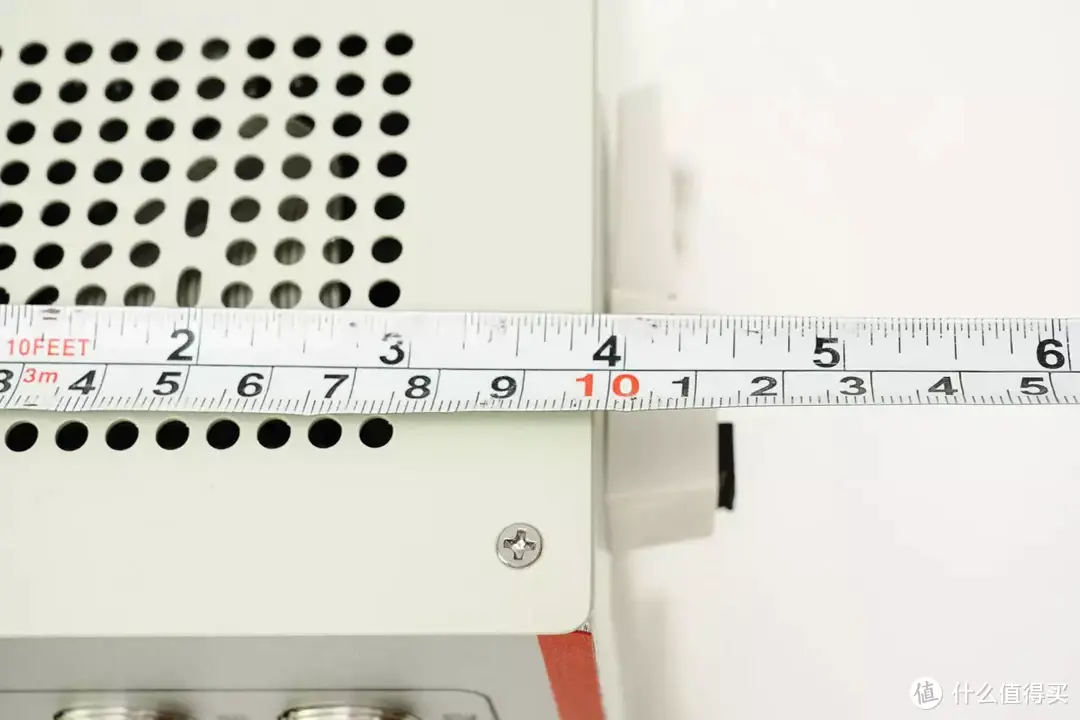

负荷测试仪的高度约为10厘米。

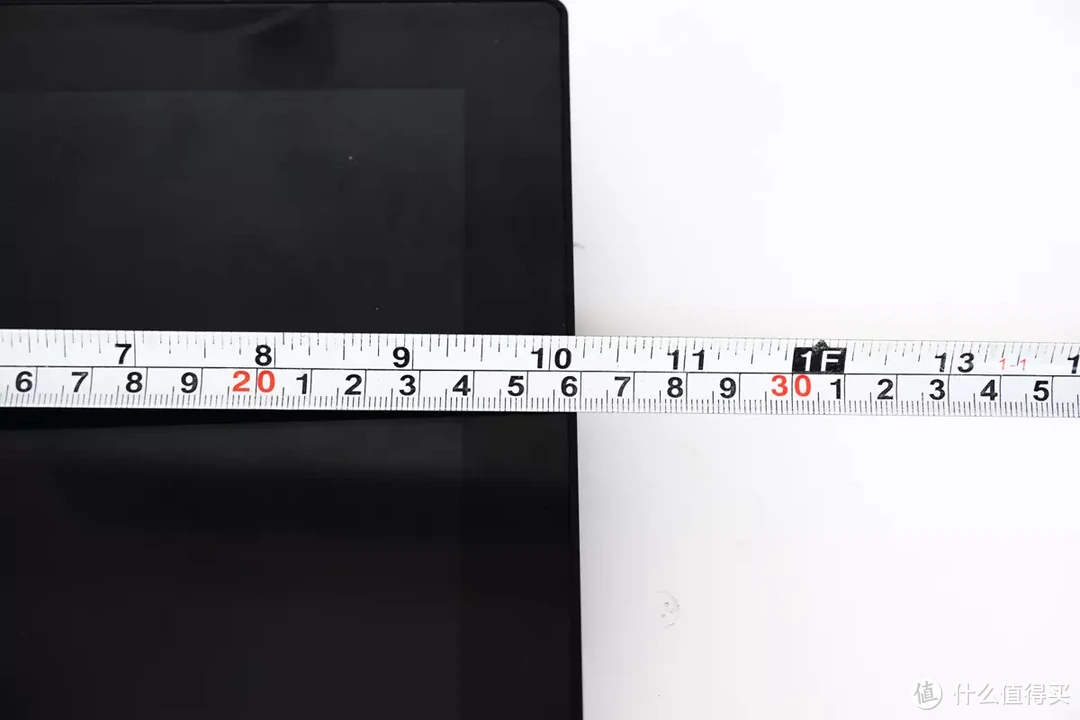

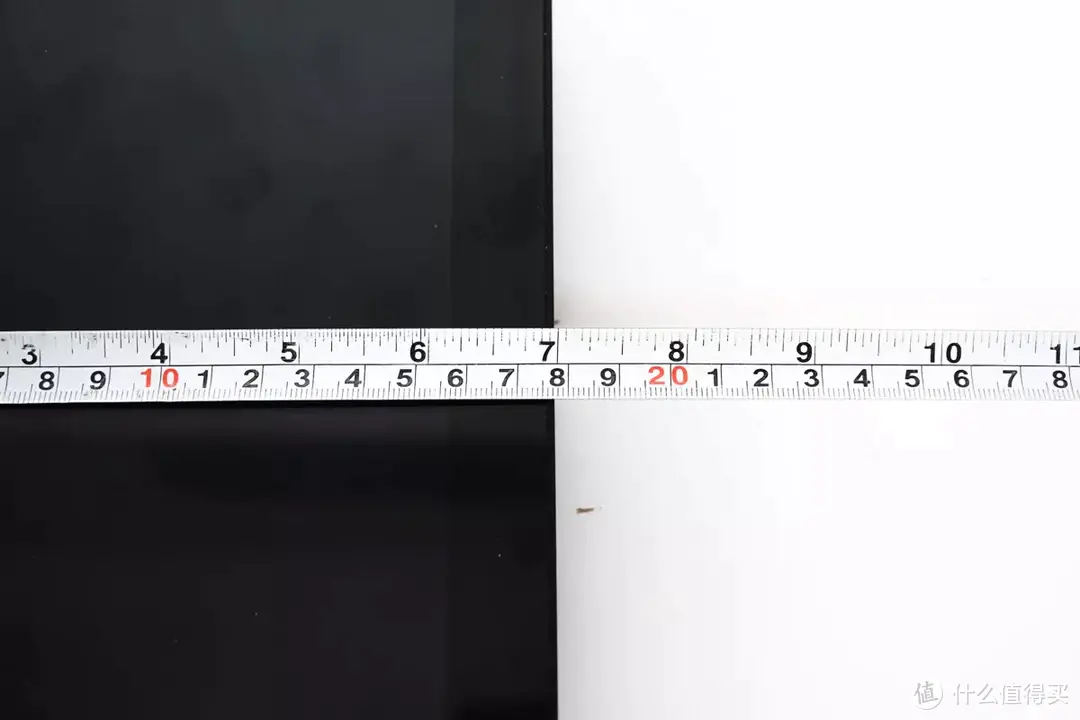

屏幕长约26厘米。

屏幕宽约18厘米。

开机体验

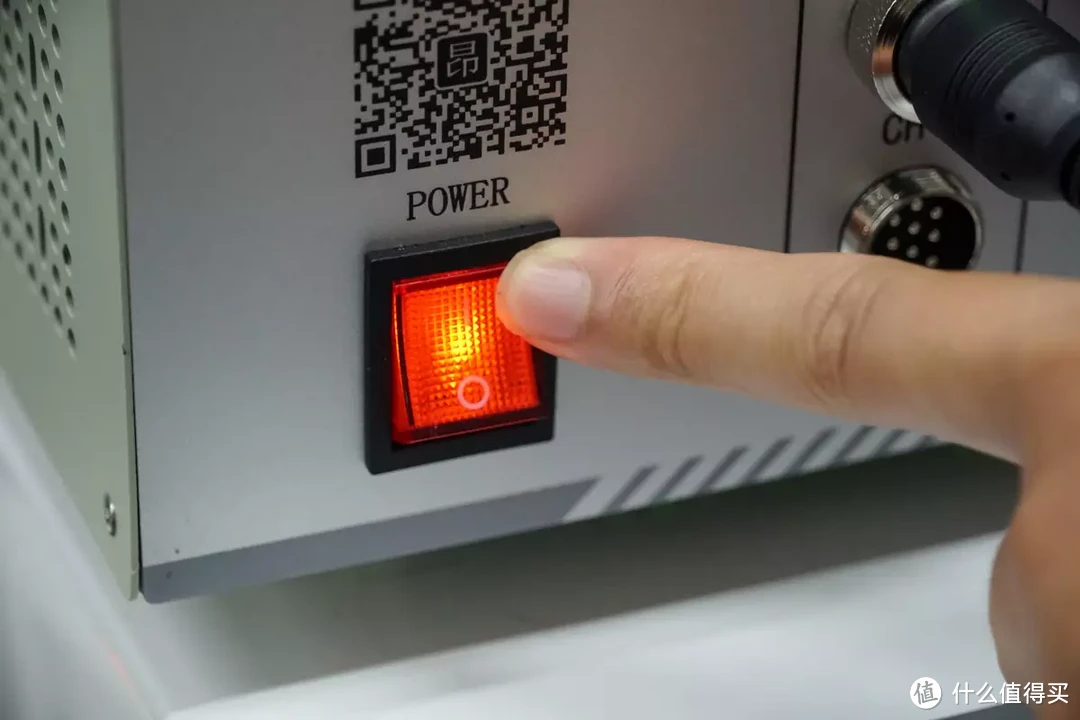

好的, 测试仪的外观几乎已经介绍. 让我们看一下电源开关.

首先,上述图显示,测试器总共有4组8个负载接口,可以同时测试多个产品,有效地提高效率。

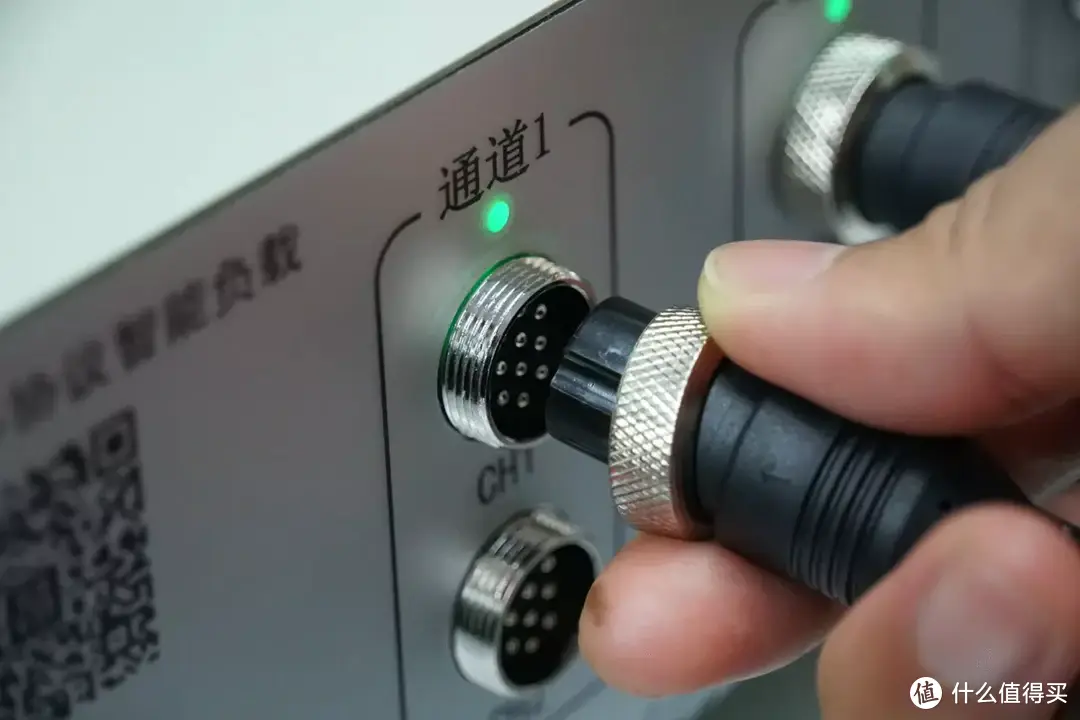

将负载连接线连接到测试器上的负载接口.

修复显示器,并连接电源和视频线.

随后开机等待即可。

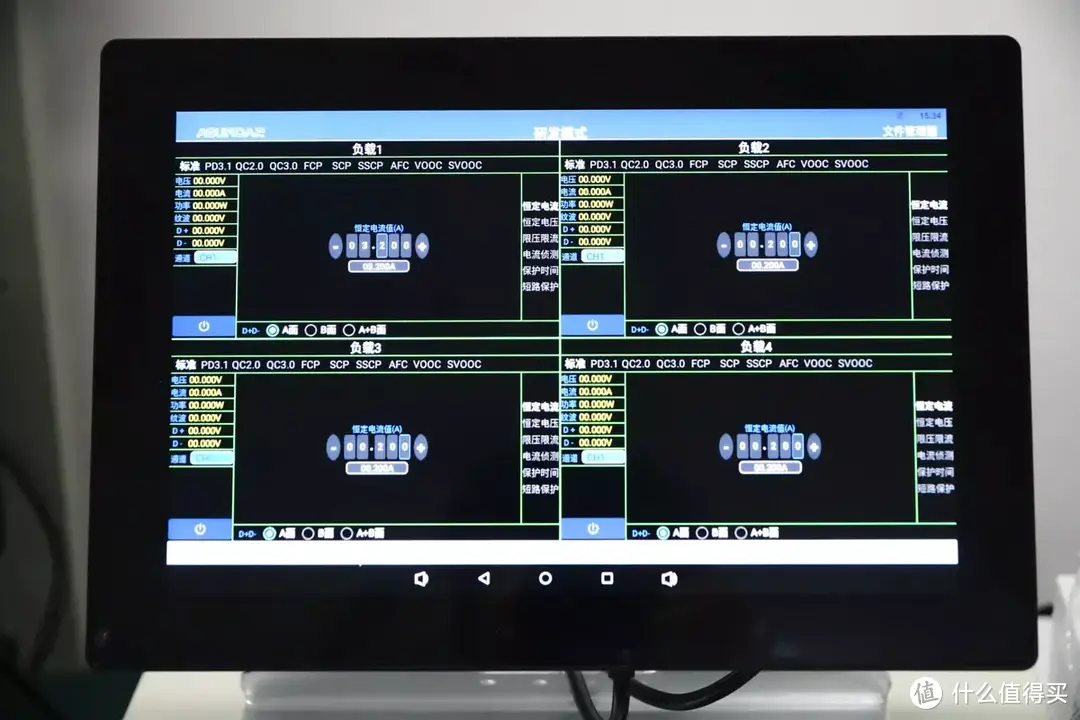

机器启动后显示屏是这样,对于测试人员来说,显示屏很清晰(但确实感觉充满工程师的思考),从1到4的负载,每个模块是单独控制的,所有都同时。

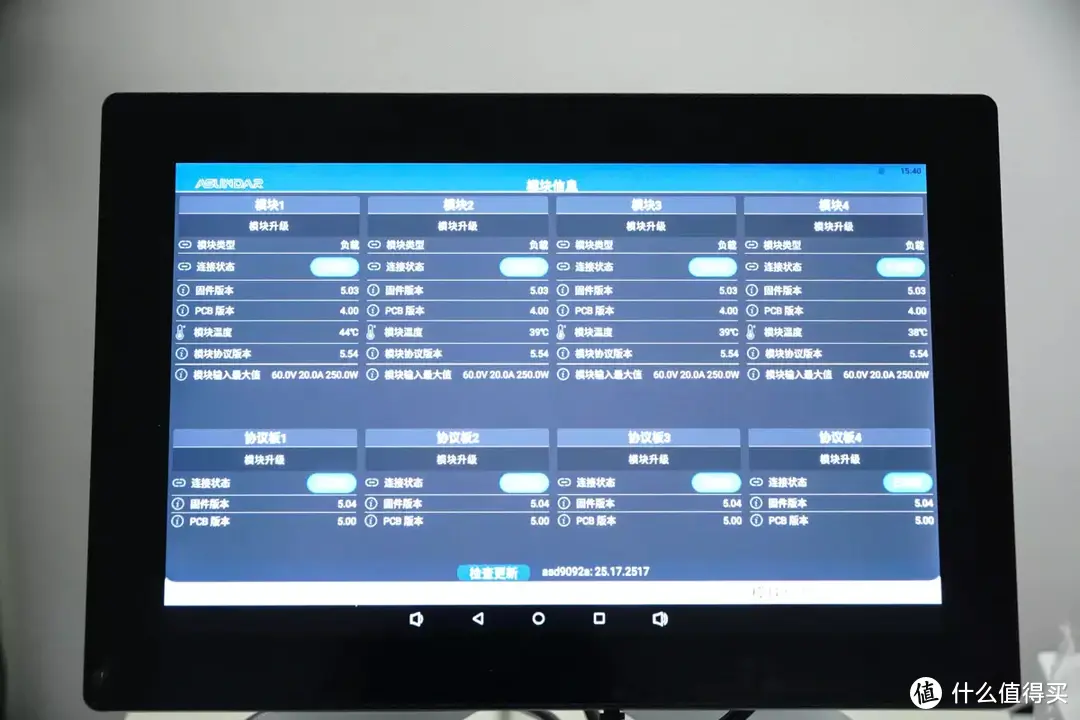

此外,测试器的每个模块也支持软件升级,是的,购买这个测试器不是锤子销售,你可以获得更多的新功能,随后的软件升级。

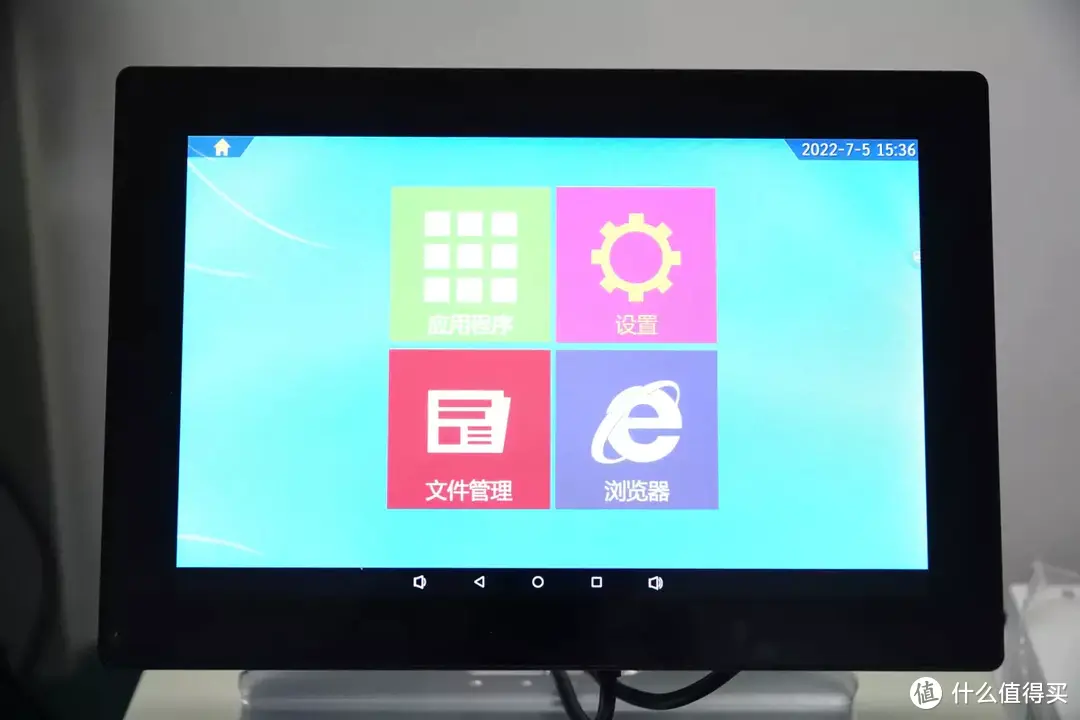

测试仪器实际上是安装Android系统, 这只是很多介绍.

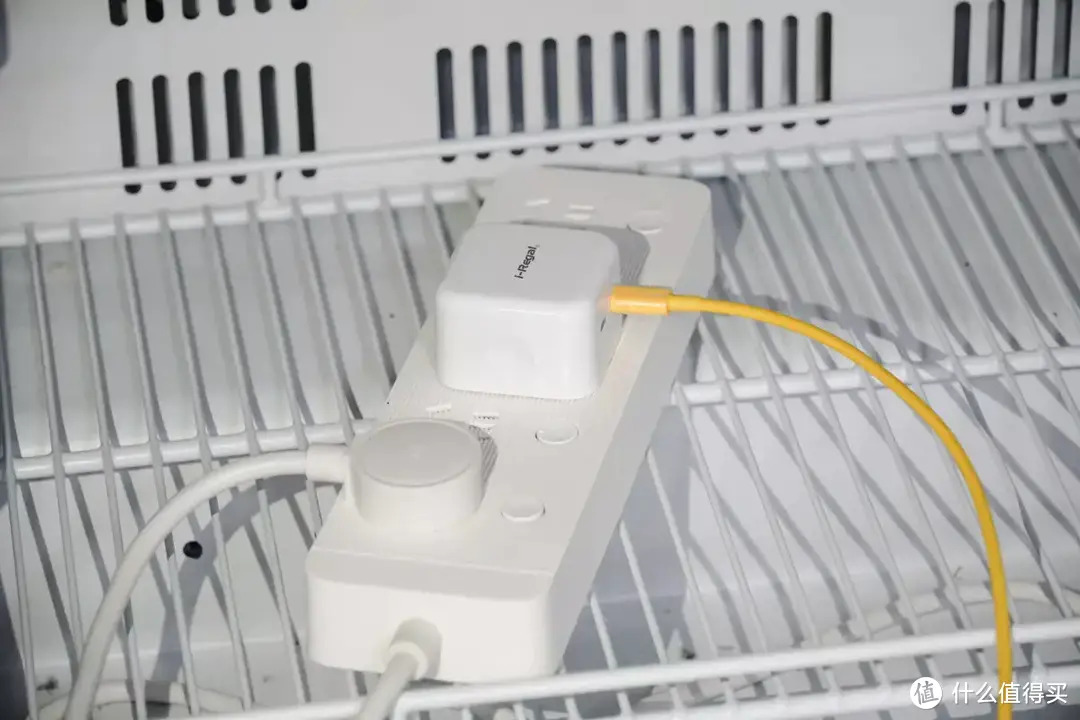

既然是负载，那肯定要搭配供电设备来用了，此次就让 充电器 来串个场。将充电器插在插座上，使用C2C线材引出。

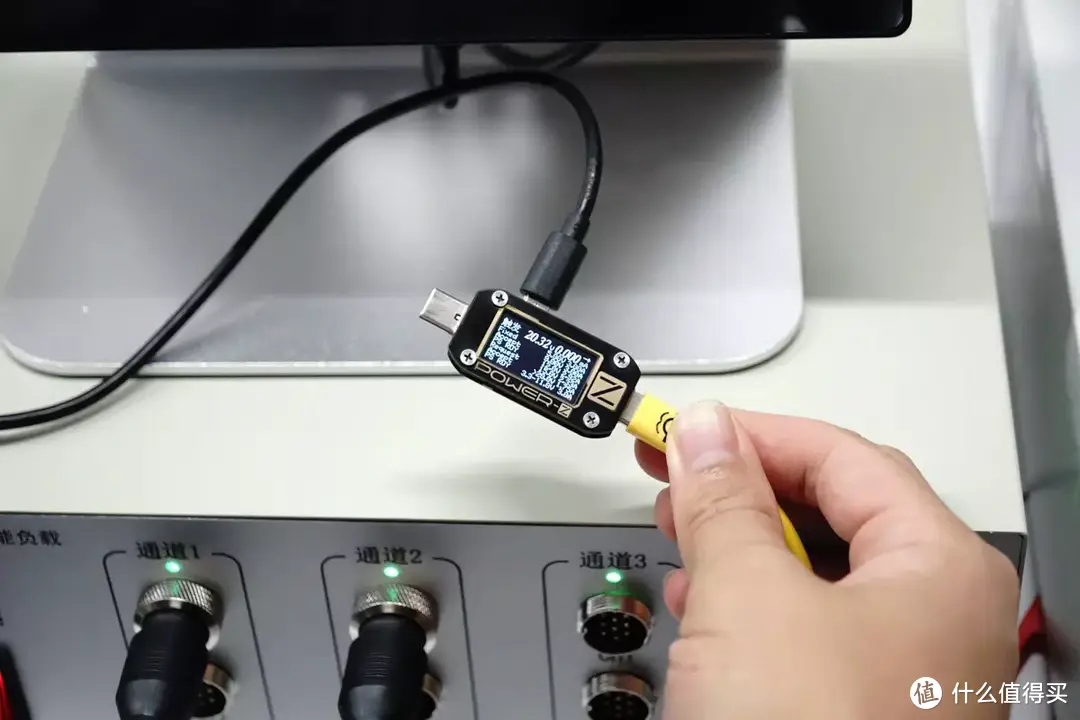

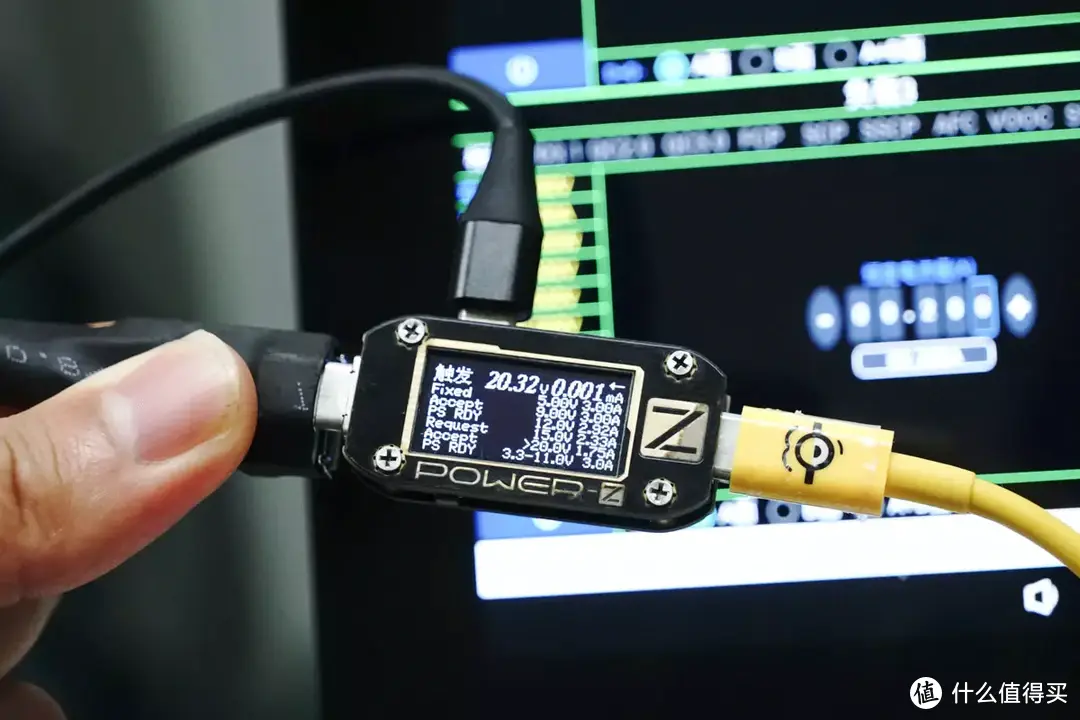

连接电线的另一端到POWER-Z测试器,欺骗PD输出文件。

调整文件到20V输出,此时充电器已经处于20V输出等待状态。

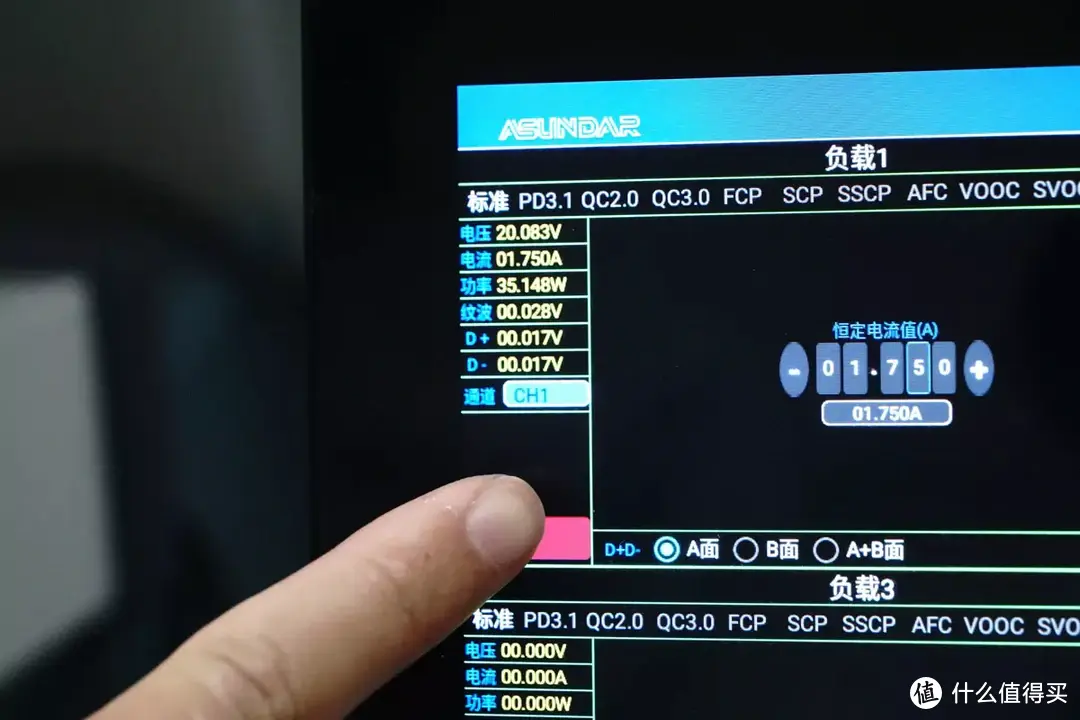

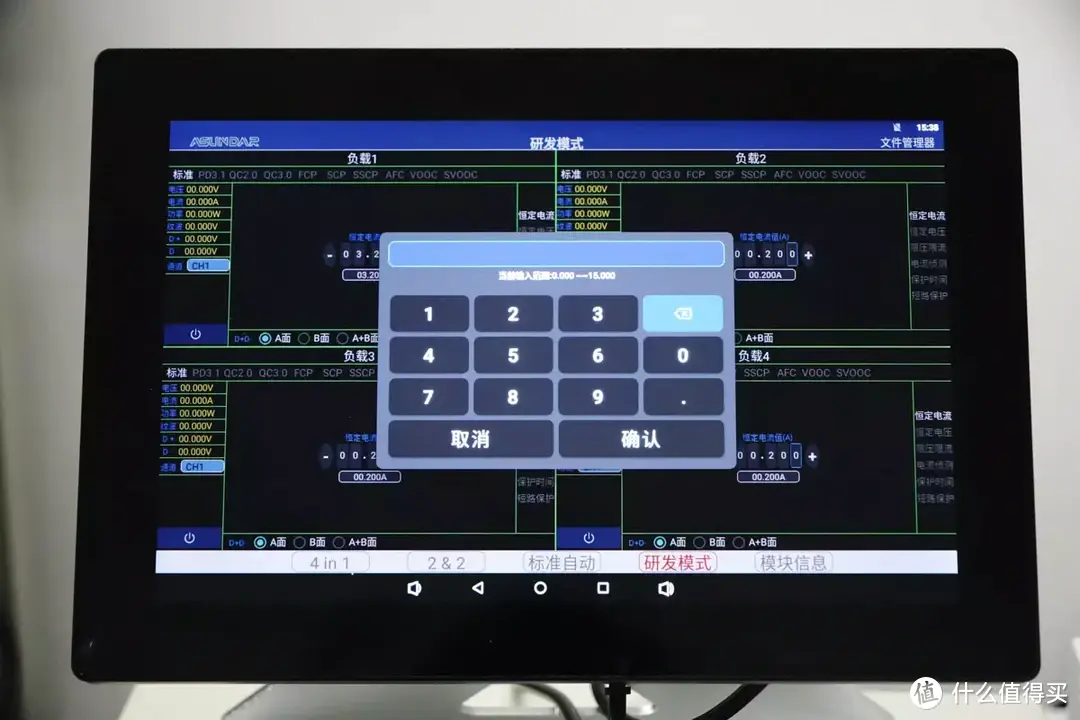

然后在测试仪显示板上调整电流为1。

最后点击开始按键，此时测试仪就相当于一个功耗为35W的用电设备了，前面介绍的充电器则是以35W的功率持续输出。

这些是一般的PD快速充电输出,负荷测试器也支持PD3.1。QC、FCP、SCP、SSCP、AFC、VOOC、SVOOC等快速充填协议的触发器。

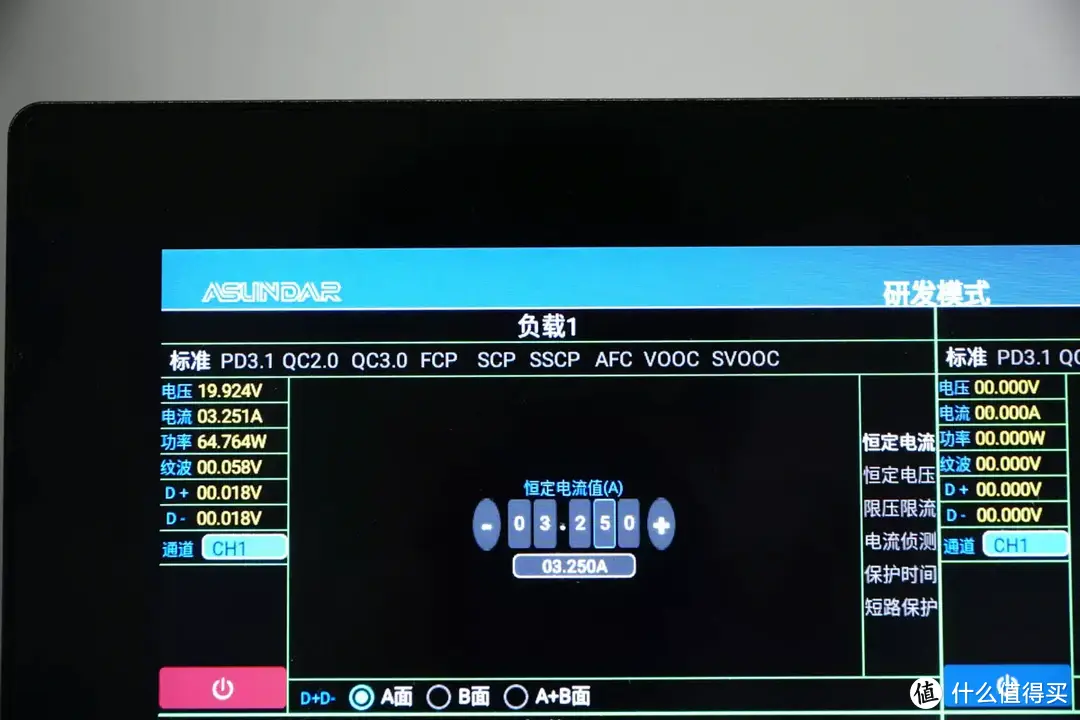

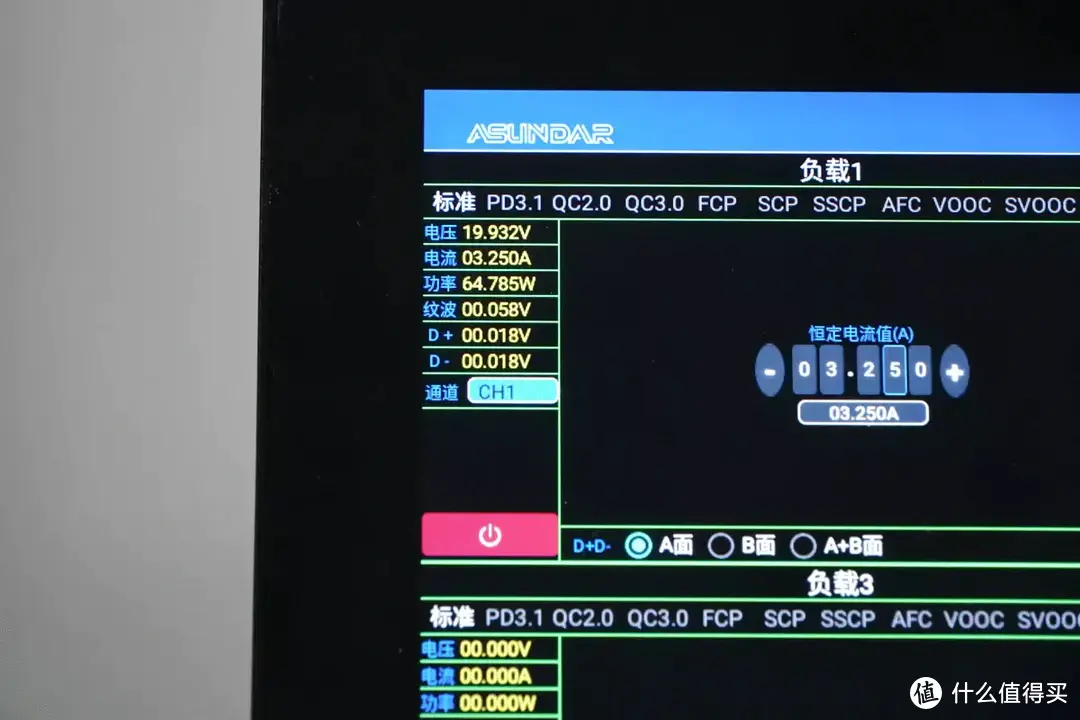

此时负载测试仪是一款有着65W功耗的用电设备，连接的充电器正在以20V3.25A 65W的功率持续输出着。

充电头网总结

ASD909x2多协议智能负载由测试主机和Android顶端两个部分组成,主要用于负载功能测试和外部电源(如移动电源、适配器、PCBA和成品)的性能评估。

在测试器内集成了四个独立的可编程多协议电子负载模块,并且正常电子测试器的基本功能与多速包装协议同时兼容。单台设备可以完成PCBA或成品的大部分功能测试,不需要任何装置如诱导器来测试速度包装。

它还支持输入或输出文件以直接将测试结果以文件格式输出到存储设备,例如U磁盘;它支持手动和自动测试,用于研发调试和性能评估,以及生产线批量测试。

奥林匹克的负荷测试器目前在电源头网的实验室里几乎每天都工作,所涉及的测试项目主要是有一个充电器, 充电宝 产品温度测试,如汽车填料等.评价文件中的温度测试模块必须在装载器中作为稳定的电设备使用。允许产品连续输出,具有特定功率稳定性,因此,温度测试的目的得到了实现。
