【FPGA学习记录4】常见硬件通信协议总结--I2C协议
- 1. I2C协议
- 1.1I2C协议工作原理
- 参考资料
最后更新：2022-07-21 19:38:23 手机定位技术交流文章
文章目录
1. I2C协议
1.1I2C协议工作原理

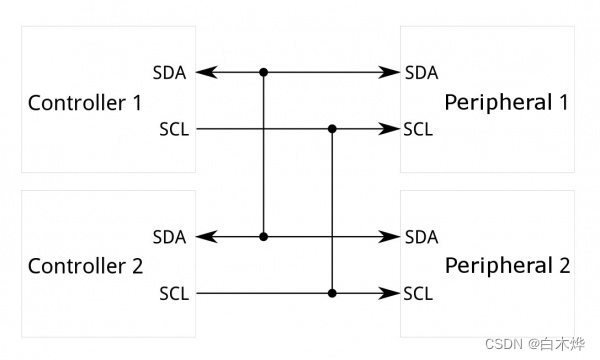

I2C协议由两个信号线组成,SDA--一个串行双向数据线和SCL--一个时钟线

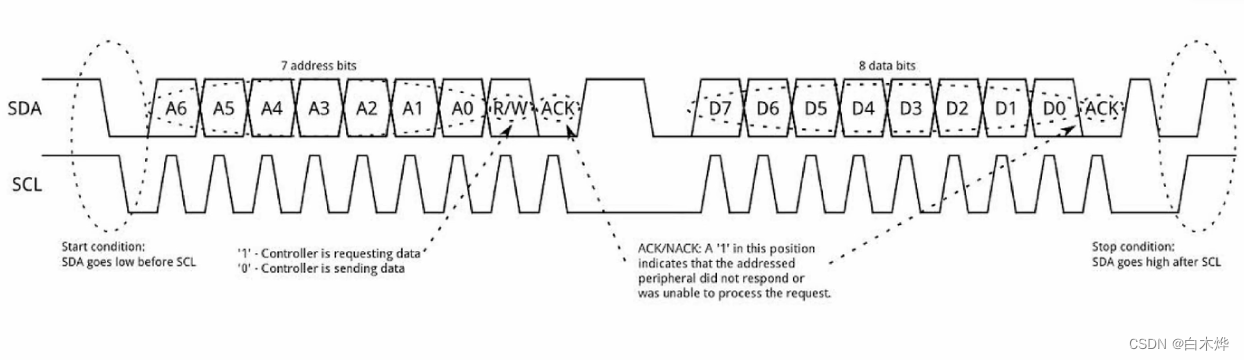

在未开始前,SDA和SCL两条总线均保持高电位.当主设备Controller 1向从设备 Peripheral 1发送数据时,C1会先将SDA拉低, 这时C2不会进行任何操作,而P1和P2则准备接受指令.
接着C1发出7位地址数据和一位R/W信号(1则为读,0则为C1去写数据), ACK表示应答信号,P1接收到C1发送的指令后,会把ACK拉低,表示P1收到C1的指令了. C1得到ACK低电平的回应,它会进行下一步的动作.
C1将继续发送8位数据,P1将继续配置ACK直到C1完成发送数据。
最終,SCL被列為第一,SDA被列為次。
参考资料
1. I2C
