HCIP第四天内容总结

OSPF：开放式最短路径优先协议     无类别链路状态型路由协议

公有协议；跨层封装到IP报头，协议号89； 组播更新：224.0.0.5  224.0.0.6

触发更新,定期更新(30分钟);

结构部署需要:区域分配地址规划

1.OSPF协议数据包:

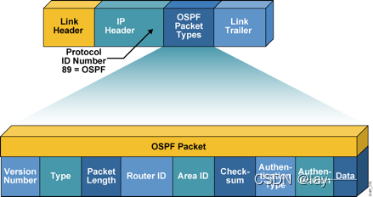

1. 数据包结构

1. 数据包种类

Hello：用于邻居、邻接    发现、建立、保活    hello time 默认10s或30s

DBD:数据库描述包

LSR:链路国家请求

LSU:连结状态更新

LSack:链接状态确认

二、状态机

Down：一旦本地发送问候包进入下一个状态

Init：初始化如果存在一个本地RID,接收的问候包进入下一个状态

2way：建立睦邻关系的双向通讯标志

条件匹配:点点网络将直接进入下一个状态;MA网络类型将执行DR/BDR选择,非DR/BDR不会进入下一个状态;

Exstart：预启动使用类似的问候DBD来选择主服务器关系,RID主偏向下一个状态

Exchange： 要使用真正的DBD共享数据库目录,您需要使用ACK确认。

Loading：载荷使用LSR/LSU/LSAck获取未知LSA信息;

Full：交出邻近关系中所建立的标志

LSA:一种生成不同类的LSA信息的链状态通知,以代表不同网络条件下的拓扑或路由条目;

LSDB:一个链状态数据库,它载入和存储所有类型的LSA;

关于OSPF、DBD包的几个知识点:

1,将MTU值载入DBD包,要求邻近的MTU值必须相同,否则卡将处于exstart或交换状态;

默认的Huawei不打开MTU检测

[r1]interface GigabitEthernet 0/0/1

[r1-GigabitEthernet0/0/1]ospf mtu-enable

保密确认-不使用确认包,而是复制主机设备的序列数以确认主机DBD已经收到

1. OSPF标记位    I   M    MS        I为1本地发出的第一个DBD包

M为0，表示本地发出的最后一个DBD；    MS为1代表主，为0代表从；

数据库建立后，本地基于SPF选路规则，计算到达未知网段最短路径加载于路由表中；

1. 字母

Cisco

O - OSPF, IA - OSPF inter area域间路由

N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2NSSA域外路由

E1 - OSPF external type 1, E2 - OSPF external type 2域外路由

在同一区域,局部结果由拓扑计算

O区域间路由 ABR通过其他区域的拓扑计算获取路由,然后将路由分发到另一个区域;本地区域分发到另一个区域

O E1/2在生成其他协议或其它进程后,通过ASBR重新释放外部路由到OSPF协议

ON1/2 NSSA外部路由器在生成其他协议或其它过程后,通过ASBR重新释放到OSPF协议中,同时了解该路由器位于ospf的NSSA的一个特殊区域

管理距离( Huawei优先)

Cisco设备定义管理距离为110 Huawei设备优先级为10

度量（cost）

开销值   参考带宽/接口带宽        华为设备，环回接口不计算为一段路径；默认的参考带宽为1000M；

优化成本值和最低路径;

第二,条件是OSPF议定书的邻国成为邻国关系

在点对点网络中,所有PFOS的邻国将直接建立作为邻国关系;

在MA网络中，为了避免大量重复的LSA更新,因为OSPF需要邻居间的BPD比较,故没有接口水分割机制；故必须进行DR/BDR选举，非DR/BDR间仅建立邻居关系；---在每一个MA网络中均需要进行一次选举；

选举规则：

1. 优先级    数值大优，默认为1；      若为0为放弃选举；
2. 优先匹配,比较选择界面中所有设备的路由器-ID,数值优越性;

[r1-GigabitEthernet0/0/1]ospf dr-priority 2

修改输入界面的优先次序

OSPF的融合称为LSSA洪水,也称为LSDB同步;

• OSPF接口网络类型 — OSPF协议在不同网络类型的接口下具有不同的工作方法

接口网络类型                  OSPF接口网络类型（ospf工作方式）

Loopback 0. Cisco – LoopBack No hello packet to send via 32-bit host

Huawei - 显示p2p类型和在实践中为 LoopBack工作模式

点到点

（串线HDLC/PPP/GRE）   p2p. hello time10s  自动建邻   不选DR/BDR

BMA

以太网                 Broadcast  hello time 10s  自动建邻    选DR/BDR

NBMA

Frame relay nbma hello time 30s 手动建造邻居 SelectDR/BDR

MGRE p2p. hello time10s Automatic Neighborhood SelectedDR/BDR –在一个网段中只

能存在一个邻居Huawei设备是MGRE网络的一部分,接口是点到点的

这样,您只能与第一个收到问候的设备建立睦邻关系;

在此情况下,Cisco将有一个邻居滚动;

注:在MGRE环境中,接口的默认ospf工作模式是点到点,不能使NBMA分段的邻居完全连接,因此只能修改接口的工作模式:

修改MGRE网段所有接口关于广播工作的方式,注意,如果部分接口被修改为广播,接口的另一部分仍然是点到点,因为同一个问候时间可以建立一个睦邻关系,但工作机制在DR/BDR选举处不同，因此最终网络段不能正常地收敛;

1. 同时,必须注意网络拓扑结构;如果该段是完全联接的网络拓扑,则通常会进行RD选择;但如果它是部分网络拓扑或位于中心位置的拓扑,则可能存在RD位置问题;
2. 如果网络拓扑只是部分网络或集中于现场,则需要手动干预RD位置

或将所有接口工作模式修改为点到点工作模式;

Ospf的点点操作:只能手动配置,适用于部分网络结构拓扑;

Hello time30s, 不选DR/BDR, 自动建立睦邻关系;

• 非管制OSPF地区

如果ABR设备不连接到根区域0,则不能按默认实现区域间共享路径

1. 远离骨骼的非骨骼区域。
2. 不连续骨干

解决方案：

1. 在合法和非法的ABR上建立隧道,然后向ospf协议宣布

缺点:定期更新、维护和启动更新,以产生中区资源利用

1. 弱选择路径--当ospf学习实现两个相同的目标,但不同的区域同时出现时,选择骨髓区域;

隧道区应在同一个地区申报

1. 伪造链 -- 伪造链建立在合法和非法ABR之间,由合法ABR授权非法ABR;

允许区域间分享非法转基因;

没有选择坏路径的问题,因为没有添加新的路径;

[r2-ospf-1]area  1     两台ABR共同所在的区域

[r2-ospf-1-area-0.0.0.1]vlink-peer 4.4.4.4  对端ABR的RID

Cisco在虚拟链上取消了所有循环行为,以避免通过循环信息占有中间区域;--不可靠

Huawei继续维持虚拟供应链的维护和更新周期--在中部地区占有资源

1. 多进程双向重发(建议)

多进程--在同一设备上,不同的进程可以在不同的接口上工作,建立自己的邻域关系,并生成自己的数据库(不共享);只将自己的计算路径载入相同的路径表;一个接口只能由一个进程声明;

双向重发(英语:Bidirectional re-release, ASBR)是由不同的进程或协议生成路径的双向共享。

[r2]ospf 1

[r2-ospf-1]import-route ospf  2

[r2-ospf-1]q

[r2]ospf 2

[r2-ospf-2]import-route ospf  1

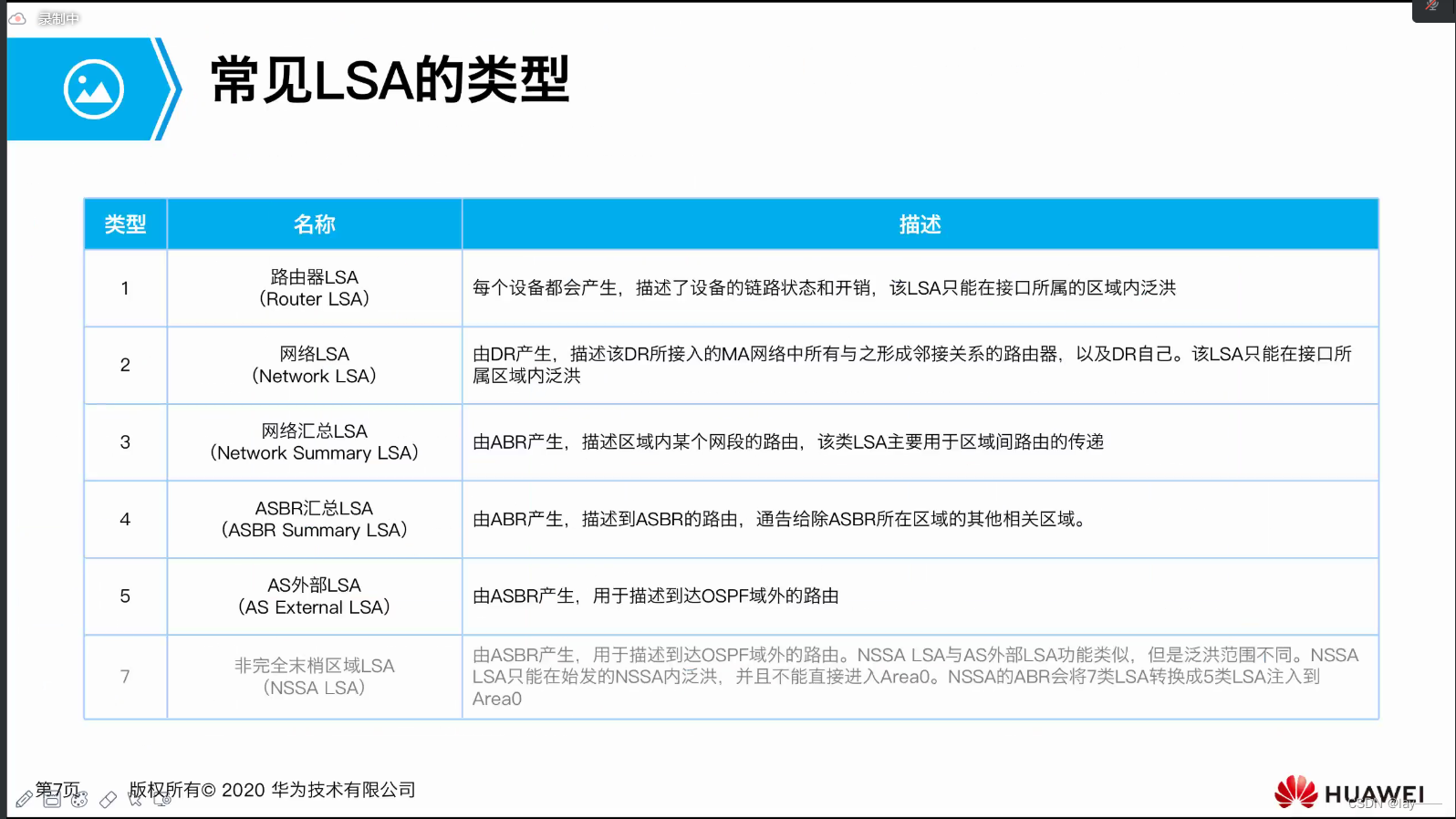

• OSPF的多种 LSA -- 数据库表

<r1>display  ospf lsdb

<r1>display ospf lsdb router 1.1.1.1

类名 link-id (目录中的代码)

LSA的所有类载有以下信息

Type      : Router    类别名  此处为1类

Ls id     : 1.1.1.1     link-id  在目录中的编号

Adv rtr   : 1.1.1.1     通告者 --- 该LSA的更新源设备的RID

Ls age    : 1359    老化时间   1800s周期刷新为0   触发更新归0  最大3609s

Len       : 48

Options   :  E

seq#      : 8000000c   序列号

chksum : 0x818c检查代码

OSPF的LSA是1800更新一次更新一次序列编号是加一个

LSA的新旧比较

首先,我们比较序列数,序列数越大,越好,

2、如果序列号相同，会比较校验值（checksum)越大越优

3、如果校验值也相同，会比较LSA Age时间，是否等于MAX-age时间（3600）

如果年龄时间与最大年龄时间不等,则比较它们的差异。如果差异超过15分钟(900秒),则差异较小

如果年龄时间与最大年龄时间不相等,请比较它们的差异。如果差异低于15分钟,请说明相同的LSA,并忽略其中之一

什么情况下LSA会更新：

1800号截止日期定期续期

2,触发更新(更改接口地址(添加或删除),修改接口费用值,删除接口或删除通知)
