采矿场矿用IP网络广播方案-基于IP网络的矿山采矿场广播设计指南

1、先进性与科学性

充分考虑到电子信息时代科学技术迅猛发展的趋势，在技术上着眼超前。采用IP数字网络技术、计算机软件多媒体技术等先进技术组建采矿场的IP网络广播系统,其技术性能和质量指标应达到该国领先水平。它应涵盖传统广播和智能广播的所有功能。全面改变传统广播音频质量不良、易受干扰、传输距离有限、维修管理复杂、非扩充、交互性差异等缺陷。实现传输的数字化 、 终端的个性化和网络管理.

2、成熟性与实用性

在设计和建设中应充分利用采矿场已建局域网络及其它传输网络资源，充分利用矿区的本地网络、机房和其他基础设施,不仅没有再投资的必要,广播系统的结构应该简单,布局简单,它可以大大降低网络的成本。同时，选择适合实际采矿场的函数和符合用户要求的系统配置方案,通过紧密的有机结合,达到最佳性能价格比.

3.灵活性和可扩展性

这个系统具有良好的开放性和灵活的可扩展性,在系统设计中充分考虑了采矿场无线电系统与其他系统集成性。可以扩展网络报警矩阵,与消防系统或其他紧急系统连接.确保系统整体结构的先进性、合理性、可扩展性和兼容性,使整个系统能够与技术发展和进步保持同步,不断得到丰富和提高,确保可以扩大整体结构,使整个智能系统能够随着技术的发展进步,它不断被填充和改进。

4、标准化和模块化

系统设计和设备配置应严格按照有关国家和区域标准进行,根据系统整体结构的要求,组织和规范系统,它结合了当今世界先进技术成就.广播系统设计，用更简单、更方便的操作代替复杂操作,从而达到核心目标。使用用户友好的人类界面,设备面板上的按钮、开关和按钮数目很小,在设备小屏幕上显示的菜单级别清晰,它可以在不需要复杂的菜单操作和复杂的系统操作训练的情况下操作和使用。

5、安全性与可靠性

矿山紧急广播的智能管理系统是日常广播和紧急广播的重要管理工具。因此, 系统 的 安全 和 可靠性 十分 重要 。在安全性上，基于可靠性,抵制来自内部和外部的攻击,所采取的安全措施是有效的和可靠的,能够在多个层次上以多种方式实施安全控制,具有反盗版插件功能,确保广播系统不受黑客和病毒的攻击.在可靠性上，系统和网络结构更加复杂,支持故障检测是十分必要的,该系统应广泛采用大规模集成电路和嵌入式芯片。

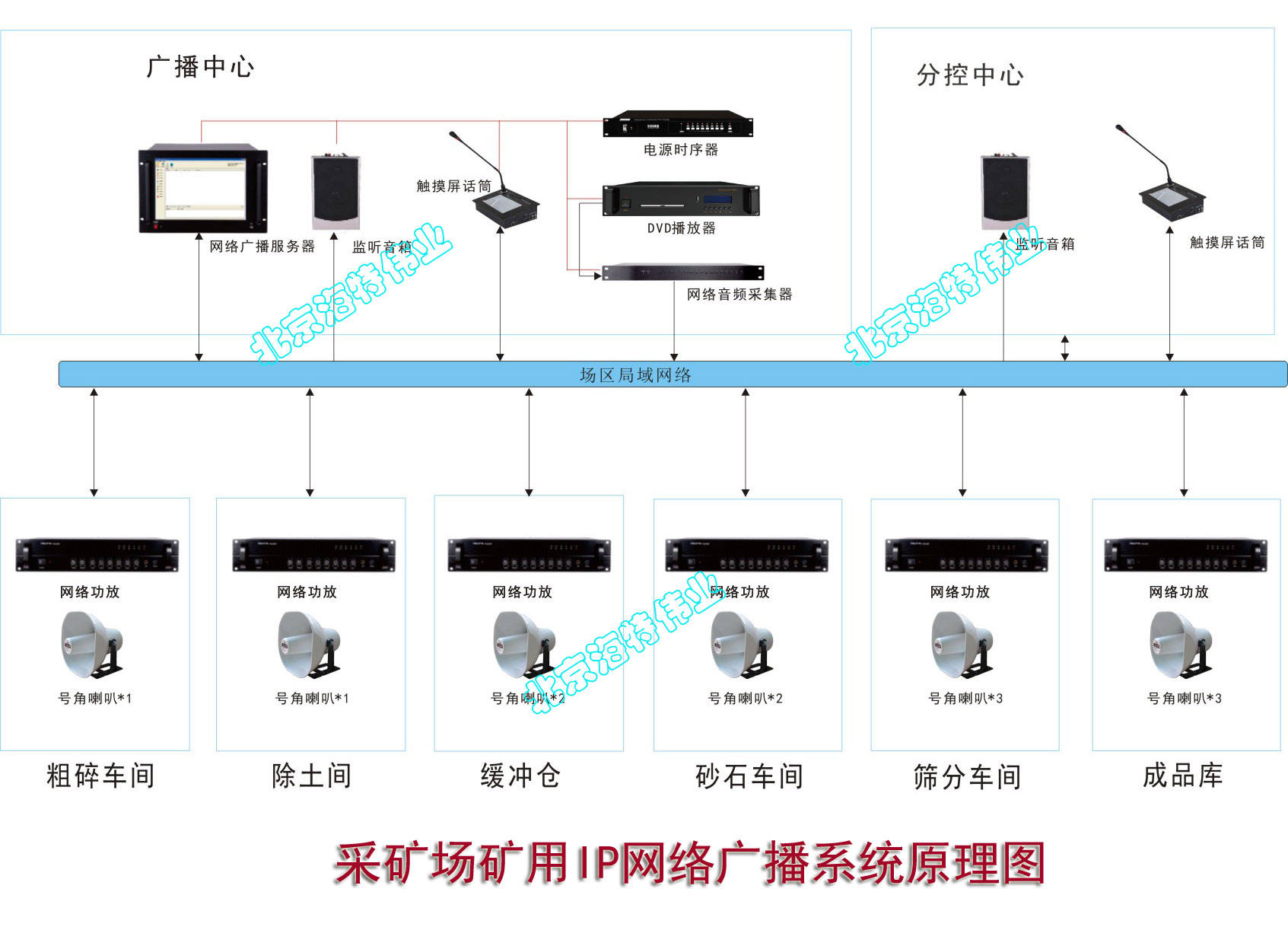

矿区IP网络广播系统原理图

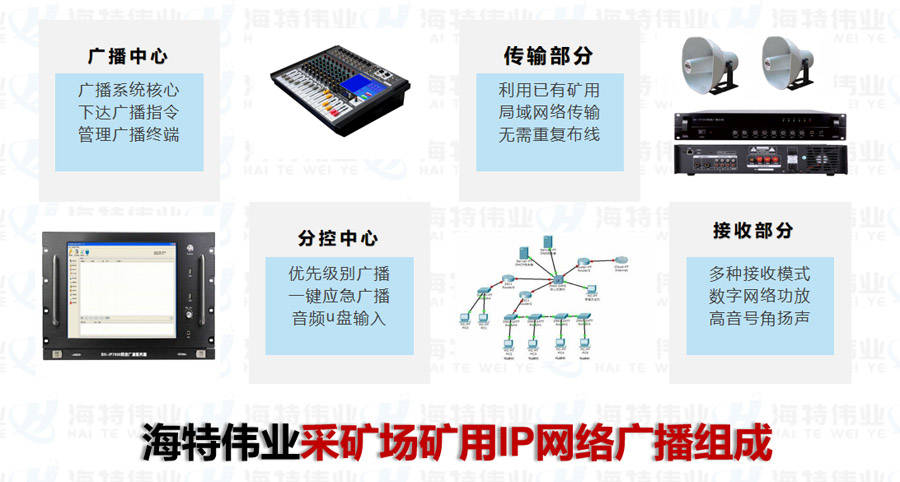

采矿场IP网络广播系统组成

1、矿用广播中心

采矿场的IP网络广播系统采用IP数字网络系统架构,控制中心位于广播中心,由网络广播服务器、广播管理软件、收听箱、触摸屏电话、网络音频采集器、DVD播放器、电力时间序列器、网络交换机、柜台等组成。

广播中心是网络音频广播系统的核心.完成整个采矿场广播系统授权管理,为各类音频广播提供数据访问服务,并为各区域的广播设备提供固定时间广播和现场直播媒体服务,响应每个广播控制设备的播放请求。在音频程序菜单的整理和安排之后,可以保存到广播服务器上,管理员可以通过登录来修改广播管理软件.当没有人设置值时,该系统支持自动播放,支持手动紧急广播，支持任意分区播放控制,支持实时外部音频流,支持实时管理终端状态,支持与控制中心的双向通话。

2.采矿广播控制中心

在采矿场和工厂地区设置独立的控制中心,可以实现控制中心和广播中心之间的双向通话,可以进行控制网络终端的广播,如人工通话、播放MP3文件等。

控制中心触摸屏有两种广播和对话模式。广播模式可用于定位和控制控制控制网络广播终端的广播(支持分区的任意设置,一个键打开分区广播);对话模式可用于与广播中心进行双向调用。

3.采矿广播方法

广播中心与控制中心和网络电源输出之间在场内建立的局部区域网络(可与监测系统联网)。广播分隔了VLAN连接,音频信号和控制信号通过网络的TCP/IP协议以数字格式传输。IP网络广播系统传输速度超过128Kbps,现场局域网络的建设要求为每秒100M。完全能满足系统网络传输速度的要求,确保广播信号的可靠稳定传输,语音信号清晰。

采矿广播接收部分

根据用户实际需求，在采矿场内设计部署6台网络功放和11个号角喇叭，每个网络功放具有独立的IP地址，能够接收来自广播中心和分控中心的控制指令和广播信号，进行自动唤醒和播放，具体布置情况如下表所示。

第五,矿场采矿用IP网络广播系统功能

发出通知的指示

广播中心和分控中心可通过分布在粗碎车间、除土间、缓冲仓、砂石车间、筛分车间、成品库等场所的广播终端播报上级指示，传达上级会议精神，发布临时通知等，从整体上统筹各个部门之间的协调合作。

按时播放背景音乐

制定定期播放任务,在休假和休息期间进行定期播放、播放背景音乐,改善员工的工作环境,缓解员工的情绪,创造一种轻松愉快的工作气氛。

按时播放音乐铃

全自动播放悦耳动听的音乐铃声,提醒工作人员上下班时间。广播经理可以根据管理层的实际需要,每天为每个站设置不同的时间表,也可以在临时需要时设置一次播放任务。该系统可以根据没有人看的时间表自动播放个性化的钟声。呼吸时间表可以根据春天、夏天和秋季的季节变化自动调整。

4.控制分区电影的播放

广播可以根据管理需要灵活地分开,例如:原油粉碎车间、挖掘车间、缓冲车间、砂岩车间、筛选车间、成品车间等,不同的区域可以统一或单独进行播放。

交互的呼叫以发言

广播中心的工作人员可以与独立控制中心和对话终端机组进行通话,建立双向通话机制大大提高了采矿领域的生产安全和组织管理效率。

6.消防警报联合广播

支持与地雷警报设备的连接,以启动有关系统区域广播终端的紧急广播,实现提醒工作人员和最大化紧急疏散的目的。

关键的紧急援助对话

关键区域安装一个关键的紧急电话终端,生产车间,门卫可以通过终端和广播室双向讲话,帮助及时处理事故救援和其他情况。
