使用VRRP技术实现网关设备冗余，附详细配置实验
- 前言
- VRRP技术原理
- VRRP的实验与配置
- 1、实验拓扑
- 2、实验拓扑介绍
- 3、实验配置
- VRRP配置命令
- 设备配置
- 三、实验结果
- 总结
- PC1是内部网络的终端设备,LSW3是输入开关。

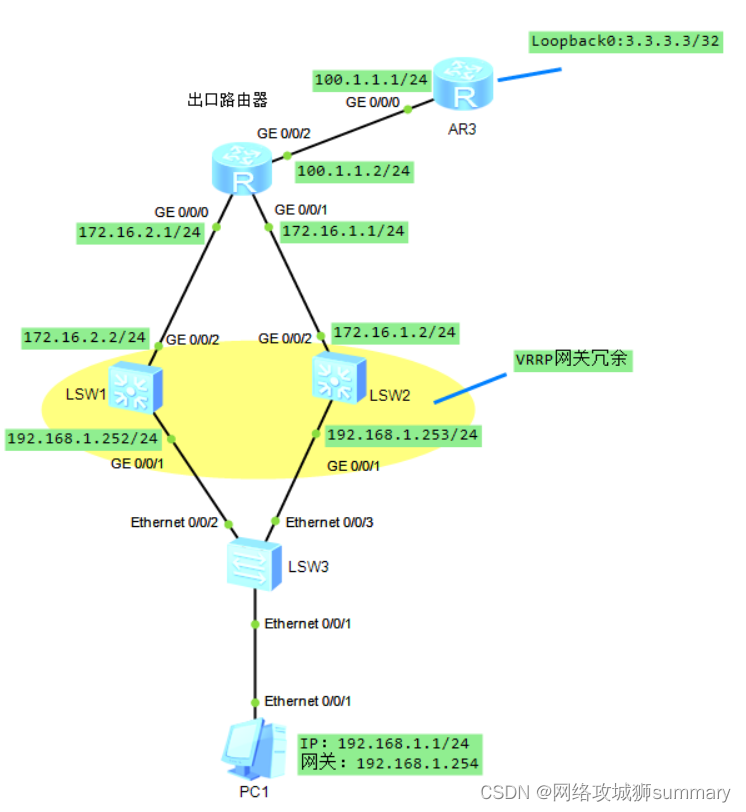

- LSW1和LSW2是交换设备,用于实现网关冗余。LSW1的GE0/0/1口的ip地址是192.168.1.252/24，LSW2的GE0/0/1口的IP地址是192.168.1.253/24，它们使用VRRP技术共同虚拟出一个网关地址192.168.1.254/24。
- 开关设备的顶部是一个出口路由器.
- 路由器AR3模拟载体网络,返回环模拟公共网络中的地址。
- 使用命令

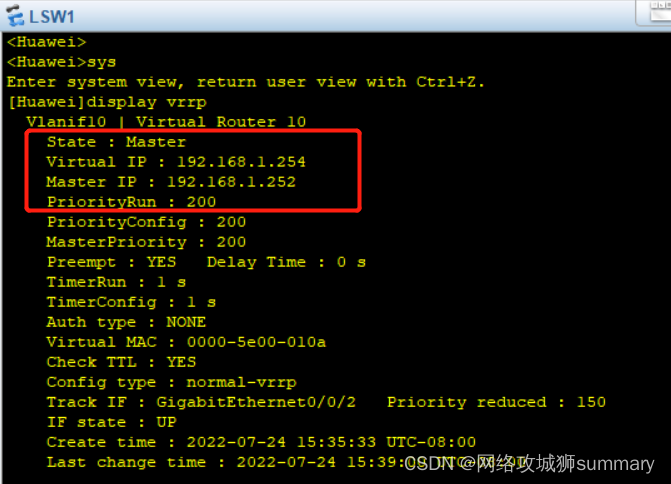

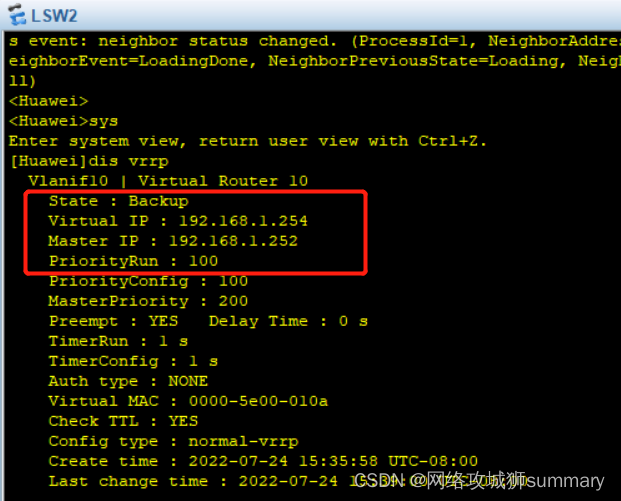

display vrrp就能查看vrrp接口的状态，图中可以看到LSW1是Master主设备，虚拟ip是192.168.1.254，优先级是200。 - LSW2的状态是Backup备用设备，虚拟ip是192.168.1.254，优先级是默认的100。

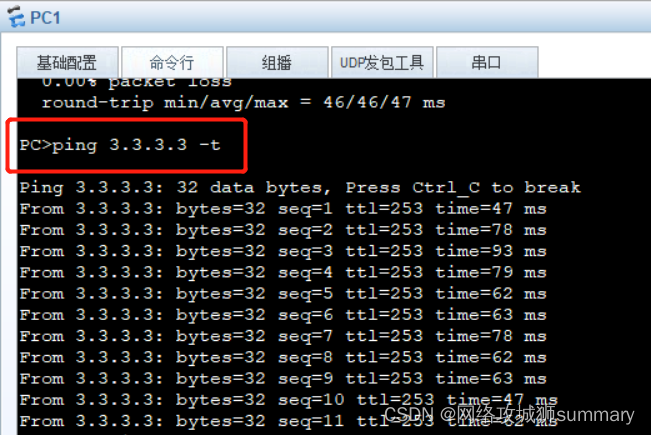

- 发现PC1ping公共网络的地址是有效的.

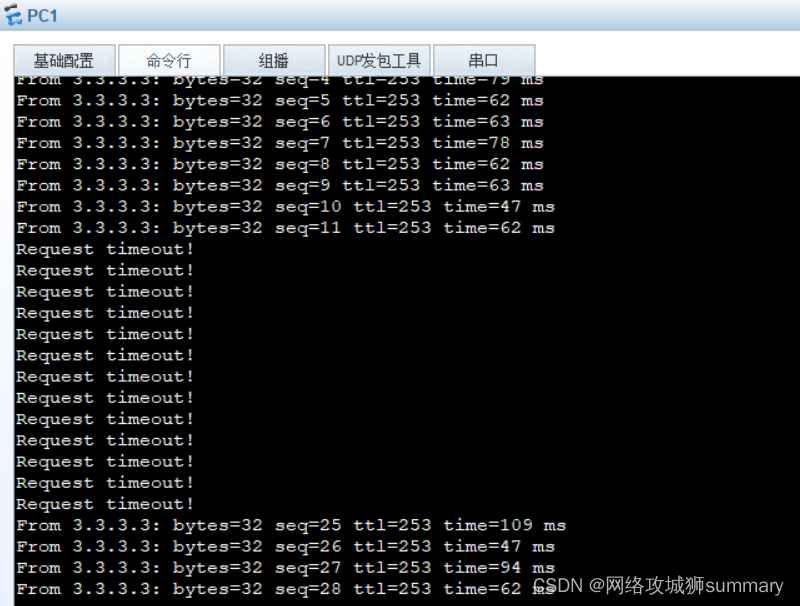

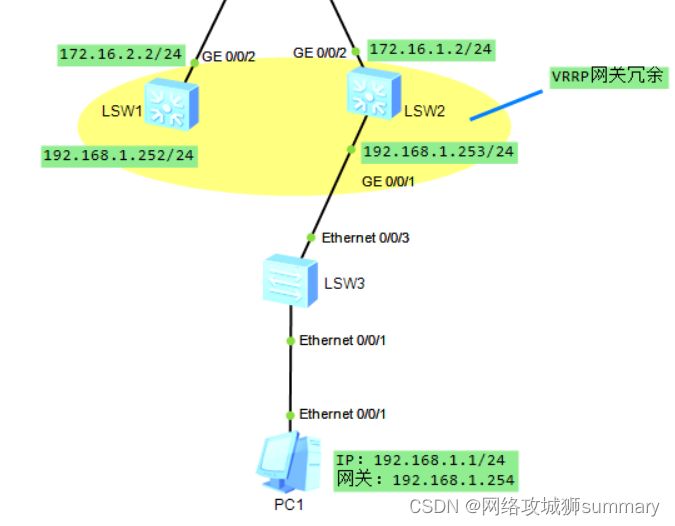

- 当主链被切断和主设备被关闭时,备份设备在一段时间后自动传输流量。
最后更新：2022-07-25 02:55:53 手机定位技术交流文章
文章目录
前言
在企业网络中,三级开关或路由器通常被用作网络设备。该开关连接到设备顶部的输出路由器或防火墙,以连接到外部网络,如果企业中的此开关设备失败,这将使内部网络上的终端设备无法访问公共网络。为了避免这种情况,VRRP（虚拟路由器冗余协议）技术可以实现网关设备的冗余备份，即使有开关设备延迟,另一个可以传输交通,确保内部网络的终端是在线的。
VRRP技术原理
由于网络卡只能配置一个网络地址,两个网络设备可以一起虚拟化IP地址,当其中一个设备延迟时,另一个设备可以继续维护虚拟IP,从而实现网络设备的冗余备份效果。
VRRP的实验与配置
1、实验拓扑
2、实验拓扑介绍
3、实验配置
VRRP配置命令
| 命令 | 备注 |
|---|---|
| vrrp vrid 10 virtual-ip 192.168.1.254 | 在此端口下配置VRRP，并设置虚拟地址为192.168.1.254 |
| vrrp vrid 10 priority 200 | 设置此端口的主路由器优先级为200,默认为100 |
| vrrp vrid 10 track interface g0/0/2 reduced 150 | 当上端端口无法检测时,自动降低优先级到150,将备用端口转换为主端口 |
| display vrrp | 显示vrrp配置结果 |
设备配置
三、实验结果
总结
在网络交换设备上使用VRRP冗余可以避免单点故障,并且适用于企业网络的部署。 当然,任何重要节点的IP都可以使用两个设备来冗余,从而提高系统稳定性。
