前言
随着快速填充技术的发展,规模效应,近年来,大型电源充电器和移动电源在市场上逐渐普及,它受到消费者的广泛赞赏和认可。高功率充电设备不仅能支持移动电话的快速充电,它还可以提供更多的设备,例如笔记本电脑,使用场景的范围大大扩大。
大型电源充电器和移动电源产品是市场主流.其内部主要与独立的升降压力控制器和协议芯片相结合,电路是复杂的和昂贵的,导致最终产品价格上涨,它影响了消费者购买的意愿。斯坦米克罗的目标是达到这个市场痛点,为上下压控制器引入了多个内置协议IC,简化产品开发流程，降低产品成本。下面, 充电头网络介绍这些产品的特点.
SD59D15

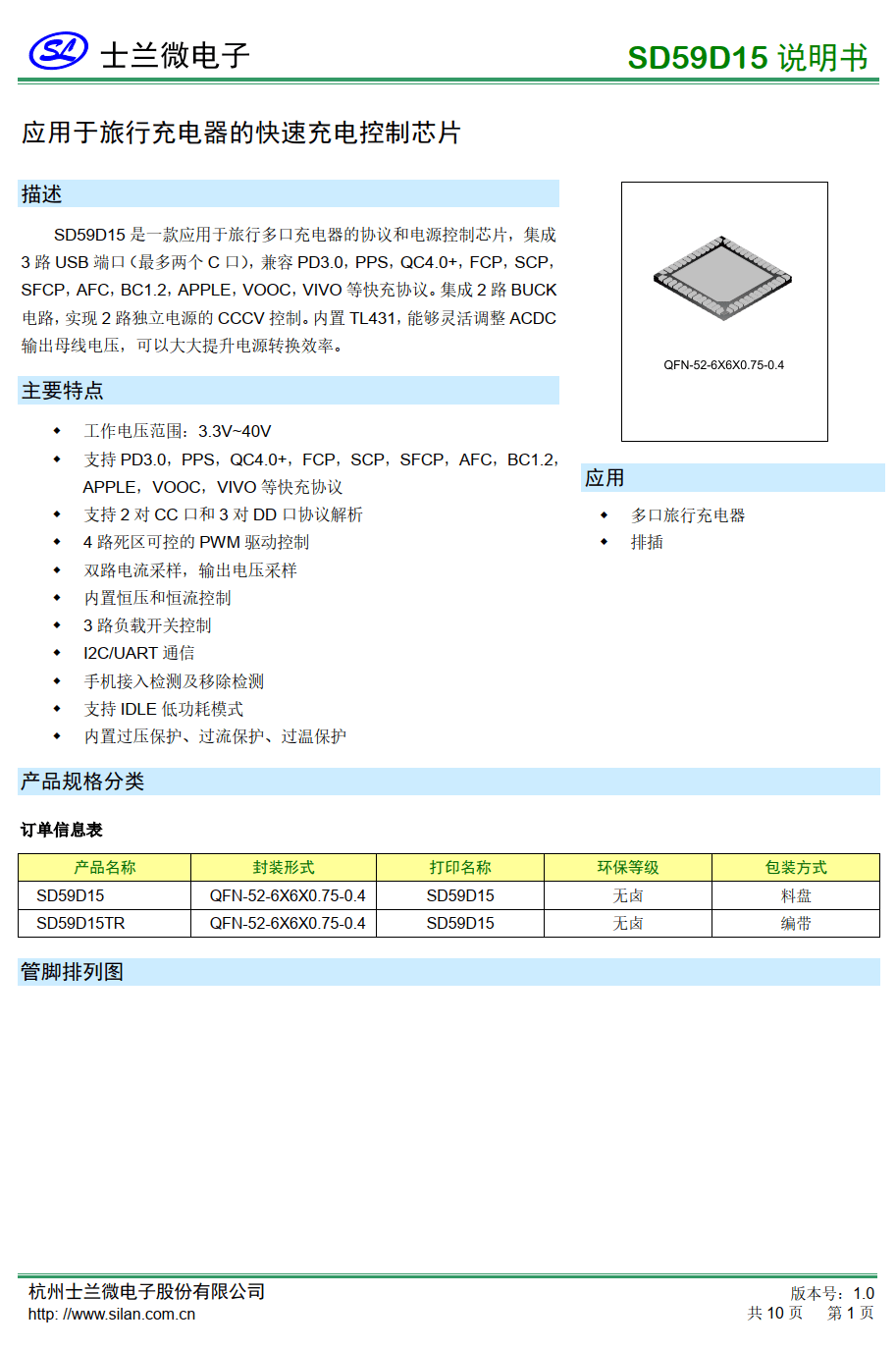

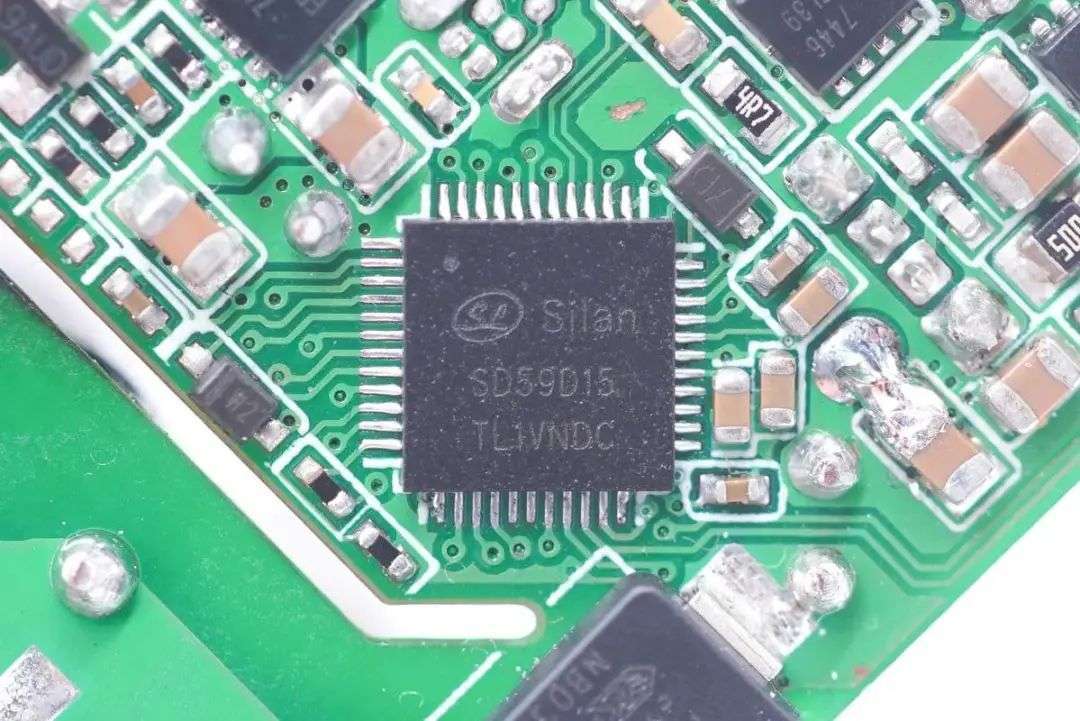

SLR SD59D15是旅行充电器的控制芯片。内部协议IC和双向同步压压器转换器,它还支持与抗注射电源相关的专利控制架构,100 % 支持 空缺率 。当充电器空或5V输出时,降低充电器输出电压,减少空气中的磨损和提高效率.
士兰微 SD59D15 支持双路独立的USB-C接口，内置的四路PWM输出，可配置为单路同步升降压或两路独立的同步降压应用，满足双口或者三口快充应用，而无需每个端口对应独立的降压协议芯片。
SLAM Micro SD59D15可以用于双向电流差采样和输出电压采样。实时监控输出工作状态;有三个负荷开关控制信号,控制端口通断切换。快速包装协议分析可用于三向USB端口(最大2个C端口)。兼容PD3.0、PPS、QC 4.0+、FCP、SCP、SFCP、AFC、BC1.APPLE、VOOC和其他快速填充协议。
SLAM Micro SD59D15内置32位MCU处理器核心,最大工作频率为32MHz,具有丰富的辅助函数单位可以满足各种复杂的函数函数.在芯片中嵌入 PMU 和 LDO,实现5V电源和1.5V内部电源。每个高速和低速振荡器都嵌入于芯片中,可以节省系统成本。整个芯片还具有各种低功耗工作模式,它可以适应各种应用要求。

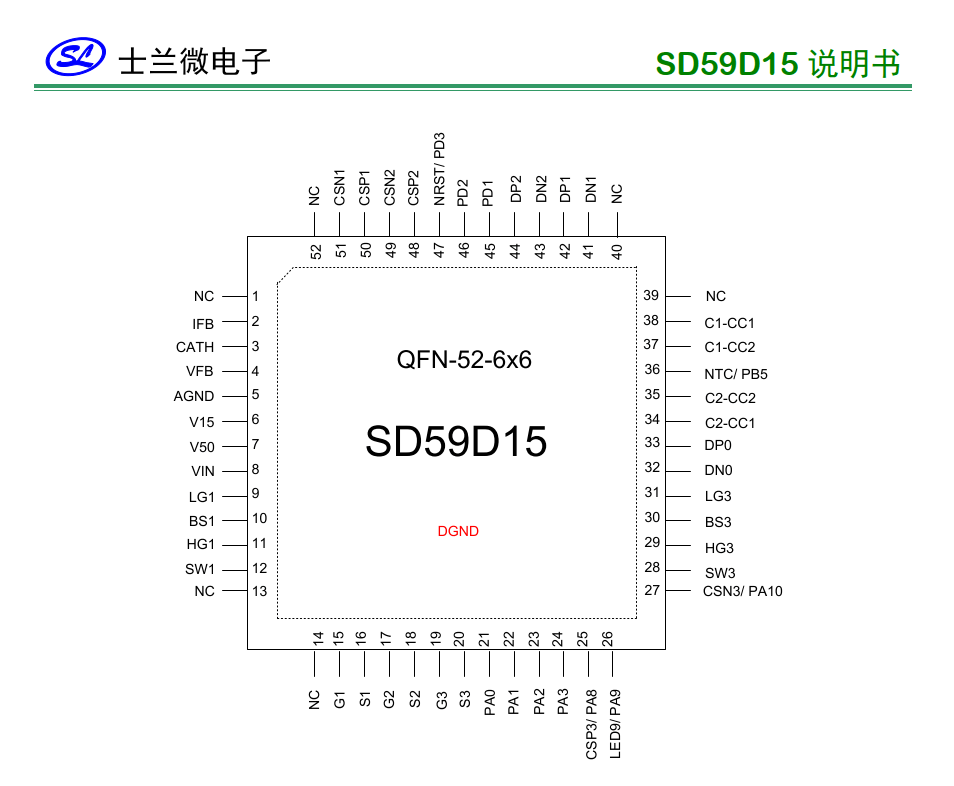

SD59D15配备QFN6*6-52包。内部16MHz高精度RC振荡,具有灵活的时钟系统。集成有多路PWM，TIMER，ADC，它可以应用于许多控制应用。嵌入 dedicated SCP协议模块和BMC协议模块等。适用于多个快速充电协议。它还集成了丰富的通信接口,包括 UART，I2C，可与其他芯片通信。该芯片还包括过压、过流和过热保护,保证系统工作安全。

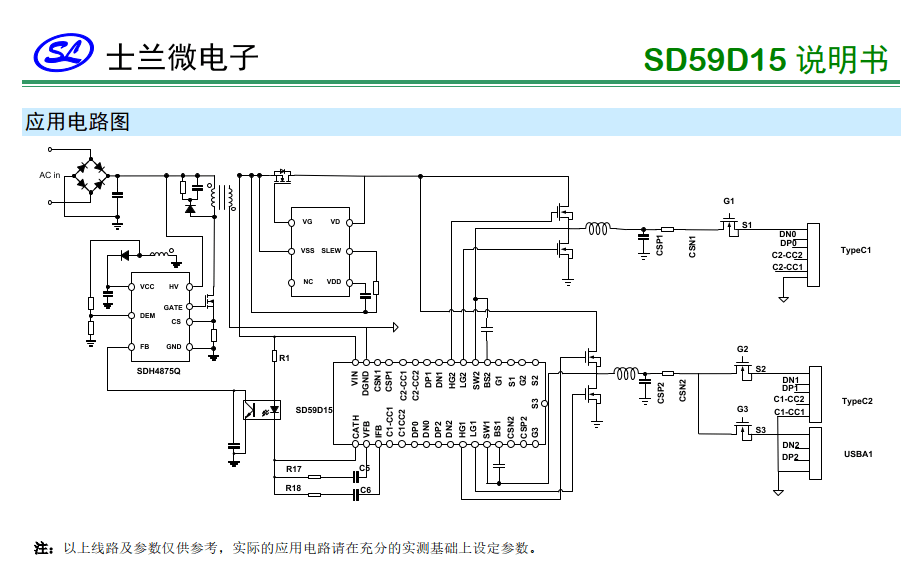

这是SLAM Micro SD59D15的双向独立低压应用电路图。通过单片SD59D15芯片实现2C1A独立的压制,节省充电器的二次元件数目;充电器的内部交流-DC由SD59D15输出电压控制,输出USB-C端口,另一个USB-C端口由SD59D15内部电压调整输出提供。

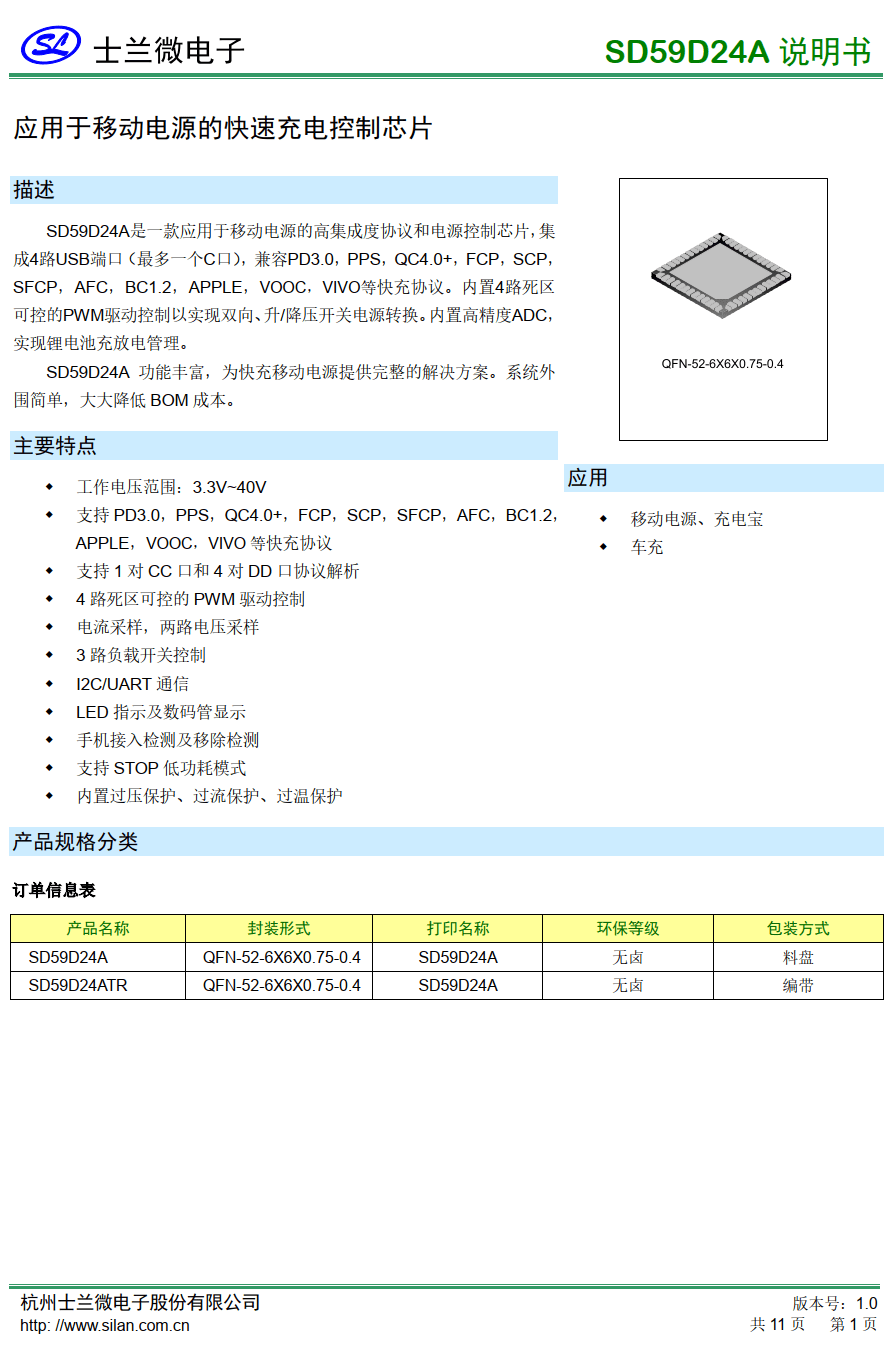

SD59D24A
SLAM Micro SD59D24A是一个高集成协议和电源控制芯片,用于移动电源,集成四路USB端口(最大一个C端口),兼容PD3.0、PPS、QC 4.0+、FCP、SCP、SFCP、AFC、BC1.APPLE、VOOC和其他快速填充协议。
SLAM Micro SD59D24A 内部的4way死区控制PWM驱动控制实现双向,上下开关功率转换。内置高精度ADC，实现锂电池充电和放电管理,为快速充电移动电源提供完整的解决方案。系统外围简单，大大降低了BOM成本.

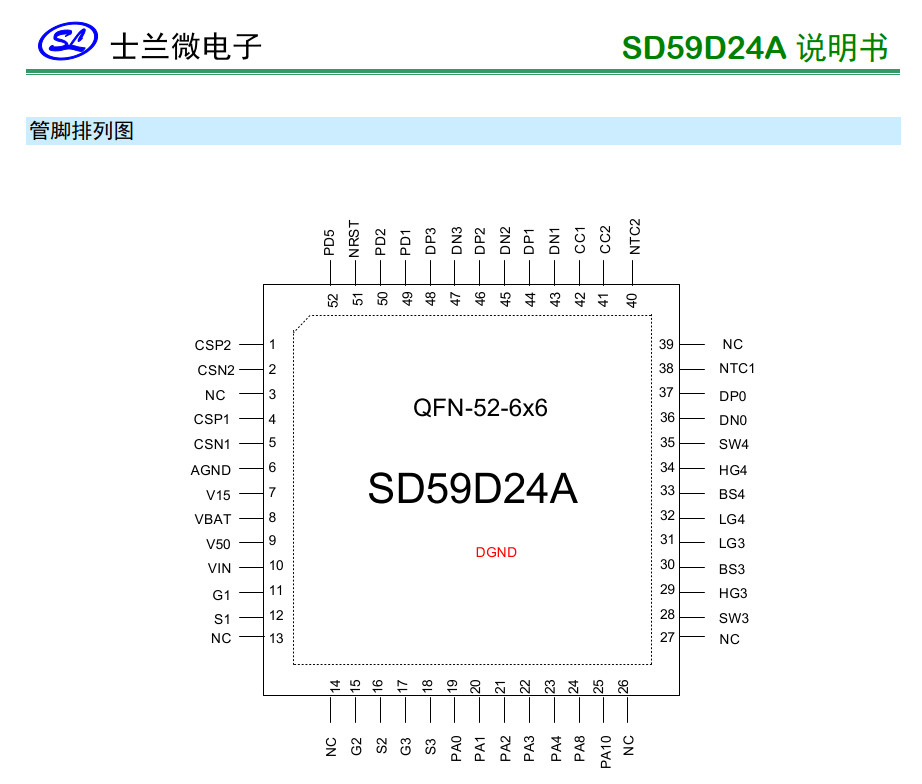

SD59D24A配备QFN-52封装。支持2A1C1B接口移动电源开发,支持单向H桥升降压力,内部协议+驱动器+MCU,支持C口在线升级，所有系统都使用NMOS,支持输出和电池侧双电流采样,适用于2-7电池应用。
SD59D24B

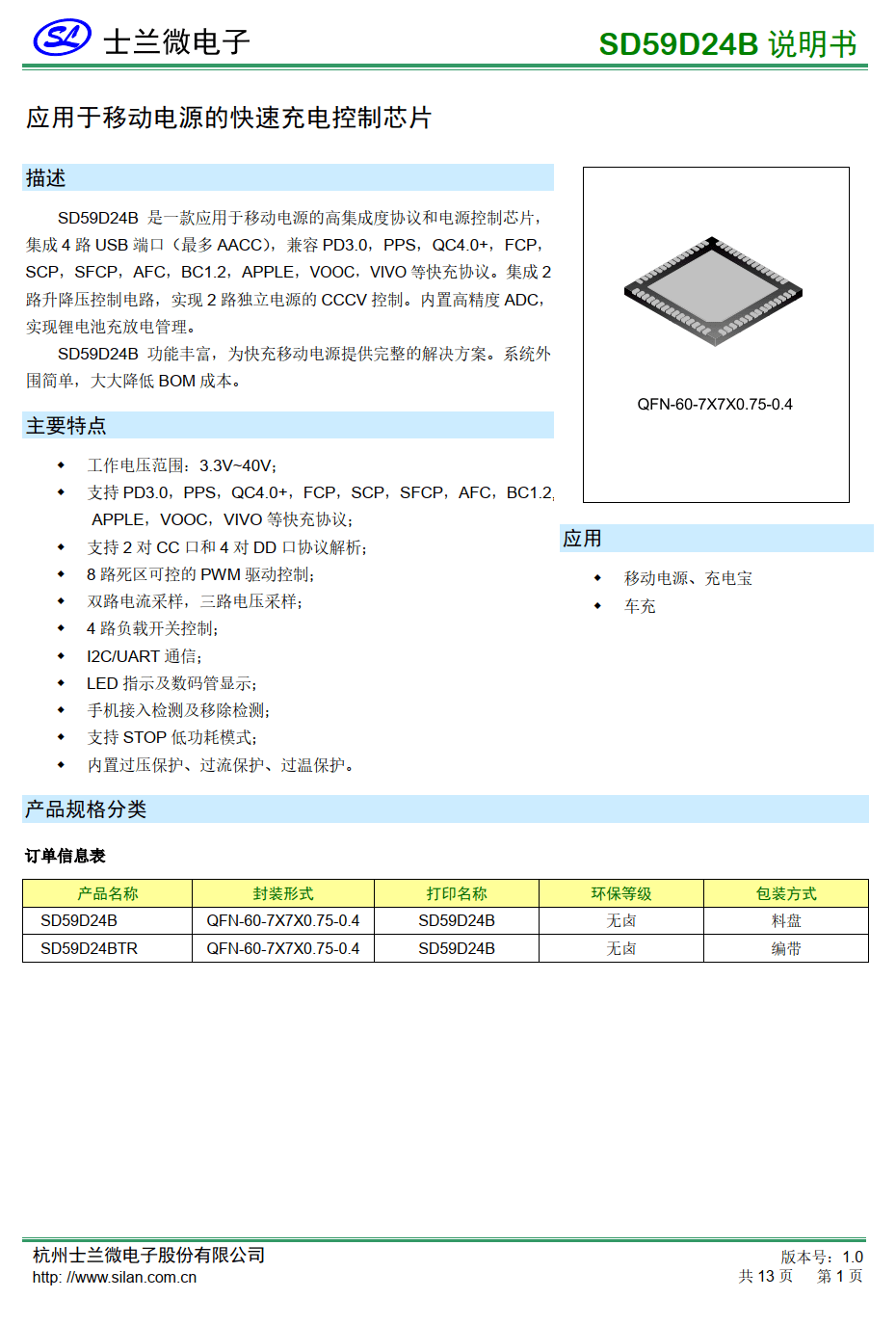

SLAM Micro SD59D24B是移动电源的控制芯片。快速包装协议分析可以用于4路USB端口(最大2个C端口)。兼容PD3.0、PPS、QC 4.0+、FCP、SCP、SFCP、AFC、BC1.APPLE、VOOC和其他快速填充协议,所有系统都使用NMOS,适用于2-7电池应用。

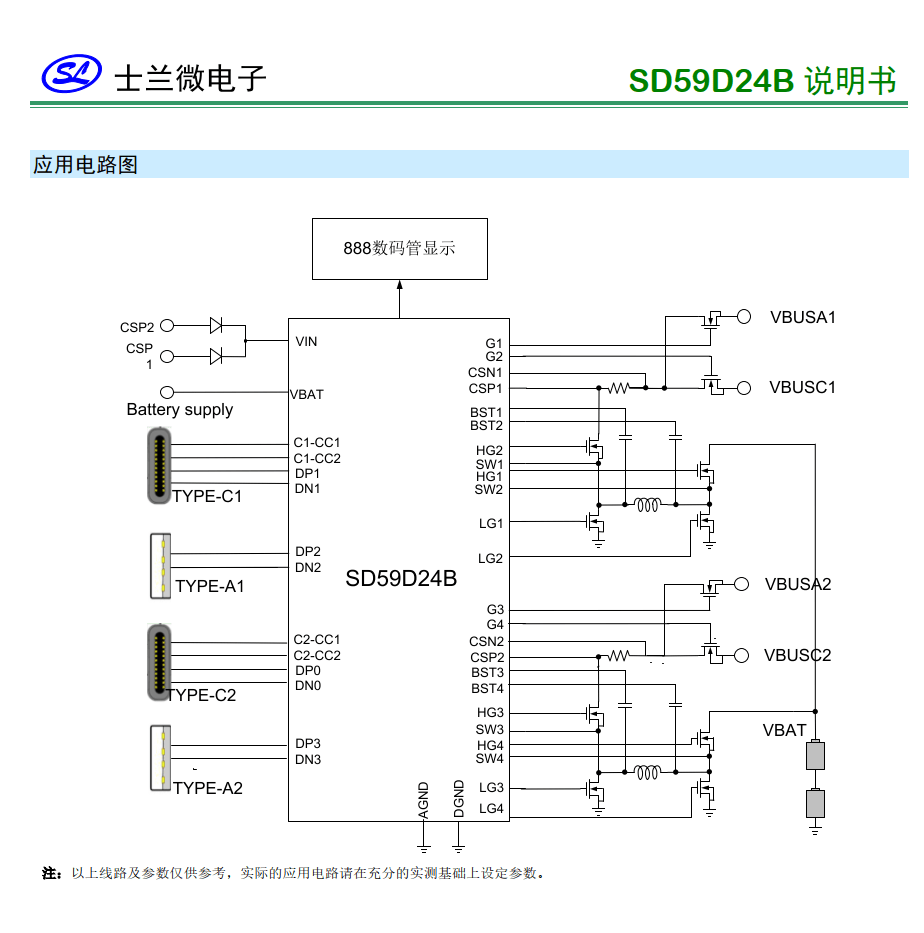

SLAM Micro SD59D24B 内置的8路死区控制PWM驱动控制实现双向、双向、上下开关功率转换。可进行双向电流差采样、双向H桥端口电压采样和电池电压采样。双线DC-DC工作状态的实时监测;具有四个负荷开关控制信号,控制端口通断切换。

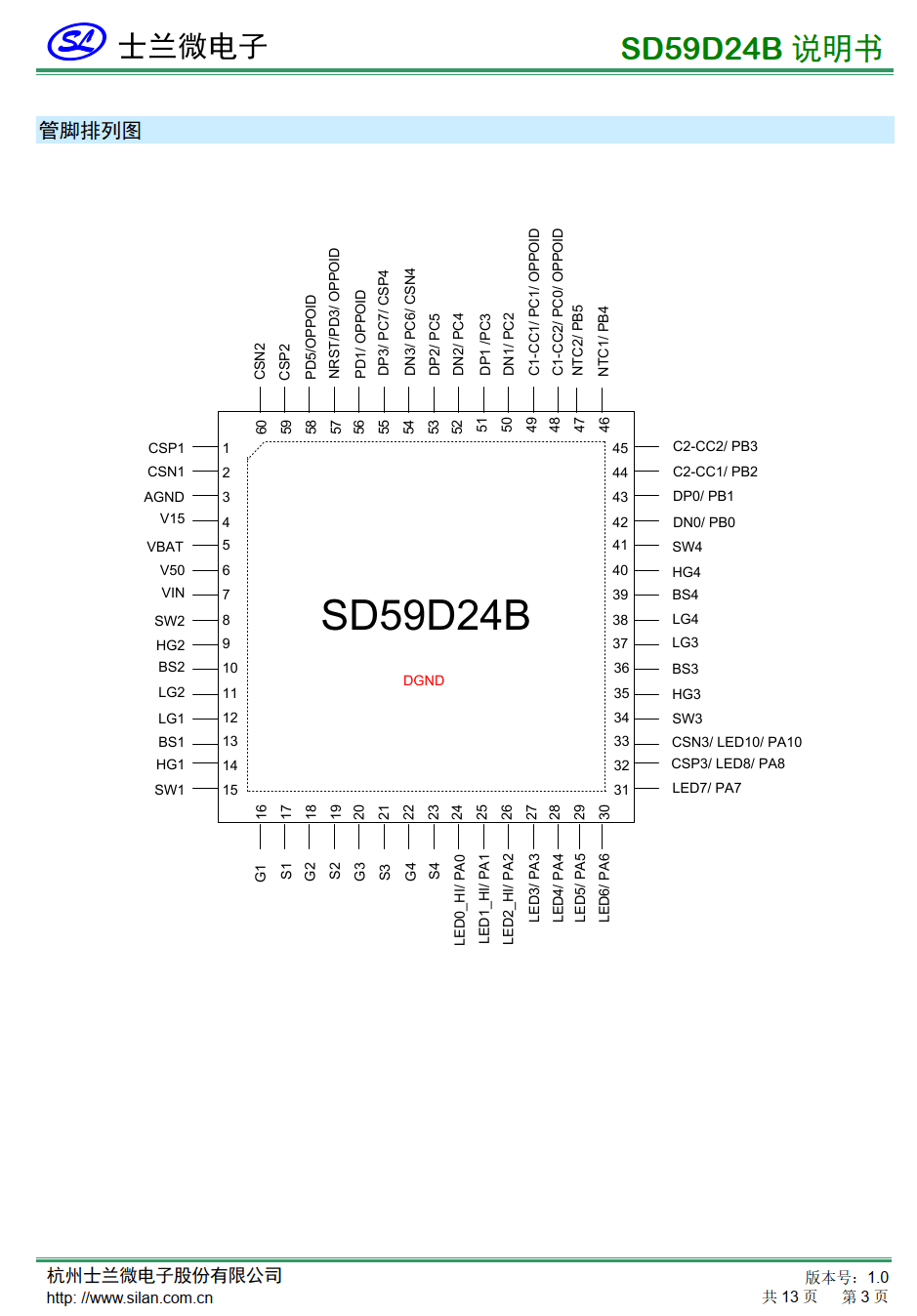

士兰微 SD59D24B 采用 QFN-60 封装，内置 32 位 MCU 处理器内核，最大工作频率为32MHz,具有丰富的辅助函数单位可以满足各种复杂的函数函数.
士兰微 SD59D24B 内嵌 PMU 及 LDO，实现5V电源和1.5V内部电源。每个高速和低速振荡器都嵌入于芯片中,可以节省系统成本。整个芯片还具有各种低功耗工作模式,它可以适应各种应用要求。
士兰微 SD59D24B 内部16MHz高精度RC振荡,具有灵活的时钟系统。集成有多路PWM，TIMER，ADC，它可以应用于许多控制应用。嵌入 dedicated SCP协议模块和BMC协议模块等。适用于多个快速充电协议。
士兰微 SD59D24B 它还集成了丰富的通信接口,包括 UART，I2C，可与其他芯片通信，支持C口升级。具有数字管控功能和LED控制功能,可用于电力显示和照明。该芯片还包括过压、过流和过热保护,保证系统工作安全。

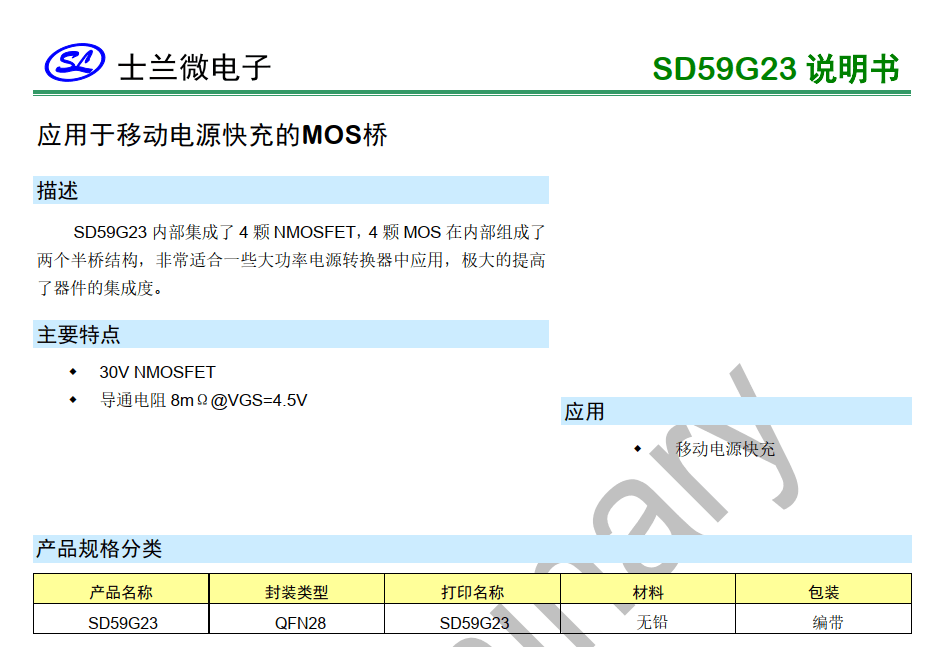

SD59G23
士兰微 SD59G23 是一款应用于移动电源快充的MOS桥，内部集成了 4 颗 30V NMOSFET，4 颗 MOS 在内部组成了两个半桥结构。
士兰微 SD59G23 采用 QFN28 封装，导通电阻 8mΩ@VGS=4.5V，非常适合应用在大功率移动电源等产品中，极大的提高了器件的集成度。
充电头网总结
士兰微面向大功率应用推出的升降压控制器 SD59D24A 和 SD59D24B，均采用高集成设计，内部协议+驱动器+MCU,并支持C端口在线升级,集成USBPD和其他商业主流充电协议.它已成功地应用于移动电力、电力储存、电工具等领域。整体优势明显，性价比高。几个 TOP 客户已经购买了该系列产品在移动电源和电源存储应用中批发和大规模生产。
SLAM Micro SD59D15是一个高集成电源的子程序,单片芯片可实现2C1A三个接口的协议控制,同时支持双向独立下压输出或单向上压输出。与传统的低压协议方案相比,它可以大大简化充电器的二次设计,一个芯片可以完成65W2C1A三个快速充电器的设计,更高度的整合和灵活性。
